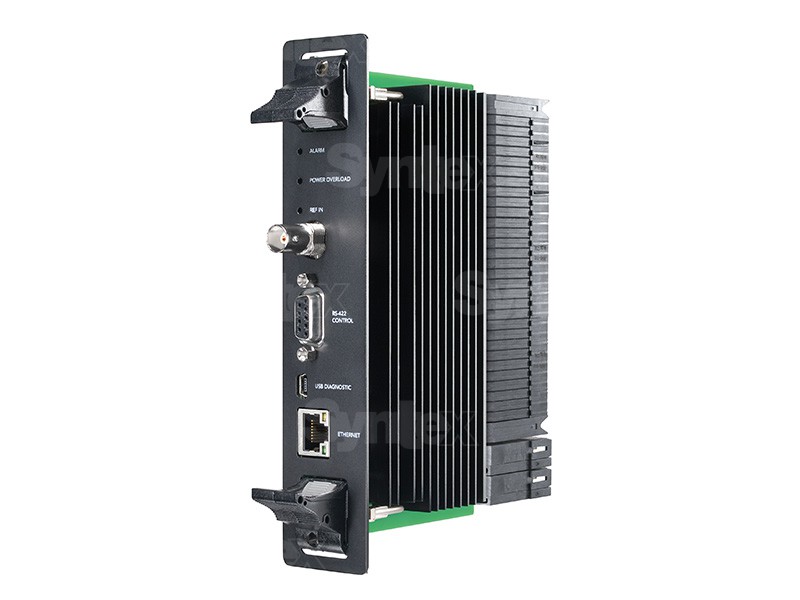

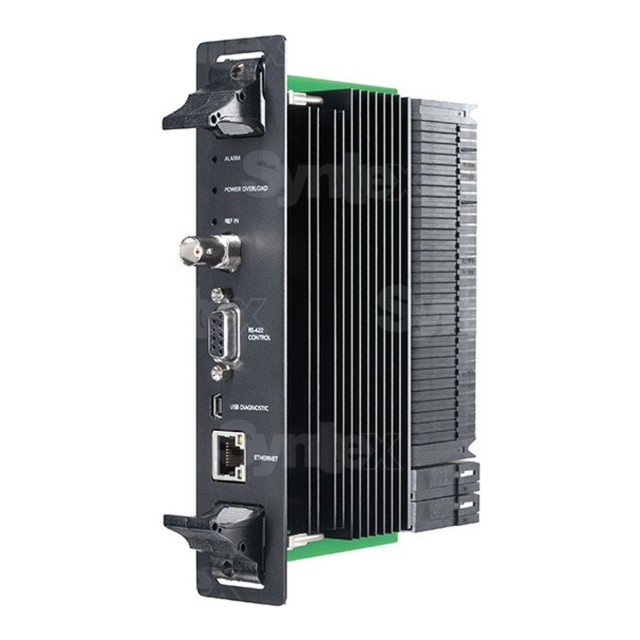

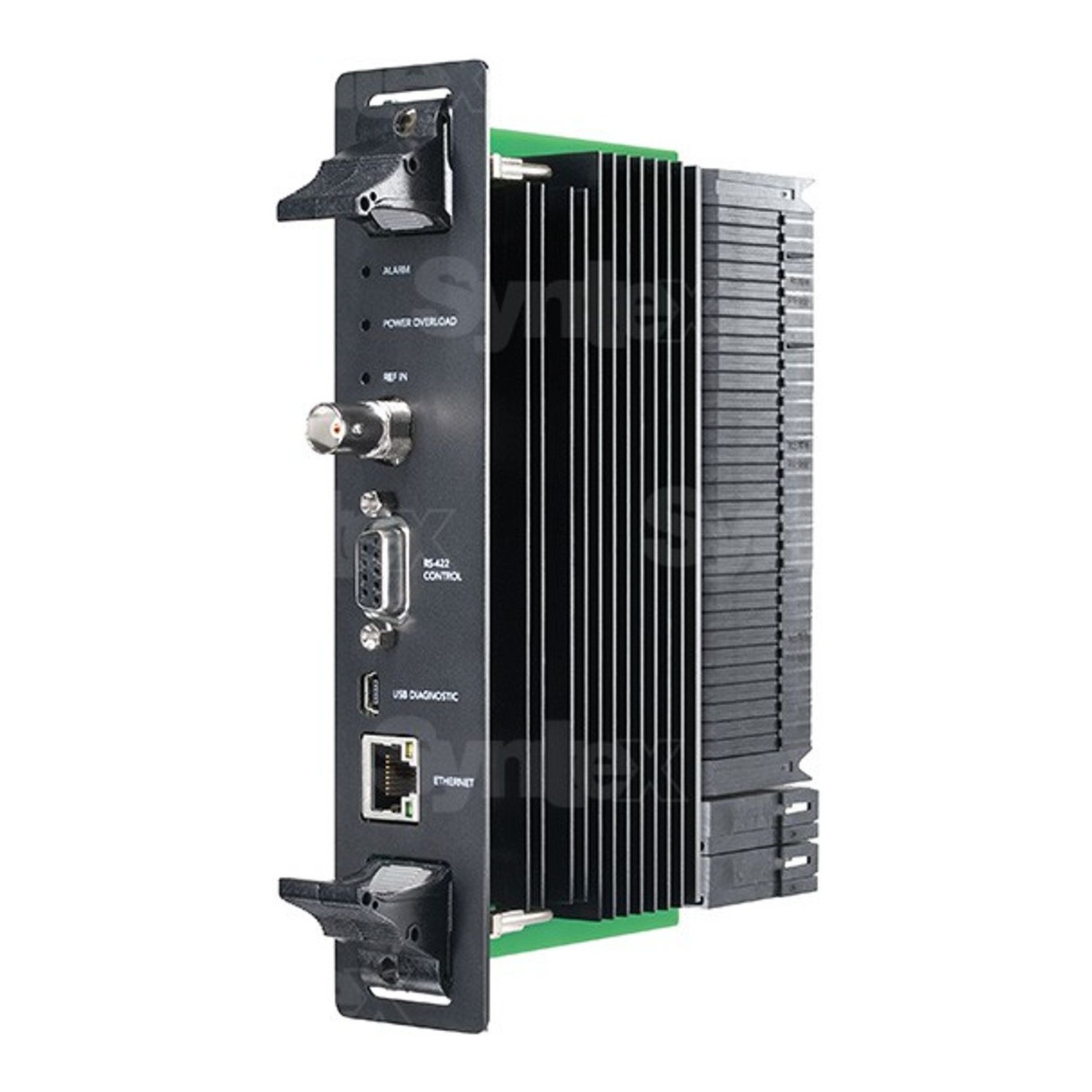

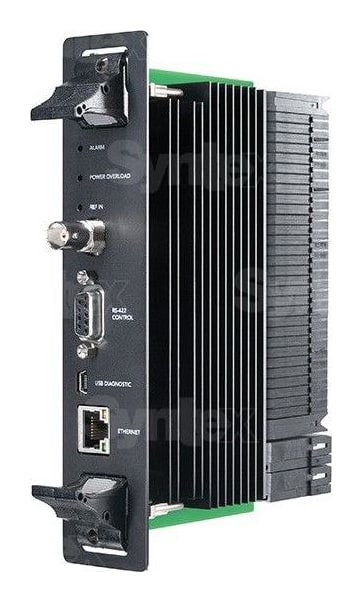

Blackmagic Design Universal Videohub 72 Crosspoint

La Universal Videohub 72 Crosspoint es la tarjeta de control para enrutar hasta 72 × 72 rutas SDI y el deck control correspondiente. Está diseñada para los bastidores Universal Videohub 72 y también puede usarse en el Universal Videohub 288 para una configuración más pequeña. Incorpora Ethernet y RS-422 para el control del enrutador, entrada de referencia para genlock e indicadores de estado.

El corazón de un enrutador 72 × 72

La tarjeta Crosspoint conmuta el vídeo y el deck control de todas las tarjetas de interfaz del bastidor y aporta el control del enrutador por Ethernet y RS-422.

72 × 72 SDI72 × 72 deck controlEthernet y RS-422GenlockBastidores 72 y 288

Sin tarjeta Crosspoint el enrutador no conmuta

El bastidor Universal Videohub y las tarjetas de interfaz necesitan una tarjeta Crosspoint, que conecta entradas con salidas y se comunica con el software de control y los paneles.

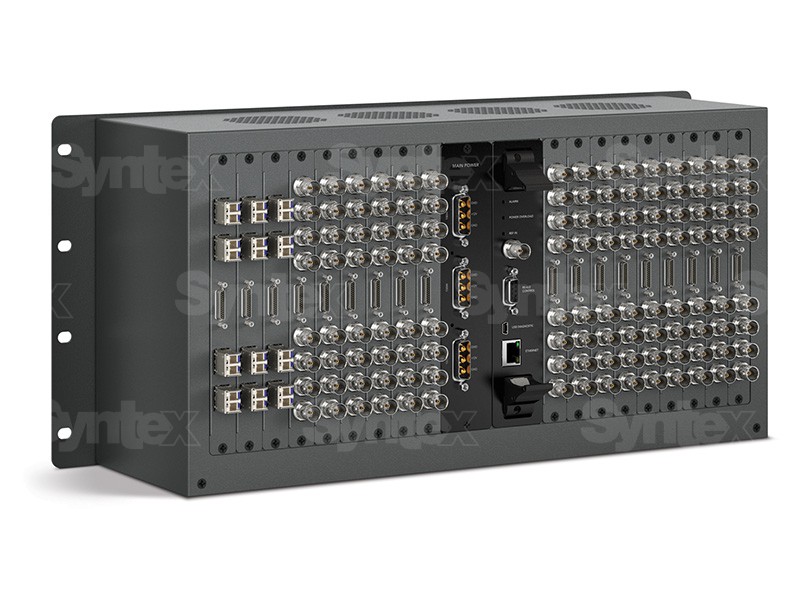

Bastidor 72

En el bastidor Universal Videohub 72 va una tarjeta Crosspoint 72 × 72.

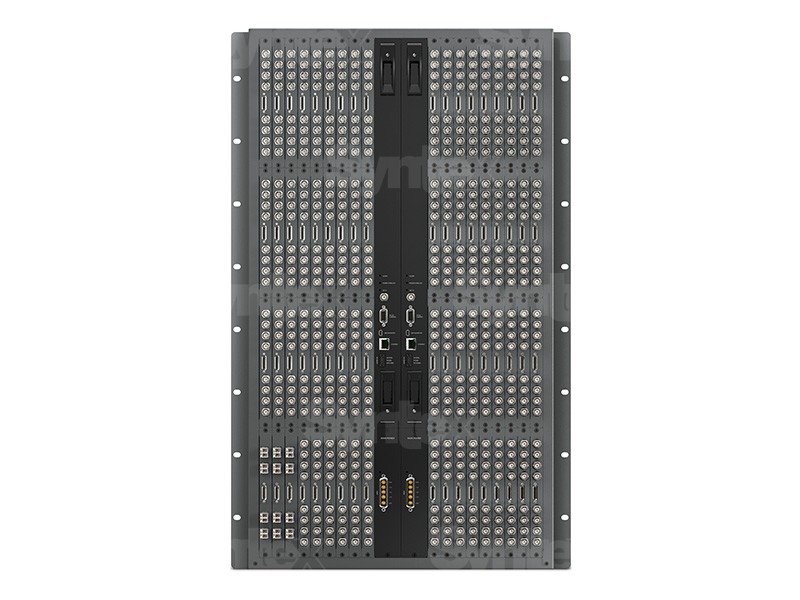

Bastidor 288

En el bastidor 288 es una solución asequible para configuraciones de hasta 72 × 72.

Supervisión

Los indicadores Alarm, Power Overload y Ref In muestran el estado del enrutador.

Control

Ethernet para software y paneles, RS-422 para sistemas de terceros.

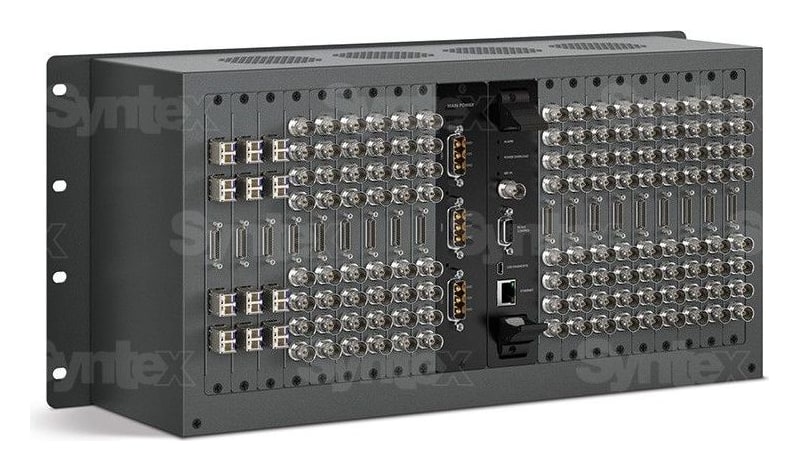

Control por red y por línea serie

El puerto Ethernet conecta el enrutador a la red, donde lo controlan el software Videohub y los paneles de hardware. El conector RS-422 acepta comandos de conmutación de sistemas de terceros, y el USB 2.0 sirve para el diagnóstico y el ajuste de la dirección IP.

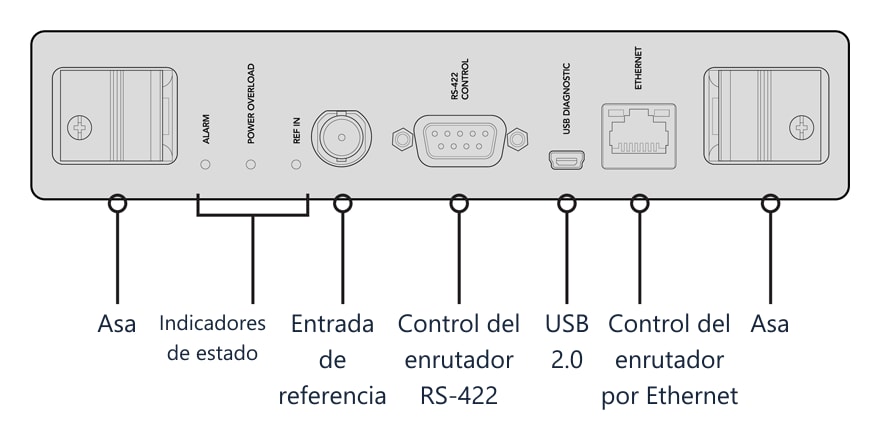

Panel frontal de la tarjeta

A los lados están las asas para extraer la tarjeta y, entre ellas, los indicadores de estado, la entrada de referencia, el conector RS-422 para el control del enrutador, USB 2.0 y Ethernet.
