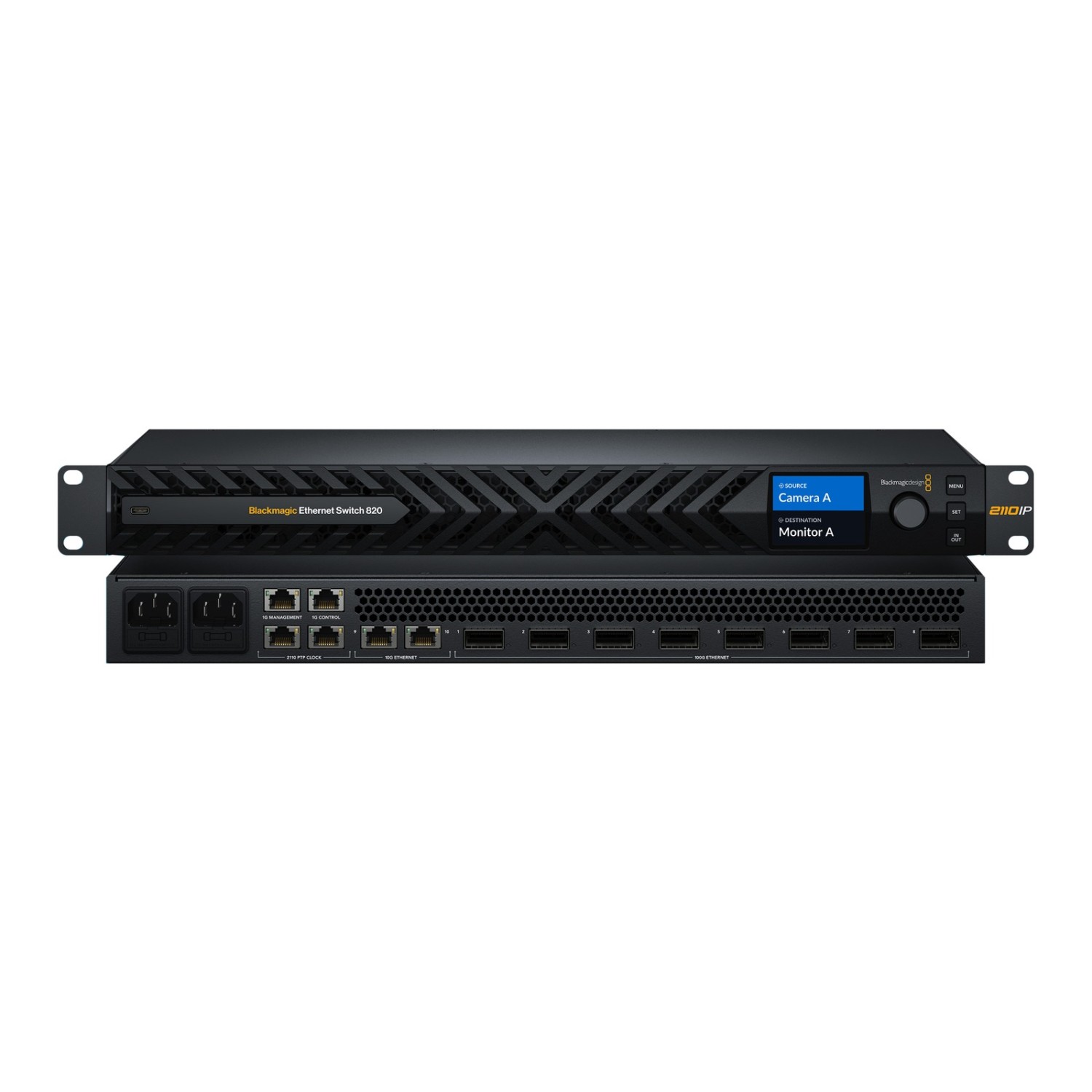

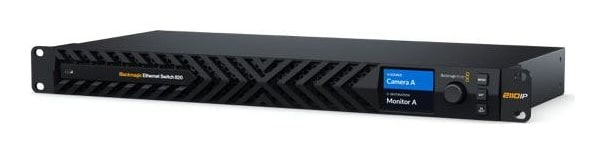

Blackmagic Ethernet Switch 820

8 puertos Ethernet 100G

Ocho conexiones 100G independientes en zócalos QSFP28 conectan los puertos de datos de HyperDeck ISO Recorder 100G y Blackmagic Cloud Store Ultra, o crean una red SMPTE 2110 con mezcladores ATEM Constellation IP y otros equipos.

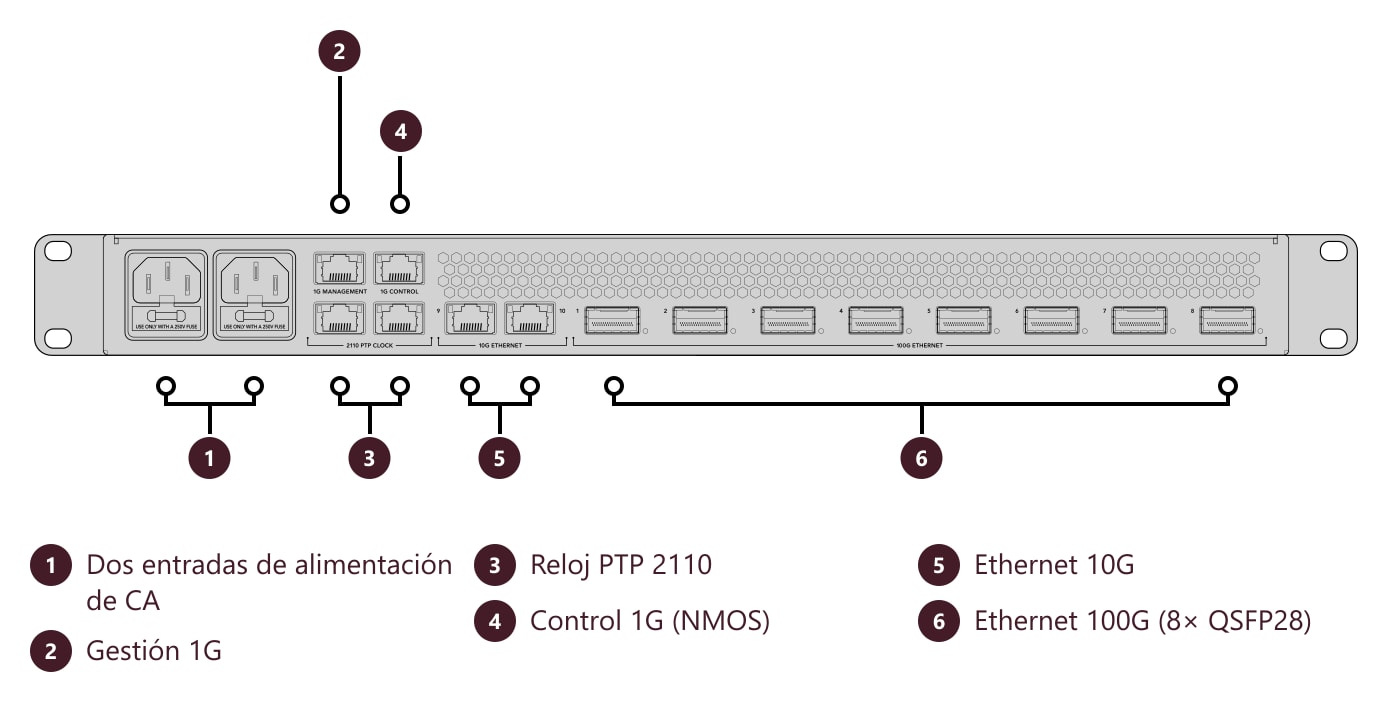

2 puertos Ethernet 10G

Dos puertos 10G independientes facilitan la conexión de ordenadores, ya que 10G es más económico y común que 100G. También se puede conectar HyperDeck Extreme 8K, que graba cuatro canales de vídeo a la vez por una sola conexión 10G.

Reloj PTP redundante

Dos puertos de reloj PTP redundantes mantienen la temporización precisa de todos los equipos conectados al switch. Si falla una fuente de reloj, la otra toma el relevo sin cortes; también se pueden conectar dos relojes maestros (grandmaster) independientes, de modo que la red sigue sincronizada ante averías, fallos de cable o mantenimiento.

Puerto de gestión

El puerto de gestión 1G independiente lo utiliza el software Blackmagic Ethernet Switch para supervisar el estado, configurar y actualizar el firmware. Está aislado de las redes de control, vídeo y audio, por lo que no interfiere con el funcionamiento.

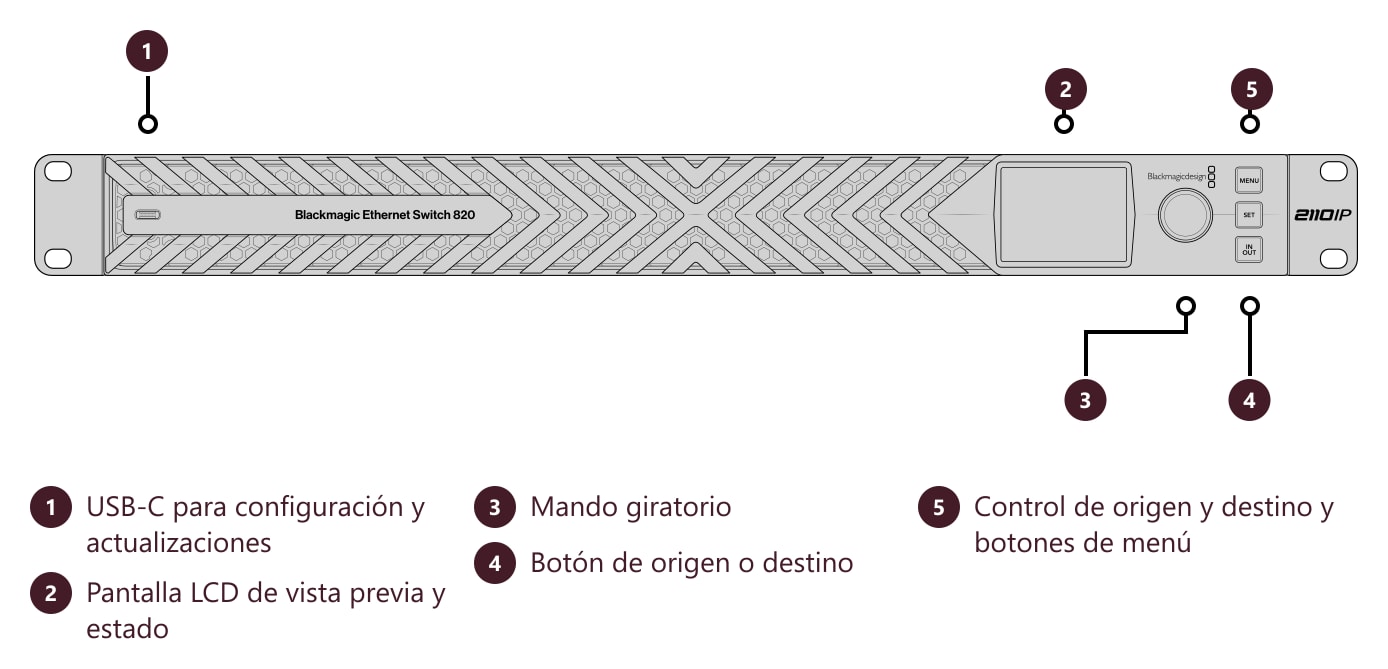

Enrutamiento sencillo desde el frontal

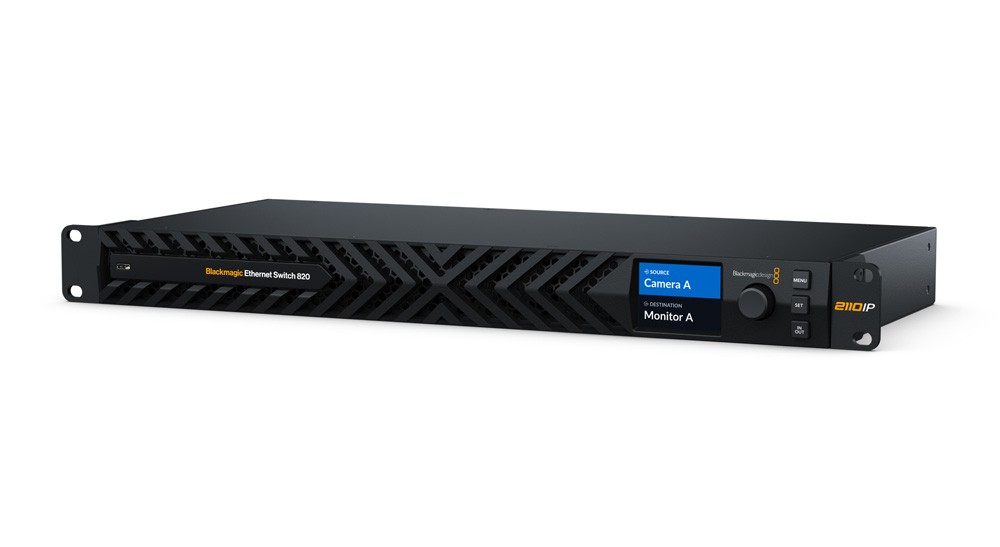

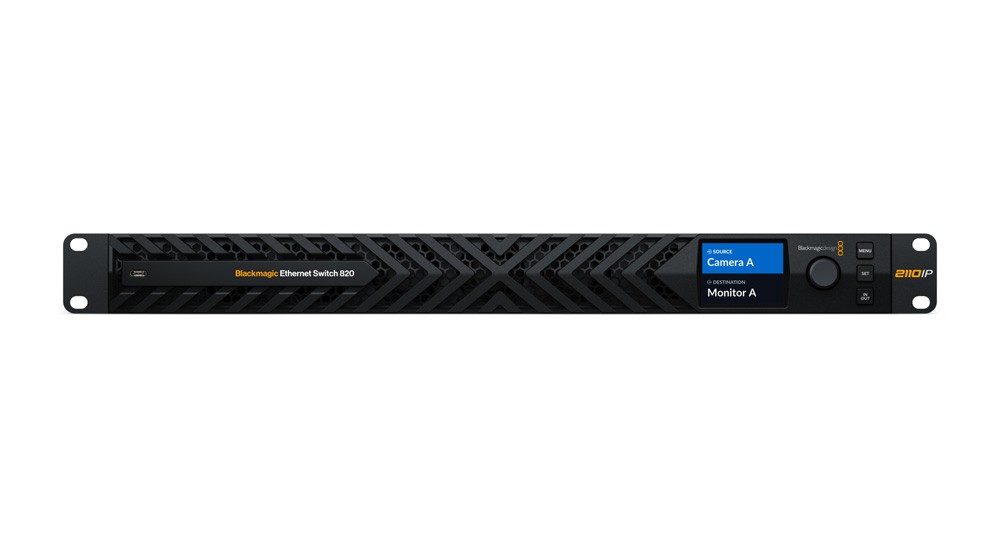

La pantalla en color de 2,2″, tres botones y el mando giratorio sirven para elegir fuentes y destinos y para los ajustes de menú. Las fuentes de vídeo IP se recorren con el mando y la conexión se confirma; el switch configura el multicast en segundo plano. La salida de monitorización IP 2110 muestra el nombre propio del switch, la velocidad de enlace y un gráfico de transferencia en directo de cada puerto.

Para un rack SMPTE 2110 ordenado

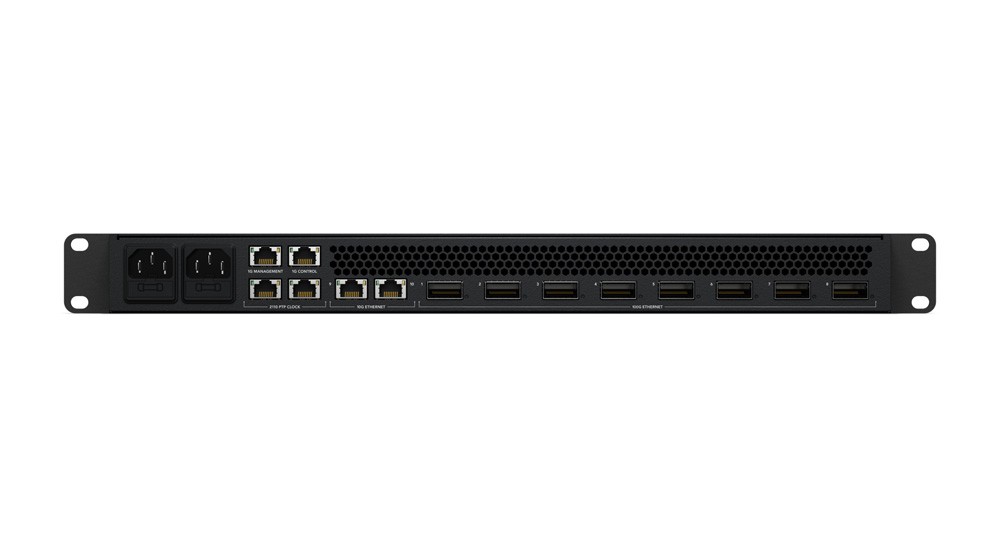

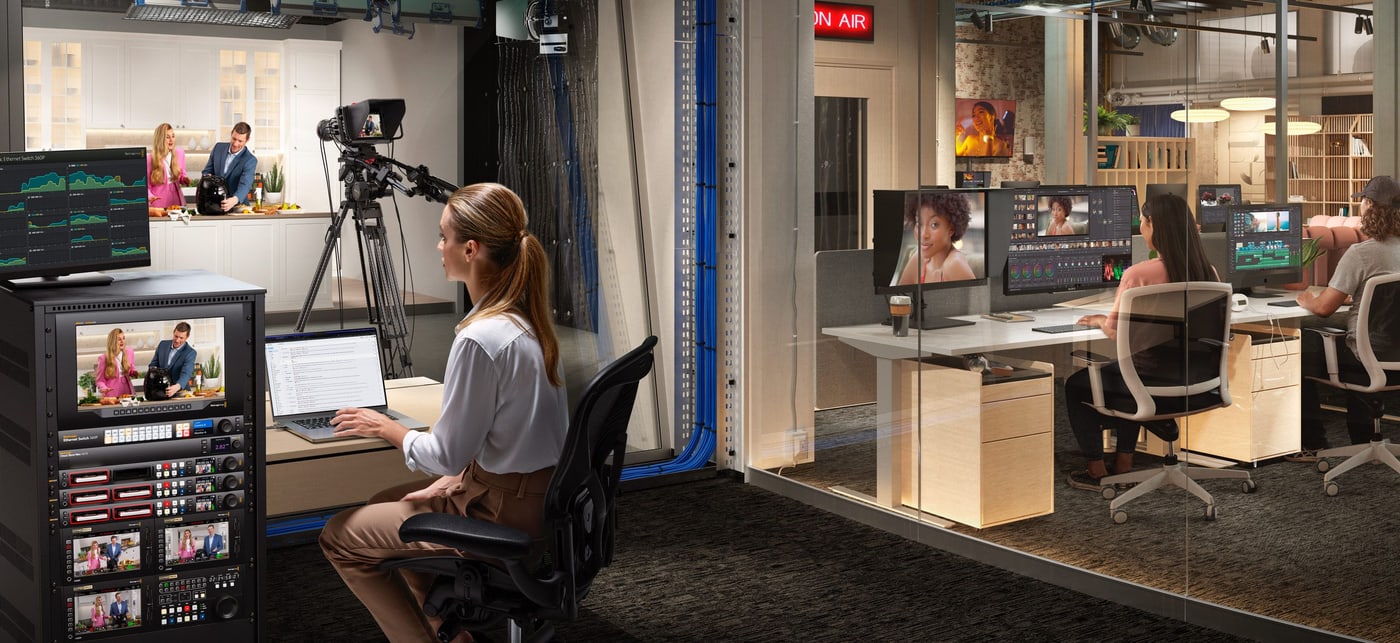

Blackmagic Ethernet Switch 820 es un modelo potente y de baja latencia para sistemas de difusión avanzados. Todas las conexiones de red están en la parte trasera, de modo que el cableado puede tenderse de forma limpia, oculta y segura. La refrigeración profesional de delante hacia atrás usa seis ventiladores redundantes y dos fuentes de alimentación redundantes garantizan un funcionamiento fiable en unidades móviles y racks compactos.

Ocho conexiones 100G QSFP28 independientes enlazan, por ejemplo, HyperDeck ISO Recorder 100G y Blackmagic Cloud Store Ultra, o crean una red SMPTE 2110 con mezcladores ATEM Constellation IP y otros equipos IP. Dos puertos Ethernet 10G independientes ofrecen conexiones prácticas para ordenadores y equipos compatibles.

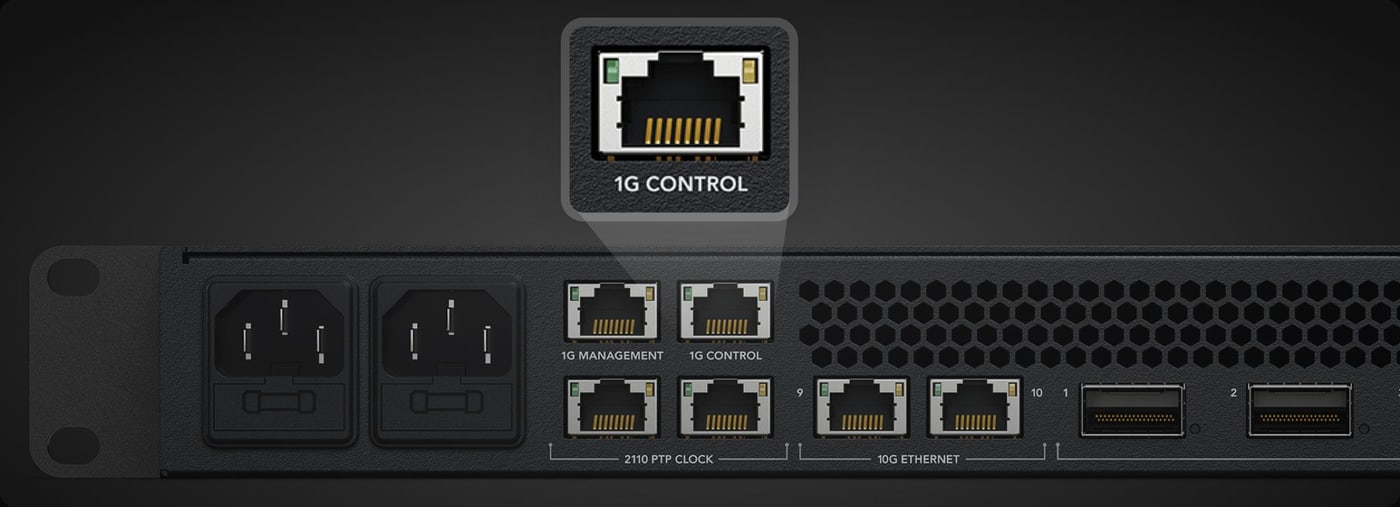

Una conexión Ethernet NMOS dedicada evita que el tráfico de control compita por el ancho de banda con el vídeo y el audio y, gracias a NMOS, los nuevos equipos SMPTE 2110 quedan disponibles para el enrutamiento sin configuración manual. Los puertos PTP redundantes admiten dos fuentes de reloj para una temporización precisa de vídeo, audio y datos; si falla una, la otra mantiene la sincronización.

El switch está diseñado específicamente para vídeo IP SMPTE 2110, se enruta de forma sencilla desde el frontal sin ajustes de multicast complicados y la salida de monitorización IP 2110 muestra gráficos en directo de la velocidad de los puertos.
