CineTreak Stream Master SDI

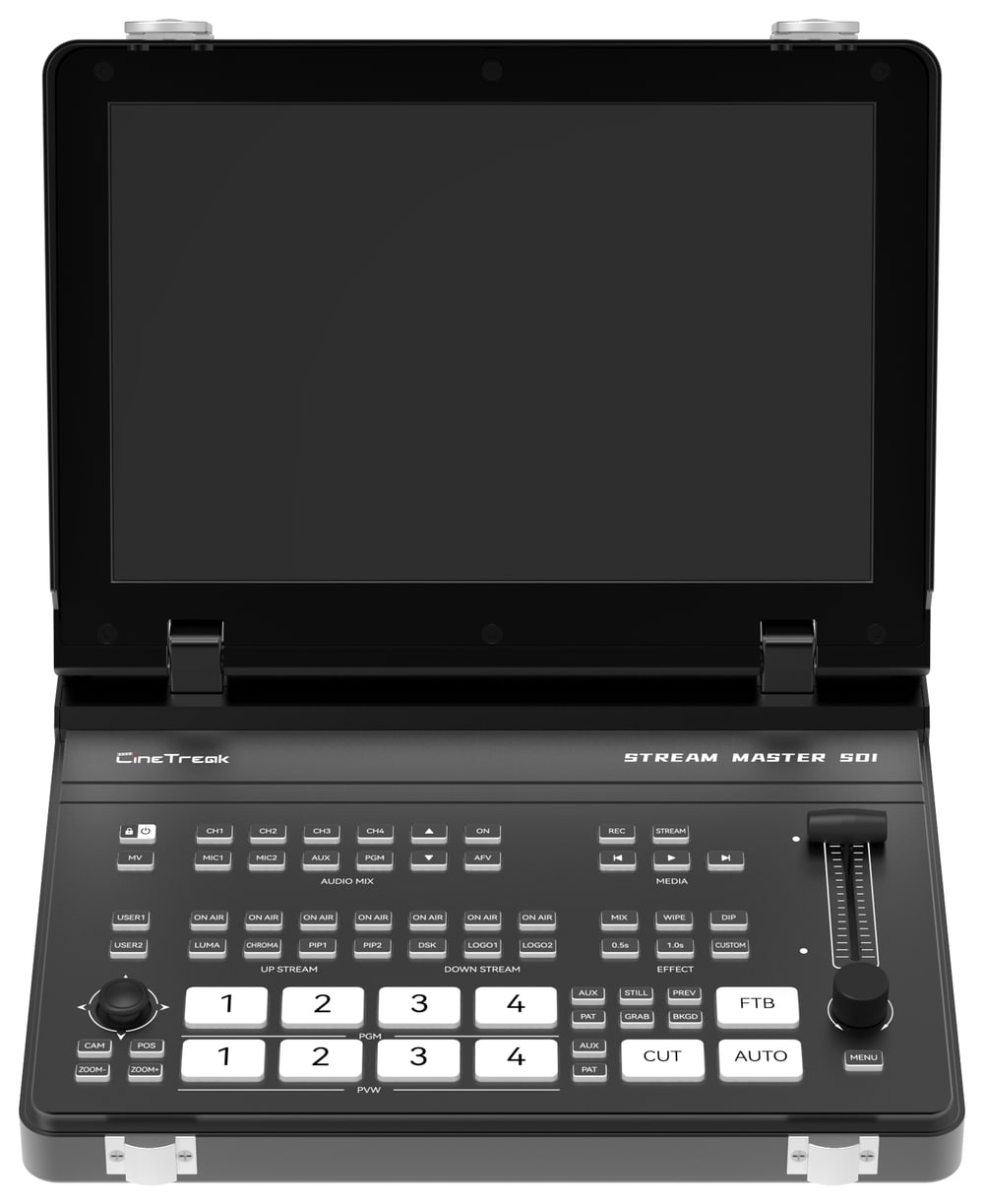

El CineTreak Stream Master SDI es un mezclador híbrido con pantalla abatible de 10″, cuatro entradas 3G-SDI y cuatro HDMI; procesa a la vez cualquier combinación de hasta cuatro fuentes en directo. Un único cuerpo de aluminio reúne conmutación, control de cámaras PTZ, grafismo, grabación Full HD, USB-C UVC, una salida SDI y streaming simultáneo a dos destinos RTMP.

Mezclador híbrido para HDMI y 3G-SDI

La consola de diez pulgadas conecta hasta cuatro fuentes en directo en cualquier combinación a partir de ocho entradas: 4× HDMI y 4× 3G-SDI. La conmutación, el grafismo, el control PTZ, la grabación y el streaming se realizan directamente en el equipo.

Pantalla abatible de 10″4× 3G-SDI + 4× HDMI2× stream RTMPGrabación USB/SDPTZ por VISCASalida SDI

SDI para cámaras de broadcast, HDMI para todo lo demás

Las cámaras profesionales se conectan por 3G-SDI y las cámaras fotográficas, el ordenador o la consola de juegos por HDMI. El mezclador de ocho entradas trabaja con cualquier combinación de hasta cuatro fuentes.

Dos streams RTMP a la vez

El codificador H.264 integrado emite por LAN a dos destinos RTMP, por ejemplo YouTube y Facebook, sin ordenador de streaming.

Grabación y streaming a la vez

El programa se guarda en Full HD en una tarjeta SD o una unidad USB, con una tasa de bits independiente del stream.

Hasta cuatro cámaras PTZ

Control por VISCA over IP: zoom, enfoque y posiciones guardadas directamente desde el mezclador.

Chroma key, PIP y DSK

Luma key y chroma key, dos ventanas PIP, modo POP, DSK y dos logotipos: hasta ocho capas en el programa.

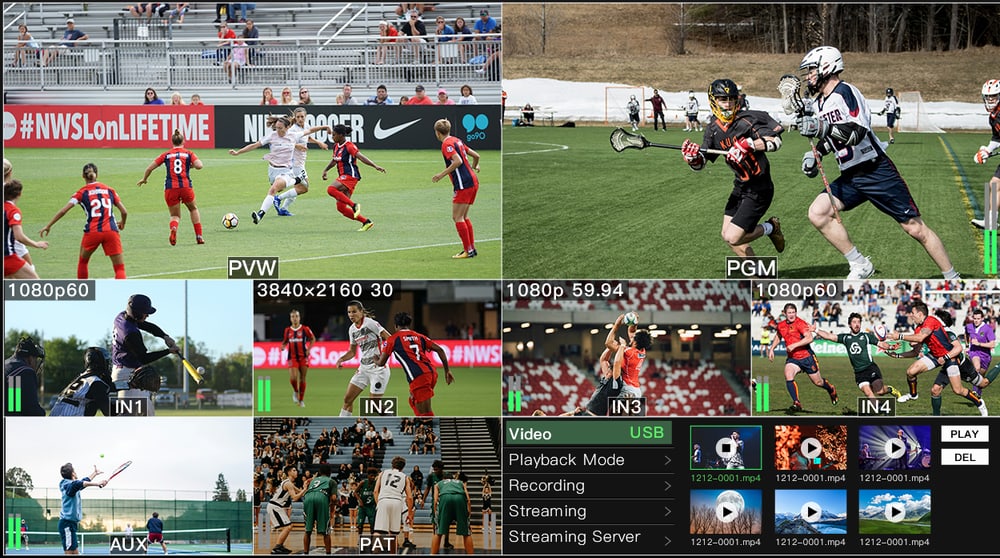

Pantalla abatible de 10″ con multiview

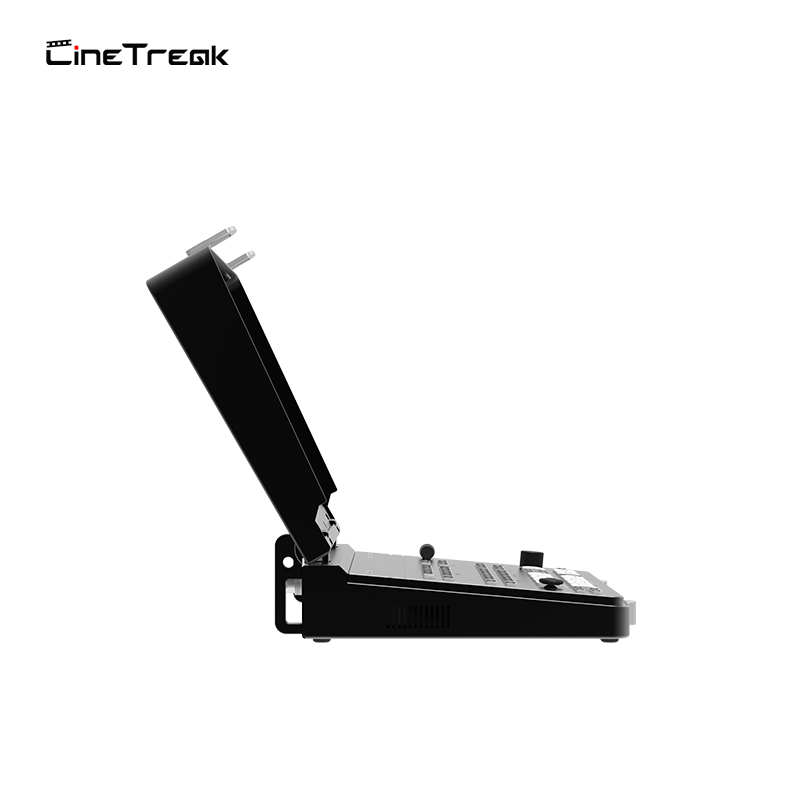

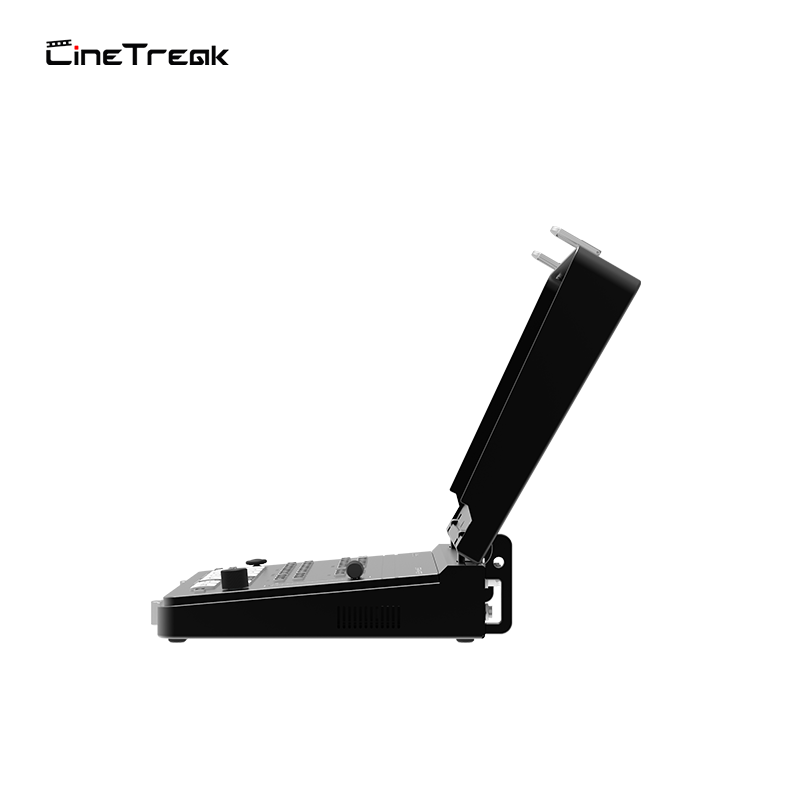

La pantalla HD abatible de diez pulgadas con amplia gama de color muestra en tiempo real el estado de todos los canales: vista previa, programa, cuatro entradas, AUX y la biblioteca multimedia. El operador ve la producción desde varios ángulos sin monitor externo, y el diseño abatible facilita el trabajo sobre la mesa y en exteriores.

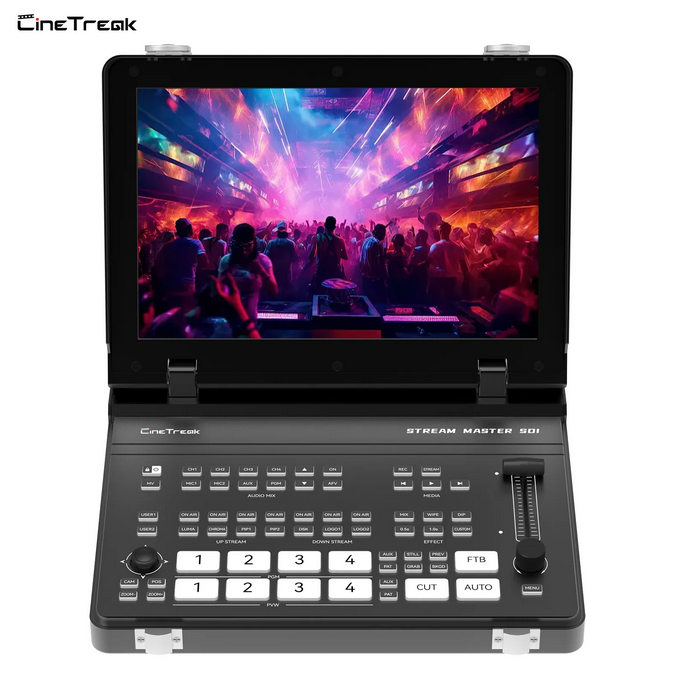

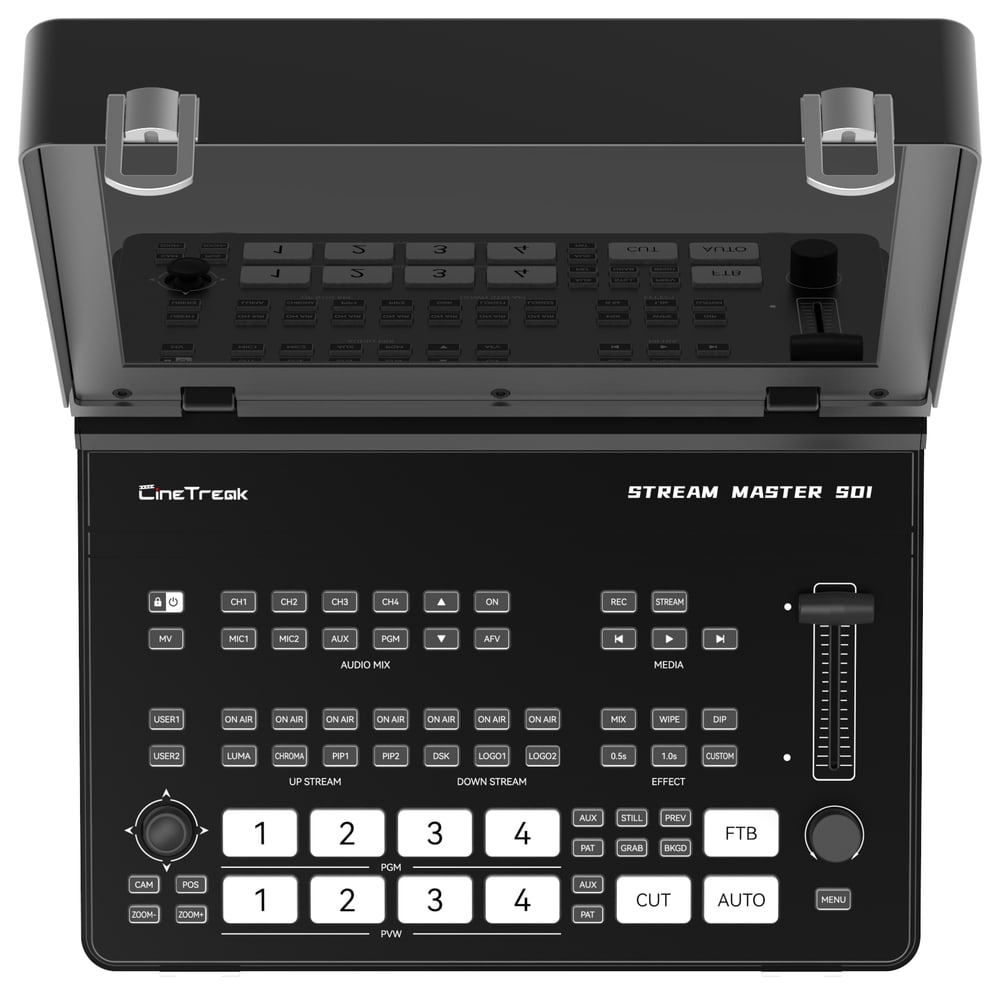

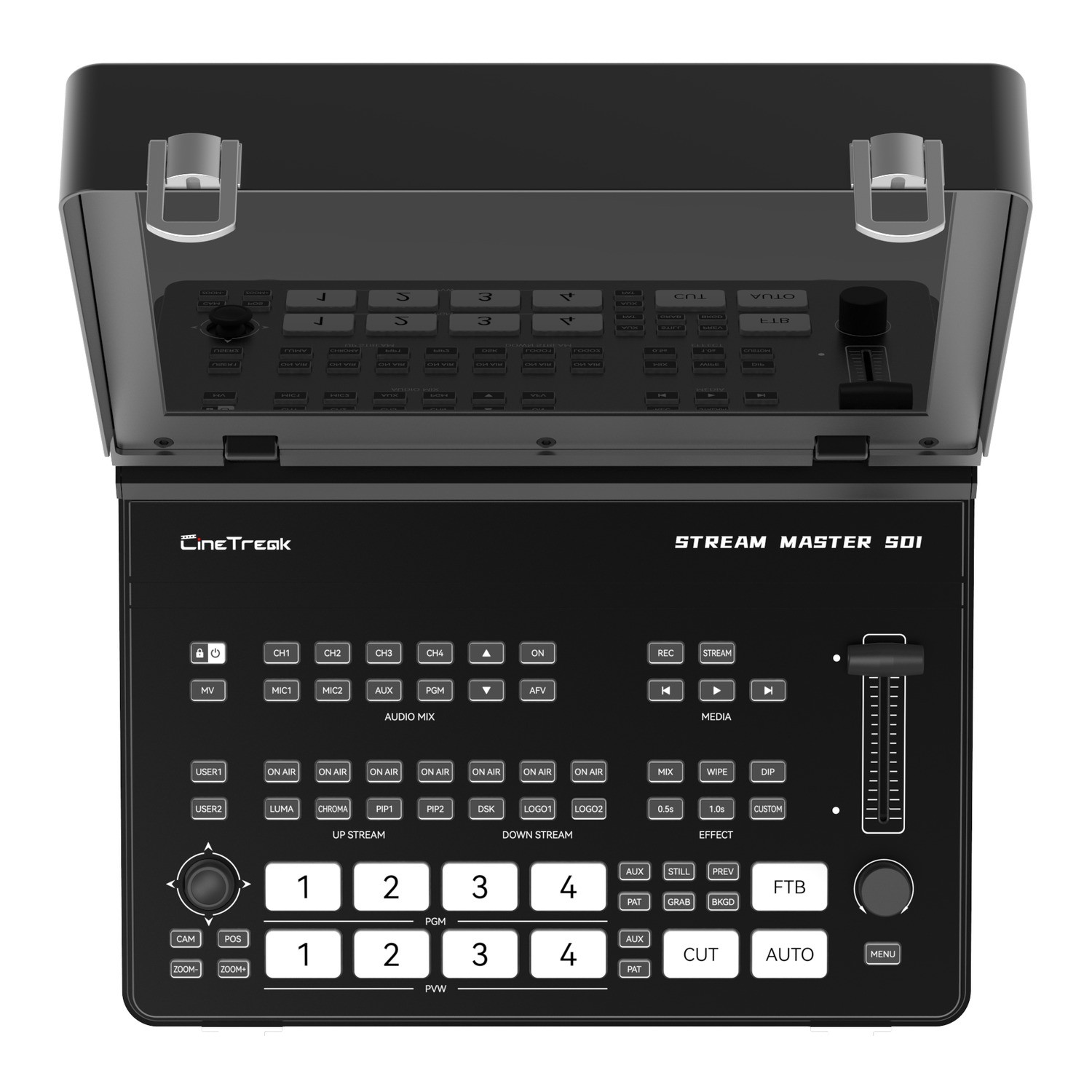

Botones, T-bar y transiciones

Dos filas de botones de programa y vista previa, T-bar, AUTO, CUT y FTB dan seguridad al conmutar en directo. Hay transiciones WIPE con varios patrones, MIX y DIP, además de vista previa de la transición, fondo, congelación de imagen (STILL) y silencio de audio (MUTE).

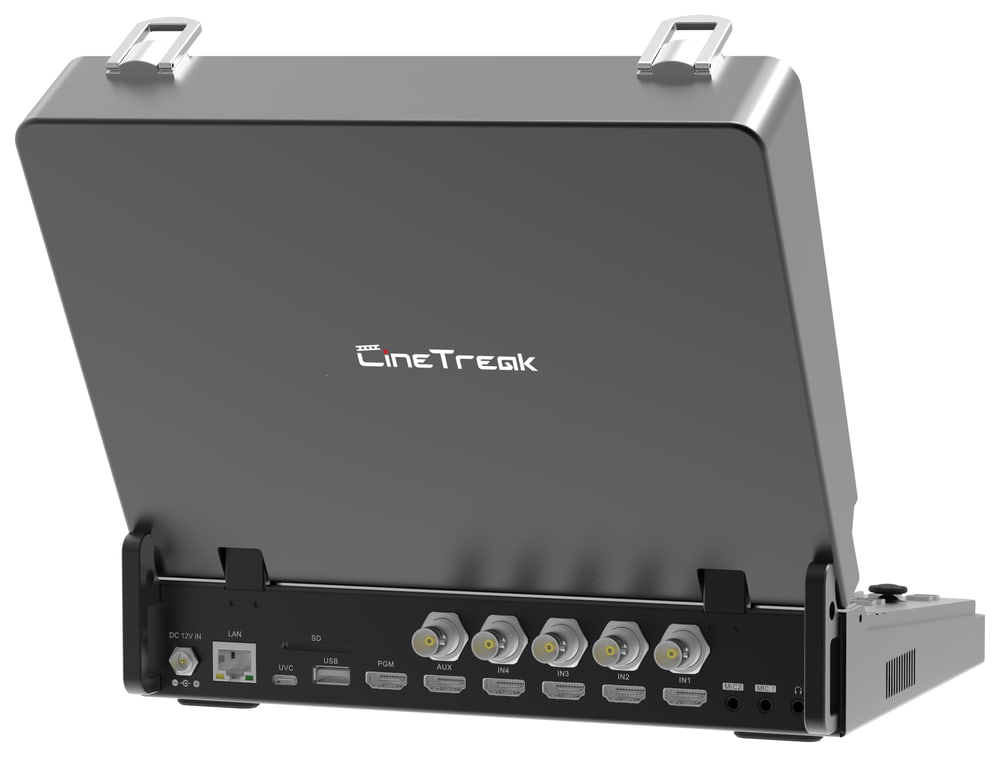

HDMI y SDI en cualquier combinación

Las cuatro entradas 3G-SDI (HD-3G Level A, YCbCr 4:2:2, 10 bits) y las cuatro HDMI se combinan libremente, con hasta cuatro fuentes en directo a la vez. Las entradas HDMI 1 y 2 admiten hasta 2160p60. Las completan AUX, el fondo, la biblioteca multimedia y la función Down Streaming para otra fuente de vídeo desde la red.

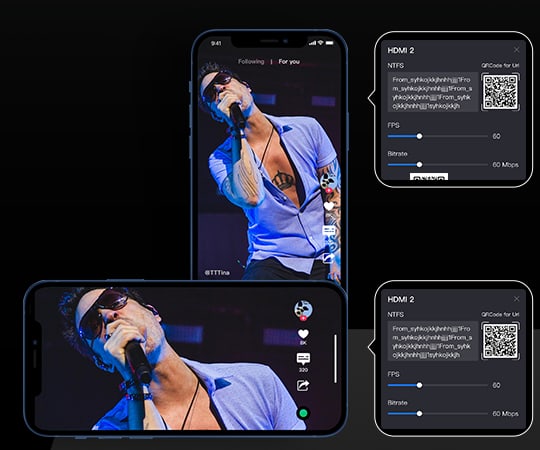

Emisión en horizontal y en vertical

El mezclador ofrece dos modos de emisión en directo. Para redes sociales basta con girar las cámaras a vertical y cambiar de modo: el stream sale entonces en formato 9:16. Un mismo montaje sirve para la emisión clásica y para las plataformas móviles.

Dos streams RTMP y cámara web USB-C

El motor de streaming integrado emite por Ethernet a dos destinos a la vez, sin ordenador conectado. El puerto USB-C (UVC) pasa el mezclador al modo de cámara web: imagen y audio llegan al ordenador para OBS, vMix, Teams, Twitch, YouTube, Skype o VLC con hasta 1080p60.

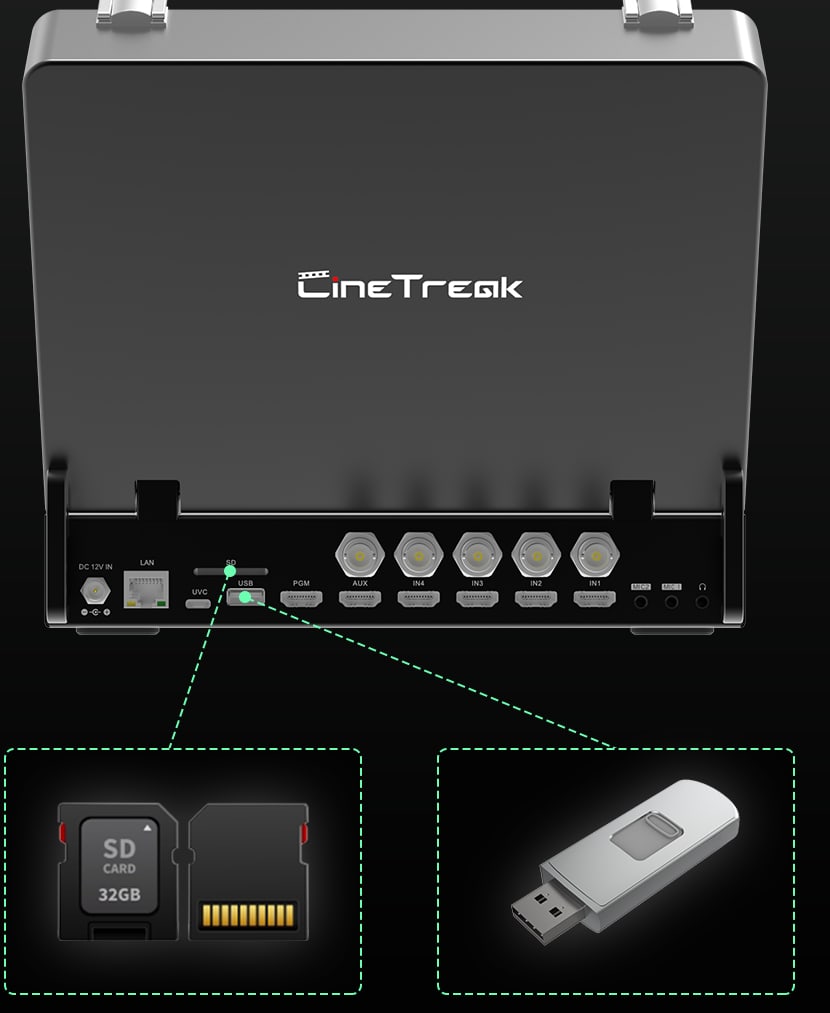

Grabación en tarjeta SD o unidad USB

La ranura para tarjeta SD y el puerto USB-A graban la salida de programa (PGM) en Full HD, en formato MJPEG con hasta 32 Mb/s. Las grabaciones se pueden reproducir en cualquier momento, incluso durante la emisión, y la grabación funciona en paralelo al stream con una tasa de bits independiente.

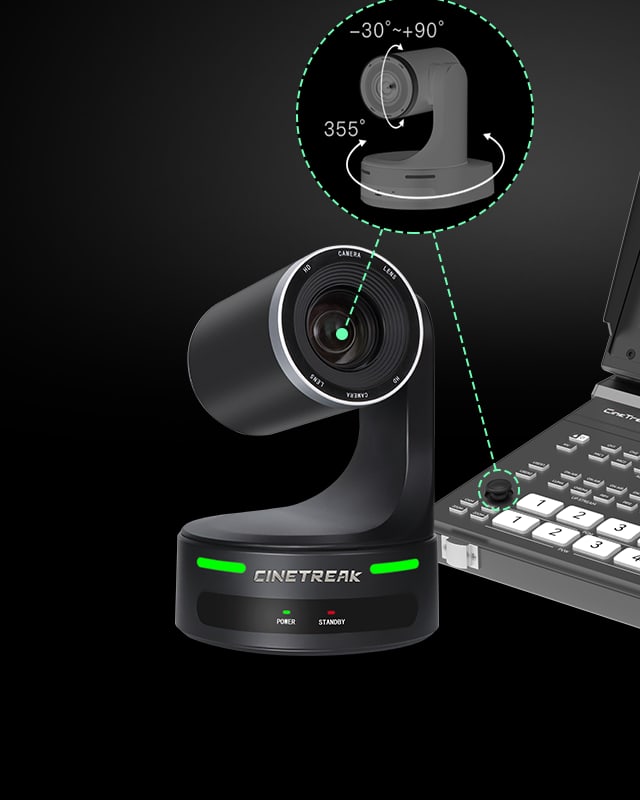

Control de cámaras PTZ

El mezclador controla hasta cuatro cámaras PTZ con el protocolo VISCA sobre IP: zoom, enfoque y posiciones guardadas se recuperan directamente desde el panel, sin controlador aparte.

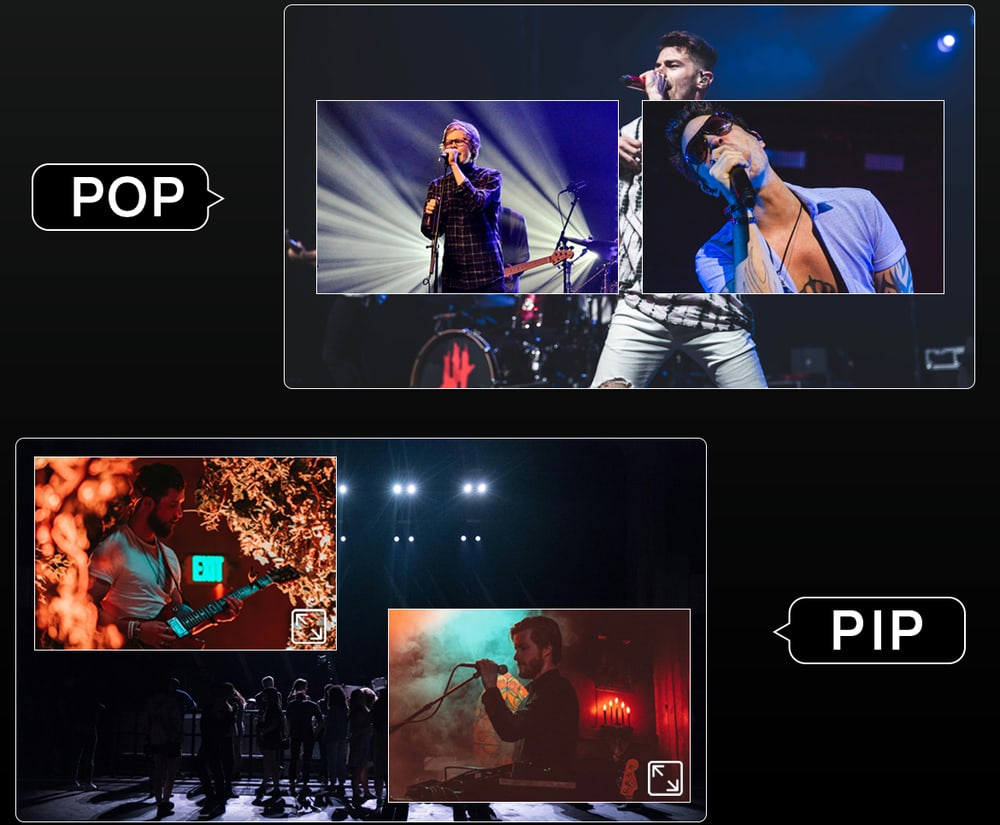

PIP y POP a medida

Dos ventanas de imagen en imagen (PIP) y el modo POP con tamaño, posición, zoom y recorte ajustables reúnen al presentador, una presentación y un invitado remoto en una sola imagen. Los efectos de transición integrados completan la oferta.

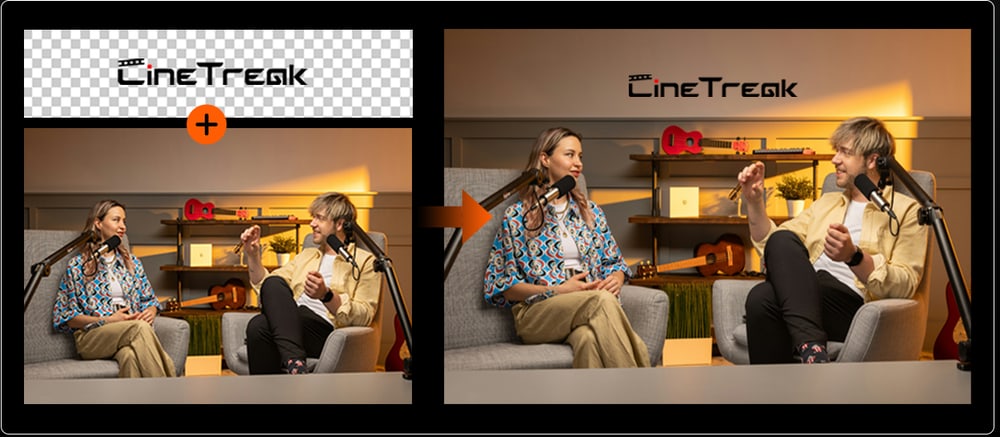

Incrustación, rótulos y logotipos

Chroma key y luma key sustituyen fondos verdes o azules, y el DSK añade rótulos y grafismo a la imagen en directo y grabada. Dos capas de logotipo admiten una imagen PNG con transparencia de hasta 940 × 540 px; el programa combina hasta ocho capas.

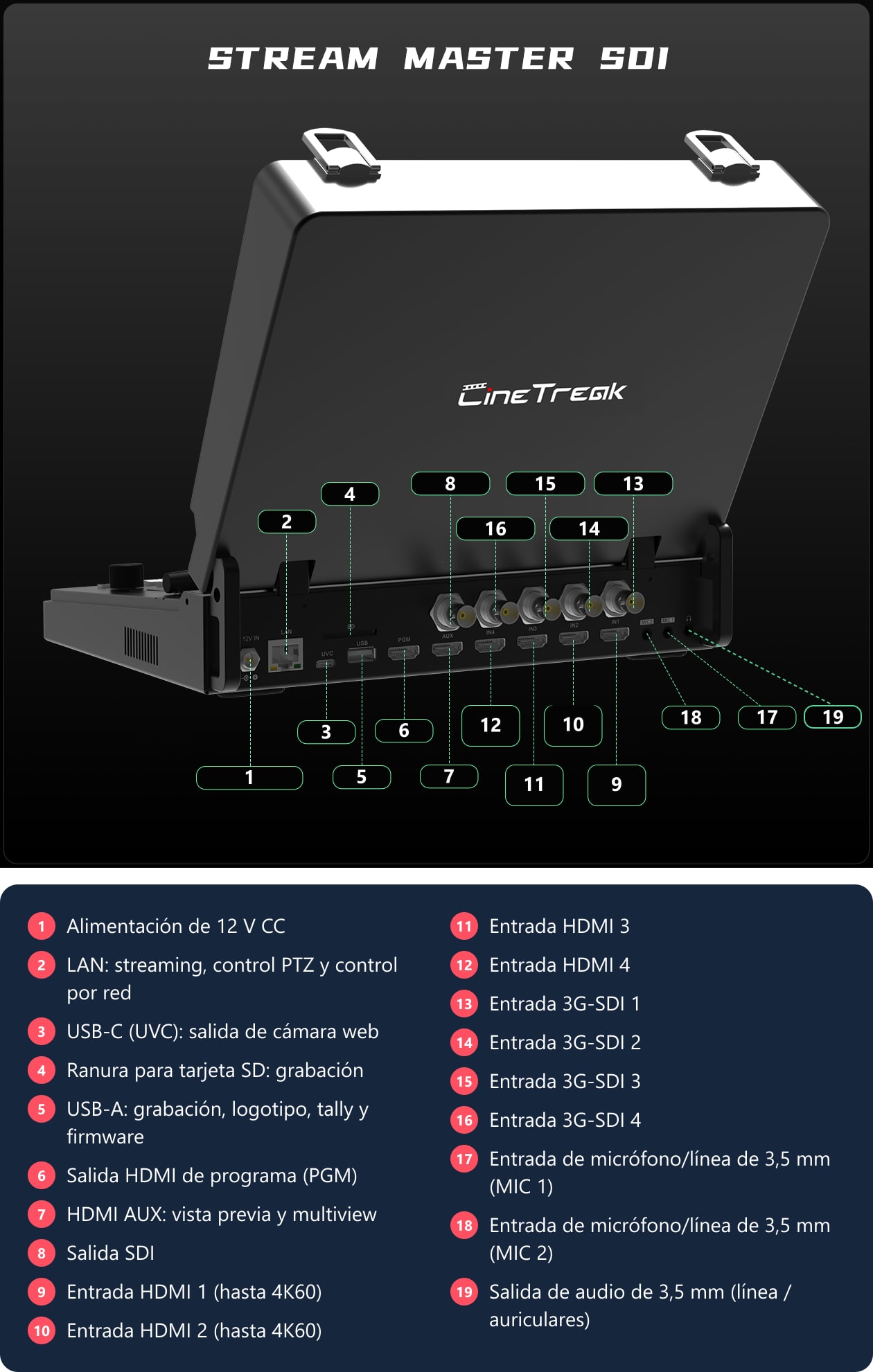

Conectores

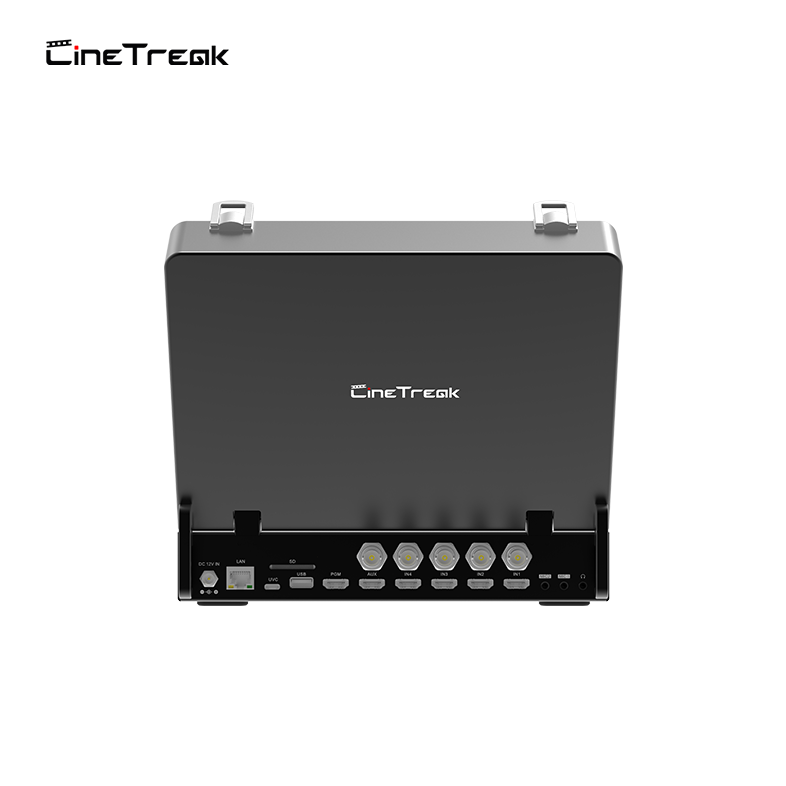

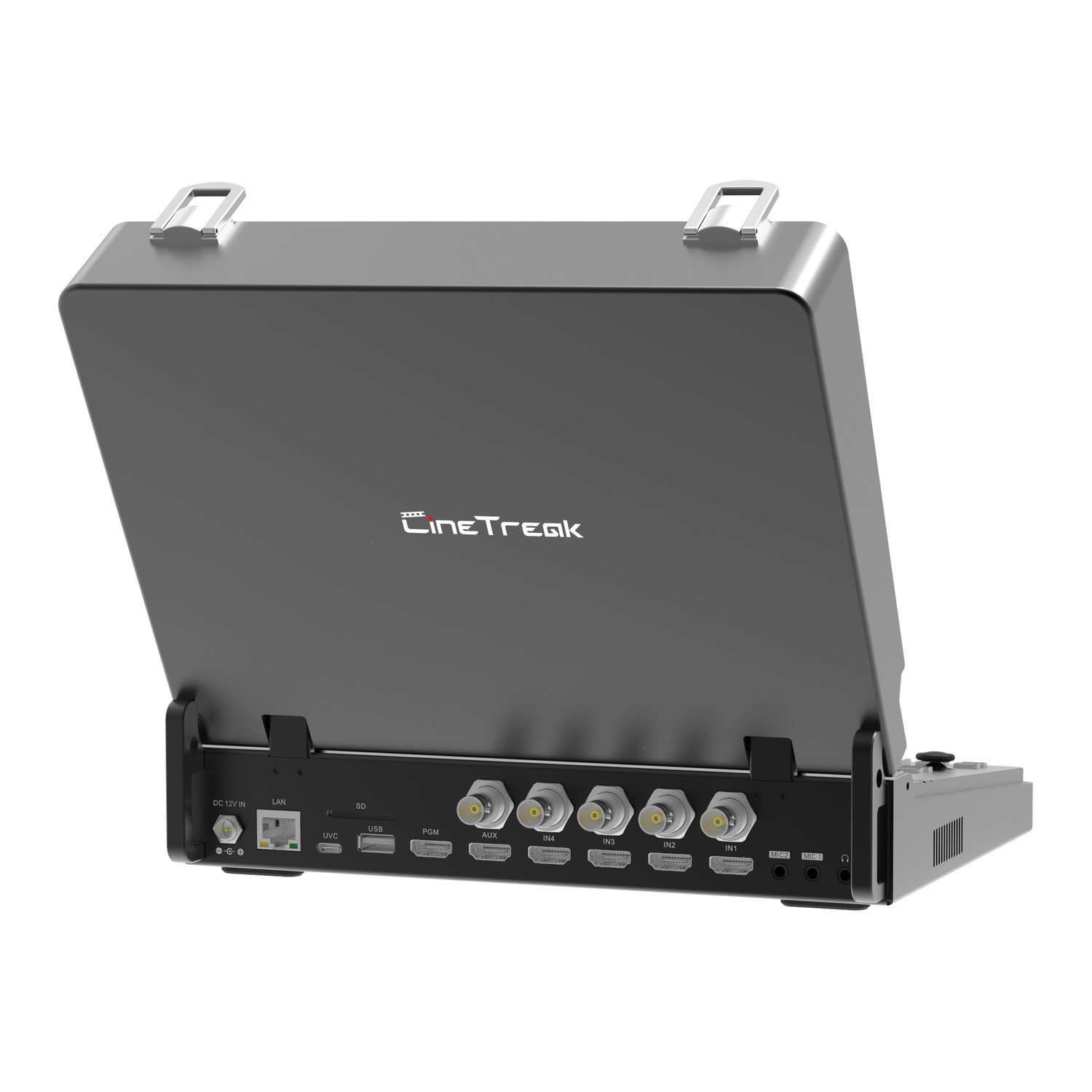

El panel trasero incluye alimentación, LAN, USB-C para la cámara web, ranura para tarjeta SD, USB-A, salidas HDMI (programa y AUX) y SDI, cuatro entradas HDMI, cuatro entradas 3G-SDI, dos entradas de micrófono y una salida de audio.
