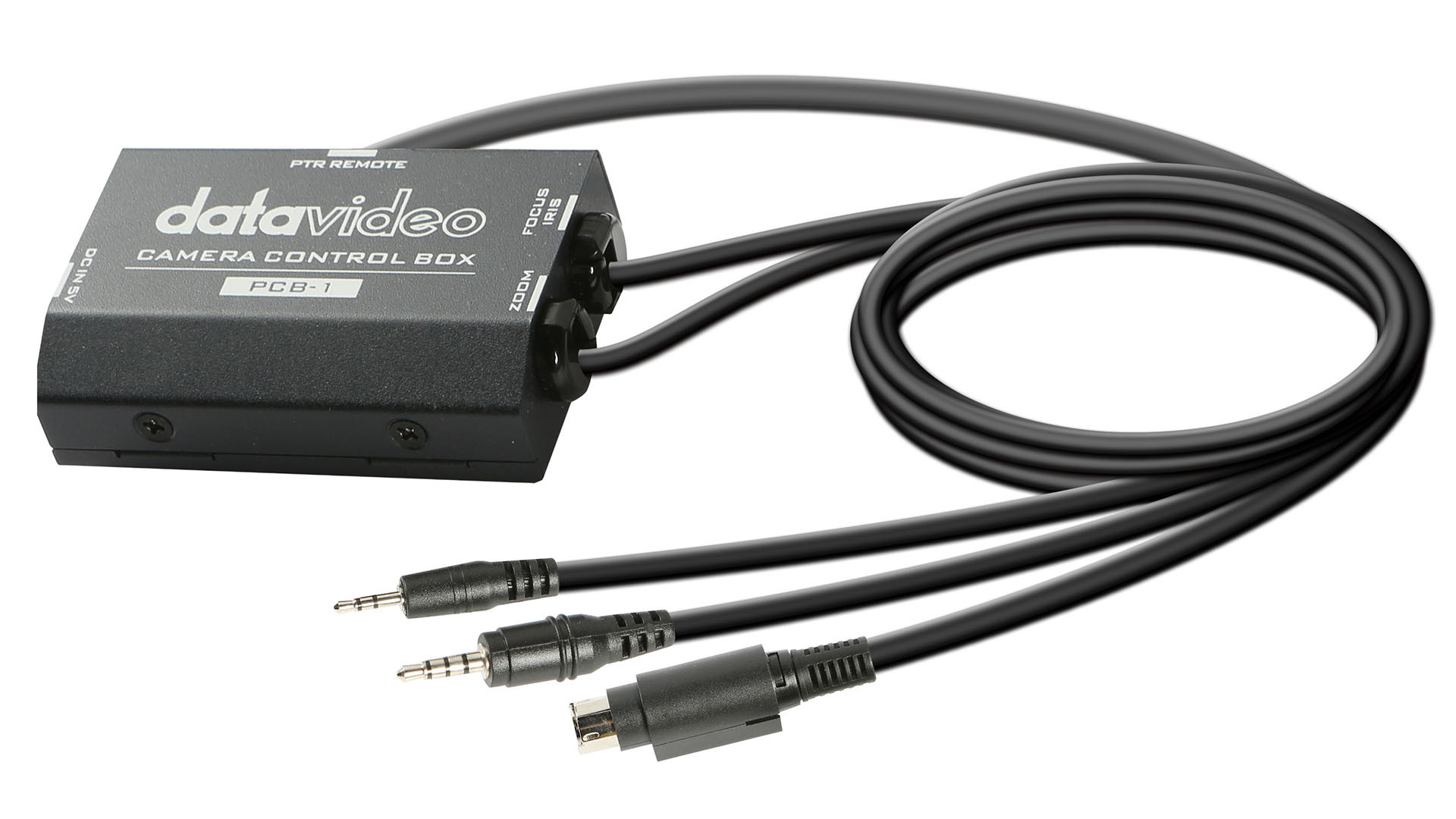

Datavideo PCB-1 unidad de control de cámara

El Datavideo PCB-1 conecta un cabezal PTR-10 o PTR-10T Mark II con una videocámara Panasonic compatible de dos puertos para controlar a distancia el zoom, el enfoque y el diafragma. Es compatible con los modelos Panasonic AG-UX180MC, AG-HPX265 y AG-HPX255; la salida de control remoto de la cámara debe configurarse en modo Pana 2 Port. El sistema se puede controlar con una unidad Datavideo RMC-180 Mark II o RMC-300A, o con un mando infrarrojo conectado al cabezal PTR.

La unidad se conecta al cabezal PTR mediante un conector mini-DIN de 8 pines. El jack de 2,5 mm controla el zoom y el de 3,5 mm controla el enfoque y el diafragma. Funciona con alimentación de 5 V por micro USB y puede recibir alimentación de un cabezal PTR-10 Mark II. La caja de control pesa 135 g y mide 85,9 × 45,7 × 20,3 mm, sin incluir los cables.

Control remoto de la cámara desde el cabezal PTR

El Datavideo PCB-1 conecta una cámara Panasonic compatible a un cabezal PTR y permite controlar a distancia el zoom, el enfoque y el diafragma. Es compatible con los modelos AG-UX180MC, AG-HPX265 y AG-HPX255 en modo Pana 2 Port. El sistema se controla con una unidad RMC-180 Mark II, RMC-300A o con un mando por infrarrojos.

La unidad se conecta al cabezal PTR mediante un conector mini-DIN de 8 pines. Los jacks de 2,5 y 3,5 mm transmiten las órdenes de zoom, enfoque y diafragma. Pesa 135 g y funciona con alimentación de 5 V por micro USB o desde un cabezal PTR-10 Mark II.

3 modelos compatibles135 g

Conexión al sistema de cámara

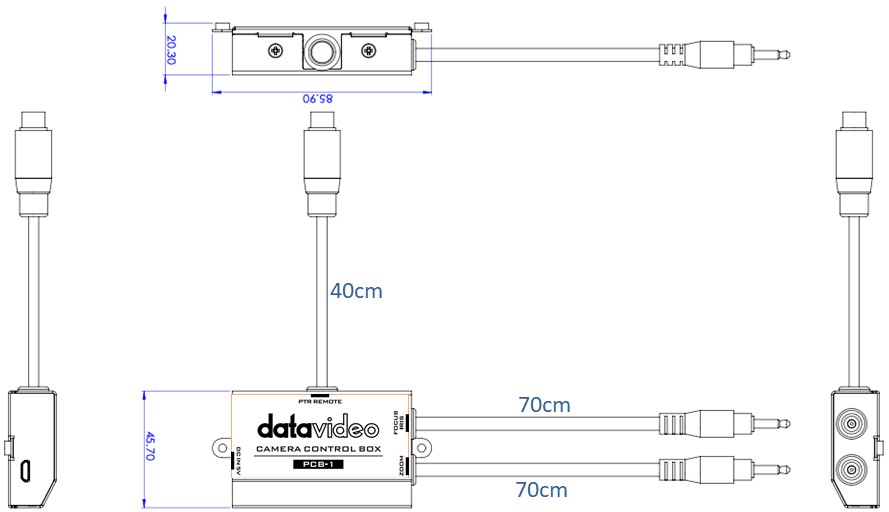

El esquema muestra tres cables integrados: un mini-DIN de 8 pines al cabezal PTR (40 cm), un jack de 2,5 mm para el zoom (70 cm) y un jack de 3,5 mm para el enfoque y el diafragma (70 cm). Configure la salida de control remoto de la cámara en modo Pana 2 Port.
