RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

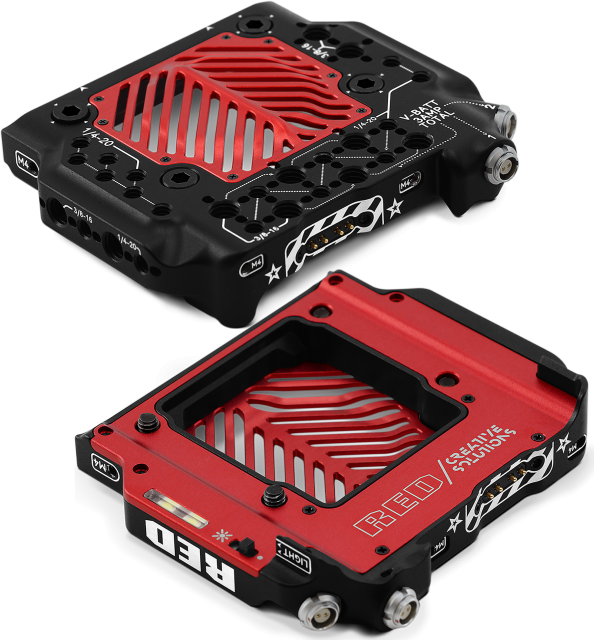

La placa superior táctica V-RAPTOR™ permite fijar de forma segura una batería de mayor capacidad en la parte trasera de la cámara y acoplar o alimentar accesorios desde la placa superior. La placa superior incluye dos salidas Aux de 2 polos, una luz LED lateral auxiliar, varios roscados de montaje de 3/8-16 y ¼-20, y un sistema de conexión pogo para conectarla al adaptador de batería.

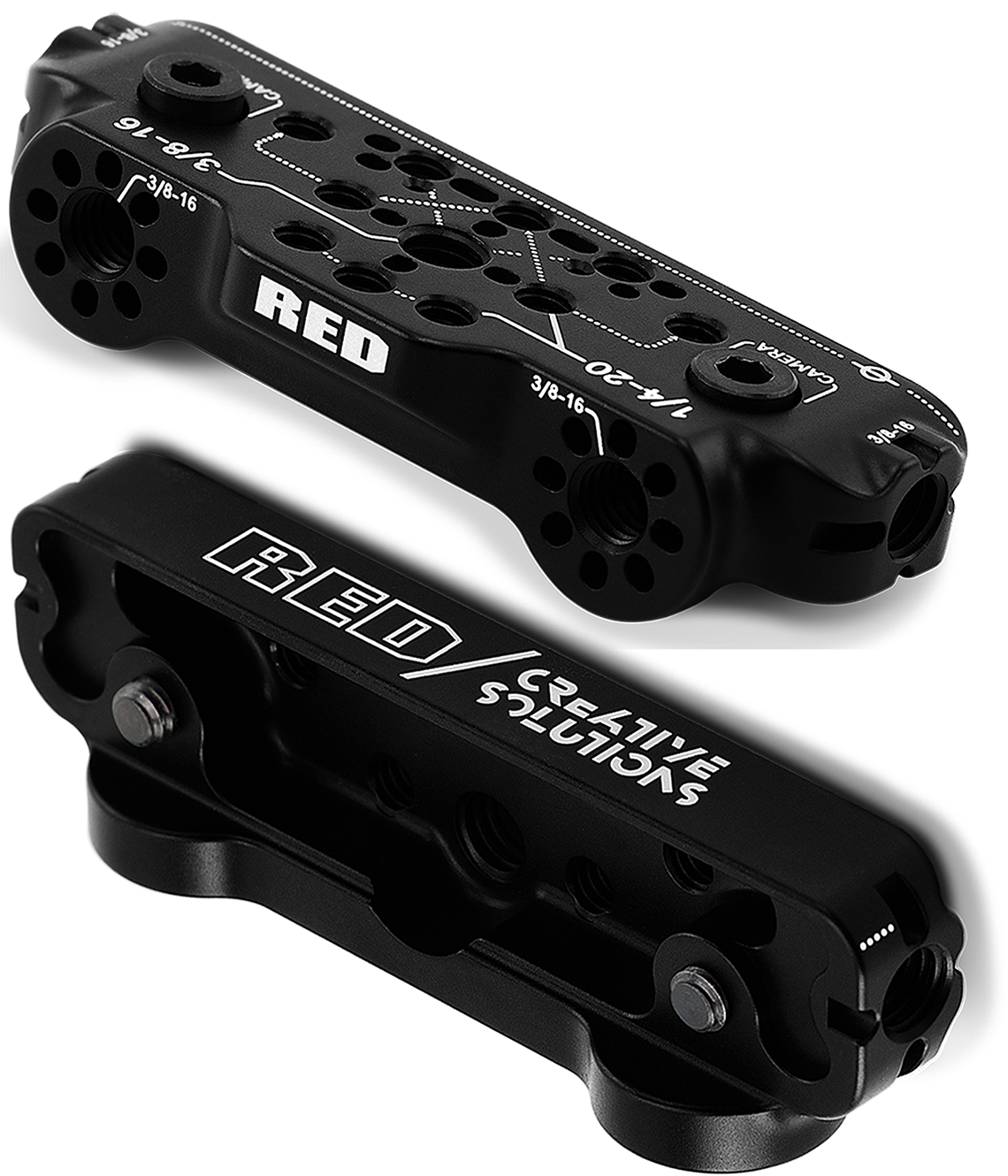

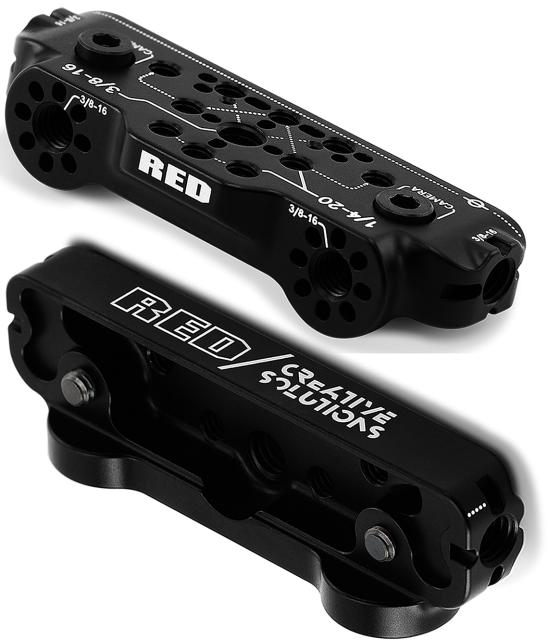

La placa frontal Cheese Plate ofrece roscas de montaje adicionales de 3/8-16 y ¼-20. Esta placa es necesaria para fijar la empuñadura superior y los accesorios V-RAPTOR™ cuando se instala la placa superior táctica V-RAPTOR™.

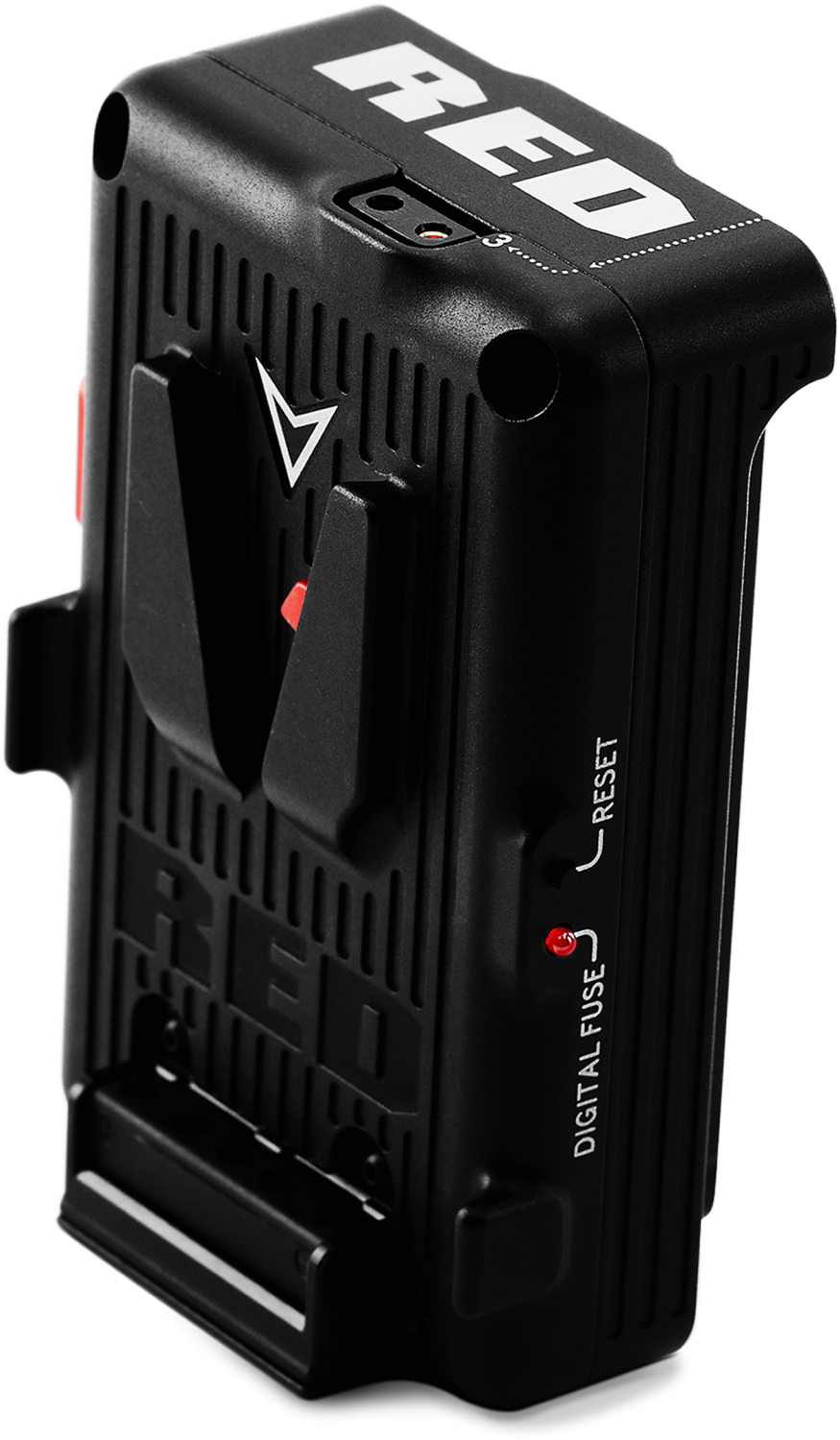

Los adaptadores de batería V-Lock y Gold Mount incluyen P-tap/D-tap, el sistema de seguridad E-Fuse y un sistema de conexión pogo para la interfaz con la placa superior. Estos adaptadores permiten que la cámara admita baterías V-Lock y Gold Mount de tamaño completo.

La placa superior táctica V-RAPTOR™ se puede utilizar con la pantalla LCD DSMC3™ RED® Touch de 7,0", el mango superior y los soportes V-RAPTOR™, el mango extensible y la placa frontal Cheese Plate incluida.

NOTA: La función SMBUS Pass-through solo está disponible con el adaptador de batería V-Lock.

NOTA: La placa superior táctica V-RAPTOR con adaptador de batería no es compatible con los sistemas de cámara ^DSMC®, ^DSMC2®, RED ^RANGER® o ^KOMODO®.

En caso de problemas o para la resolución de incidencias, póngase en contacto con support@cs.inc.

Los kits V-RAPTOR™ Tactical Top Plate y Battery Adapter incluyen:

Fijación de la placa superior:

1. Alinee los cuatro tornillos con los orificios correspondientes de ¼-20 situados detrás del punto de conexión POGO en la parte superior de la cámara y apriete cada tornillo en forma de cruz para garantizar una distribución uniforme de la presión sobre la placa.

2. A continuación, puede optar por fijar la placa frontal Cheese Plate, la pantalla LCD DSMC3™ RED® Touch de 7,0" o el asa de salida delante de la placa superior.

3. A continuación, para fijar el adaptador de batería, deslice el adaptador sobre la placa trasera V-Lock del cuerpo de la cámara y apriete los dos tornillos superiores a la placa superior para garantizar una unión firme.

NOTA: Es posible que sea necesario aflojar ligeramente los tornillos de la placa superior para que el tornillo del adaptador de batería quede alineado con la placa superior.

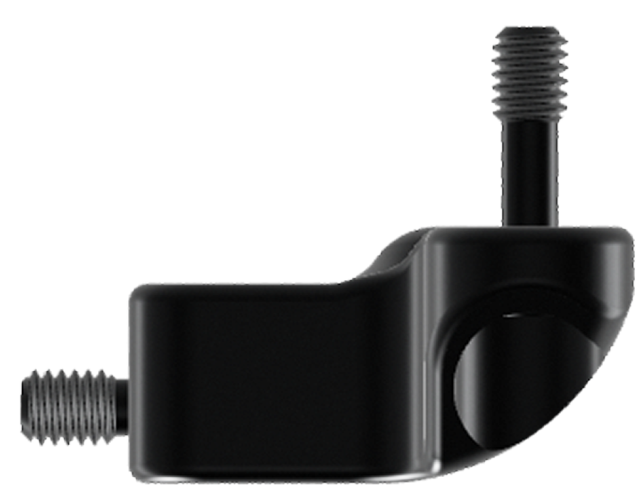

Puede fijar el soporte de batería (incluido en el paquete Expander Blade & Quick Release Platform Pack) a la parte inferior del adaptador de batería y a la parte trasera de la placa Arca para obtener un soporte adicional.
