Tilta Nucleus-M 7-Pin Motor-to-Motor Connection Cable

El cable de conexión Tilta 7pin–7pin (55 cm) encadena dos motores del control inalámbrico de objetivo Nucleus-M: desde el puerto 7pin libre del primer motor lleva alimentación y comunicación al segundo. El primer motor de la cadena debe alimentarse con un cable P-Tap – 7pin o 3pin – 7pin; los siguientes basta con unirlos con este cable. Se fabrica en dos longitudes, 18 y 55 cm; esta es la versión de 55 cm.

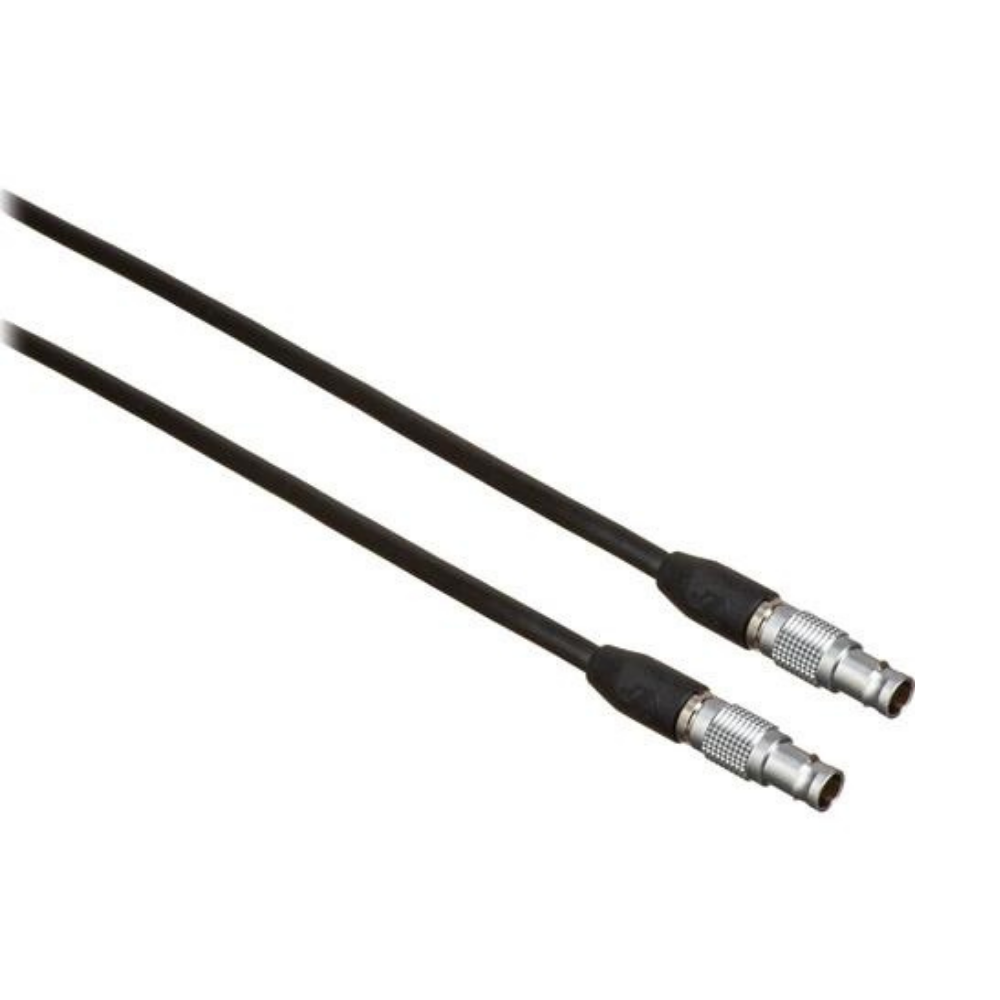

El cable de conexión 7pin–7pin es el eslabón con el que crece el sistema Nucleus-M: cada motor adicional de enfoque, diafragma o zoom se conecta al anterior precisamente con este cable y no necesita fuente propia. La versión de 55 cm tiene dos conectores 7pin rectos (macho) y funda de goma negra.

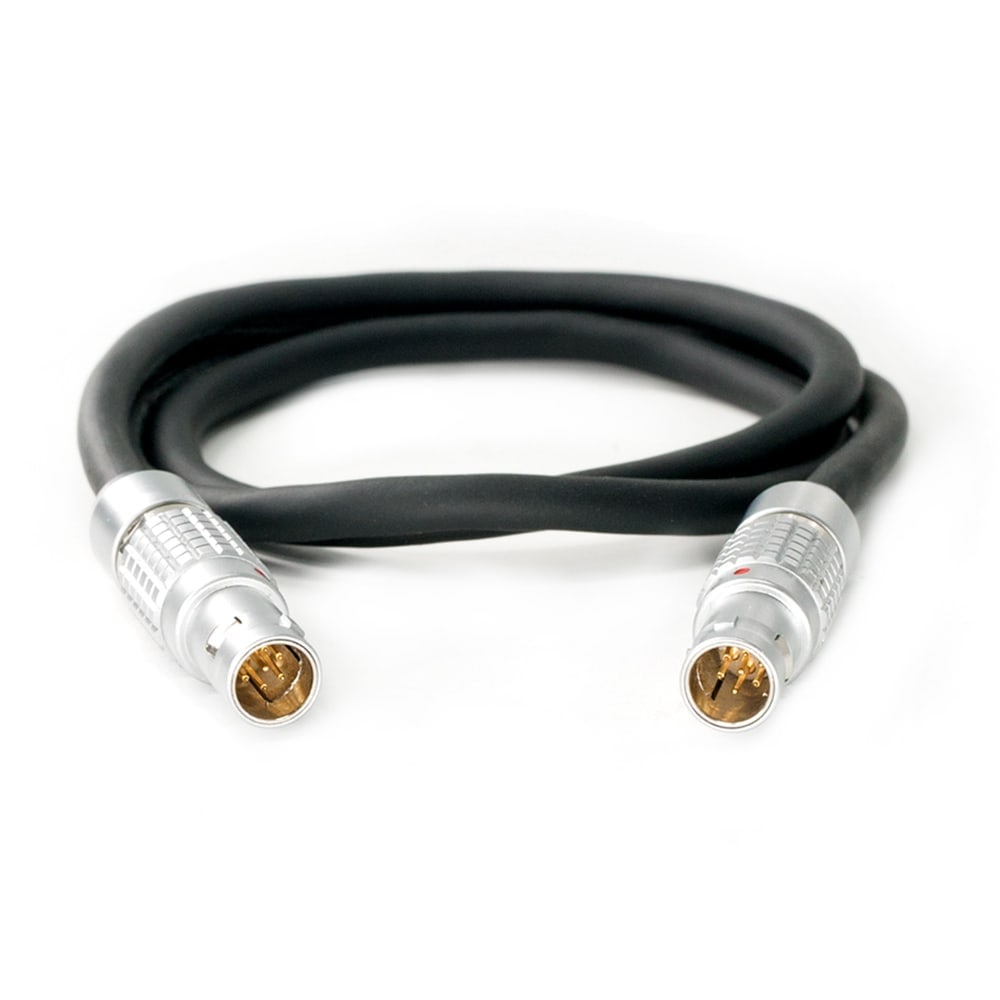

Alimentación y datos de motor a motor

El cable lleva en ambos sentidos alimentación y comunicación, de modo que el segundo motor de la cadena recibe corriente y órdenes de la unidad de mano FIZ o de las empuñaduras sin que llegue a él otra entrada. Se conecta al puerto 7pin libre del primer motor y a cualquier puerto del segundo; un tercer motor se conecta igual. La cadena empieza siempre con un cable de alimentación P-Tap – 7pin o 3pin – 7pin — este cable de conexión solo pasa la corriente adelante. El cable se fabrica en dos longitudes: 18 cm para motores pegados y 55 cm para mayor separación en las varillas — esta es la versión de 55 cm.

Diseño

Ambos conectores son 7pin macho rectos, el conductor tiene hilos de cobre en funda de goma y carcasas de conector de aluminio; el cable es todo negro. Pertenece a los motores Nucleus-M de primera generación; el Nucleus-M II tiene sus propios cables de conexión WLC-T06-7P-30 y WLC-T06-7P-50.

El sistema Tilta Nucleus-M

Nucleus-M (serie WLC-T03) es un control inalámbrico de objetivo: los motores en varillas de 15/19 mm giran el enfoque, el diafragma y el zoom, la unidad de mano FIZ o las empuñaduras con rueda los controlan a distancia y la alimentación va por cables de 7 pines — desde una placa P-Tap o encadenada de motor a motor. Las piezas de la serie WLC-T03 se combinan: engranajes de motor, cables, adaptadores de empuñadura, puente y maleta pertenecen al mismo sistema, incluida esta pieza.
