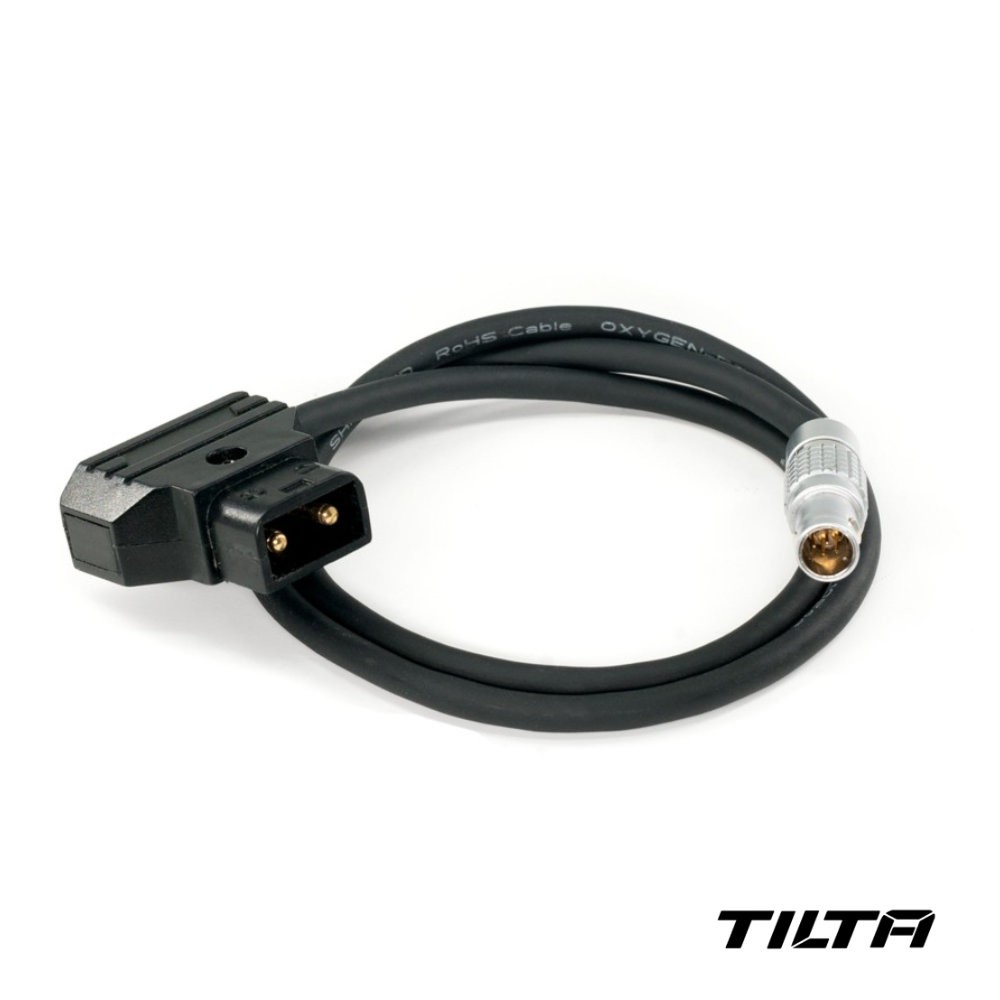

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

El cable de alimentación Tilta P-Tap – 7pin alimenta los motores del control inalámbrico de objetivo Nucleus-M desde la salida P-Tap (D-Tap) de una batería o placa de batería. Se conecta a un motor y desde él la corriente pasa por cables de conexión 7pin–7pin a los demás motores de la cadena. Los 76,8 cm de longitud bastan desde la placa V-Mount en la parte trasera de la cámara hasta el motor en las varillas bajo el objetivo.

El cable de alimentación P-Tap – 7pin es el primer eslabón de la alimentación del sistema Nucleus-M: un extremo va en la toma P-Tap de la batería o placa de batería, el otro en el puerto 7pin del motor. Sin él los motores no funcionan — cada cadena de motores necesita exactamente una entrada así.

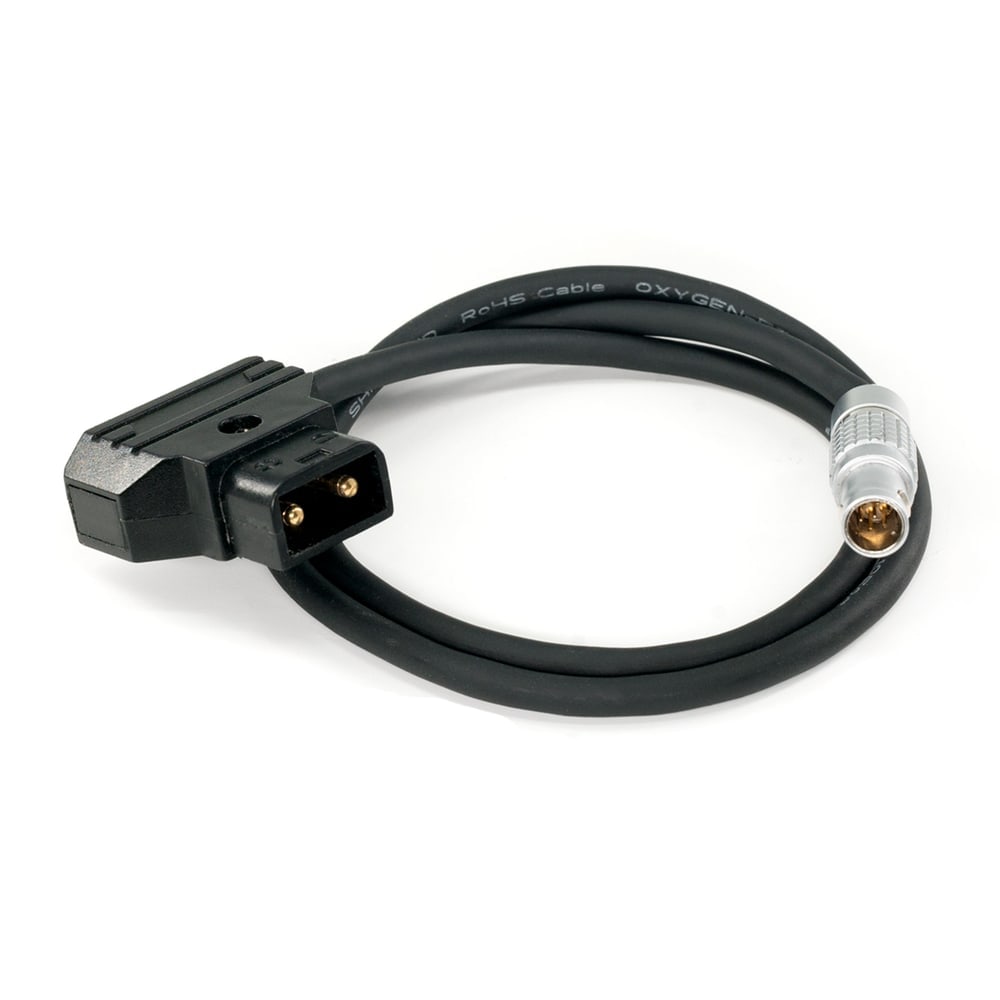

De la toma P-Tap al primer motor

El cable se conecta a una salida P-Tap, como la que tienen las placas de batería V-Mount y Gold Mount y la mayoría de distribuidores de alimentación del rig, y el conector macho 7pin del otro extremo encaja en el puerto del motor Nucleus-M. El motor recibe así corriente directamente de la batería de la cámara y no necesita fuente propia. Los demás motores se encadenan — un cable de conexión 7pin–7pin va del puerto libre del primer motor al siguiente, y del mismo modo al tercero. Los 76,8 cm de longitud cuentan con el recorrido desde la placa de batería tras la cámara hacia delante, hasta las varillas.

Diseño

El conductor tiene hilos de cobre en funda de goma, los conectores son de plástico ABS y aleación de aluminio; todo el cable es negro y combina con las demás piezas Nucleus-M. El cable pertenece al sistema Nucleus-M de primera generación; para el Nucleus-M II está previsto el cable de alimentación WLC-T06-P7P-70.

El sistema Tilta Nucleus-M

Nucleus-M (serie WLC-T03) es un control inalámbrico de objetivo: los motores en varillas de 15/19 mm giran el enfoque, el diafragma y el zoom, la unidad de mano FIZ o las empuñaduras con rueda los controlan a distancia y la alimentación va por cables de 7 pines — desde una placa P-Tap o encadenada de motor a motor. Las piezas de la serie WLC-T03 se combinan: engranajes de motor, cables, adaptadores de empuñadura, puente y maleta pertenecen al mismo sistema, incluida esta pieza.
