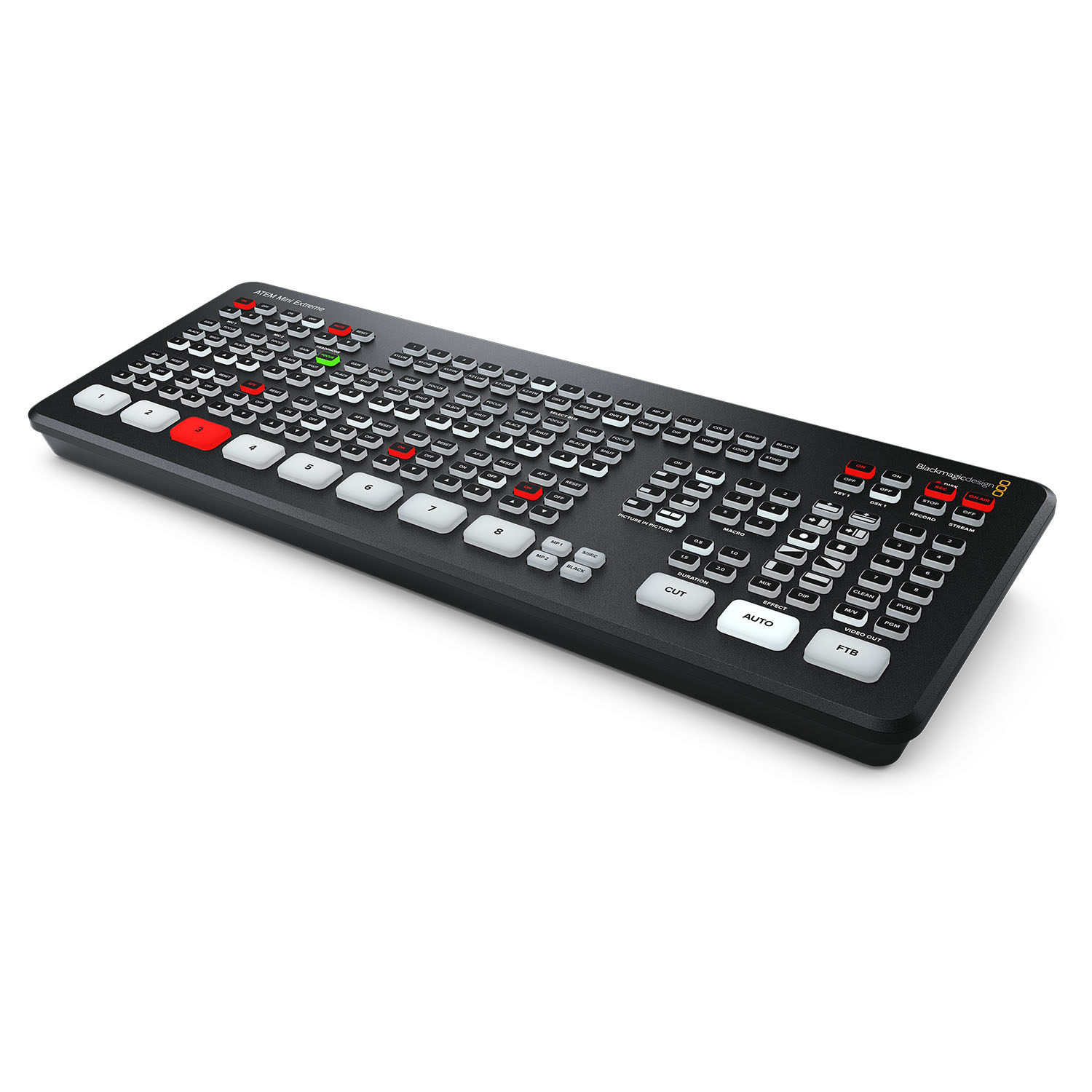

Blackmagic Design ATEM Mini Extreme

Más información

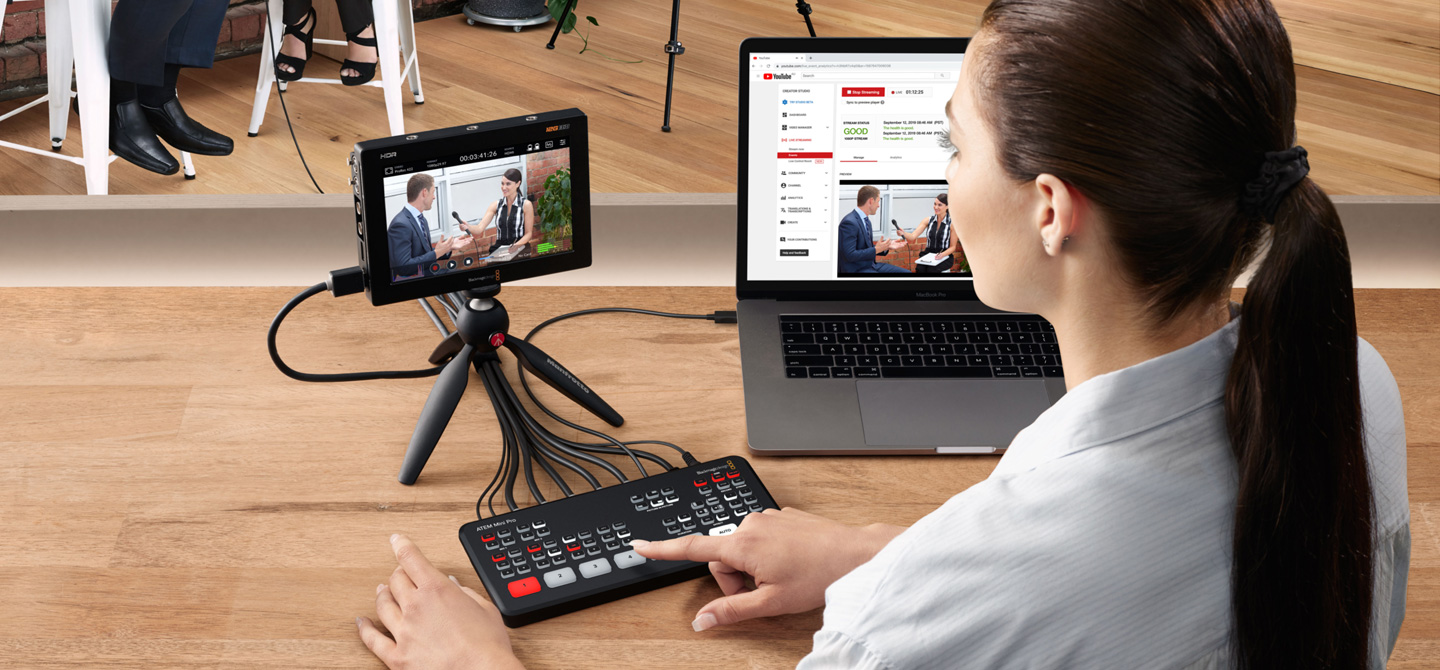

Los mezcladores ATEM Mini permiten crear fácilmente programas en directo, por ejemplo, para la plataforma YouTube o para presentaciones corporativas profesionales a través de servicios como Skype o Zoom, utilizando varias entradas de cámara o la posibilidad de integrar en el programa la salida de una consola de videojuegos o un ordenador, como por ejemplo una presentación de PowerPoint. Las funciones de efectos integradas permiten crear efectos de fundido o tomas de tipo «imagen en imagen», para la creación de vídeos con comentarios en directo, etc.

Todos los modelos de la serie ATEM Mini cuentan con una interfaz USB que funciona en modo cámara web para la salida del programa transmitido y una salida HDMI adecuada, por ejemplo, para la visualización en televisores y proyectores. Los modelos ATEM Mini Pro y Extreme permiten utilizar la interfaz USB también para grabar en discos USB. Las entradas de micrófono permiten conectar micrófonos para grabar entrevistas y comentarios de las presentaciones.

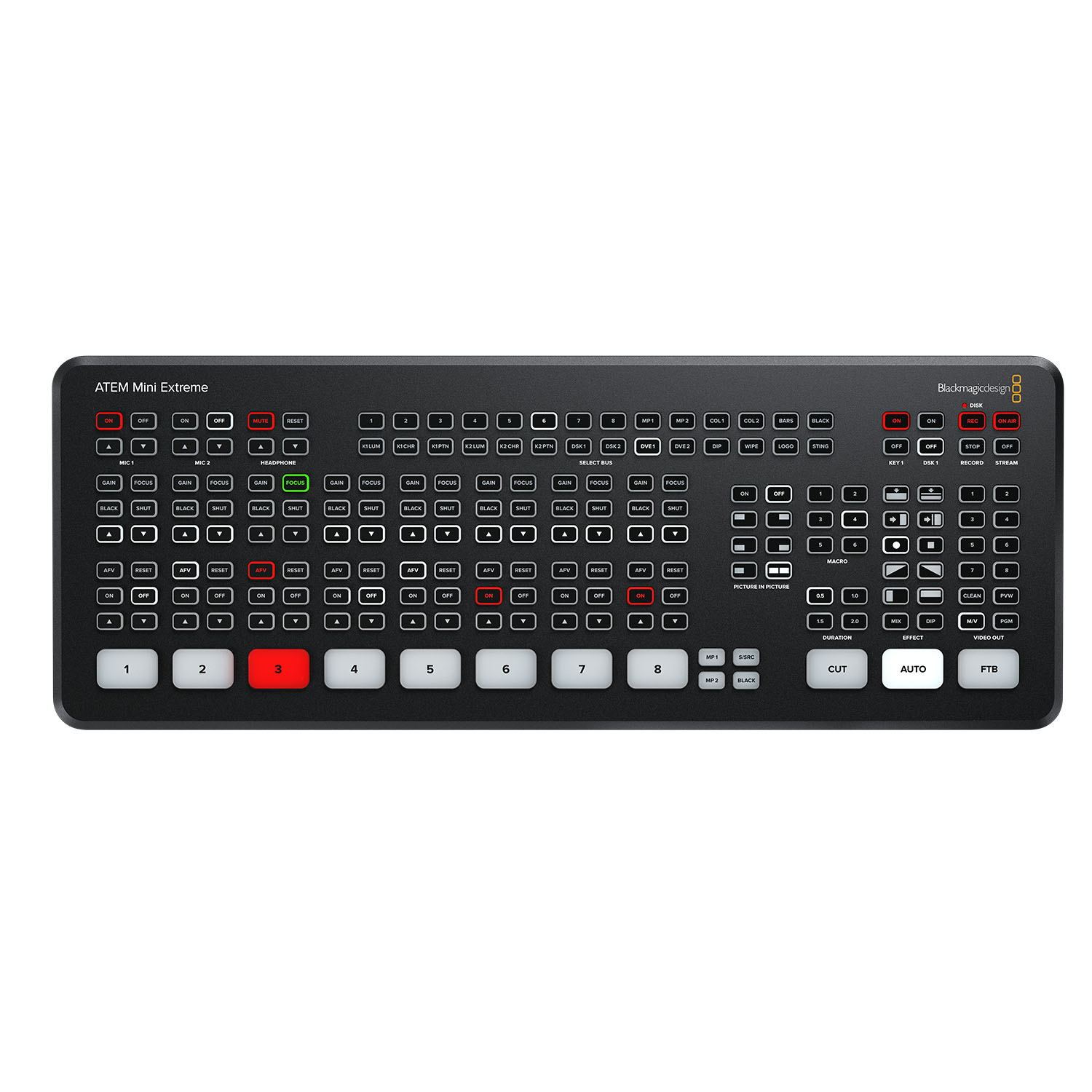

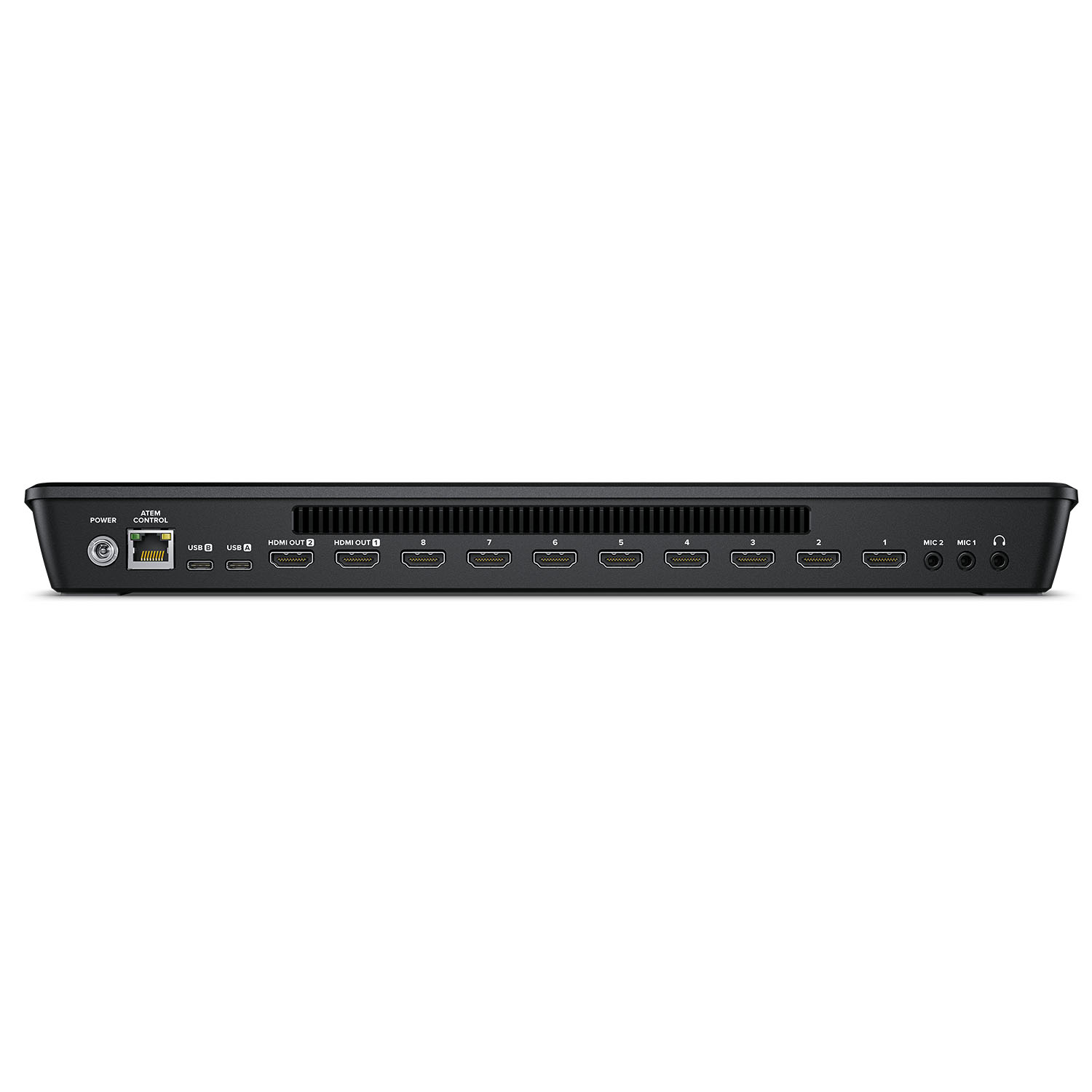

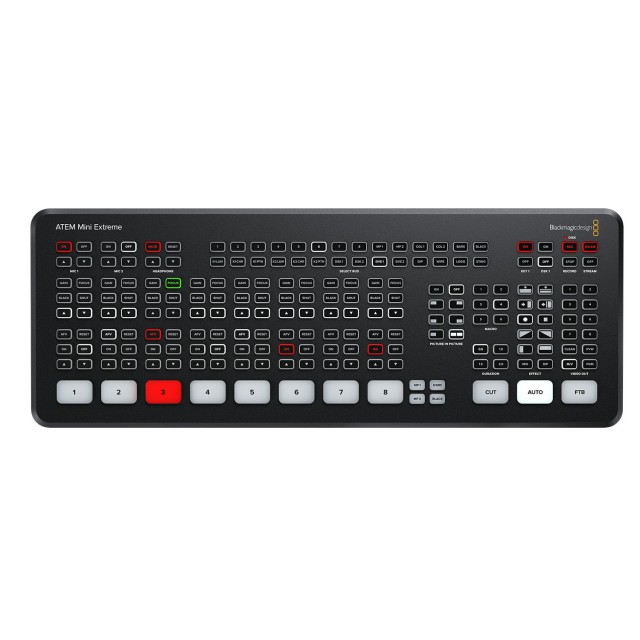

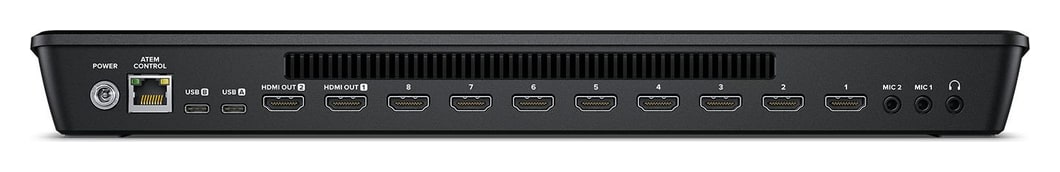

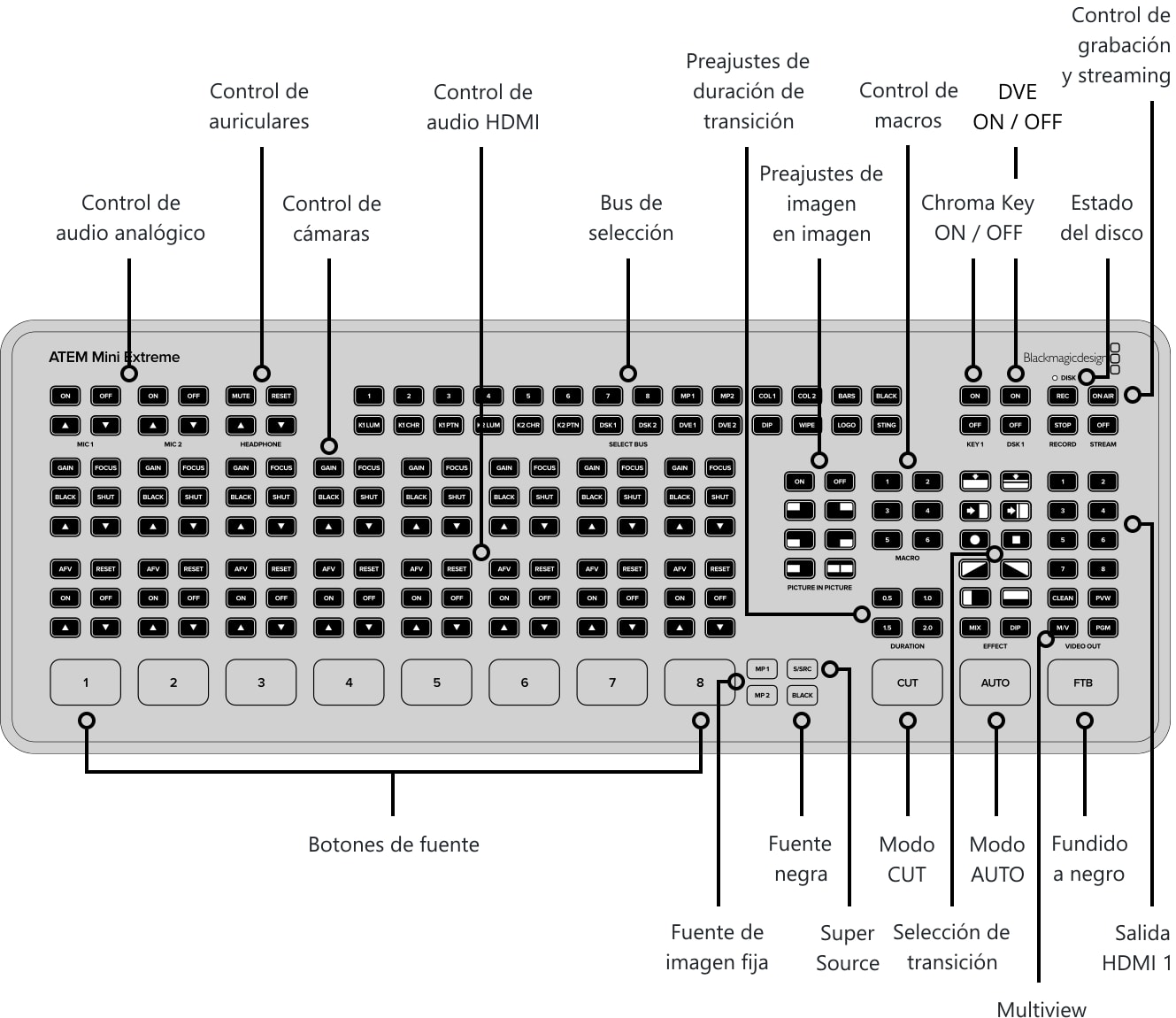

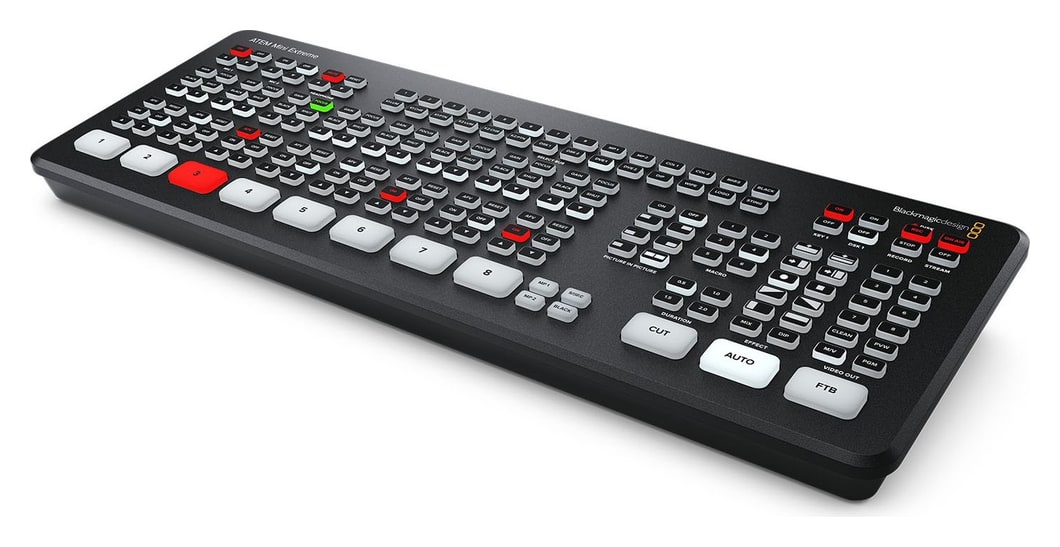

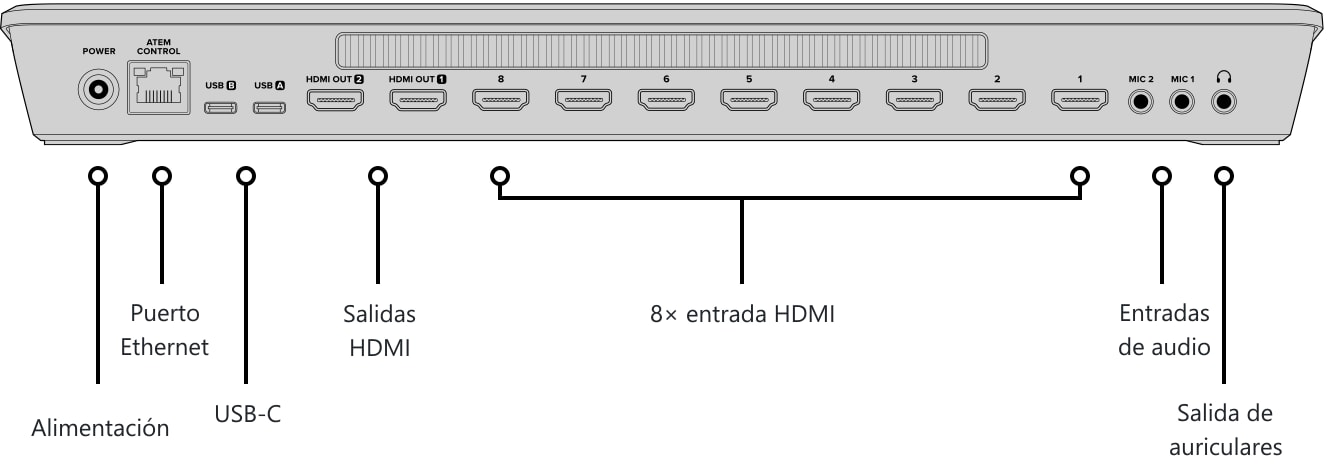

Los mezcladores ATEM Mini están equipados con un panel integrado y compacto con botones para seleccionar entradas y efectos. Los modelos ATEM Mini Pro y Extreme ofrecen además botones para controlar la grabación y la transmisión, así como para cambiar la salida entre las cámaras y los modos Programa y Multiview. El panel trasero cuenta con entradas HDMI para cámaras u otras fuentes de vídeo, entradas de micrófono, una interfaz USB y salidas HDMI («Aux»).

Transmisión
Los modelos ATEM Mini Pro y ATEM Mini Extreme incorporan además un codificador de hardware para la transmisión en directo de programas a través de una interfaz Ethernet. Esto permite transmitir, por ejemplo, a plataformas como YouTube, Facebook y Twitch, en alta calidad, sin riesgo de pérdida de fotogramas y con una configuración más sencilla. La aplicación ATEM Software Control ofrece una serie de funciones para configurar la transmisión; la vista previa del estado de la emisión también se muestra en la salida multivista, incluyendo el flujo de datos. Los usuarios avanzados y los técnicos de estudio pueden modificar los perfiles de transmisión en un archivo XML que contiene la configuración completa del dispositivo.

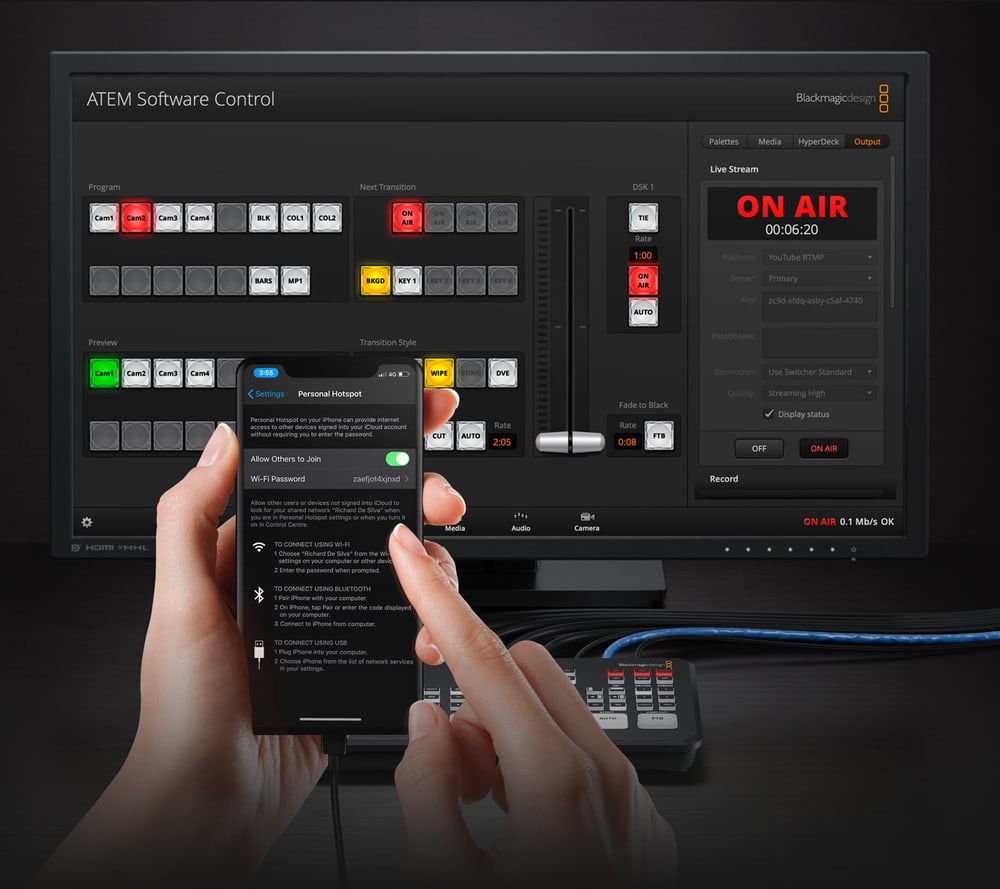

Para facilitar la transmisión desde ubicaciones fuera del estudio, los modelos ATEM Mini Pro y Extreme admiten la conexión a Internet a través de teléfonos móviles 4G y 5G (con sistemas iOS y Android) y una interfaz USB. Esta función también se puede utilizar para crear una conexión de respaldo a la interfaz Ethernet y así aumentar la fiabilidad operativa. Una vez conectado, el teléfono también se alimenta a través de la interfaz USB.

Grabación en discos USB
Los modelos ATEM Mini Pro y Extreme admiten además la grabación directa de vídeo transmitido en discos USB. Esto permite realizar grabaciones de larga duración —en el mismo formato H.264 con audio AAC en el que se realiza la transmisión— y su posterior subida a otras plataformas de vídeo en línea, como YouTube o Vimeo. Los mezcladores admiten la grabación secuencial continua en varios discos conectados, por ejemplo, mediante un concentrador USB o el producto Blackmagic MultiDock. La configuración de la grabación y la selección de discos se pueden realizar mediante el programa ATEM Software Control; la salida multivista muestra el estado de la grabación.

Las versiones ATEM Mini Pro ISO y Extreme ISO permiten la posproducción posterior de programas en directo gracias a la grabación simultánea de varias pistas de vídeo, es decir, todas las entradas sin editar y la salida del programa, incluidos los metadatos y el código de tiempo. Junto con los vídeos, también se guardan las imágenes fijas utilizadas. De este modo, los usuarios pueden editar fácilmente un programa ya emitido mediante correcciones de color, efectos y nuevos gráficos. La pista de audio del programa también se graba para su posterior posproducción de audio.

Los modelos ISO también pueden guardar el proyecto en el formato de la aplicación DaVinci Resolve, ¡por lo que se puede abrir posteriormente con un solo clic del ratón! El archivo del proyecto conserva todos los cortes, efectos de transición e imágenes estáticas. Gracias a ello, es posible editar fácilmente las pistas de montaje o sustituirlas por completo mediante la función DaVinci Resolve Sync Bin para el montaje multicámara. Para convertir el proyecto a Ultra HD y realizar correcciones de color con la máxima calidad, las pistas grabadas pueden sustituirse por los vídeos Blackmagic RAW originales de las cámaras.

Entradas/salidas

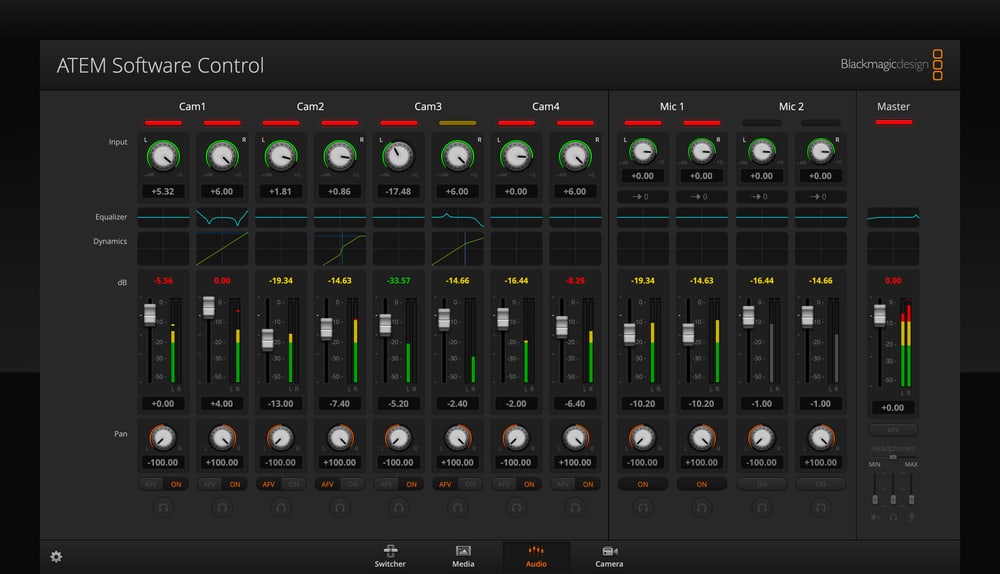

Dos entradas de audio estéreo independientes con conectores jack de 3,5 mm permiten utilizar, por ejemplo, micrófonos de solapa para la retransmisión de entrevistas y debates. El núcleo de audio de los mezcladores ATEM Mini se basa en tecnologías de la marca Fairlight para una mezcla de alta calidad y estable de todas las fuentes de audio (HDMI, entradas de micrófono) en tiempo real. Las variantes ATEM Mini Extreme ofrecen además una salida de auriculares.

Cada una de las entradas HDMI está totalmente sincronizada y convierte automáticamente las señales 1080p, 1080i y 720p a la resolución actual de la mesa de mezcla. En el modo de trabajo Program/Preview, la salida HDMI puede mostrar una vista previa de la salida de las cámaras o del programa que se está creando; los modelos ATEM Mini Pro y Extreme ofrecen además una salida multivista.

ATEM Software Control
¡La aplicación ATEM Software Control, incluida de forma gratuita, libera todo el potencial oculto de los mezcladores ATEM Mini! Permite configurar completamente todas las funciones del mezclador a través de una interfaz USB o Ethernet; además, la interfaz de red permite la conexión de varios usuarios. La biblioteca de medios integrada sirve para importar hasta 20 imágenes RGBA estáticas desde la aplicación ATEM Software Control para logotipos, títulos o pantallas de inicio; también se pueden importar gráficos desde Photoshop gracias al complemento incluido. Además, se pueden guardar los ajustes del mezclador en archivos XML o controlar de forma remota los grabadores de disco HyperDeck a través de la interfaz Ethernet.

DOS efectos

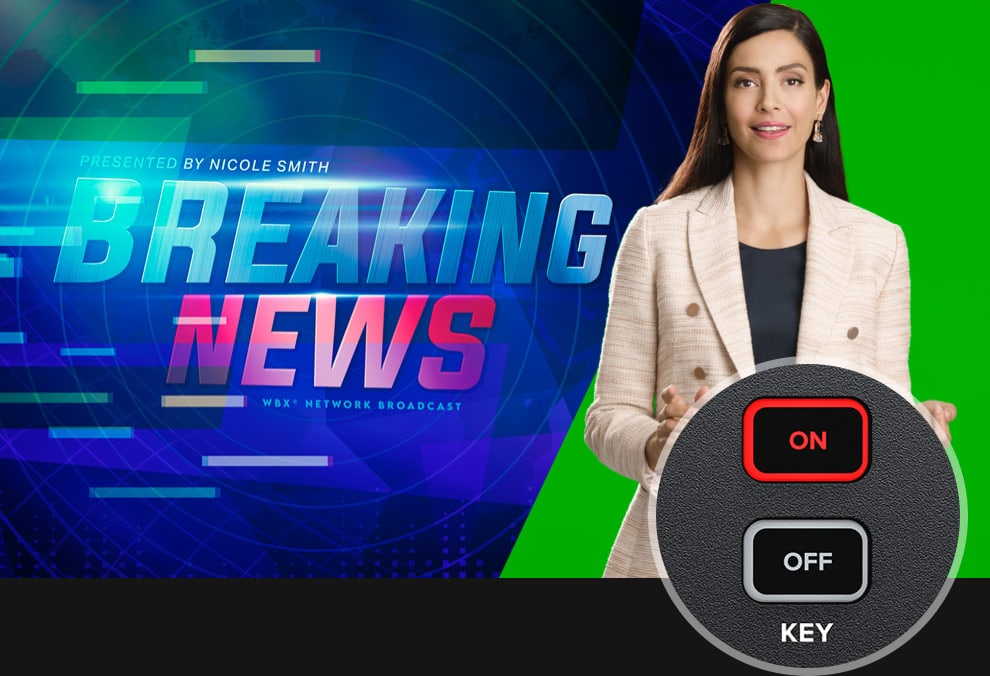

Los modelos ATEM Mini Extreme ofrecen cuatro efectos de croma para crear fácilmente estudios virtuales espectaculares con hasta cuatro cámaras. Gracias a sus ocho entradas, se pueden conectar cuatro cámaras más el mismo número de fondos generados por el sistema de estudio virtual. También se pueden crear posiciones de cámara estáticas y utilizar imágenes estáticas de las bibliotecas internas y los reproductores multimedia como fondo. Por supuesto, existe la posibilidad de crear macros para cambiar de cámara y guardar los fondos correctos en las bibliotecas multimedia. Otra opción es utilizar el producto DeckLink Quad HDMI y el programa para generar estudios virtuales en tiempo real.

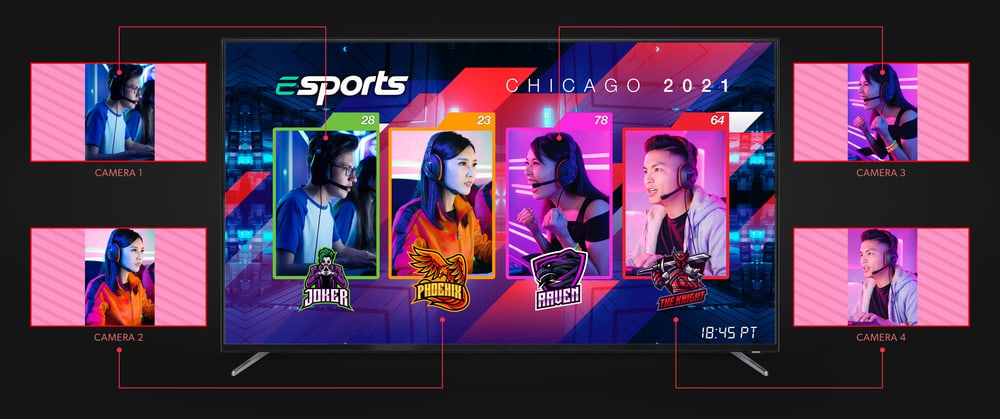

Además de los dos efectos DVE independientes de los modelos ATEM Mini Extreme, también está disponible el potente procesador de composición SuperSource con otras cuatro capas DVE y una capa adicional para el fondo. Cualquiera de las entradas del mezclador del ATEM Mini Extreme puede utilizarse como fuente para las distintas capas DVE, que posteriormente se combinan con el fondo seleccionado de la biblioteca multimedia. La herramienta SuperSource es una ayuda ideal para composiciones de tipo imagen en imagen con varios presentadores e invitados, al tiempo que se conservan dos efectos DVE para otros gráficos.

Multiview

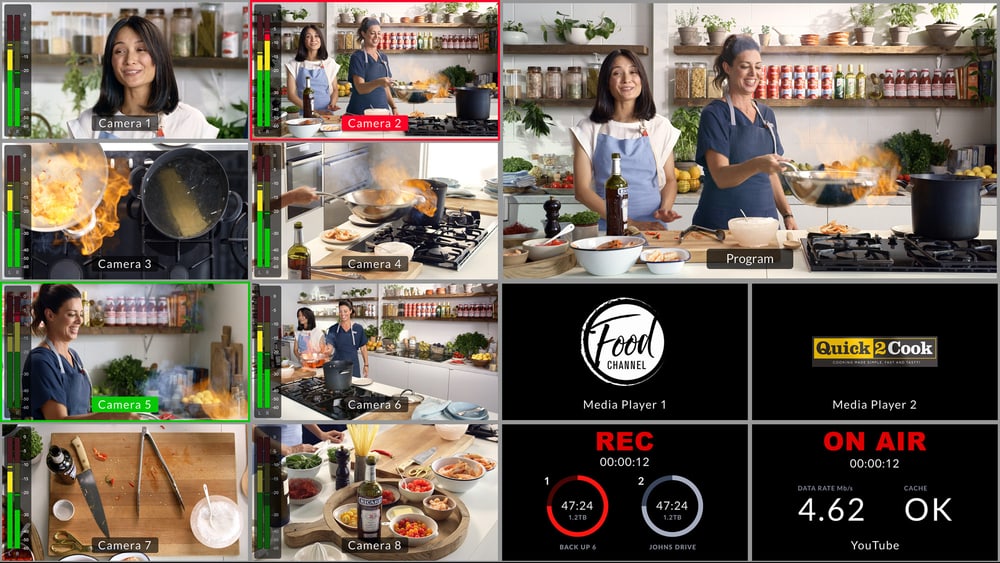

En producciones más complejas con un mayor número de cámaras, es necesario supervisar todas las salidas de las cámaras y otras fuentes de vídeo conjuntamente, en un único monitor. Los modelos ATEM Mini Pro y ATEM Mini Extreme ofrecen una salida multivista profesional para visualizar la vista previa de todas las entradas de vídeo y las vistas de Programa y Previsualización en un monitor o un televisor HDMI. Cada una de las vistas de las cámaras muestra también el nombre, los medidores de audio y el indicador de señal (tally). La vista multivisión muestra asimismo el reproductor multimedia, el estado de grabación y de streaming, y la mesa de mezclas virtual Fairlight.

ATEM Streaming Bridge
El ATEM Streaming Bridge es un convertidor especializado de flujos de vídeo H.264 desde los mezcladores ATEM Mini Pro y ATEM Mini Extreme a interfaces SDI y HDMI. Esto facilita la transmisión de vídeo dentro de redes locales o a nivel global a través de Internet. El códec de vídeo H.264 utilizado garantiza una alta calidad de imagen con un bajo ancho de banda. ATEM Streaming Bridge permite, por tanto, crear una red ramificada de estudios equipados con los mezcladores ATEM Mini Pro y Extreme y colaborar así, por ejemplo, con blogueros u organizaciones de noticias locales. El software ATEM se encarga de crear un archivo de configuración que los usuarios pueden enviar por correo electrónico a cada uno de los estudios.

Principales funciones del ATEM Mini Extreme y el ATEM Mini Extreme ISO

• Un mezclador en miniatura con panel de control integrado
• 8 entradas para conectar cámaras y otros equipos
• Transmisión a través de Ethernet o conexión móvil
• Compatible con conexiones de datos 4G y 5G de teléfonos
• Grabación de vídeo H.264 en unidades USB
• Dos entradas de audio estéreo para conectar micrófonos, etc.
• Conversión automática de formatos y sincronización en todas las entradas
• Aplicación gratuita ATEM Software Control para macOS y Windows
• Biblioteca de medios interna para 20 imágenes RGBA estáticas
• 4 efectos de croma ATEM Advanced Chroma Keyer
• 2 efectos DVE independientes y el efecto SuperSource con 4 capas DVE adicionales
• Vista previa multivista de 16 segmentos
