Blackmagic Design ATEM SDI Pro ISO

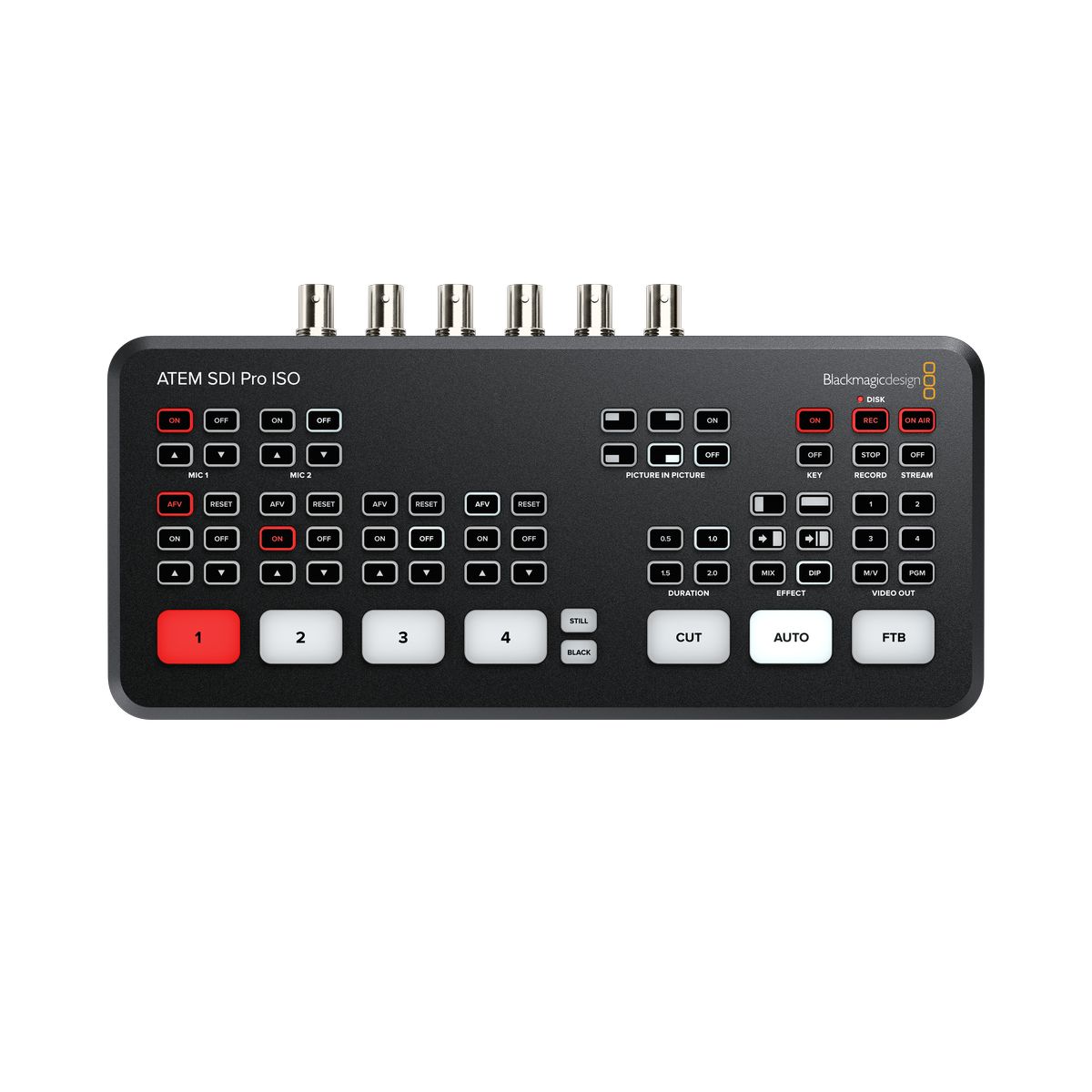

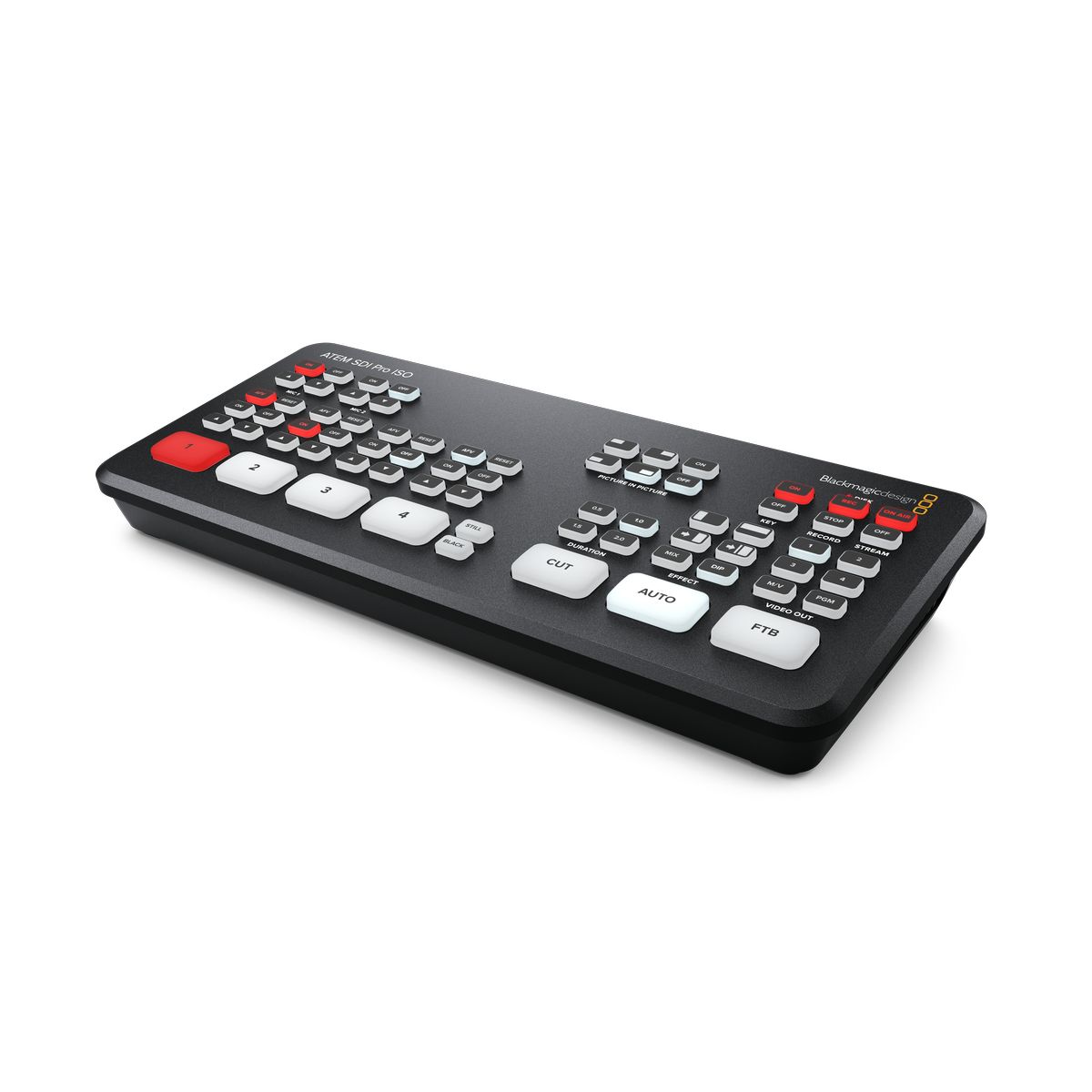

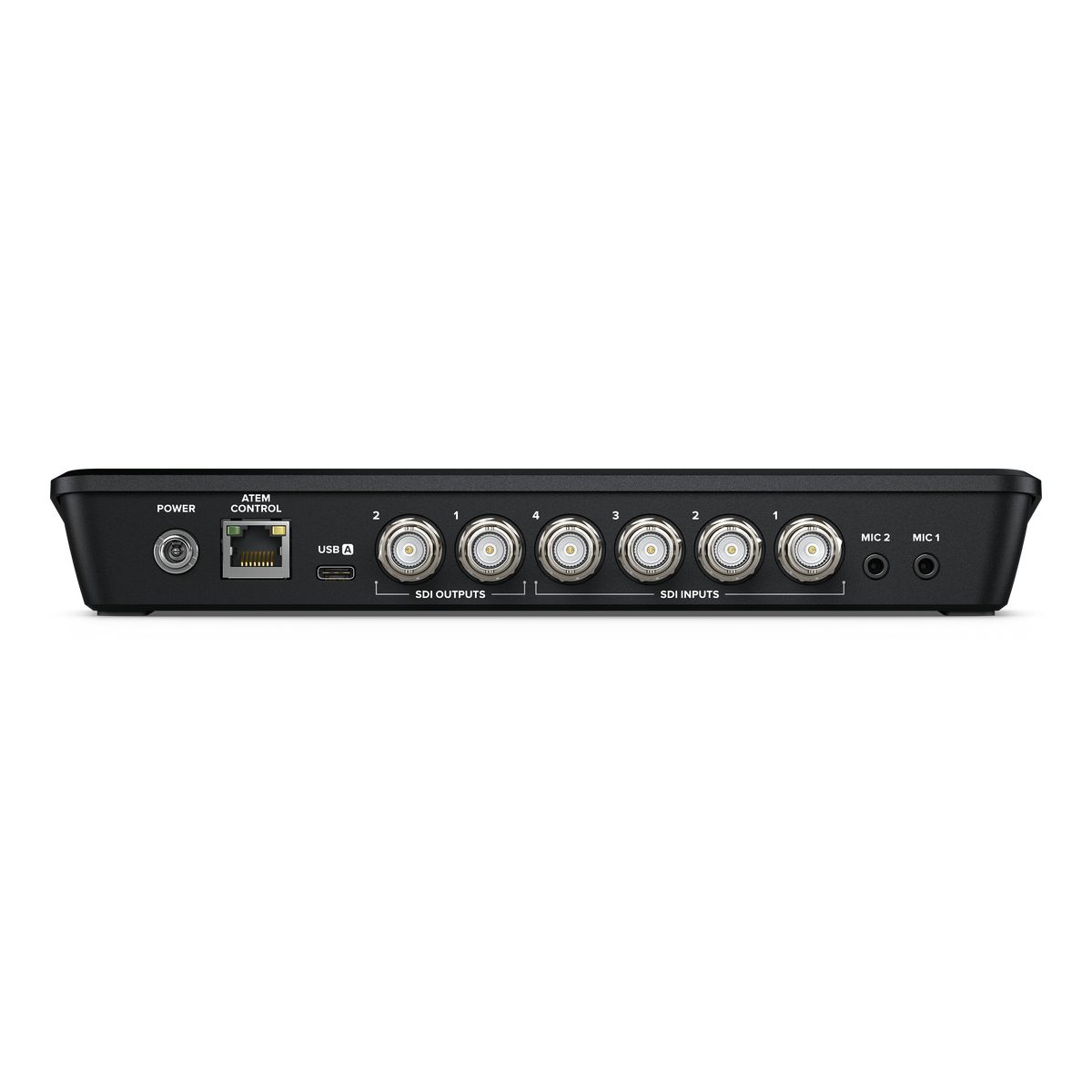

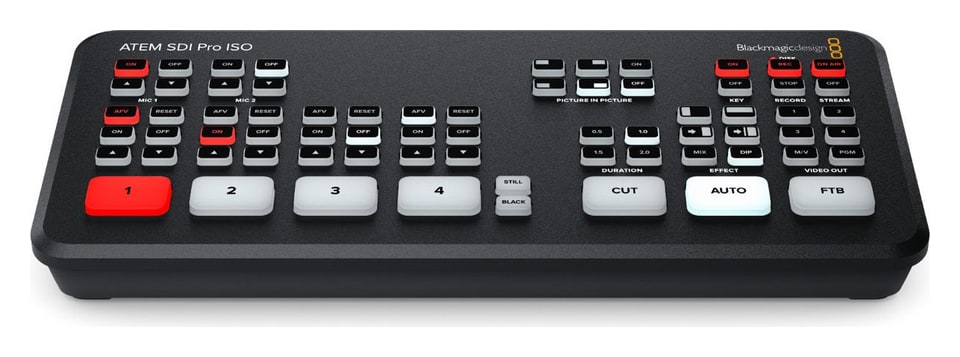

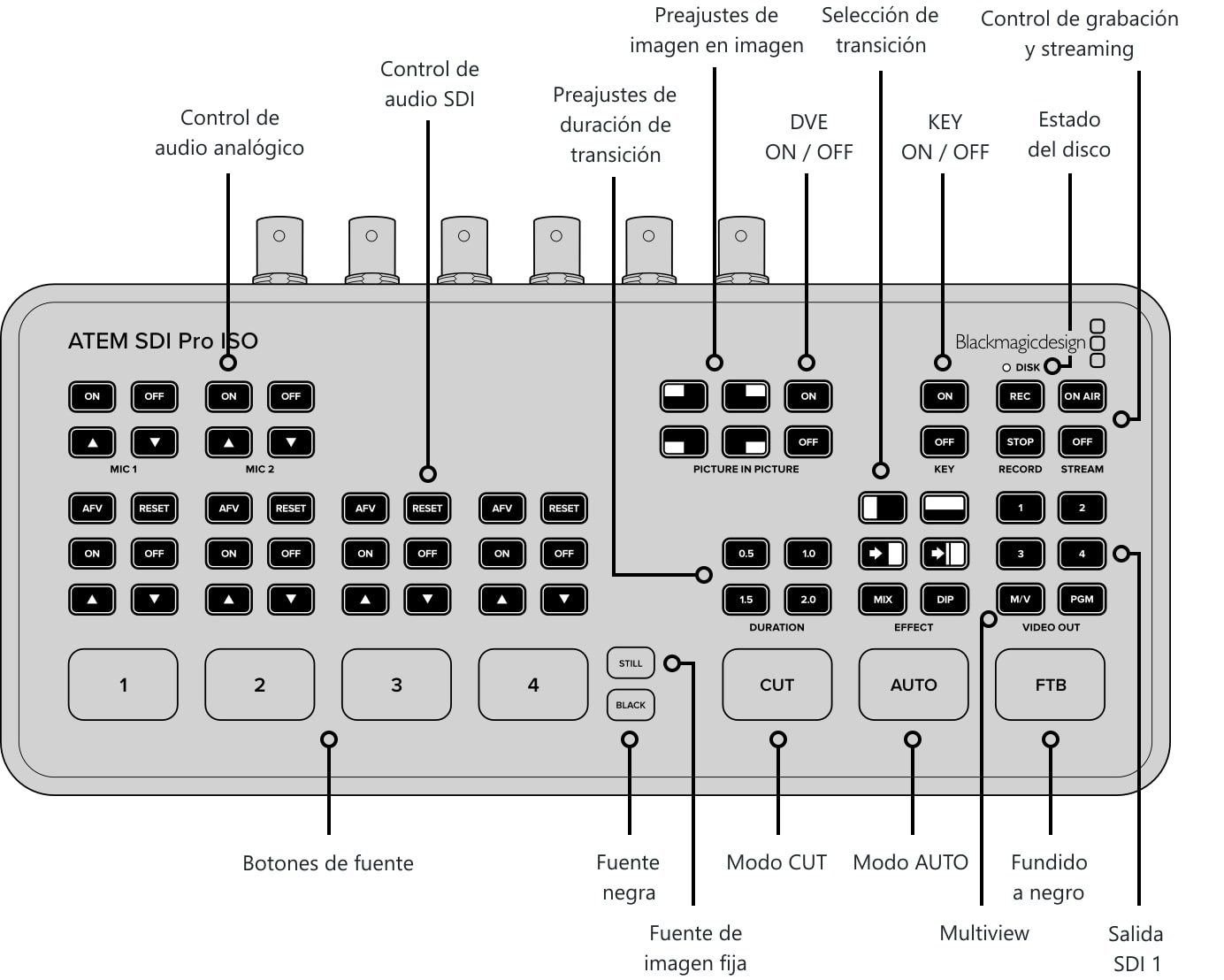

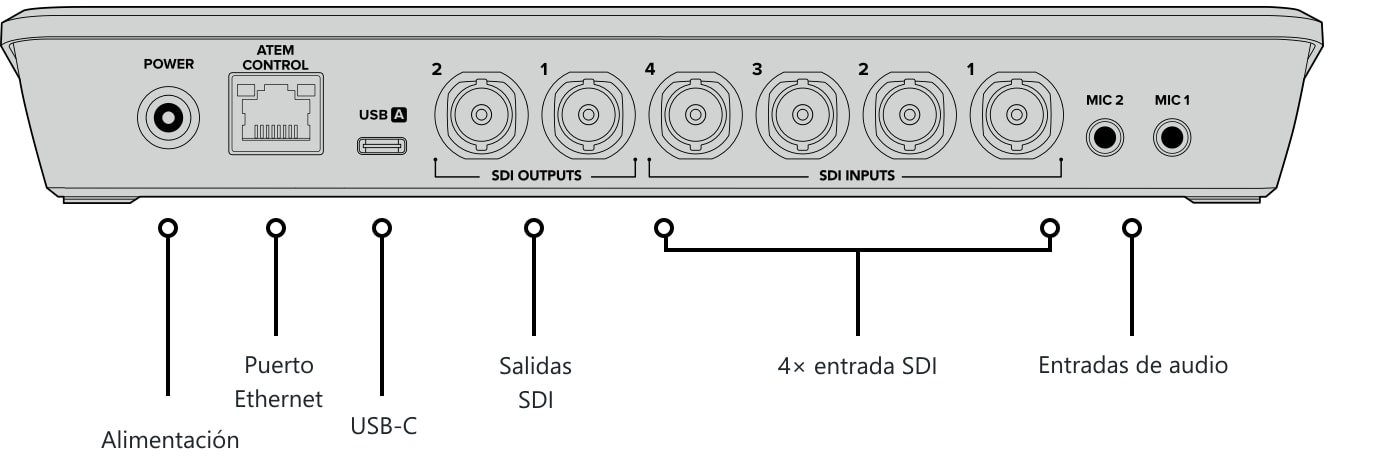

¡Los modelos ATEM SDI son las versiones 3G-SDI de las populares consolas HD ATEM Mini! Los modelos ATEM SDI y ATEM SDI Pro ISO cuentan con 4 entradas SDI, mientras que la versión ATEM SDI Extreme ISO dispone de 8 entradas SDI con conversión de estándares y sincronización de señal. La interfaz USB puede funcionar en modo cámara web; las variantes Pro y Extreme ofrecen además funciones específicas para la transmisión de vídeo. Las mesas de mezcla ATEM SDI cuentan además con un panel compacto integrado con botones para seleccionar entradas y efectos. Los modelos ATEM SDI Pro y Extreme ofrecen además botones para controlar la grabación y la transmisión, así como para cambiar la salida entre las cámaras y los modos Programa y Multiview. El panel trasero cuenta con entradas SDI para cámaras u otras fuentes de vídeo, entradas de micrófono, interfaz USB y salidas SDI («Aux»).

Transmisión en directo

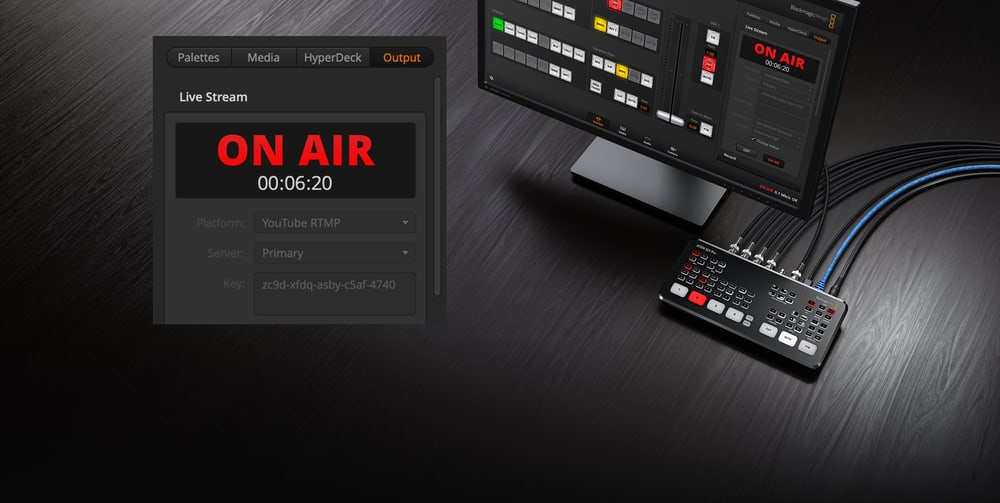

Los modelos ATEM SDI Pro y ATEM SDI Extreme incorporan además un codificador de hardware para la transmisión en directo de programas a través de una interfaz Ethernet. Esto permite transmitir, por ejemplo, a plataformas como YouTube, Facebook y Twitch, con alta calidad, sin riesgo de pérdida de fotogramas y con una configuración más sencilla. La aplicación ATEM Software Control ofrece una serie de funciones para configurar la transmisión; la vista previa del estado de la emisión también se muestra en la salida multiview, incluyendo el flujo de datos. Para facilitar la transmisión desde ubicaciones fuera del estudio, los modelos ATEM SDI Pro y Extreme admiten la conexión a Internet a través de teléfonos móviles con sistemas iOS y Android, así como mediante interfaz USB. Esta función también se puede utilizar para crear una conexión de respaldo a la interfaz Ethernet y así aumentar la fiabilidad operativa.

Grabación de vídeo

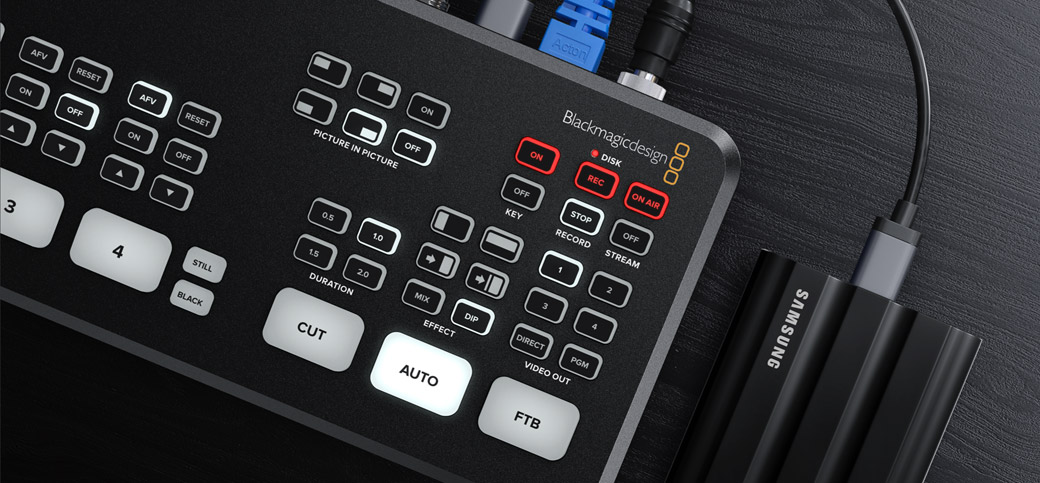

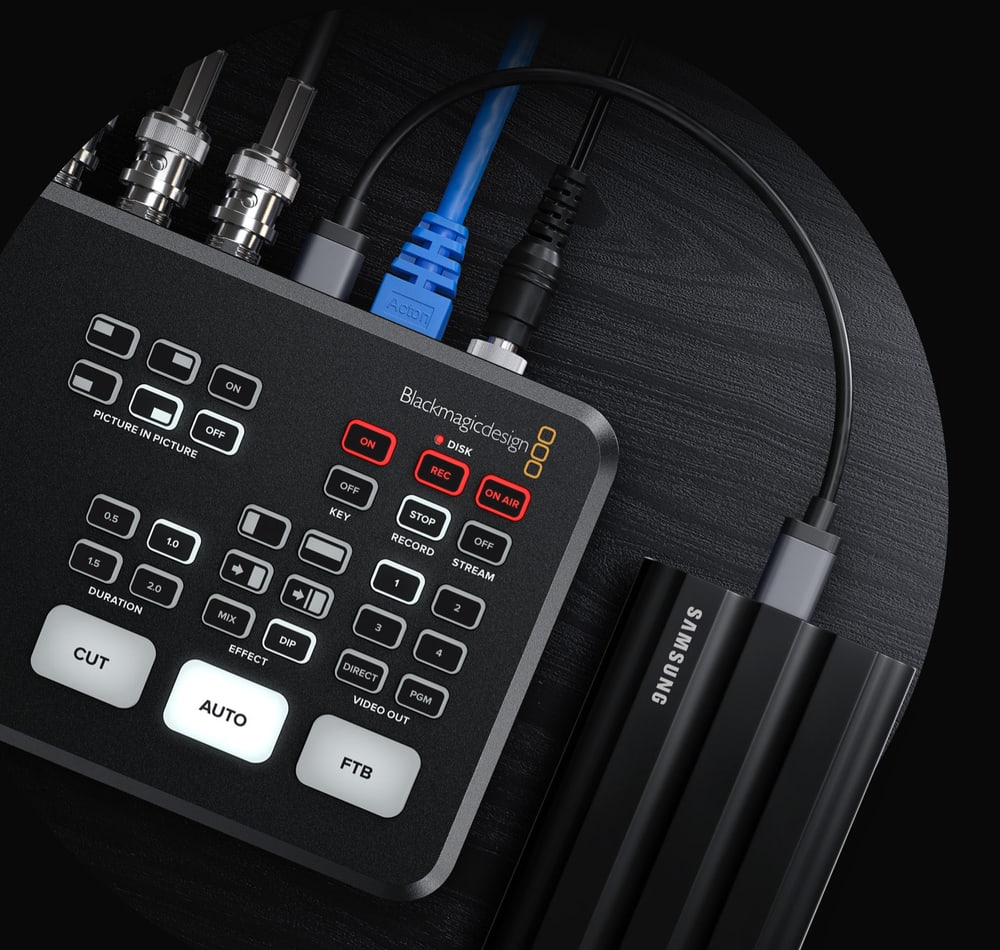

Las variantes ATEM SDI Pro y Extreme admiten además la grabación directa de vídeo transmitido en discos USB. Esto permite realizar grabaciones de larga duración —en el mismo formato H.264 con audio AAC en el que se realiza la transmisión— y su posterior subida a otras plataformas de vídeo en línea, como YouTube o Vimeo. Las consolas admiten la grabación secuencial continua en varios discos conectados, por ejemplo, mediante un concentrador USB. La configuración de la grabación y la selección de discos se pueden realizar mediante el programa ATEM Software Control; la salida multiview muestra el estado de la grabación.

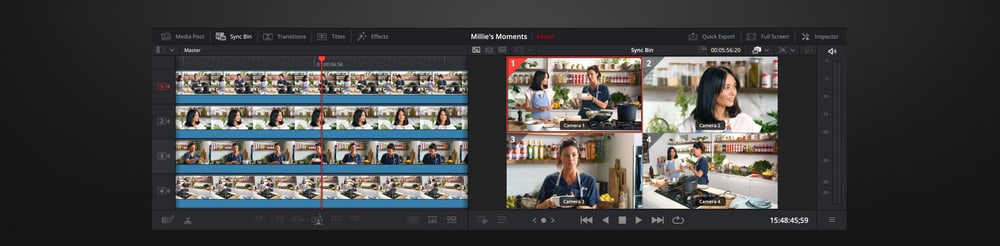

Las versiones ATEM SDI Pro ISO y Extreme ISO permiten la posproducción posterior de programas en directo gracias a la grabación simultánea de varias pistas de vídeo, es decir, todas las entradas sin editar y la salida del programa, incluidos los metadatos y el código de tiempo. Junto con los vídeos, también se guardan las imágenes estáticas utilizadas. De este modo, los usuarios pueden editar fácilmente un programa ya emitido mediante correcciones de color, efectos y nuevos gráficos. La parte de audio del programa también se graba para su posterior posproducción de audio.

Los modelos ISO también pueden guardar el proyecto en el formato de la aplicación DaVinci Resolve, ¡por lo que se puede abrir posteriormente con un solo clic del ratón! El archivo del proyecto conserva todos los cortes, efectos de transición e imágenes estáticas. Gracias a ello, es posible modificar fácilmente el montaje de las pistas o sustituirlas por completo mediante la función DaVinci Resolve Sync Bin para el montaje multicámara.

Conversión de estándares de vídeo

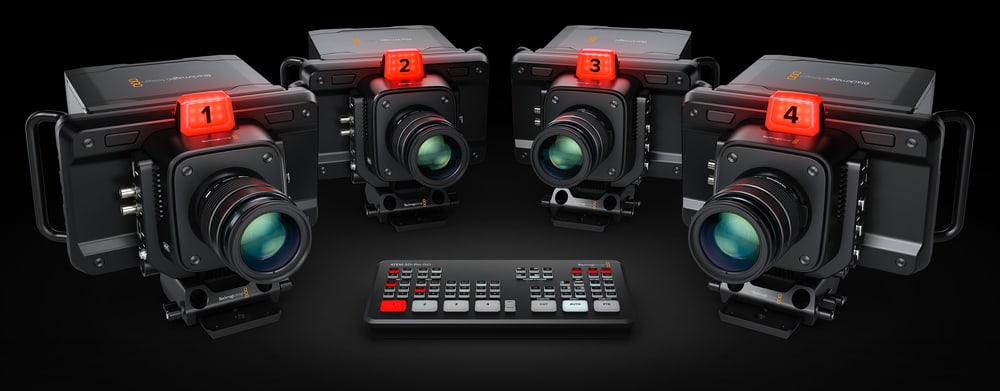

Cada una de las entradas 3G-SDI está equipada con una función de conversión de estándares de vídeo: los controladores ATEM SDI convierten automáticamente la señal de entrada de 1080p, 1080i o 720p al estándar seleccionado por el controlador. A las salidas SDI «Aux» se les puede asignar cualquier señal de origen, incluyendo comandos y estados de señalización para el control de las cámaras. En las variantes ATEM SDI Pro y ATEM SDI Extreme, también se puede visualizar una vista previa multiview mediante la salida SDI.

ATEM Software Control

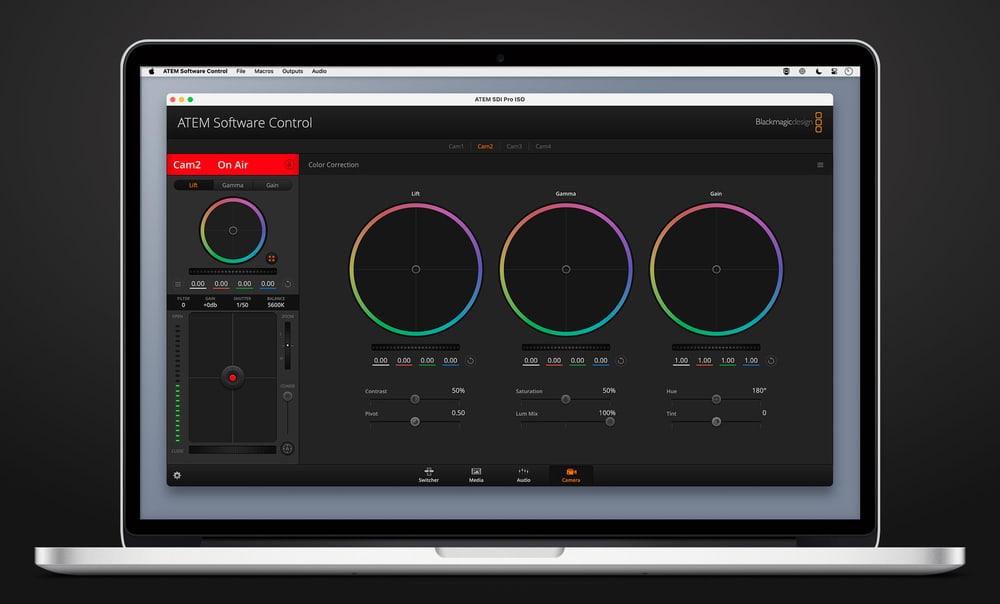

¡La aplicación ATEM Software Control, incluida de forma gratuita, libera todo el potencial oculto de los mezcladores ATEM SDI! Permite configurar completamente todas las funciones del mezclador a través de una interfaz USB o Ethernet; además, la interfaz de red permite la conexión de varios usuarios. La biblioteca de medios integrada sirve para importar imágenes RGBA estáticas desde la aplicación ATEM Software Control para logotipos, títulos o pantallas de inicio; también se pueden importar gráficos desde Photoshop gracias al complemento incluido. Además, se pueden guardar los ajustes del mezclador en archivos XML o controlar de forma remota los grabadores de disco HyperDeck a través de la interfaz Ethernet.

Efectos de croma y DVE
El modelo ATEM SDI Extreme ofrece cuatro efectos de croma para crear fácilmente estudios virtuales espectaculares con hasta cuatro cámaras. Gracias a sus ocho entradas, se pueden conectar cuatro cámaras más el mismo número de fondos generados desde el sistema de estudio virtual. También se pueden crear posiciones de cámara estáticas y utilizar imágenes estáticas de las bibliotecas internas y los reproductores multimedia como fondo. Por supuesto, existe la posibilidad de crear macros para cambiar de cámara y guardar los fondos correctos en las bibliotecas multimedia.

Además de dos efectos DVE independientes en los modelos ATEM SDI Extreme, también está disponible el potente procesador de composición SuperSource con otras cuatro capas DVE y una capa adicional para el fondo. Cualquiera de las entradas de la mesa de regidor ATEM SDI Extreme puede utilizarse como fuente para las distintas capas DVE, que posteriormente se combinan con el fondo seleccionado de la biblioteca multimedia.

Multiview

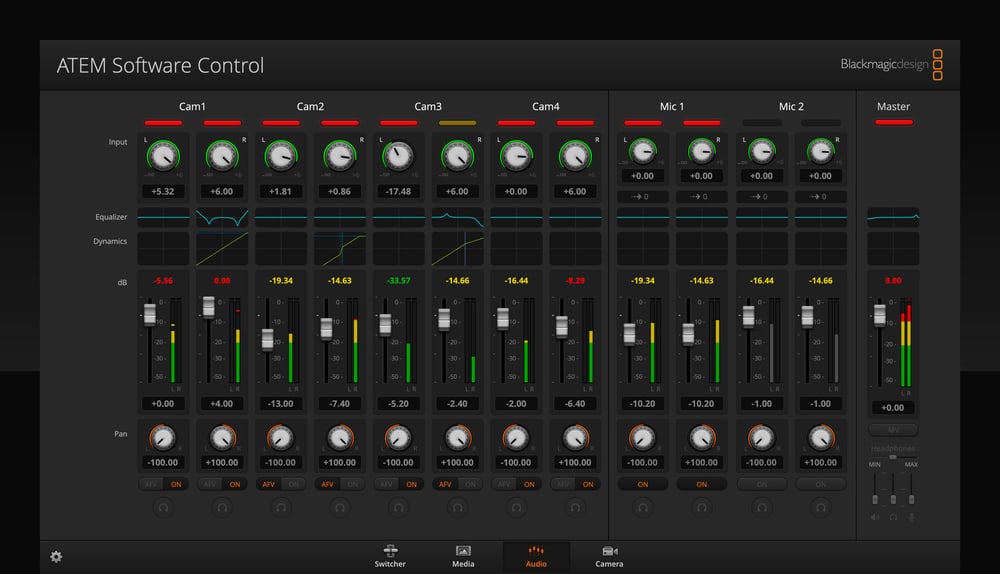

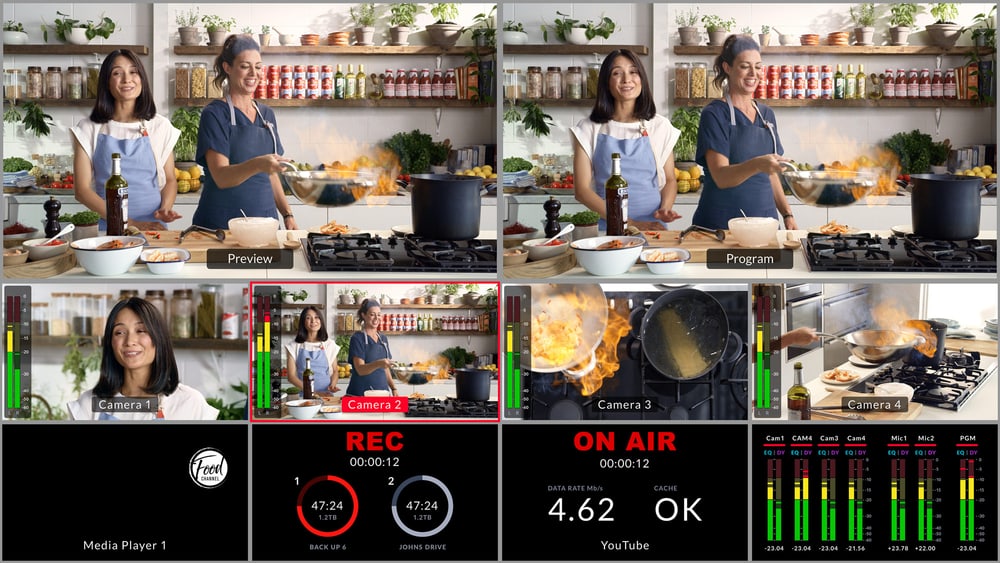

En producciones más complejas con un mayor número de cámaras, es necesario supervisar todas las salidas de las cámaras y otras fuentes de vídeo conjuntamente, en un único monitor. Los modelos ATEM SDI Pro y ATEM SDI Extreme ofrecen una salida multiview profesional para visualizar la vista previa de todas las entradas de vídeo y las vistas previas de Programa y Preview en un monitor SDI. Cada una de las vistas de las cámaras muestra también el nombre, los medidores de audio y el indicador de señalización (tally). ¡La variante ATEM SDI Extreme admite una vista de hasta 16 segmentos! La vista multiview muestra también el reproductor de medios, el estado de grabación y de streaming, y la mesa de mezclas virtual Fairlight.

Funciones principales de las consolas ATEM SDI

• Unidad de control en miniatura con panel de control integrado
• Hasta 8 entradas para conectar cámaras y otros equipos
• Transmisión a través de Ethernet en los modelos ATEM SDI Pro y Extreme
• Compatible con conexiones de datos 4G y 5G de teléfonos en los modelos ATEM SDI Pro y Extreme
• Grabación de vídeo H.264 en discos USB en los modelos ATEM SDI Pro y Extreme
• Conversión automática de estándares y sincronización en todas las entradas SDI
• Aplicación gratuita ATEM Software Control para macOS y Windows
• 4 efectos de croma con el ATEM Advanced Chroma Keyer en la variante ATEM SDI Extreme
• Hasta 6 efectos DVE independientes en el producto ATEM SDI Extreme
• Vista previa multivista de 16 segmentos en la versión ATEM SDI Extreme
