Blackmagic Design ATEM Mini Pro

Producción independiente sin necesidad de un codificador adicional

Los sistemas de control ATEM Mini permiten crear fácilmente presentaciones corporativas profesionales a través de servicios como Skype o Zoom, o programas en directo, por ejemplo, para la plataforma YouTube, utilizando hasta cuatro entradas de cámara, dos entradas estéreo de micrófono/línea, o la posibilidad de integrar en el programa la salida de una consola de videojuegos o un ordenador, como por ejemplo una presentación de PowerPoint. Las funciones de efectos integradas permiten crear efectos de fundido o tomas de tipo «imagen en imagen», por ejemplo, para la creación de vídeos con comentarios en directo. Todos los modelos de la serie ATEM Mini cuentan con una interfaz USB que funciona en modo cámara web para la salida de la emisión en streaming y una salida HDMI adecuada, por ejemplo, para la proyección mediante televisores y proyectores. El modelo ATEM Mini Pro permite utilizar la interfaz USB también para grabar en discos USB. Las entradas de micrófono permiten conectar micrófonos para grabar entrevistas y comentarios de presentaciones.

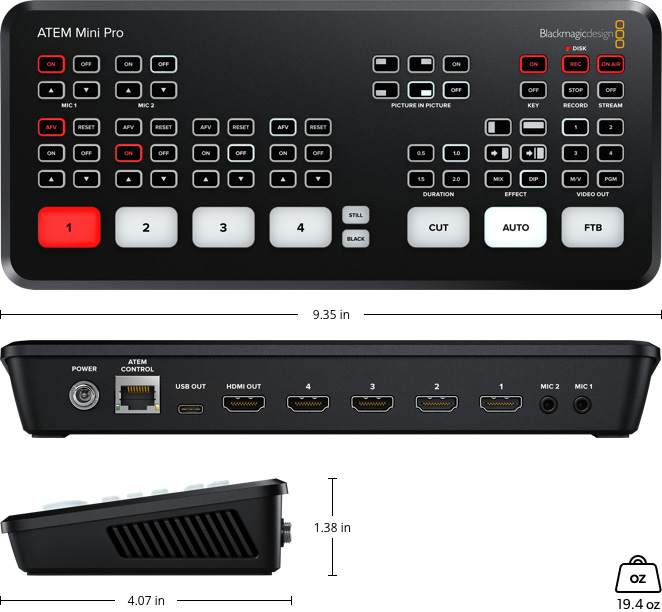

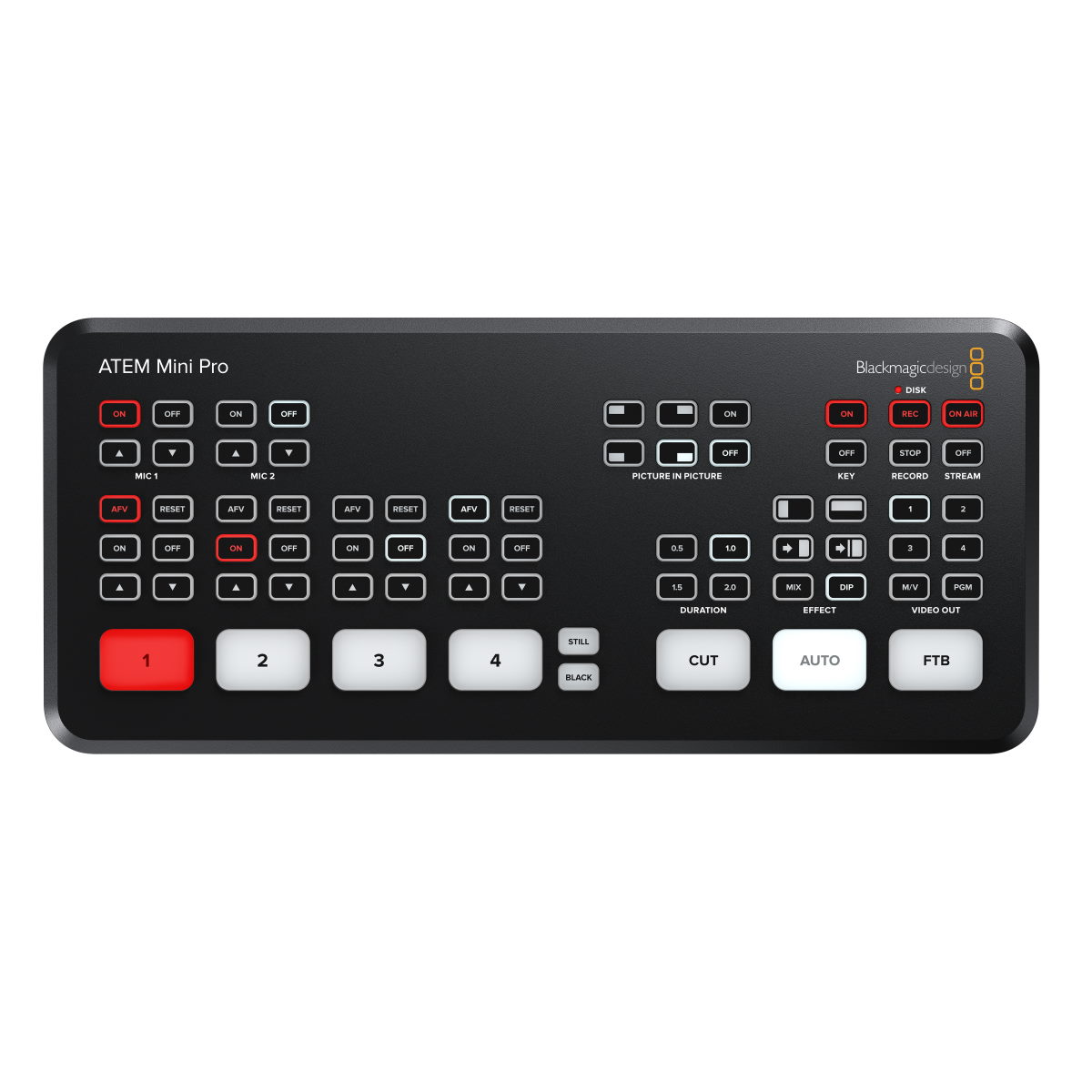

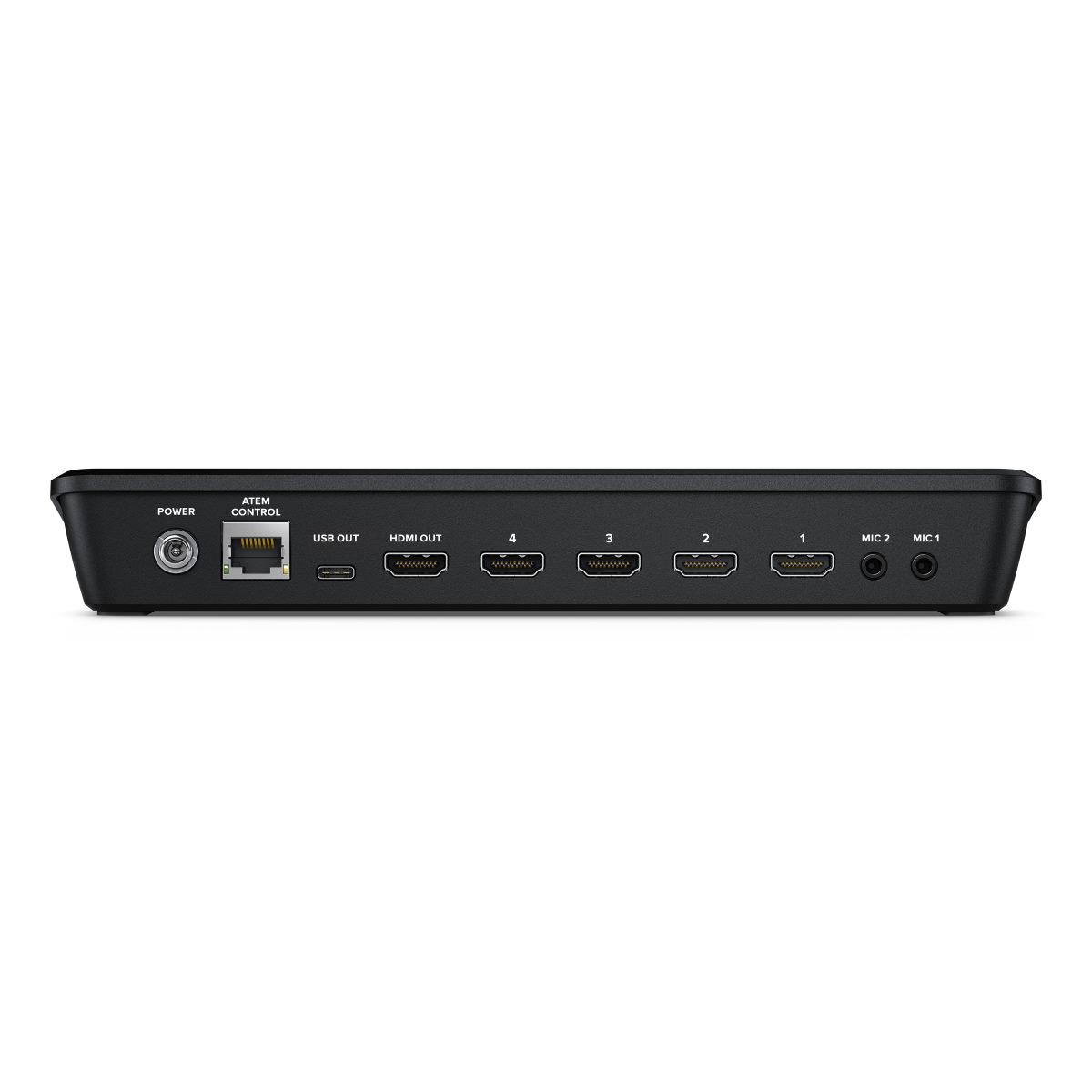

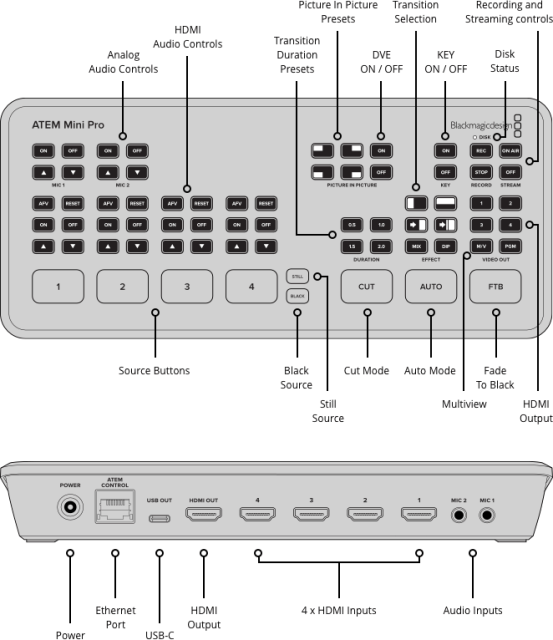

Las consolas ATEM Mini están equipadas con un panel de control integrado y compacto con botones lo suficientemente grandes como para poder utilizarlos al tacto; de este modo, la consola se puede manejar fácilmente incluso durante las presentaciones. El panel trasero cuenta con todas las interfaces para vídeo, audio y control remoto. El modelo ATEM Mini Pro ofrece además nuevos botones para controlar la grabación y la transmisión, así como para cambiar la salida entre las cámaras y los modos Programa y Multiview. El panel trasero alberga entradas HDMI para cámaras u otras fuentes de vídeo, entradas de micrófono, interfaz USB y salida HDMI.

Los mezcladores ATEM Mini representan un nuevo hito en facilidad de uso: los usuarios cambian entre fuentes de vídeo pulsando los botones del 1 al 4. Se puede elegir un corte normal (pulsando el botón Cut) o una transición con efectos (Auto). En el modo Auto se puede elegir entre una transición normal o efectos como la transición a color y efectos DVE tipo desplazamiento de imagen. Por supuesto, existe la posibilidad de seleccionar rápidamente la posición de la imagen en el modo «Picture in Picture», y tampoco falta la memoria para imágenes estáticas: títulos, logotipos, etc.

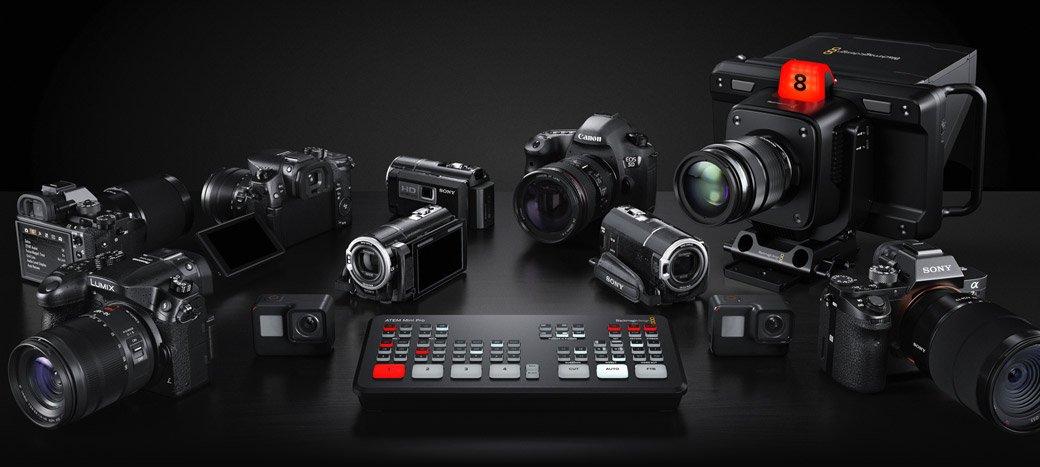

Gracias a las cuatro entradas HDMI independientes, es posible gestionar hasta cuatro fuentes de vídeo (hasta 1080p60), incluidas cámaras profesionales. La sincronización en todas las entradas garantiza una compatibilidad perfecta con todas las fuentes de vídeo habituales, por ejemplo, al trabajar con equipos desconocidos en nuevos lugares de trabajo. ¡De este modo, los conciertos, eventos sociales, representaciones teatrales y otros programas que se retransmiten pueden grabarse fácilmente incluso con cámaras de cine digitales profesionales!

Para una compatibilidad máxima, el ATEM Mini está equipado con una salida USB que funciona en modo de cámara web. Esto garantiza la posibilidad de empezar a trabajar inmediatamente con cualquier programa o plataforma de retransmisión en directo, como Open Broadcaster, Skype, Zoom, XSplit Broadcaster, YouTube Live, Facebook Live, Twitch, Periscope, Livestream, Wirecast, etc.

Codificador de hardware
El modelo ATEM Mini Pro incorpora además un codificador de hardware para la transmisión en directo de programas a través de una interfaz Ethernet. Esto permite transmitir, por ejemplo, a plataformas como YouTube, Facebook y Twitch, con alta calidad, sin riesgo de pérdida de fotogramas y con una configuración más sencilla. La aplicación ATEM Software Control ofrece una serie de funciones para configurar la transmisión; además, la vista previa del estado de la emisión se muestra en la salida multivista, incluyendo el flujo de datos.

Grabación en discos USB
La variante ATEM Mini también admite la grabación directa de vídeo transmitido en discos USB. Esto permite realizar grabaciones de larga duración —en el mismo formato H.264 con audio AAC en el que se realiza la transmisión— y su posterior subida a otras plataformas de vídeo en línea, como YouTube y Vimeo. El ATEM Mini Pro admite la grabación secuencial continua en varios discos conectados, por ejemplo, mediante un concentrador USB o el producto Blackmagic MultiDock. La configuración de la grabación y la selección de discos se pueden realizar mediante el programa ATEM Software Control, y la salida multivista muestra el estado de la grabación.

Entradas/salidas
Dos entradas de audio estéreo independientes con conectores jack de 3,5 mm permiten utilizar, por ejemplo, micrófonos de solapa para la retransmisión de entrevistas y debates. El núcleo de audio de las consolas ATEM Mini se basa en tecnologías de la marca Fairlight para una mezcla de alta calidad y estable de todas las fuentes de audio (HDMI, ambas entradas de micrófono) en tiempo real.

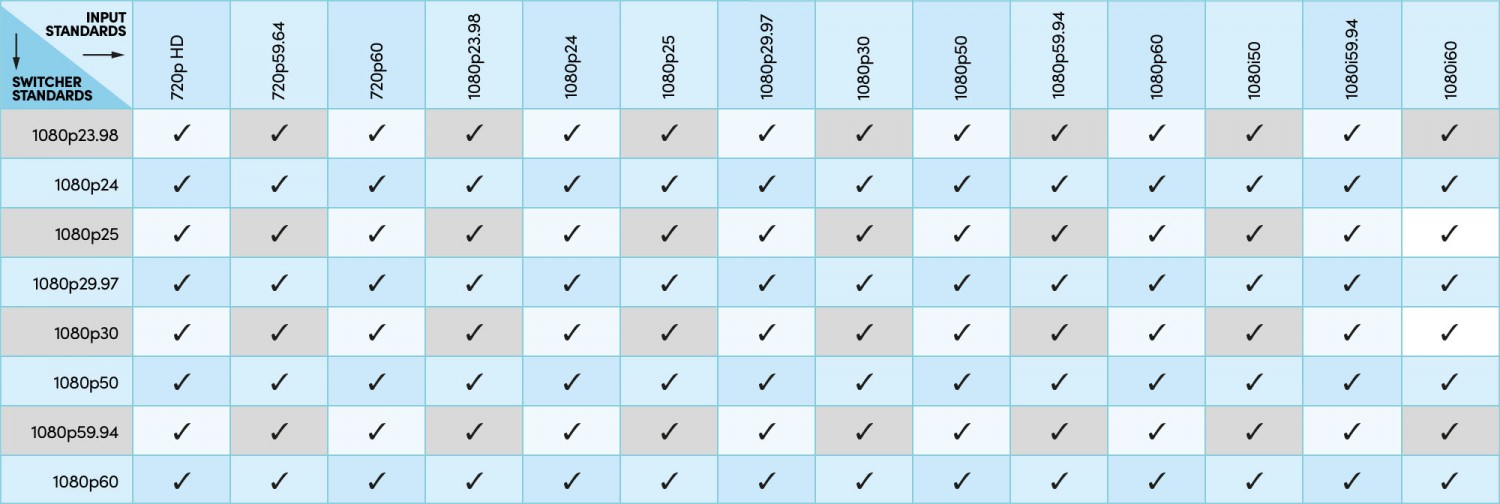

Cada una de las entradas HDMI está totalmente sincronizada y convierte automáticamente las señales 1080p, 1080i y 720p a la resolución actual de la mesa de regiduría. En el modo de trabajo Program/Preview, la salida HDMI puede mostrar una vista previa de la señal de las cámaras o del programa que se está creando; el modelo ATEM Mini Pro ofrece además una salida multivista.

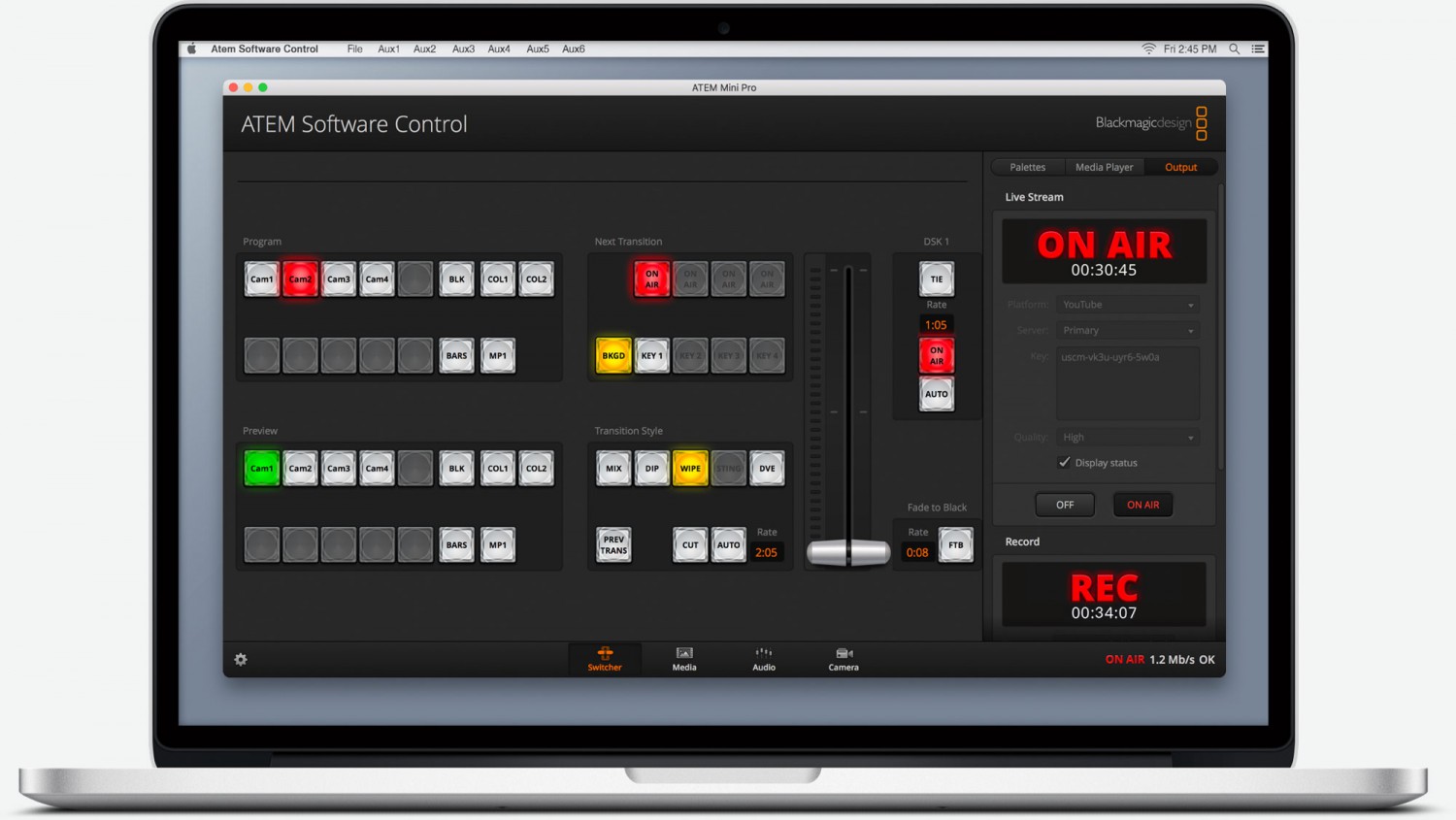

ATEM Software Control
¡La aplicación ATEM Software Control, incluida de forma gratuita, libera todo el potencial oculto del ATEM Mini! Permite configurar completamente todas las funciones del mezclador a través de una interfaz USB o Ethernet; además, la interfaz de red permite la conexión de varios usuarios. La configuración del mezclador se puede guardar en archivos XML, ¡y también ofrece la posibilidad de controlar de forma remota los grabadores de disco HyperDeck a través de Ethernet!

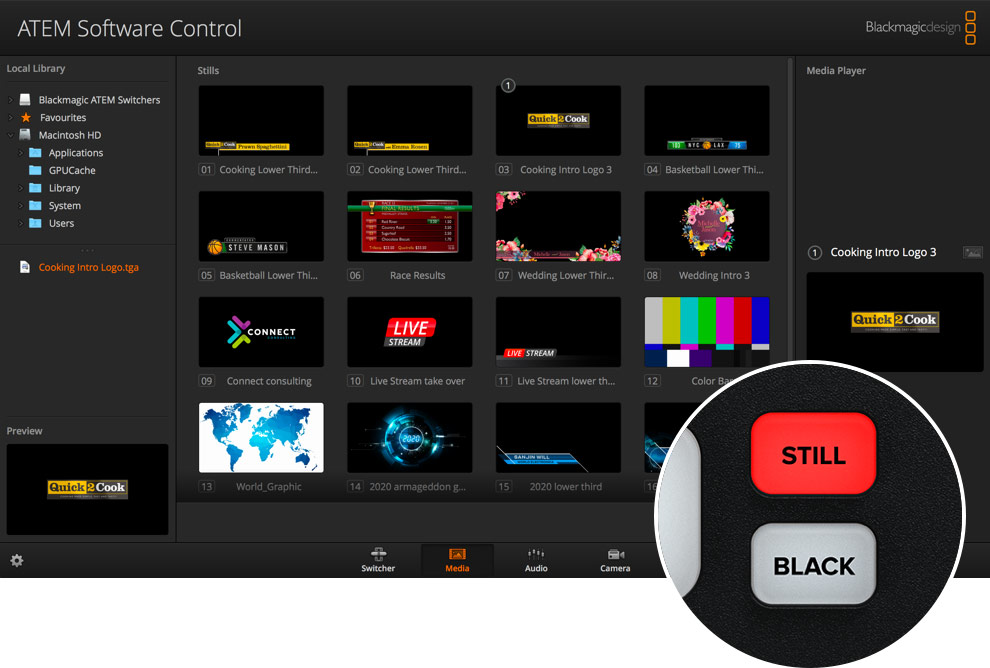

Biblioteca multimedia
La biblioteca multimedia integrada sirve para importar hasta 20 imágenes estáticas, incluidos canales alfa para logotipos, títulos o pantallas de inicio; además, es posible guardar imágenes individuales de la salida o importar gráficos desde Photoshop gracias al complemento incluido. Esto permite cambiar rápidamente, por ejemplo, las tablas de resultados e incorporarlas rápidamente a la emisión. Otra función heredada de las mesas de regiduría profesionales ATEM es ATEM Advanced Chroma Key para el croma, es decir, la eliminación del fondo de croma (normalmente verde).

Multivisión
En producciones más complejas con un mayor número de cámaras, es necesario supervisar todas las salidas de las cámaras y otras fuentes de vídeo conjuntamente, en un único monitor. El modelo ATEM Mini Pro ofrece una salida multivisión profesional para visualizar la vista previa de las cuatro entradas de vídeo y las vistas previas de Programa y Previsualización en un único monitor o televisor HDMI. Cada una de las vistas de las cámaras muestra también el nombre, los medidores de audio y el indicador de señalización (tally). La vista multivisión muestra asimismo el reproductor multimedia (es decir, el gráfico seleccionado actualmente), el estado de grabación y de streaming, y la mesa de mezclas virtual Fairlight.

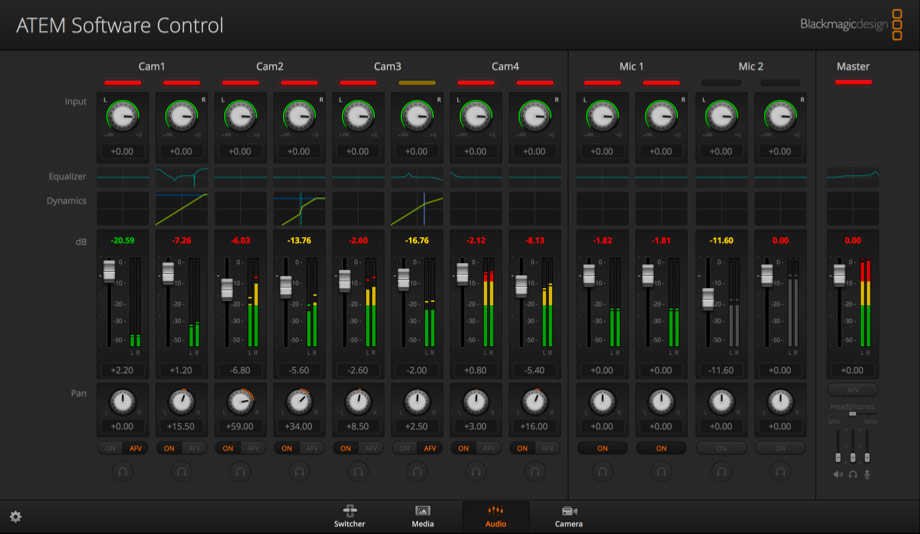

Gracias a la mesa de mezclas virtual Fairlight, las consolas ATEM permiten mezclar 12 canales de todas las entradas de audio. Cada canal se puede ajustar de forma independiente mediante un ecualizador paramétrico de seis bandas, un compresor, un limitador, un expansor y una puerta de ruido.

Control remoto de las cámaras BMPCC4K/6K
En producciones más grandes, también resulta muy útil el control remoto de las cámaras: ¡los modelos Blackmagic Pocket Cinema Camera 4K y 6K permiten el control remoto a través de la interfaz HDMI directamente desde las salas de control ATEM Mini! No solo se pueden modificar los ajustes básicos de las cámaras, sino también su sistema integrado de correcciones de color, cambiando así los parámetros de ISO, color, apertura, enfoque o zoom. Se dispone de una interfaz al estilo de las unidades CCU tradicionales o, en su caso, de la interfaz de usuario completa de DaVinci para realizar correcciones más complejas.
