Blackmagic Design Studio Converter

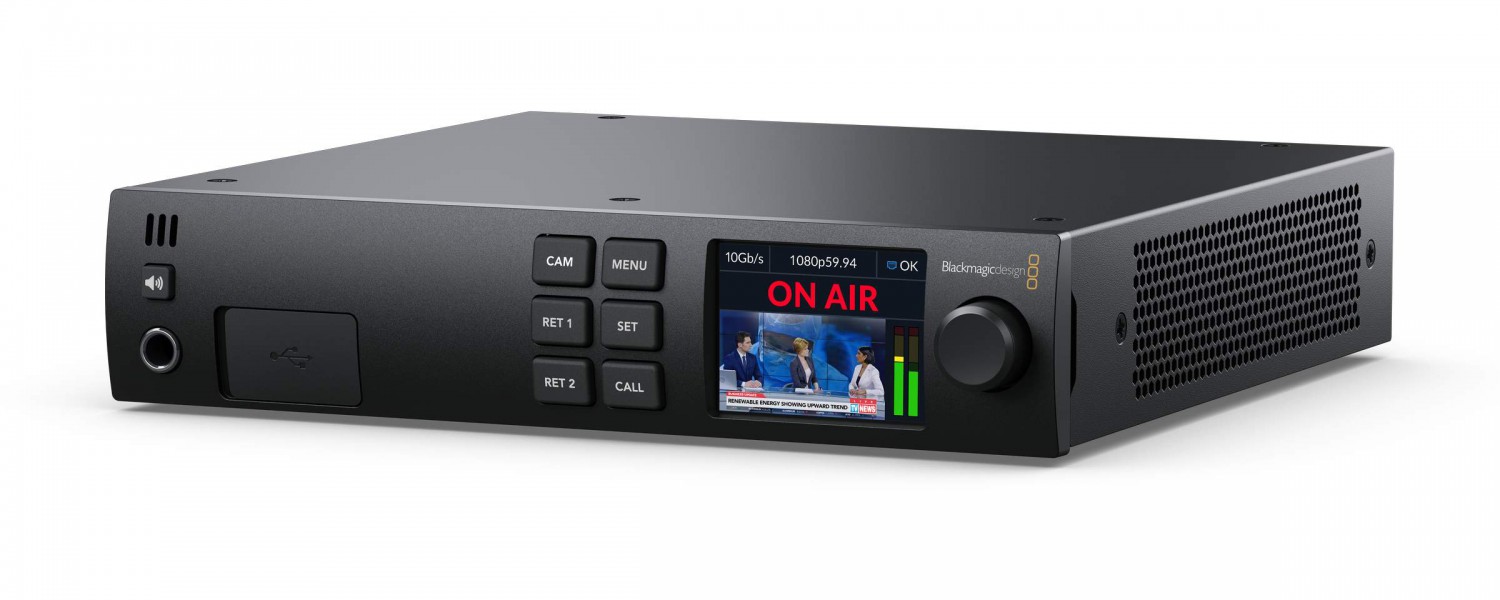

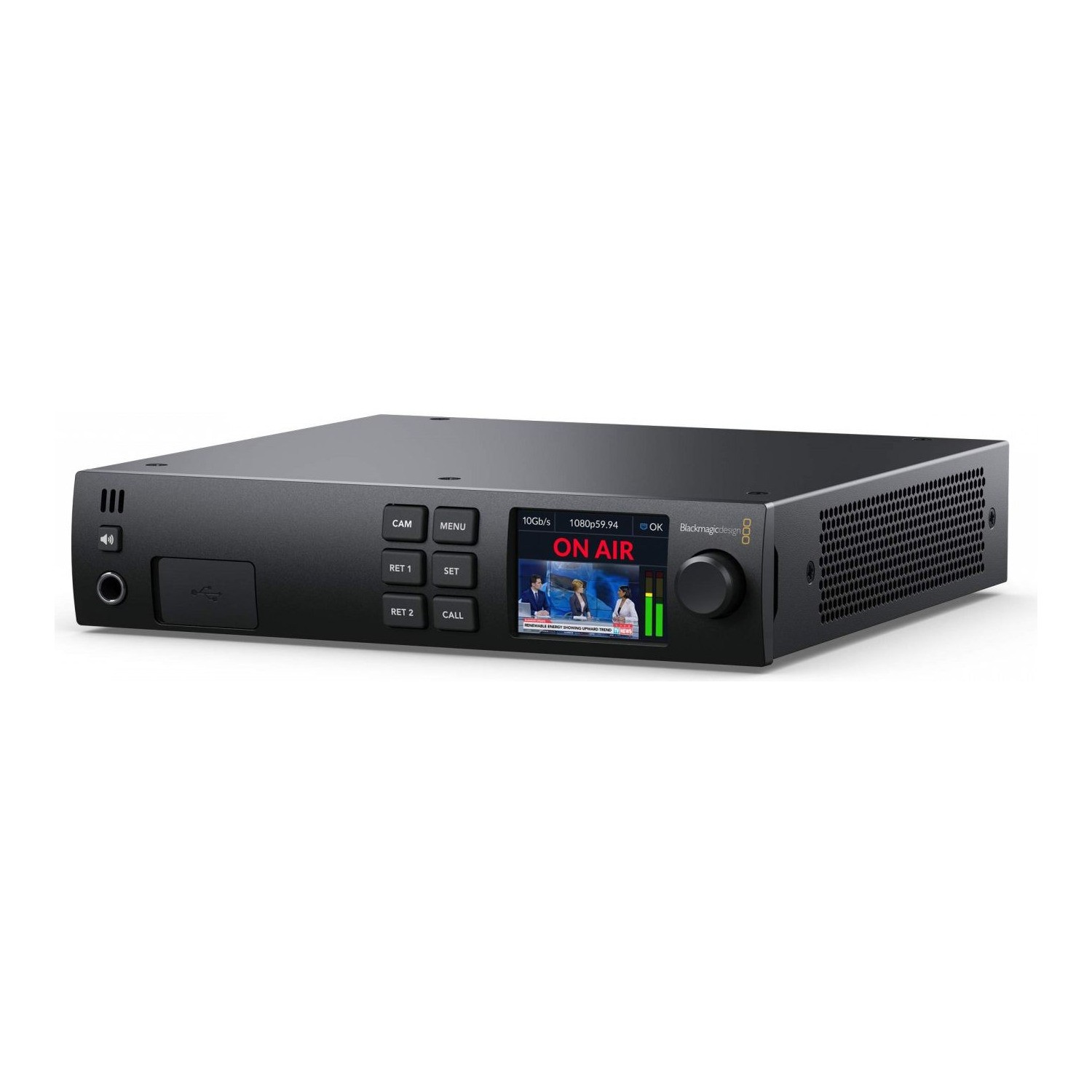

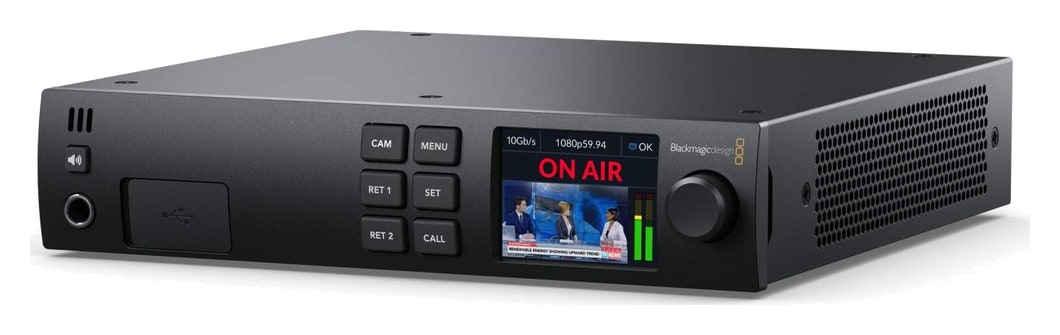

Blackmagic Design Studio Converter es un conversor para las cámaras de estudio Blackmagic con conexión 10G Ethernet (Studio Camera 4K Pro, 4K Pro G2 y 6K Pro). Por un único cable Cat 6A económico transmite el vídeo de la cámara, el retorno de programa, el código de tiempo, la referencia, el tally, el talkback, el control de la cámara y la alimentación PoE, de forma similar a una costosa solución de fibra SMPTE. En la sala de control ofrece 2 salidas 12G-SDI, 2 entradas de retorno SDI, una salida de monitorización 3G-SDI, código de tiempo y referencia Tri-Sync o Black Burst, talkback, una pantalla LCD de 2,2″, una salida de auriculares y un altavoz.

Toda la conexión de la cámara por un solo cable

Vídeo, señales de retorno, tally, talkback, control y alimentación de la cámara viajan por un único cable de cobre 10G Ethernet.

10G Ethernet con PoE de 90 W2× salida 12G-SDI2× entrada de retorno SDITri-Sync / Black Burst

Como la fibra SMPTE, pero más barato

El conversor alimenta la cámara por el cable Ethernet, así que no necesita fuente de alimentación junto a la cámara. En la sala de control distribuye todas las señales de vídeo, audio y talkback a conectores estándar.

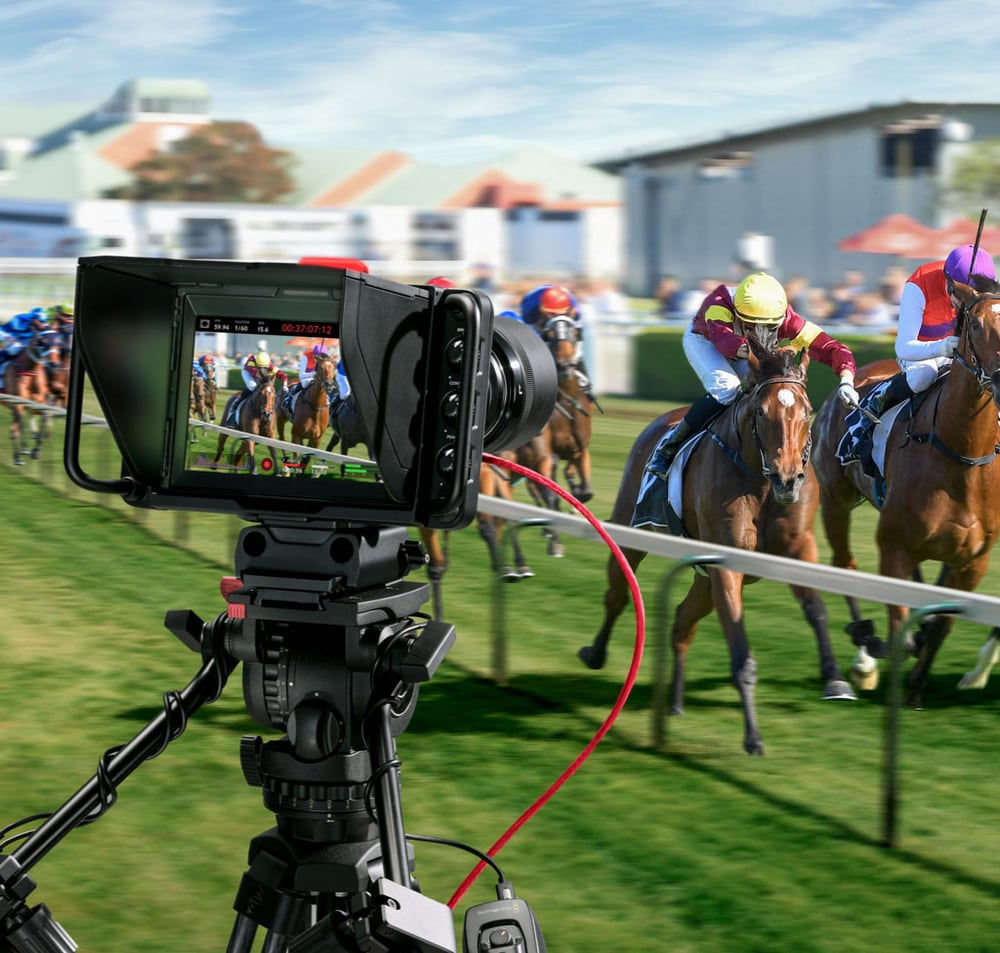

La cámara lejos del mezclador

La cámara no necesita fuente de alimentación propia, así que puede situarse lejos del mezclador. Para tramos cortos basta un cable Cat 6, para tramos largos es adecuado un cable Cat 6A S/FTP bien apantallado. El conector Ethernet queda bloqueado en ambos equipos para que no se suelte.

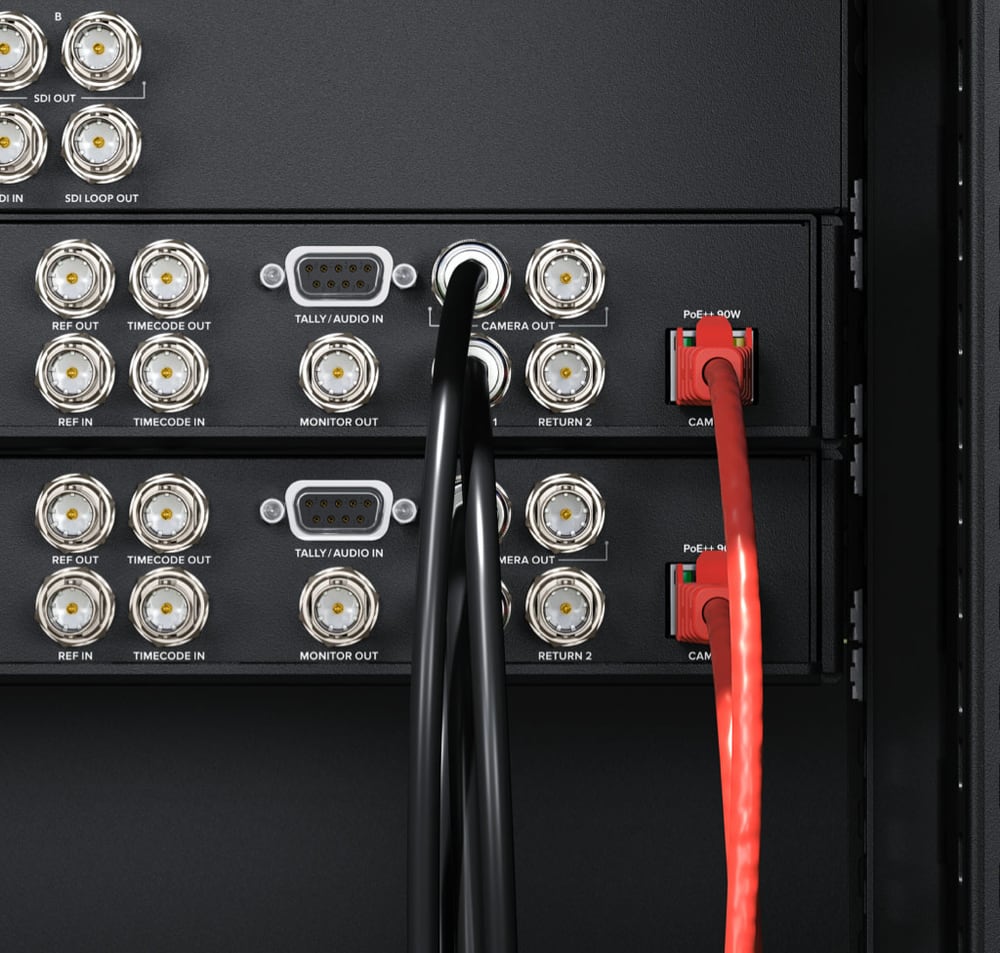

En la sala de control

Una salida 12G-SDI de la cámara va al mezclador y la otra, por ejemplo, a un grabador HyperDeck Studio para una grabación ISO limpia. La entrada de retorno 1 lleva el programa del mezclador al visor de la cámara y la entrada 2 otra señal – teleprompter, gráficos u otra cámara – a la salida HDMI de la cámara.

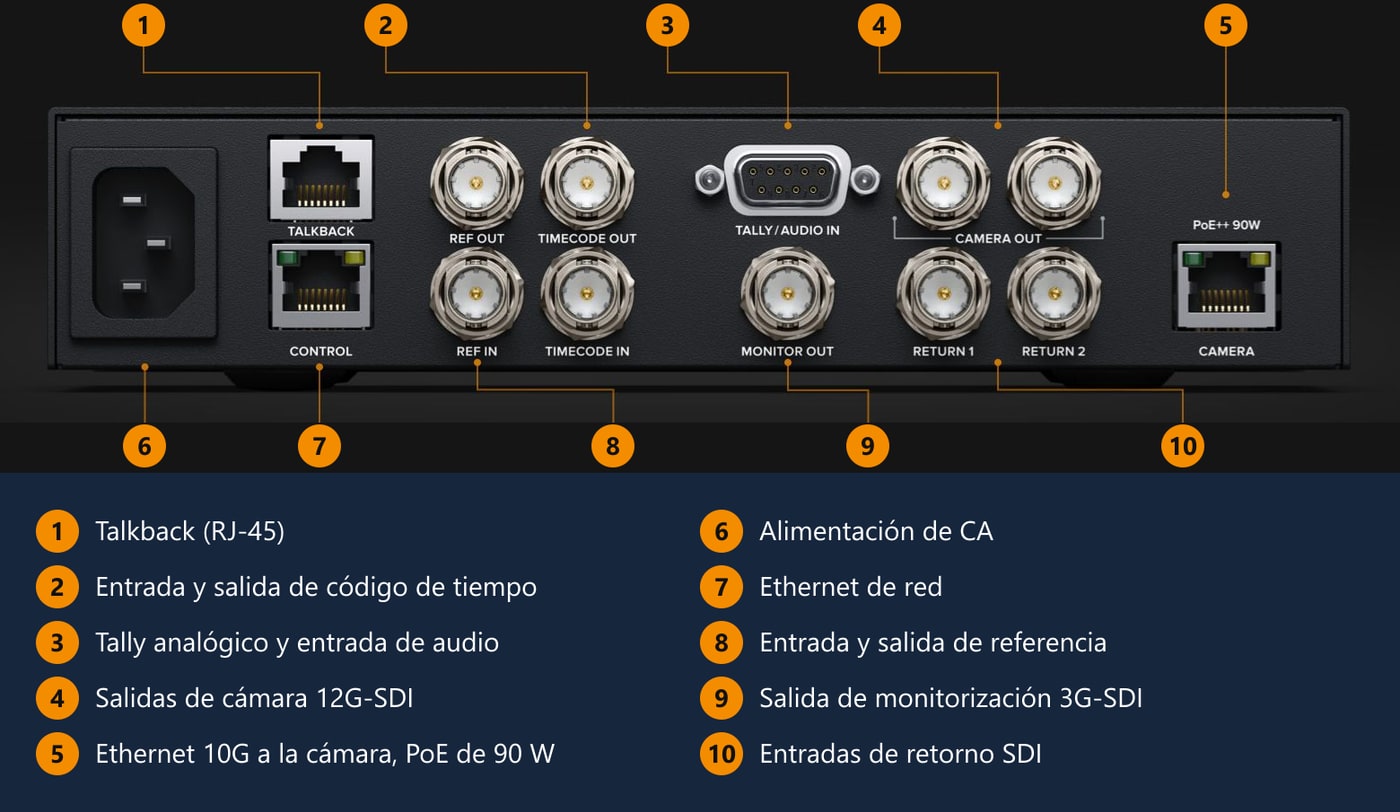

Conectores y controles

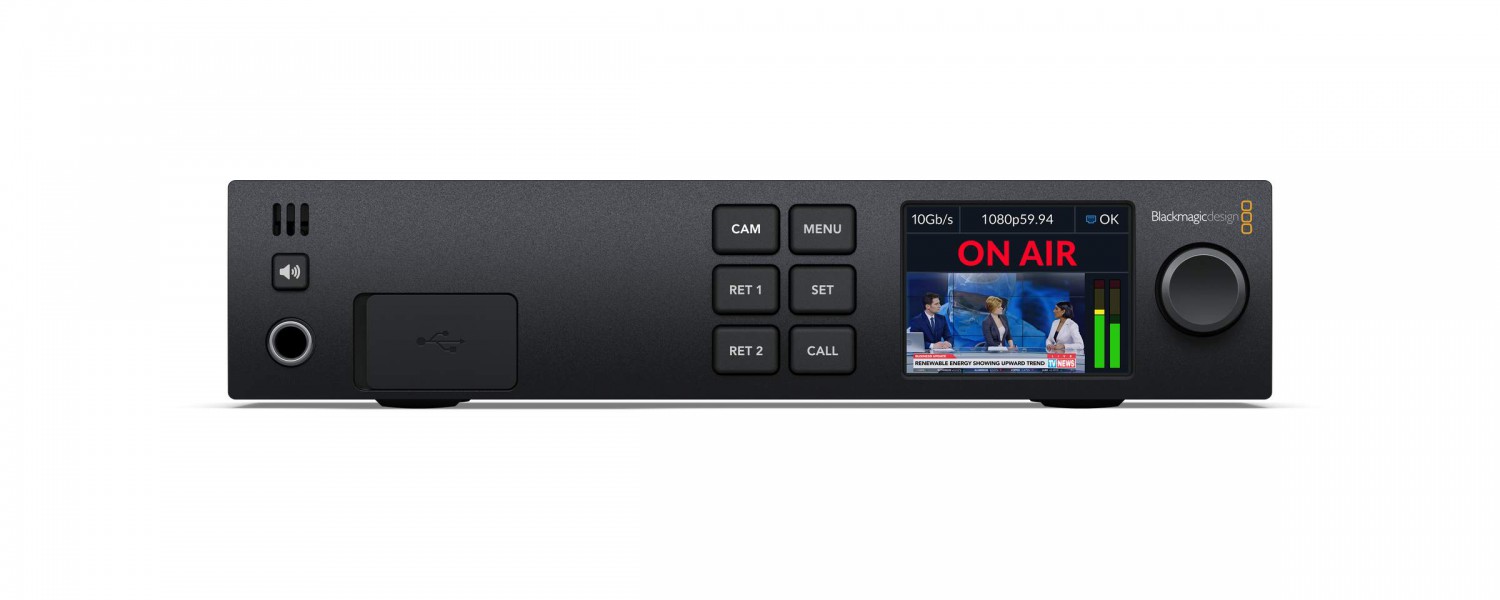

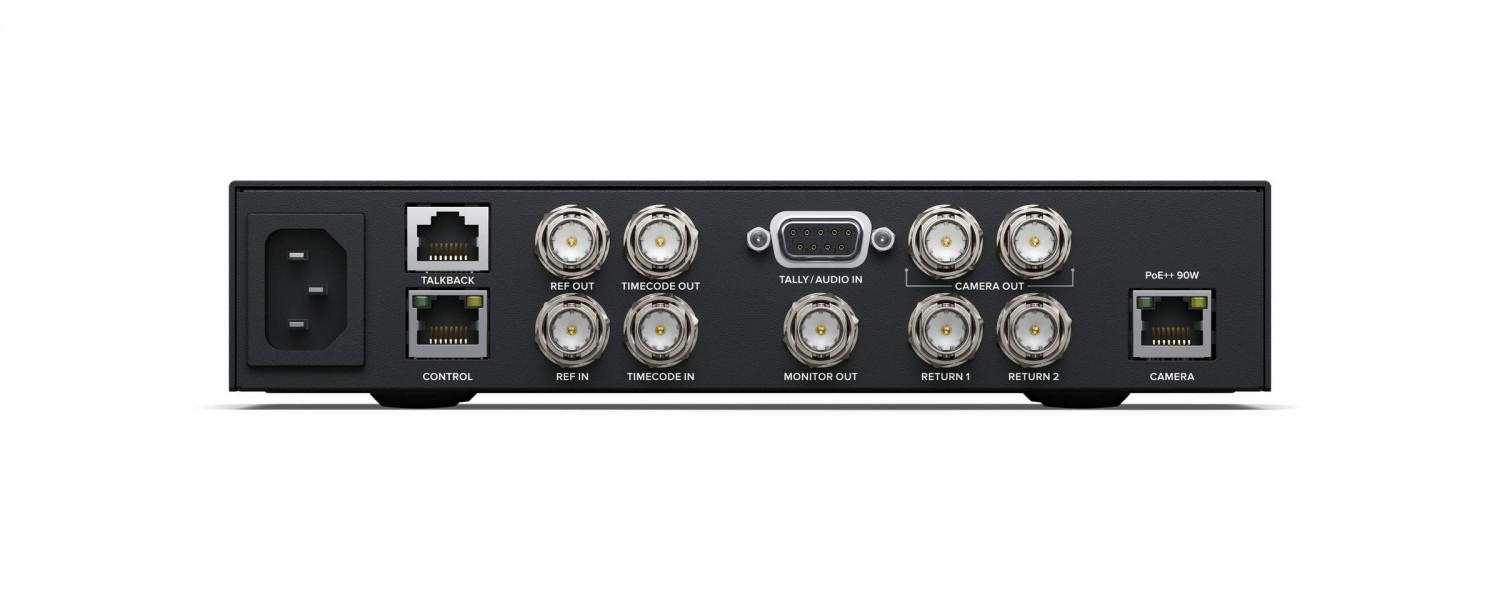

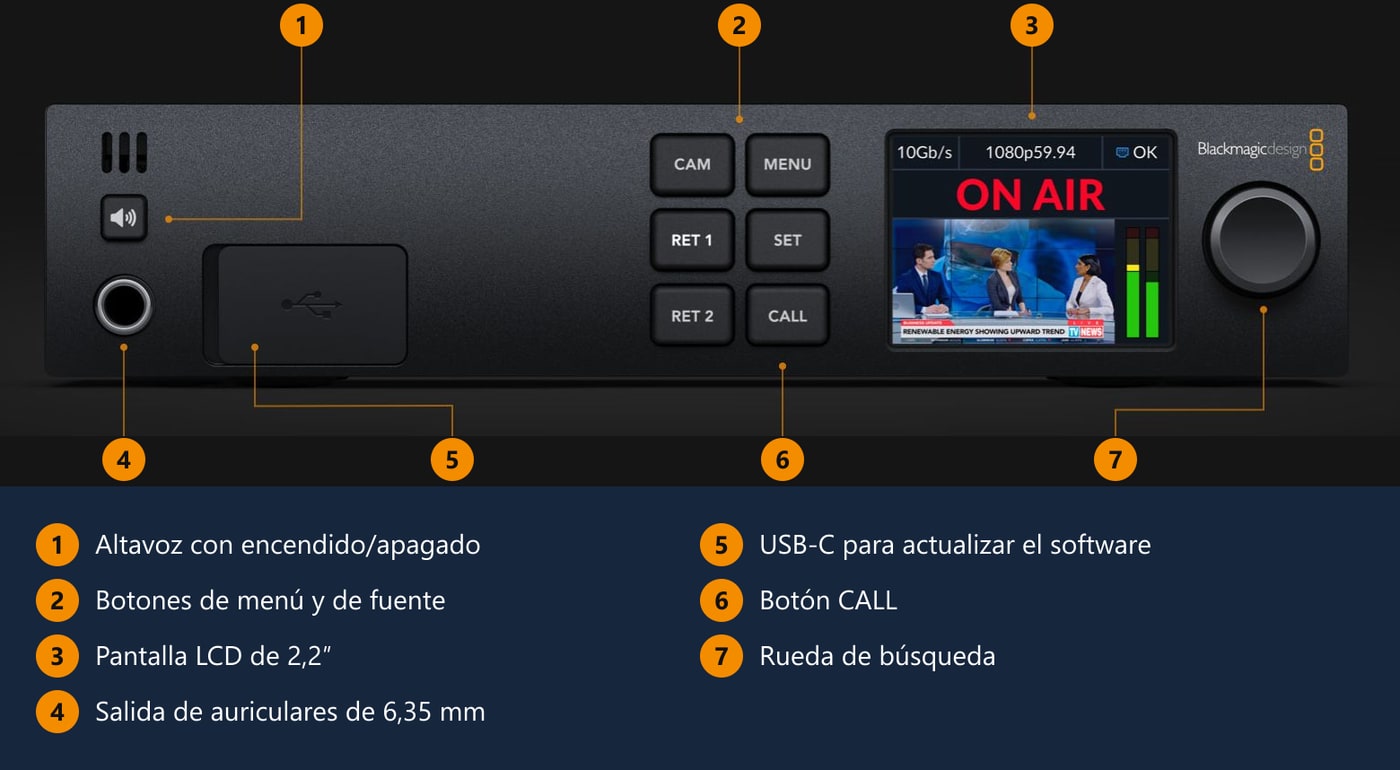

El panel frontal sirve para la supervisión y el manejo, el panel trasero para la conexión con la cámara y con el equipo de la sala de control.
