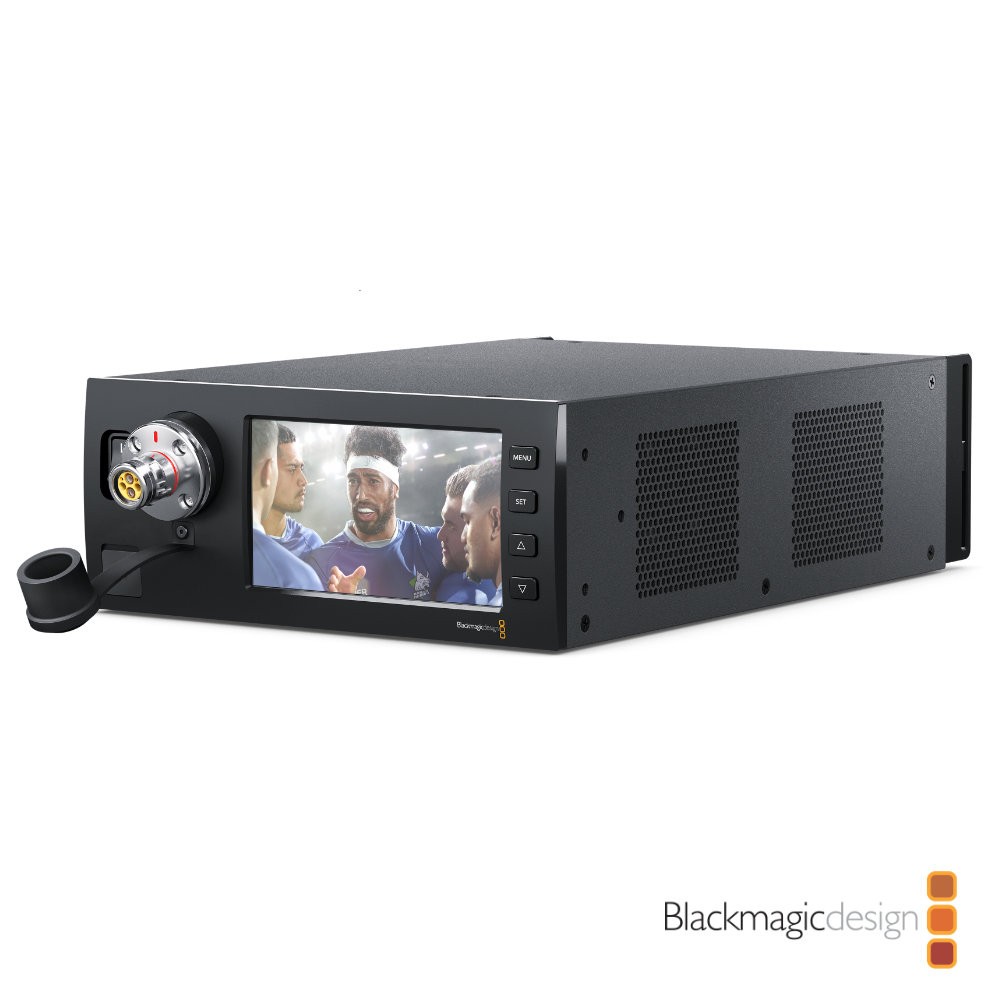

Blackmagic Design Studio Fiber Converter

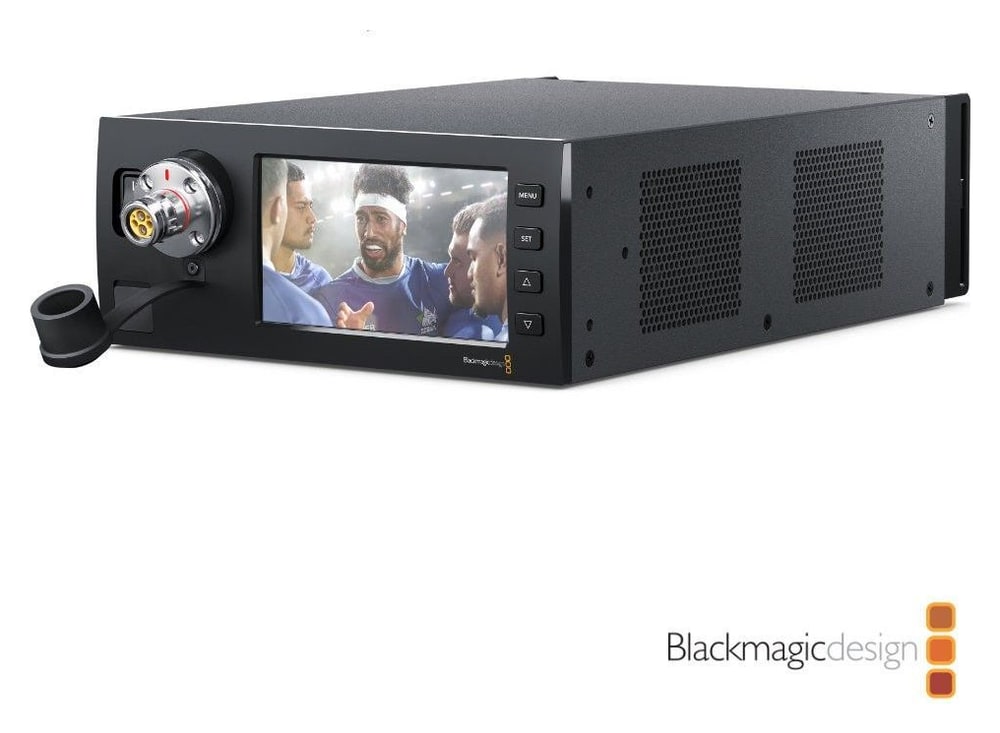

El Blackmagic Studio Fiber Converter es el extremo de estudio de la cadena de cámara SMPTE: convierte la conexión óptica procedente de la cámara de nuevo en vídeo 12G-SDI, audio analógico, intercom, tally, PTZ y Ethernet, y alimenta la cámara remota por el mismo cable híbrido. El alcance es de hasta 2 km, y a la señal principal Ultra HD se suman tres señales de retorno HD independientes y una pantalla LCD de 5 pulgadas en el panel frontal.

El extremo de estudio de la cadena de cámara

En la sala de control o en el camión de retransmisión, el conversor reparte la señal de la cámara en conexiones de estudio habituales y alimenta la cámara remota por el mismo cable SMPTE.

Alcance de hasta 2 km12G-SDIPantalla LCD de 5″200 V por el cableTres señales de retorno

Cámara alimentada desde la sala de control

El Studio Fiber Converter envía por el cable SMPTE los 200 V estándar, de modo que alimenta la cámara y los accesorios a distancia sin preocuparse por la caída de tensión en un tendido largo.

Conexiones para la sala de control

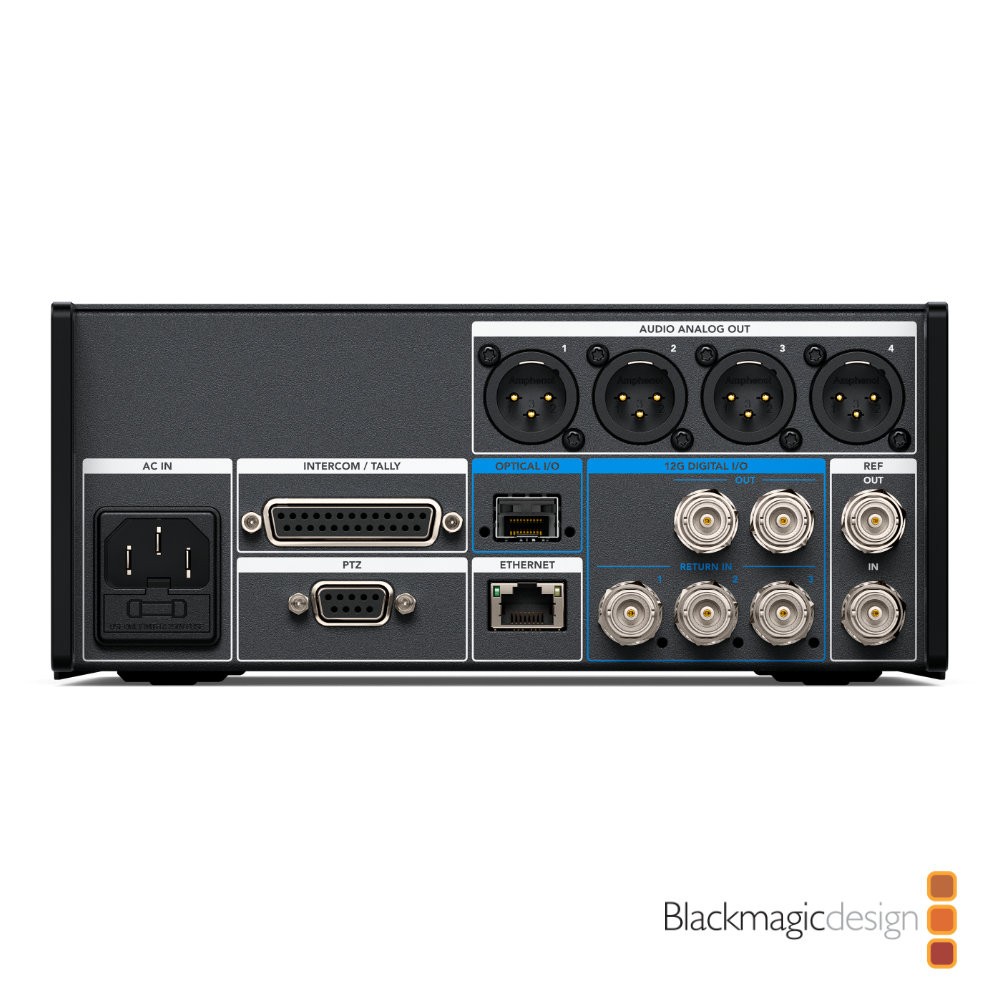

Dos salidas 12G-SDI, tres entradas de retorno 12G-SDI, cuatro salidas XLR, intercom y tally en un conector de 25 pines, PTZ, Ethernet y Ref In/Out.

Pantalla en el panel frontal

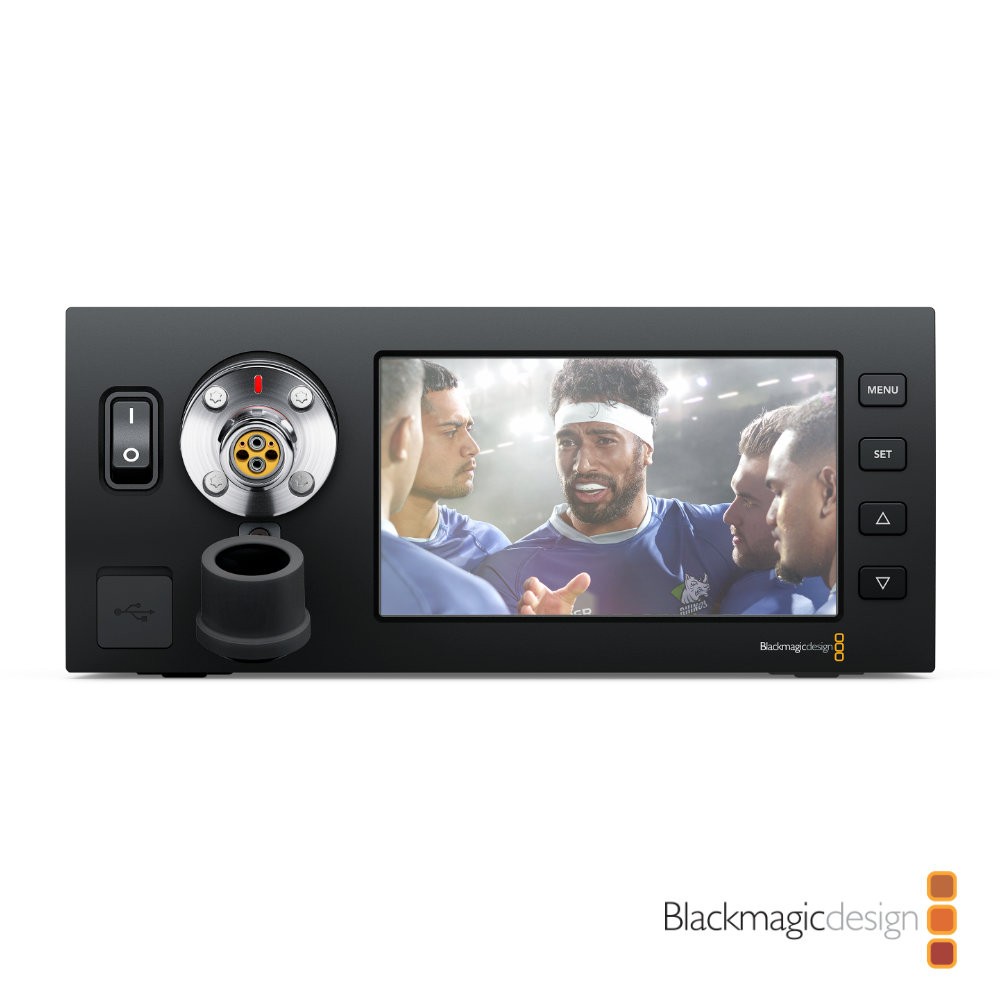

La pantalla LCD de 5 pulgadas junto al conector SMPTE muestra la señal de la cámara, así que puede comprobar el enlace en cuanto lo conecta.

Dos intercoms y una reserva

Dos intercoms de dos canales para sistemas de terceros y un canal de reserva para ingeniería por si falla la fibra.

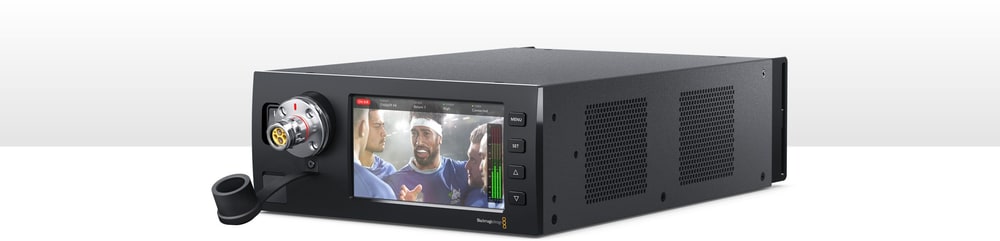

Alcance de hasta 2 km con un solo cable

El Studio Fiber Converter convierte las señales de la cámara remota de nuevo en las conexiones habituales de la industria televisiva, que usa con mezcladores, mesas de audio e intercoms. Los puestos de cámara pueden estar así hasta a 2 km del estudio o del camión de retransmisión, y todo lo lleva un único cable SMPTE. Es adecuado para informativos, entrevistas, series, retransmisiones deportivas, webcasting y centros educativos.

Estándar SMPTE y seguridad

El conversor utiliza el cable híbrido estándar SMPTE 311M con conectores SMPTE 304: dos fibras ópticas, un par de datos, un par de alimentación y un elemento central de refuerzo. Una vez conectado, realiza comprobaciones de seguridad y luego envía por el cable los 200 V estándar para la cámara y los accesorios. Los microcontroladores de ambos extremos vigilan la alimentación y la cortan al instante si el cable se daña o se detecta una fuga a tierra.

Intercom, tally y PTZ

Dos intercoms de dos canales con auriculares estándar de 5 pines, intercom y tally en un conector de 25 pines para sistemas de terceros y un canal de reserva para ingeniería que, si falla la fibra, pasa al par de datos del cable SMPTE. El conector D-Sub de 9 pines une los controladores PTZ con los cabezales PTZ mediante el protocolo Visca.

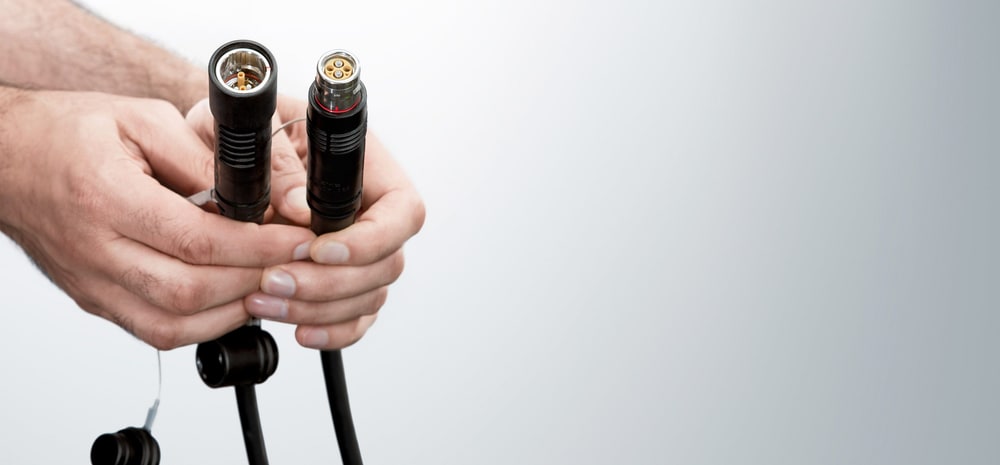

Ethernet de 10G y vídeo IP

El enlace SMPTE es una conexión abierta Ethernet de 10G, por lo que el vídeo y las señales de retorno son vídeo IP con codificación de 10 bits sin pérdidas. El intercom, el tally y el control de la cámara y del objetivo también se convierten a IP de baja latencia; el retardo es inferior a un fotograma.

Dos en un rack

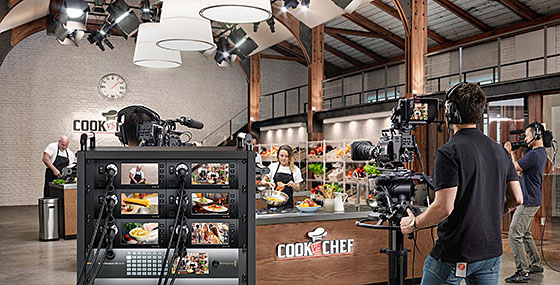

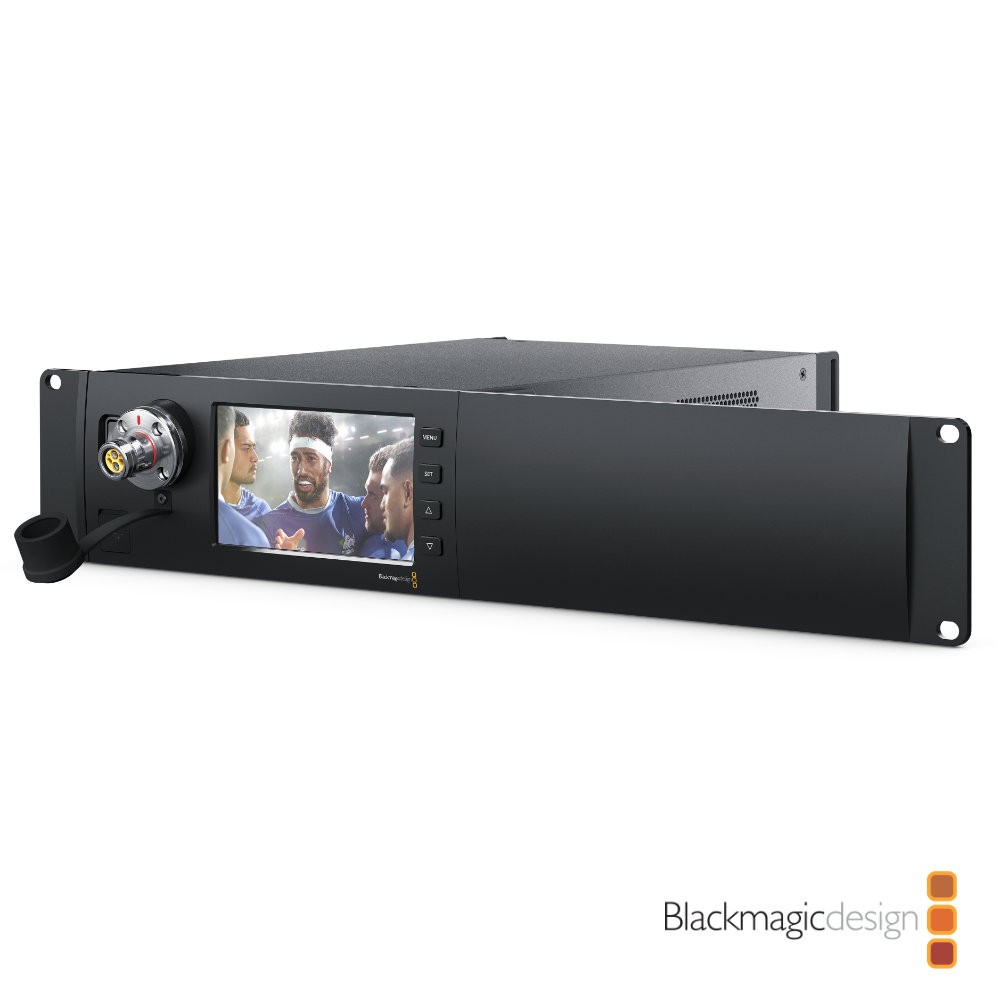

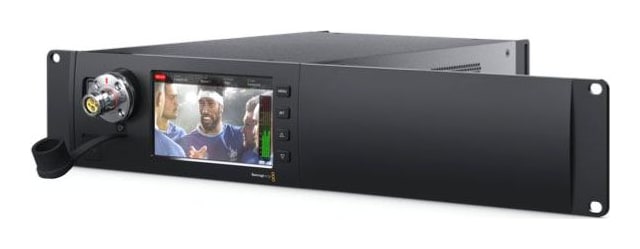

Dos unidades Studio Fiber Converter se pueden montar una junto a otra en un rack estándar con el Blackmagic Studio Fiber Rack Kit opcional. El conector de fibra óptica SMPTE está en el panel frontal, justo al lado de la pantalla LCD de 5 pulgadas, así que conecta la cámara remota y ve su imagen de inmediato.

Conexiones y controles

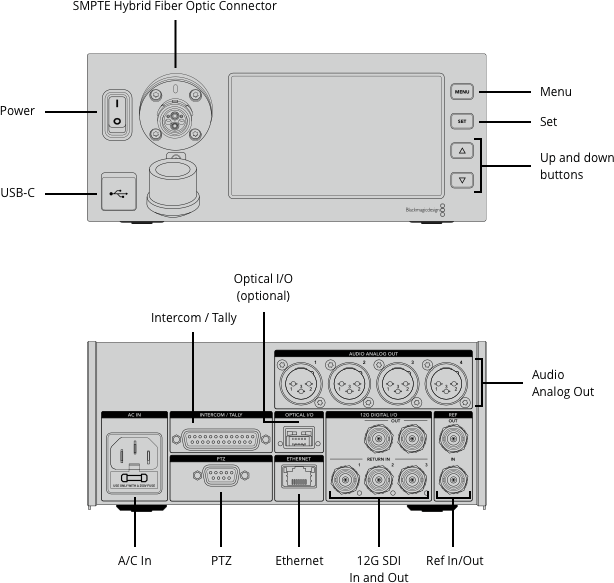

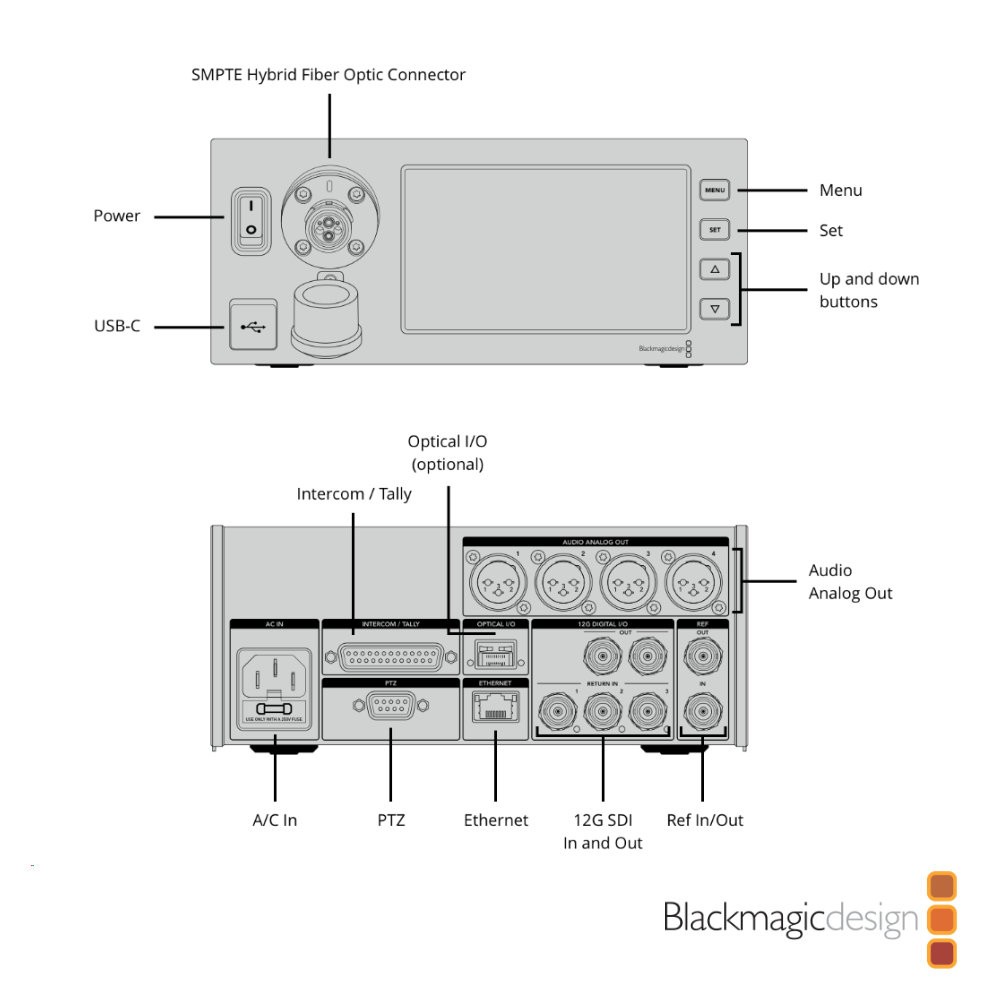

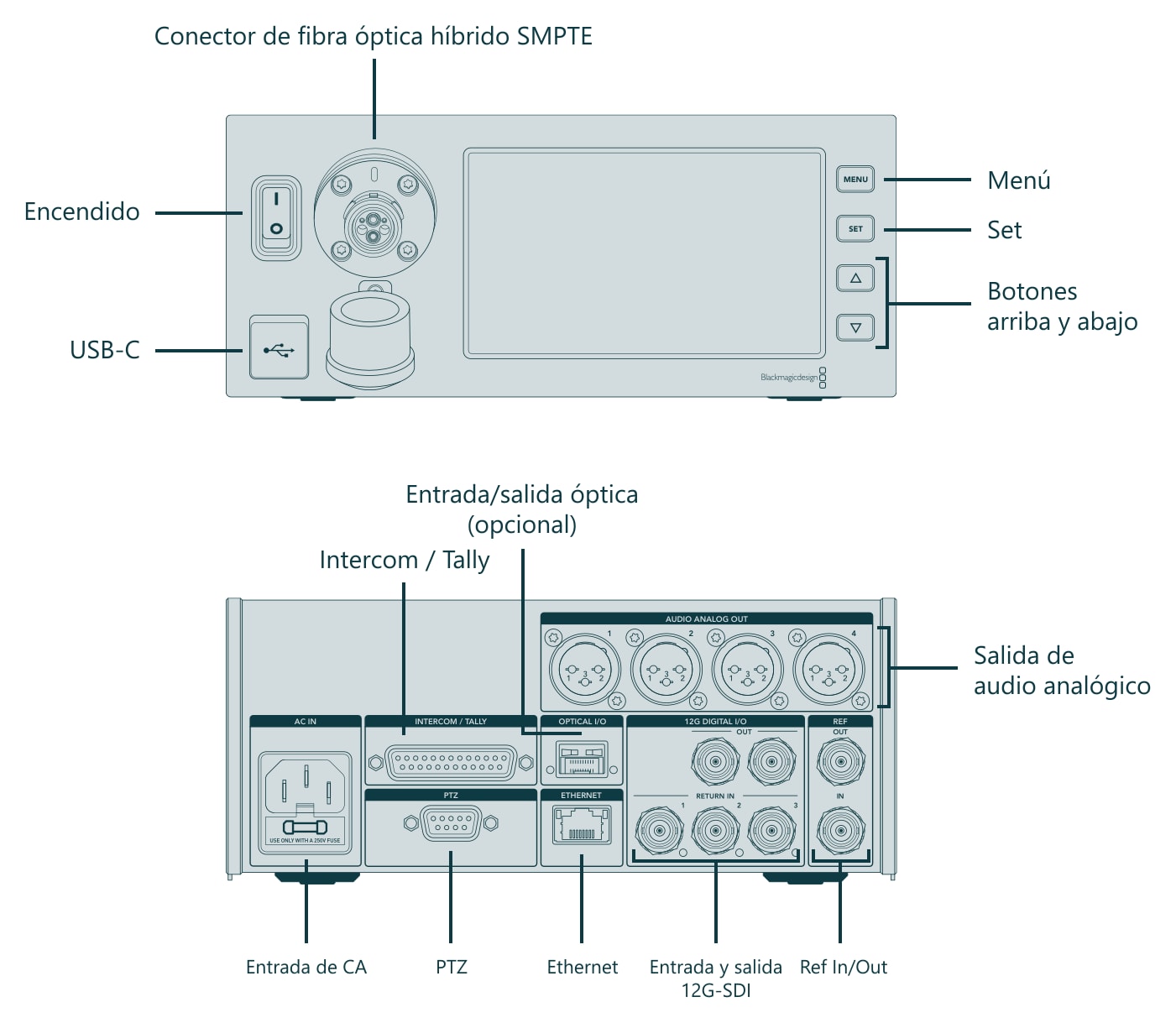

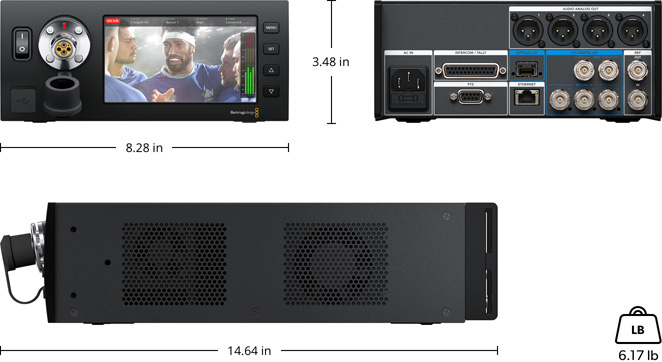

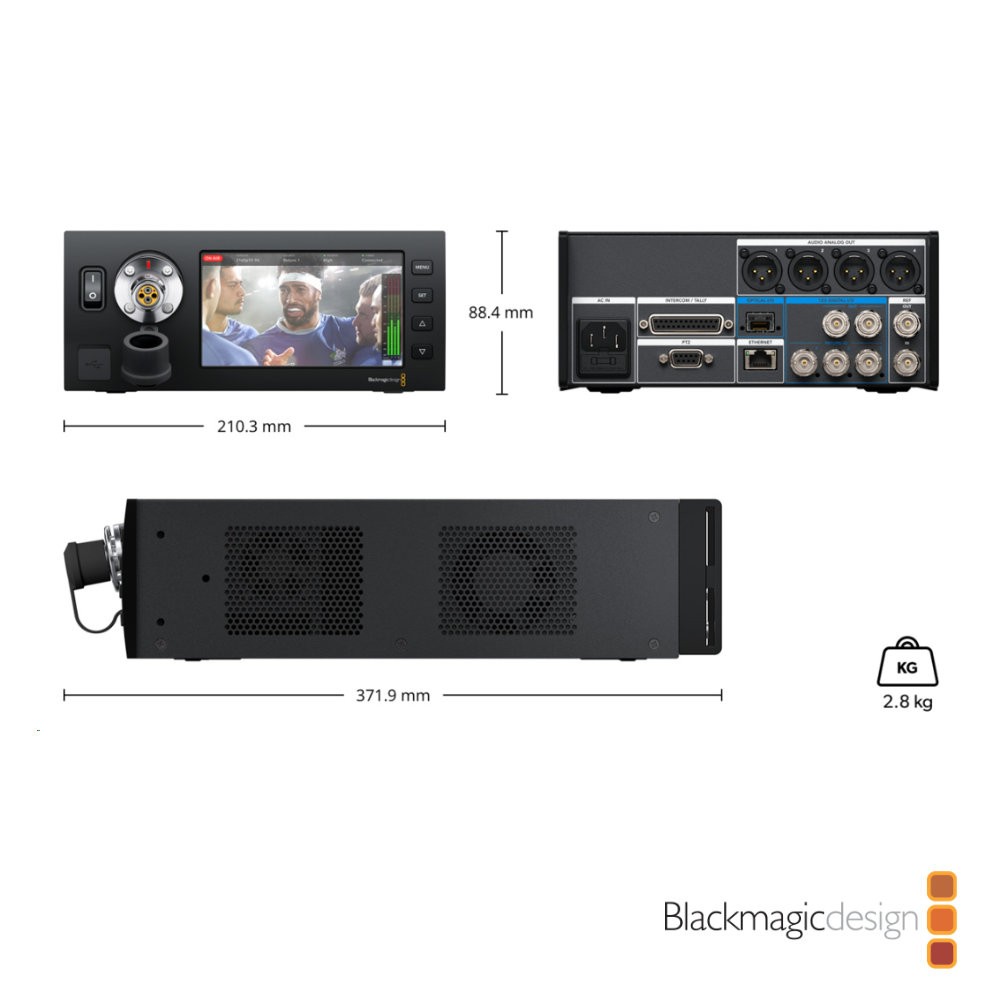

El dibujo muestra el panel frontal con el conector SMPTE, la pantalla y los botones, y el panel trasero con las conexiones para la sala de control.
