Blackmagic StudioBridge 100G

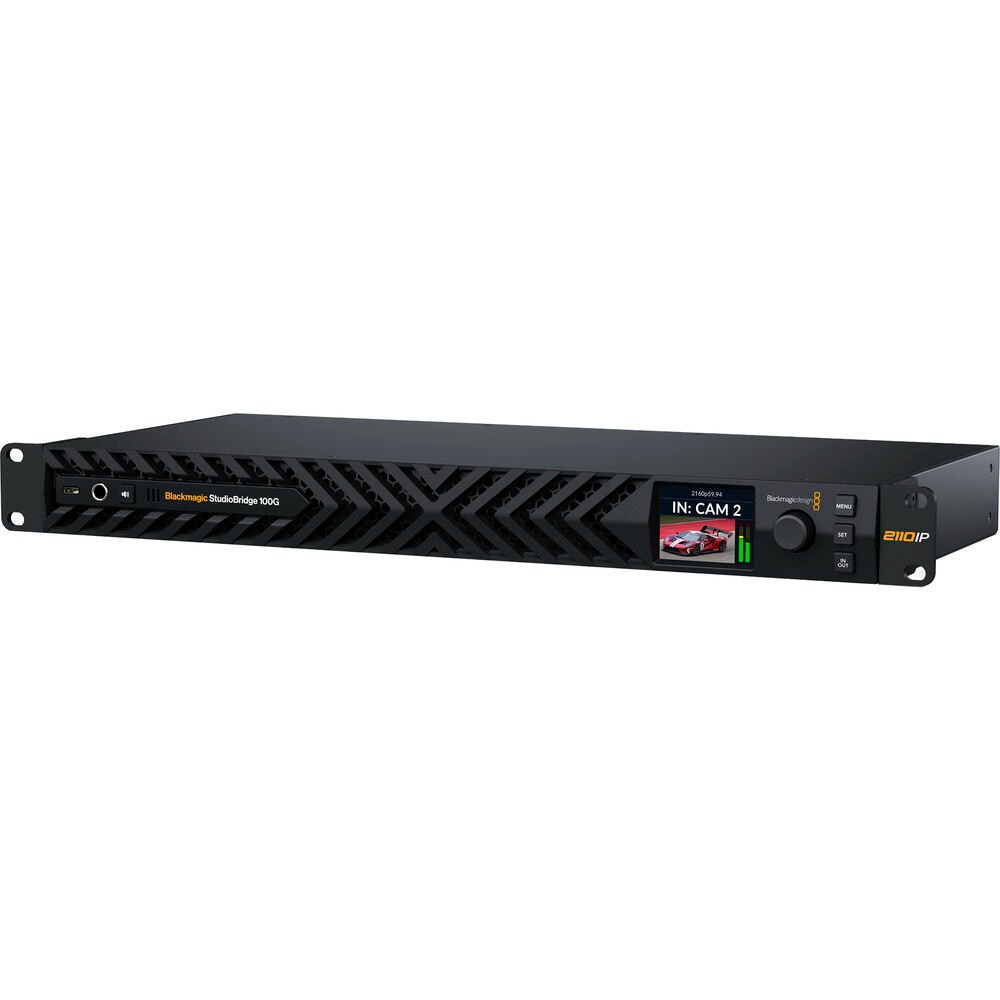

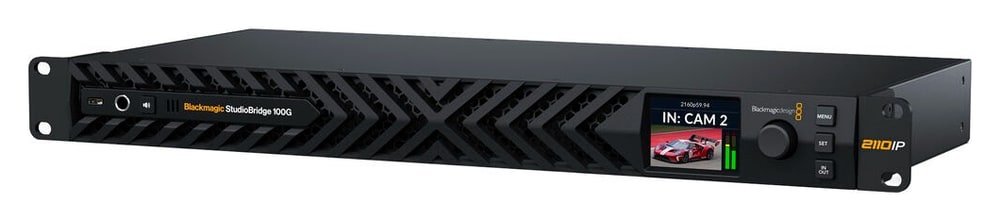

El Blackmagic Design StudioBridge 100G es un puente de vídeo IP de 1RU diseñado para integrar de una a dos señales de cámara de gran ancho de banda en una infraestructura de radiodifusión redundante de 100G.

Admite hasta dos canales de vídeo SMPTE 2110 con una resolución de hasta 4K60 y convierte un flujo de vídeo IP de 100 GbE o dos flujos de vídeo IP con un ancho de banda total inferior a 100 Gb/s a salidas duales QSFP28 de 100 GbE con redundancia SMPTE 2022-7 para una entrega ininterrumpida de la señal. Cada entrada admite la detección automática de formato en los estándares HD y Ultra HD y hasta 16 canales de audio incrustado por flujo, lo que garantiza la compatibilidad con los modernos flujos de trabajo de producción IP.

El StudioBridge 100G está diseñado para su uso en entornos de producción en directo y de radiodifusión, y ofrece dos puertos RJ45 de 10 G y dos puertos de fibra óptica SFP de 10 G para conectar accesorios adicionales. La pantalla LCD frontal de 2,2" con dial de control y botones integrados permite supervisar el vídeo, el audio y el estado del sistema en tiempo real, mientras que el altavoz integrado y la salida de auriculares proporcionan un control inmediato del audio. El control externo es posible a través de un puerto RJ45 dedicado para la configuración NMOS y USB-C para la configuración y las actualizaciones de firmware, mientras que las entradas de alimentación IEC duales garantizan una alimentación redundante para un funcionamiento fiable.

Puente de vídeo IP

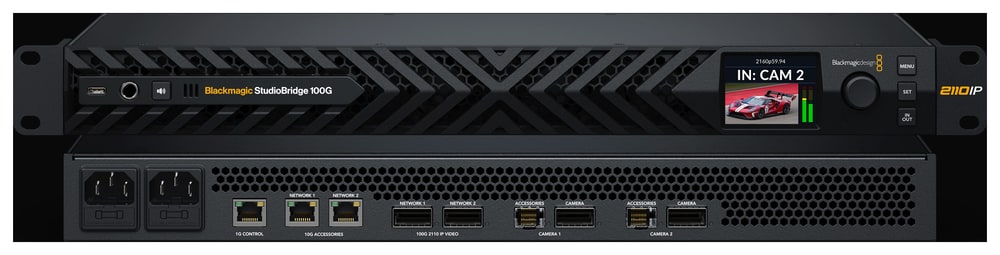

• Conversión de una o dos señales de cámara con un ancho de banda total inferior a 100 Gb/s a salidas duales de 100GbE
• Dos entradas 100GbE QSFP28 y dos salidas 100GbE QSFP28 con redundancia SMPTE 2022-7
• Compatibilidad con los estándares SMPTE 2110-20, 2110-21, 2110-30 y 2110-40
• Detección automática de formatos HD y Ultra HD hasta 4K60
• Vídeo de 10 bits 4:2:2 con compatibilidad con los espacios de color Rec. 709 y Rec. 2020
• 16 canales de audio incrustado en la transmisión de vídeo IP

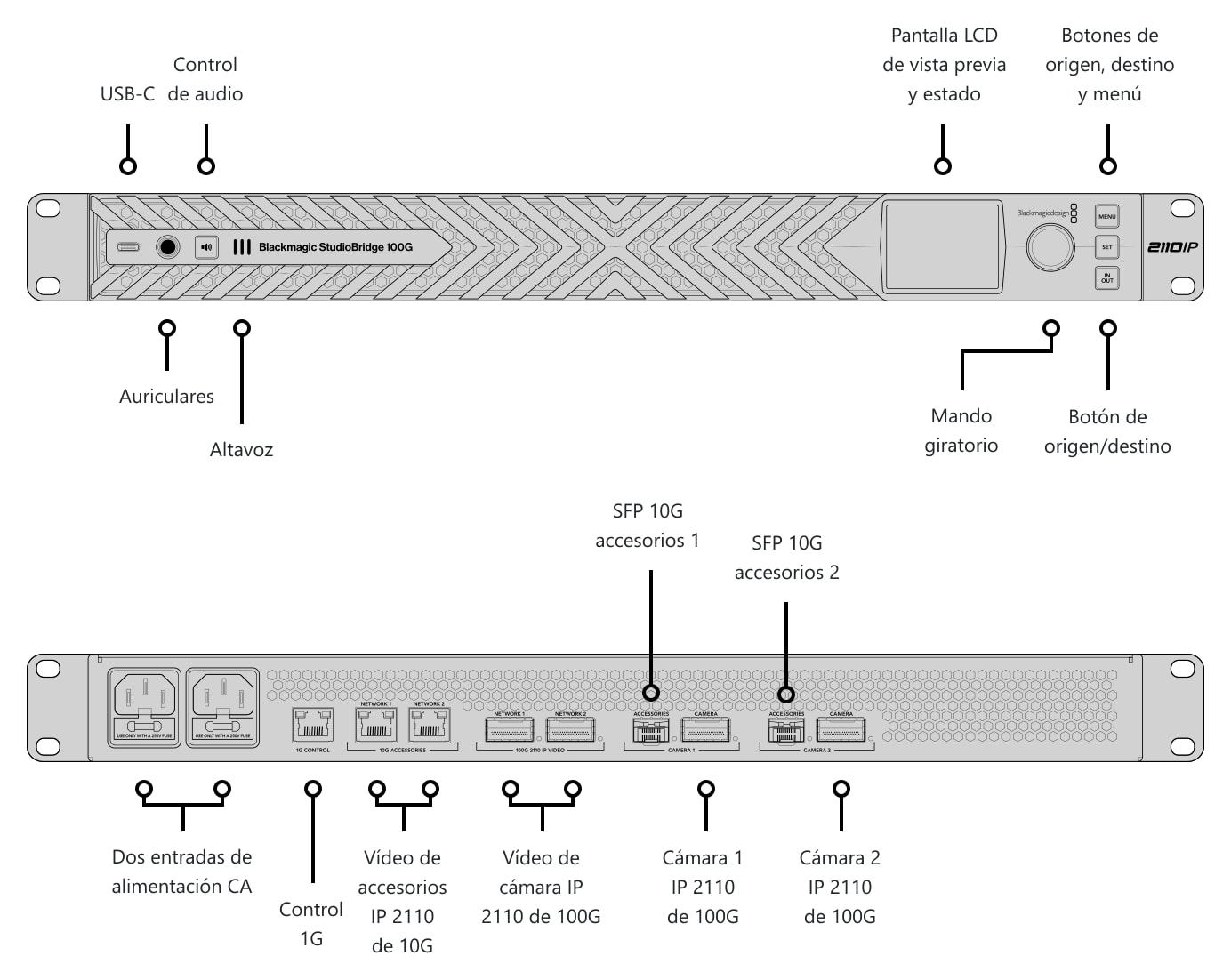

Diseño práctico

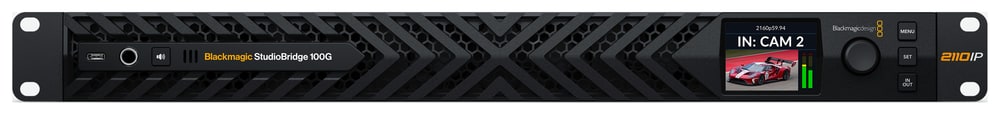

• LCD frontal de 2,2" para monitorizar vídeo, audio, código de tiempo y el sistema
• Mando giratorio integrado y botones para la selección de fuentes y la configuración
• Altavoz integrado y salida de auriculares para monitorización de audio
• Dos puertos RJ45 y dos puertos ópticos SFP para accesorios
• Puerto RJ45 dedicado para control, configuración y actualizaciones NMOS
• Interfaz USB-C para actualizaciones de firmware y configuración local

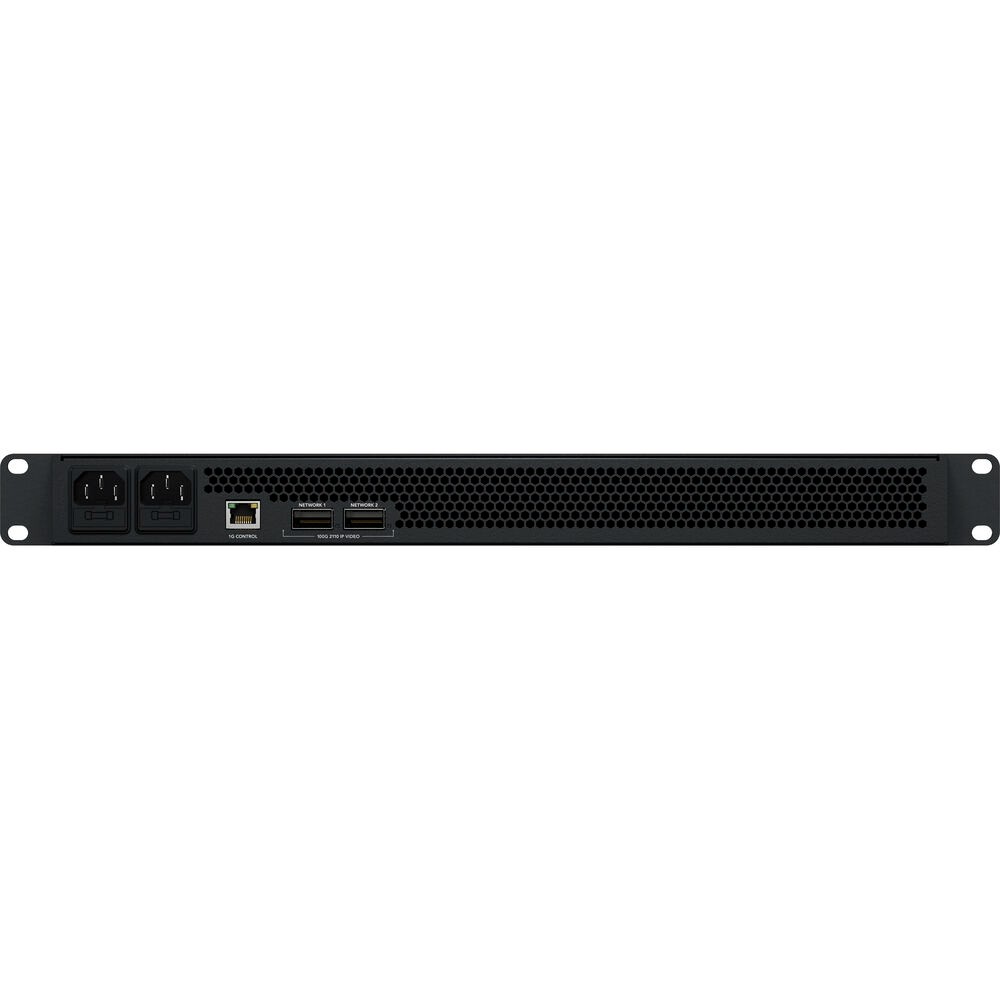

• Dos entradas de CA IEC C14 para alimentación redundante
