Blackmagic UpDownCross 100G

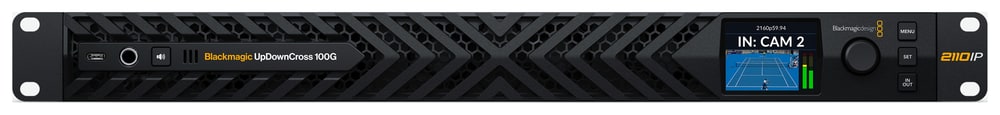

Supervisión en el propio rack

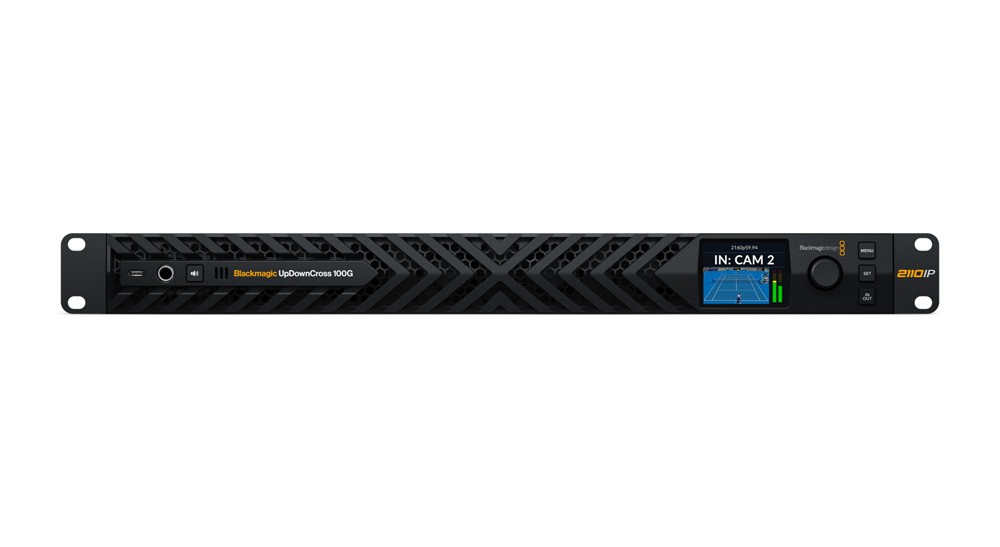

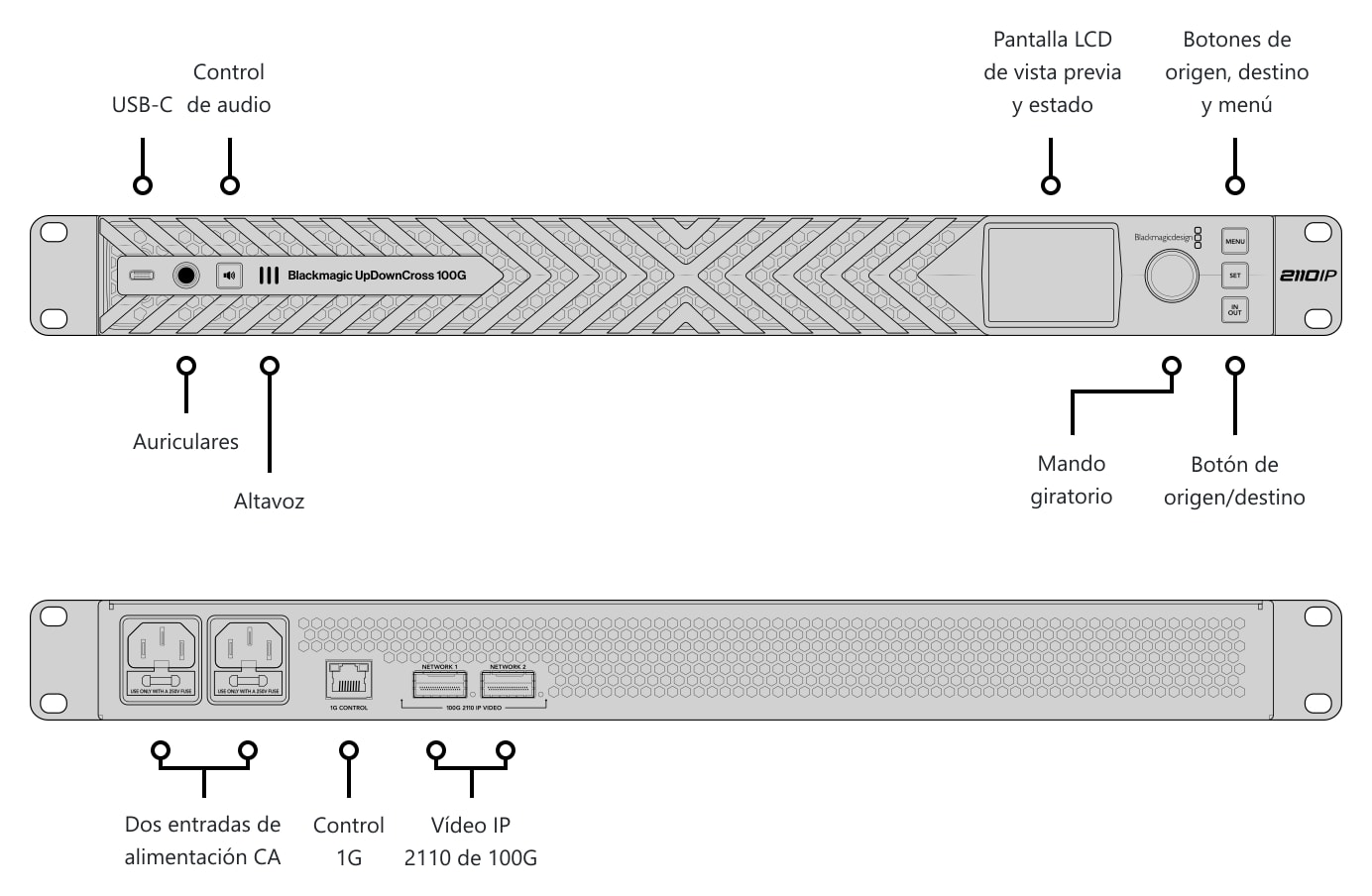

La pantalla LCD integrada de 2,2″, el mando giratorio y los botones sirven para elegir origen y destino y comprobar vídeo, audio, código de tiempo y ajustes. El panel frontal tiene altavoz y salida para auriculares de 6,35 mm: una pulsación corta enciende el altavoz momentáneamente, una doble pulsación lo enciende o apaga de forma permanente y, manteniendo pulsado, el volumen se ajusta con el mando giratorio.

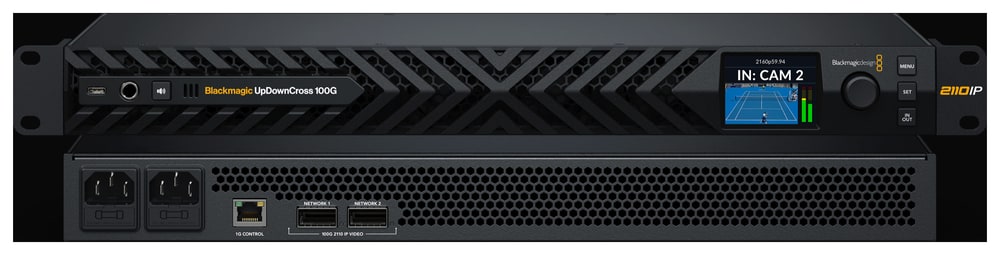

Una red redundante sin concesiones

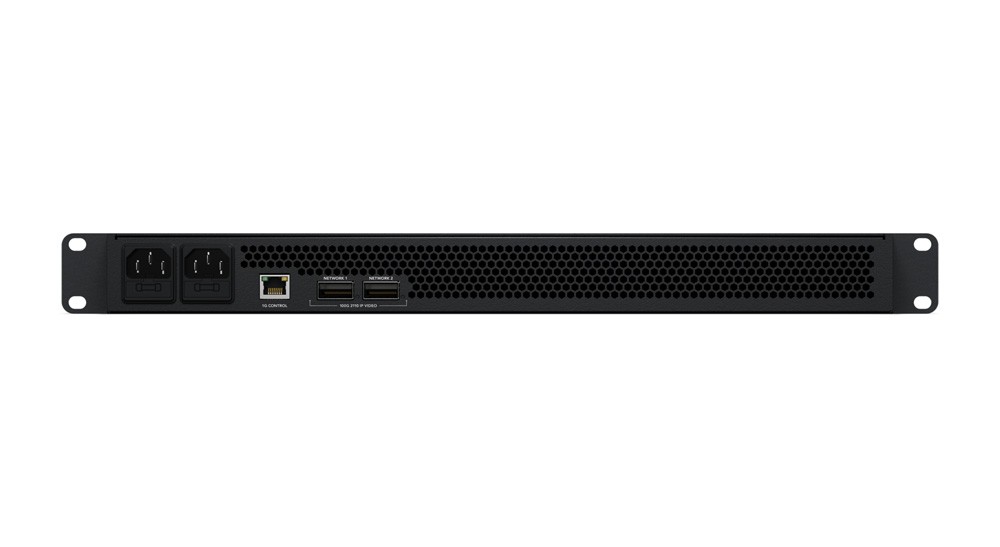

Dos puertos 100G QSFP28 transportan flujos SMPTE-2110 idénticos por rutas de red separadas según SMPTE 2022-7. Un puerto 1G RJ45 independiente separa el control NMOS, la configuración y las actualizaciones de la red de medios; el USB-C sirve para la configuración local. Cada flujo de vídeo transporta 16 canales de audio integrado.

Cualquier norma a cualquier norma

Cada uno de los ocho canales convierte vídeo SD, HD o Ultra HD a otra norma de forma independiente de los demás, incluidos 1080p47,95/48, 2160p47,95/48 y SD en NTSC y PAL. El vídeo es de 10 bits 4:2:2 en el espacio de color Rec. 709 o Rec. 2020.

Conversión y protección en directo

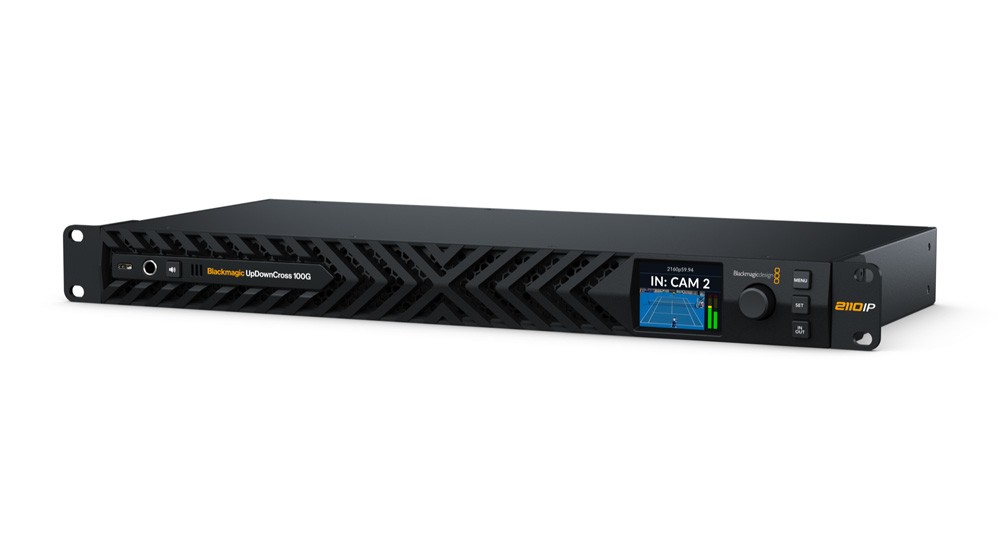

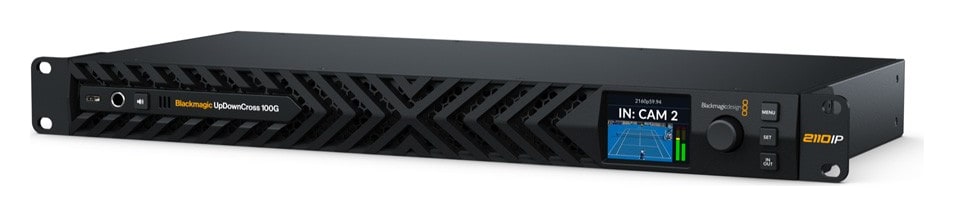

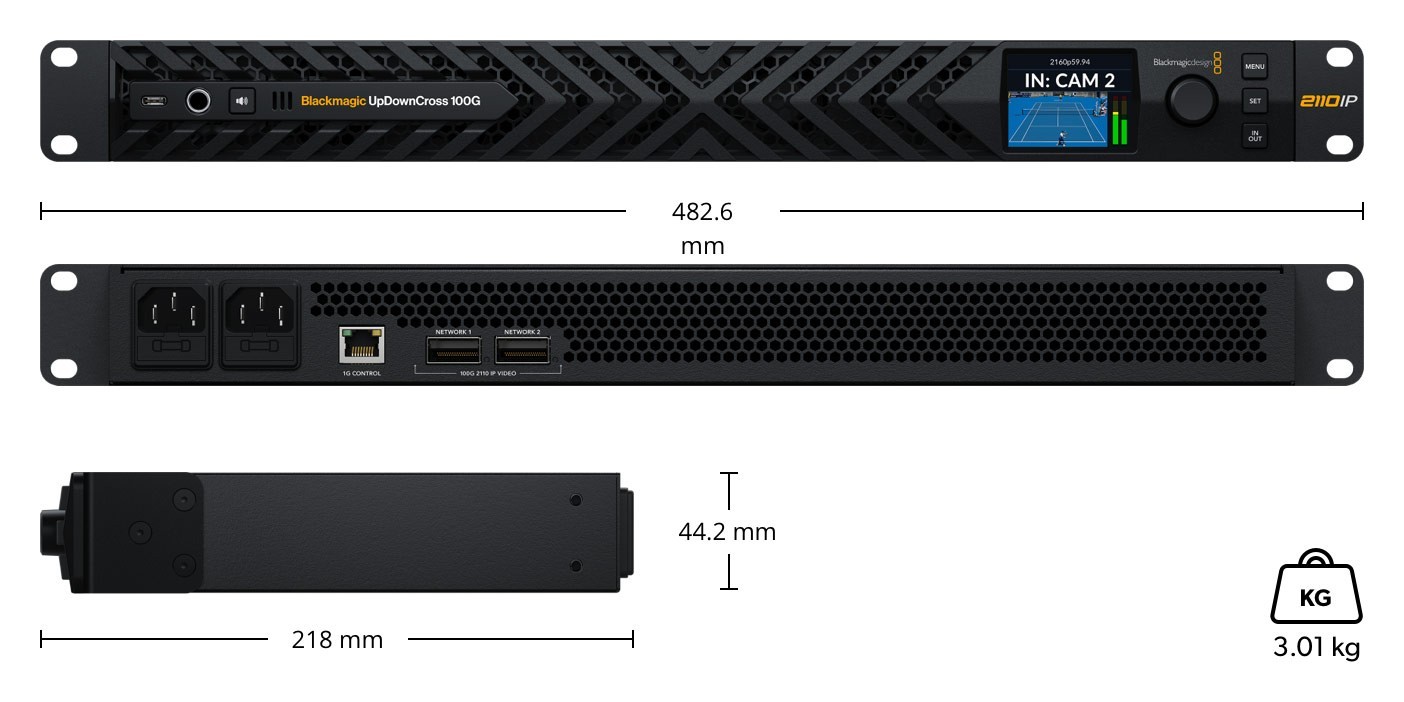

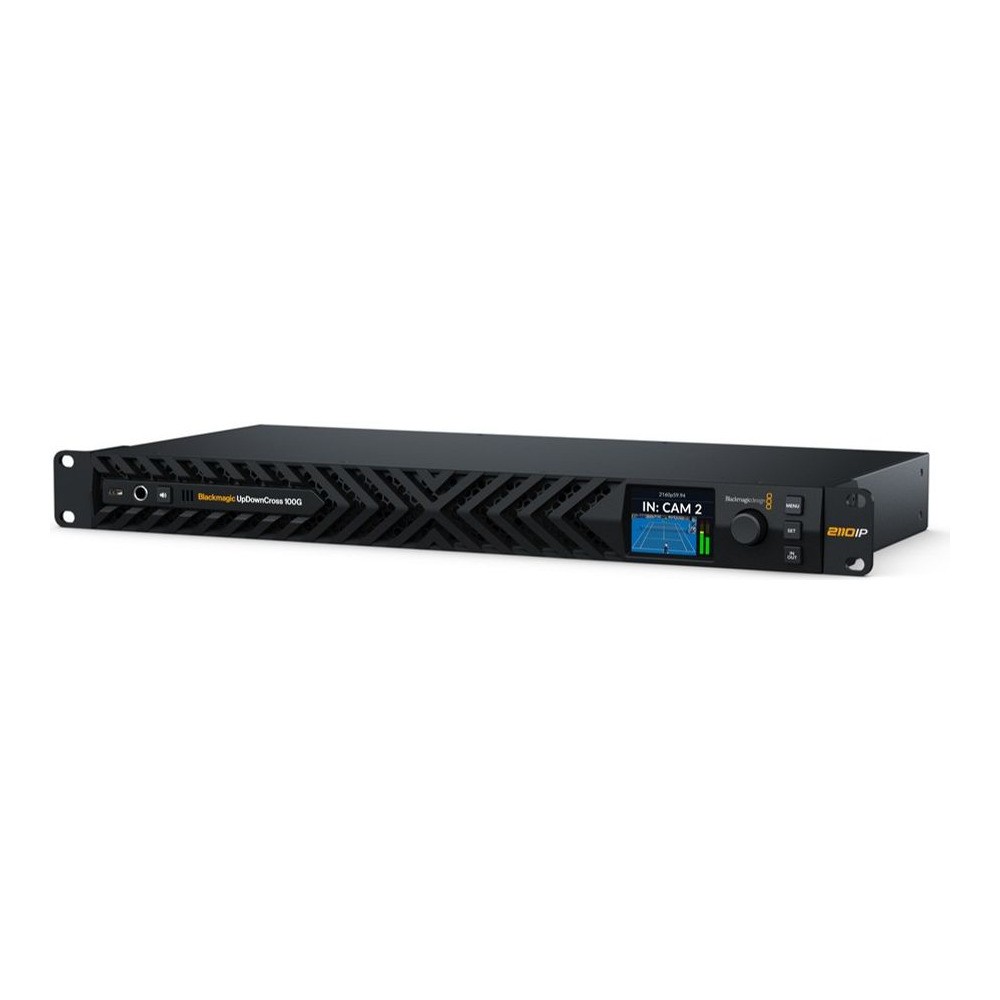

Blackmagic UpDownCross 100G es un potente conversor de normas de ocho canales con conexiones SMPTE-2110 nativas a través de 100G Ethernet. Convierte simultáneamente hasta ocho canales independientes de vídeo SD, HD y Ultra HD a cualquier otra norma. El diseño profesional de 1U ofrece una refrigeración de delante hacia atrás muy silenciosa, 100G Ethernet redundante para el pleno cumplimiento de SMPTE 2022-7, dos fuentes de alimentación CA redundantes y un puerto de control NMOS independiente.

La norma SMPTE-2110 define el transporte, la sincronización y la descripción de vídeo de 10 bits, audio y datos auxiliares en redes IP de radiodifusión gestionadas. El conversor trabaja con el reloj PTP y la redundancia SMPTE 2022-7 envía dos copias idénticas de vídeo y audio por rutas separadas. Los paquetes RTP entrantes se comparan por número de secuencia y se utiliza el que llega primero, sin pérdida de fotogramas ni cortes de audio.
