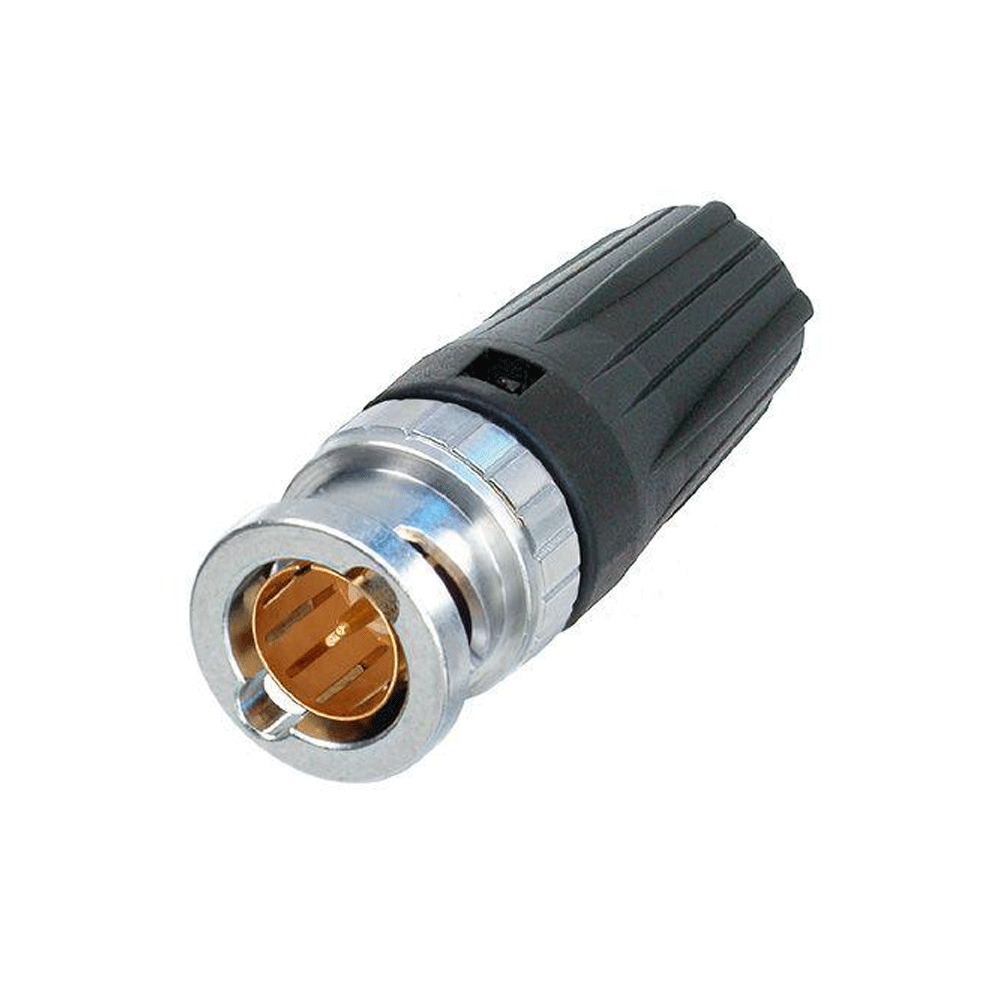

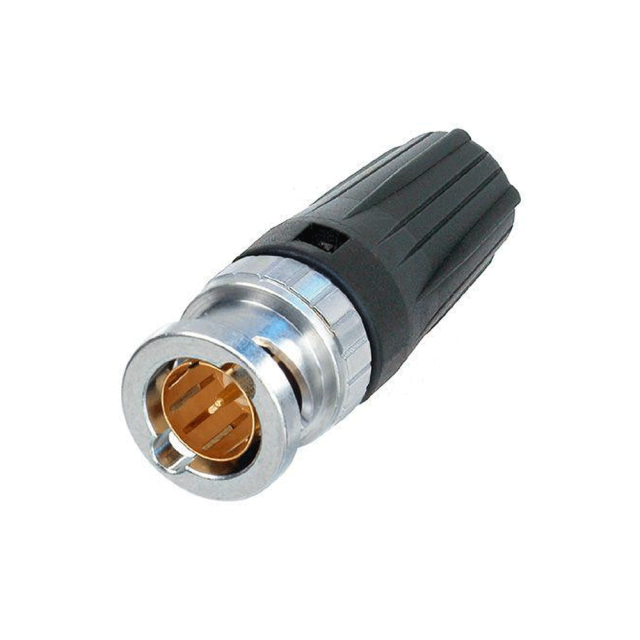

Name: Neutrik NBNC75BFG7 rearTWIST BNC konektor
Brand: Neutrik
SKU: NBNC75BFG7
Price: 4.02 EUR
Availability: InStock

El conector Neutrik NBNC75BFG7 «rearTWIST» HD BNC de 75 Ω es la opción perfecta para aplicaciones HD.
La tapa patentada «rearTWIST» se fabrica en varios colores y garantiza un fácil acceso incluso en aplicaciones con alta densidad de cableado.

Compatible con cables Canare: L-2.5CHWS

Compatible con cables de otros fabricantes:

Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0,6/2,8 AF-FRNC, Kabeltronik MVP 5x 0,6/2,8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Características y ventajas:

Principio «rearTWIST» de bloqueo/desbloqueo del conector mediante una tapa de cable de fácil acceso (Patente DE 100 48507)
Ideal para paneles empotrados donde el acceso a la cabeza metálica del conector resulta complicado. Estos conectores se giran por su parte trasera.
La versión auténtica de 75 ohmios cumple con los estrictos requisitos de HDTV.
La superficie frontal evita que el conector se incline hacia los lados, protegiendo así el contacto contra deformaciones. ¡Vida útil garantizada de al menos 1000 ciclos de conexión!
Excelente protección del cable
Piezas de latón mecanizadas con precisión mediante máquinas suizas para una durabilidad excepcional.
Posibilidad de pedir por separado tapas de colores, disponibles en diez colores estándar, alicates de crimpado y mordazas.

Parámetros técnicos:

Nombre:NBNC75BFG7
Tipo de conector:BNC 75 Ω
Versión:macho

Señal:HD, SDI, Vídeo, AES/EBU, Compuesto, YUV, RGB, RGBH, RGBHV
Resistencia de contacto: ≤3 mΩ
Resistencia de contacto: ≤ 2 mΩ
Impedancia:75 Ω
Resistencia de aislamiento:> 5 GΩ
Tensión nominal:<500 V
VSWR:

≤1,050/>32 dB hasta 1 GHz
≤1,065/>30 dB hasta 2 GHz
≤1,100/>26 dB hasta 3 GHz

Diámetro del cable: 4,7 mm
Fuerza de sujeción del cable:> 30 N (centro)
Dimensión:5,00 hexagonal (anillo de blindaje)
Dimensión (pin):1,6 mm²
Fuerza necesaria para acoplar los conectores:< 25 N
Vida útil:> 1000 ciclos de acoplamiento
Mecanismo de bloqueo:Bayoneta
Fijación del cable:Engaste

Contacto:Latón(CuZn35Pb2), 0,2 µm AuCo (centro)
Inserto:PTFE
Cuerpo:Latón(CuZn39Pb3)
Acabado del cuerpo:Optalloy®
Rango de temperatura: de -30 °C a +85 °C

Fabricante:	Neutrik
Categoría:	Conectores de vídeo

Cable adecuado	L-2.5CHWS
Cable adecuado	Belden 1855EFN
Cable adecuado	Argosy Image 360
Cable adecuado	Canford SDV, SDV-X, SDM

Modelo	Por cable
Modelo	De crimpado
Modelo	Macho
