Tilta 8V DC Male to 7-pin Nucleus-M Motor Power Cable

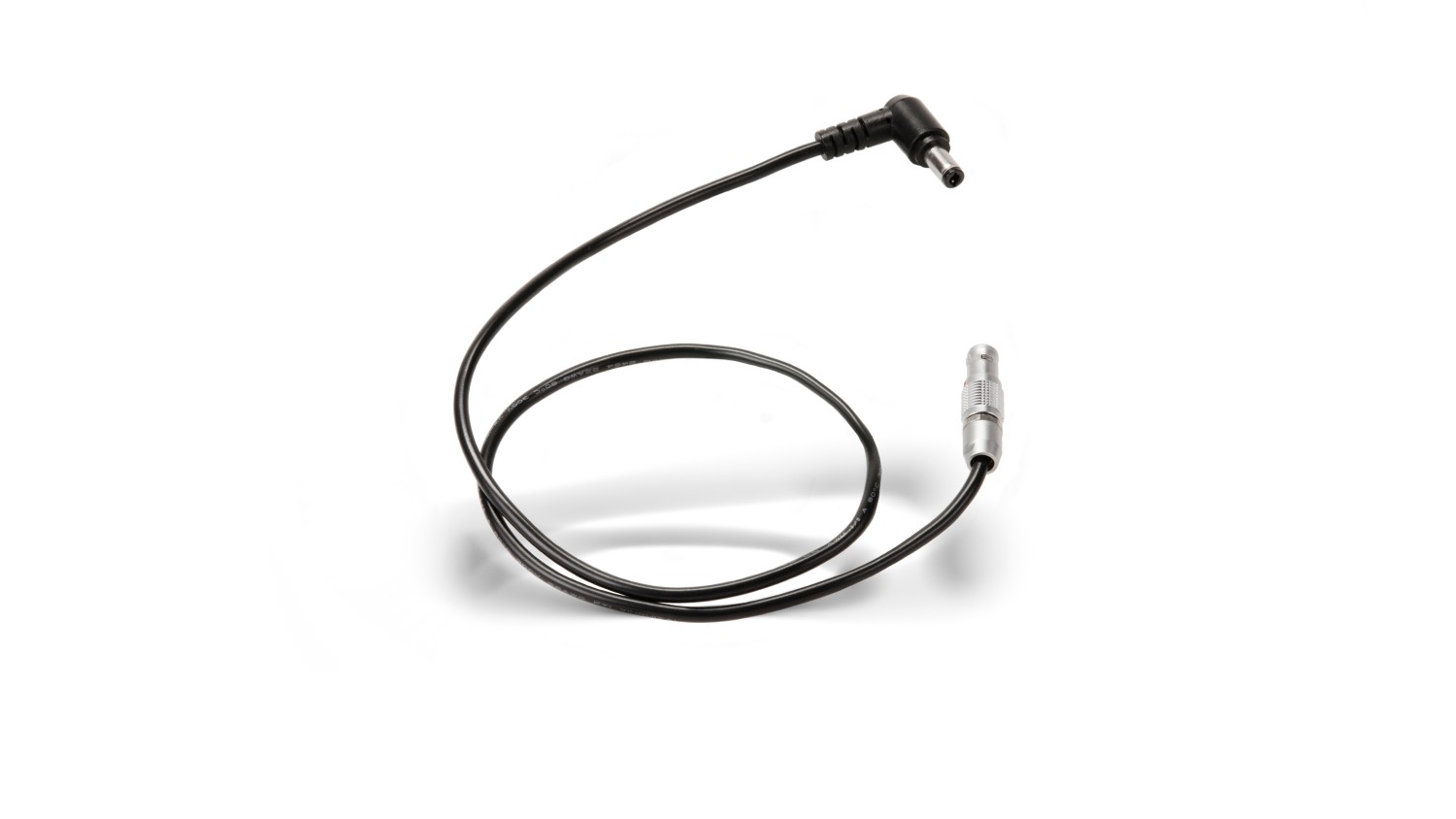

El Tilta TCB-7LE-DCM21 es un cable de alimentación DC 5,5/2,1 mm (8 V) → Lemo de 7 pines para los motores Nucleus-M. Se enchufa a una salida DC de 5,5/2,1 mm a 8 V del rig y al conector de alimentación de 7 pines del motor; los demás motores se alimentan después en cadena con cables Nucleus-M de 7 pines → 7 pines. El conector macho DC es acodado; color negro.

El Tilta TCB-7LE-DCM21 es la alternativa a alimentar los motores Nucleus-M por P-Tap: donde el rig ofrece una salida DC de 8 V con toma coaxial de 5,5/2,1 mm, basta este cable y los motores funcionan sin fuente propia. Un cable al primer motor y el resto se enlaza con cables de 7 pines.

DC 5,5/2,1 mm (8 V) → motor Nucleus-M de 7 pines

El conector macho DC de 5,5/2,1 mm acodado se inserta en la salida DC de 8 V de una fuente del rig: una placa de batería o un módulo de alimentación con esta salida. El otro extremo es un conector macho Lemo de 7 pines para el conector de alimentación del motor Nucleus-M; se bloquea en él y no se suelta al tirar del cable. El cable no cambia la tensión; los 8 V de esta salida están dentro del rango de 7,2–24 V con el que trabajan los motores Nucleus-M. Si el rig solo tiene P-Tap, se usa en su lugar el cable Nucleus-M P-Tap → 7 pines.

Motores en cadena

Solo se alimenta el primer motor: de su segundo conector de 7 pines sale un cable Nucleus-M de 7 pines → 7 pines al siguiente motor, y este igual al siguiente. Tres motores cuelgan así de una sola fuente y en el rig hay una única línea desde la batería.

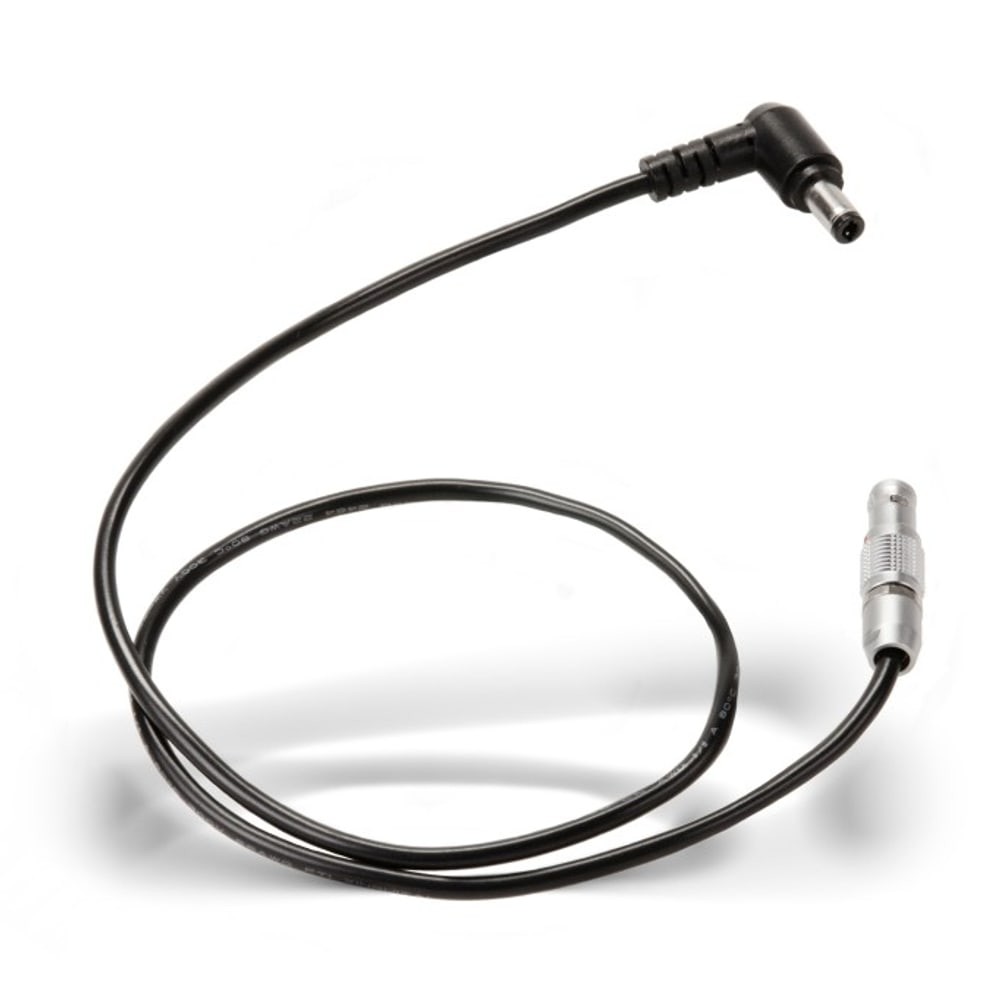

El conector macho DC acodado mantiene el cable a lo largo de la fuente y no sobresale; el conector recto de 7 pines se asienta en el motor sin que el cable se doble justo detrás del conector.
