Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

El Tilta TCB-7P-9P-50 es un cable de control del sistema Nucleus-M II para cámaras RED con puerto EXT de 9 pines: conector macho de 7 pines (0B) al puerto del motor Nucleus-M II y conector macho acodado de 9 pines (0B) al puerto EXT de la cámara. La cámara recibe las órdenes por el protocolo RCP2, así que desde la unidad de mano FIZ Nucleus-M II se arranca la grabación y se cambian ISO, obturación o balance de blancos. Longitud 50 cm; para RED KOMODO, KOMODO-X y V-RAPTOR.

El Tilta TCB-7P-9P-50 une el motor Nucleus-M II con el puerto EXT de 9 pines de una cámara RED. El motor ya está en el rig y tiene un puerto de 7 pines libre: el cable lo convierte en una línea de control hacia la cámara, de modo que el foquista ve en la unidad de mano FIZ el estado de la cámara y arranca la grabación sin tocar el cuerpo.

7 pines desde el motor, 9 pines al puerto EXT

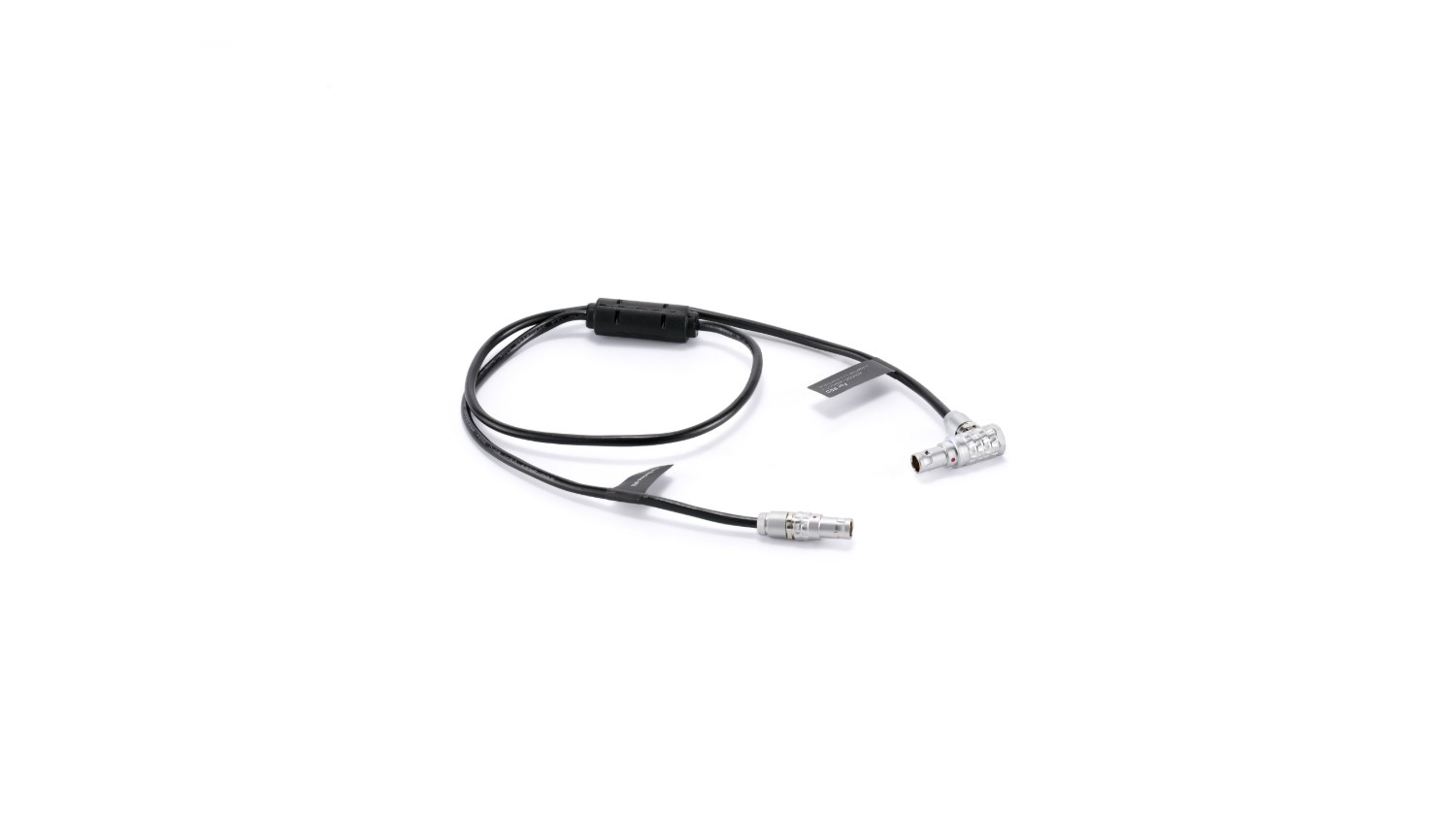

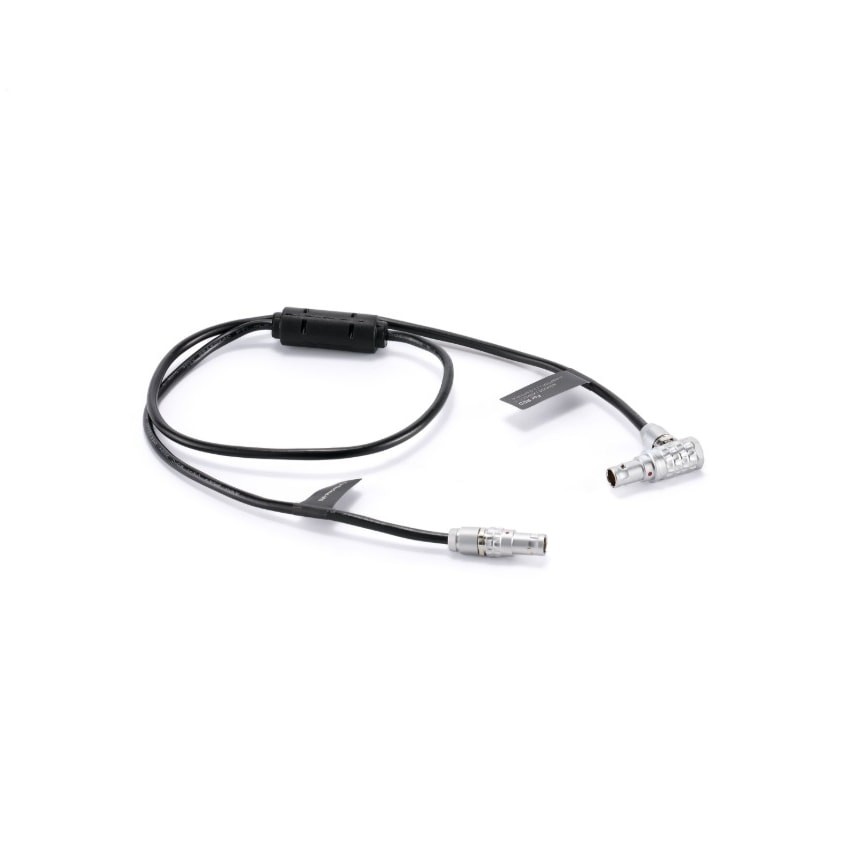

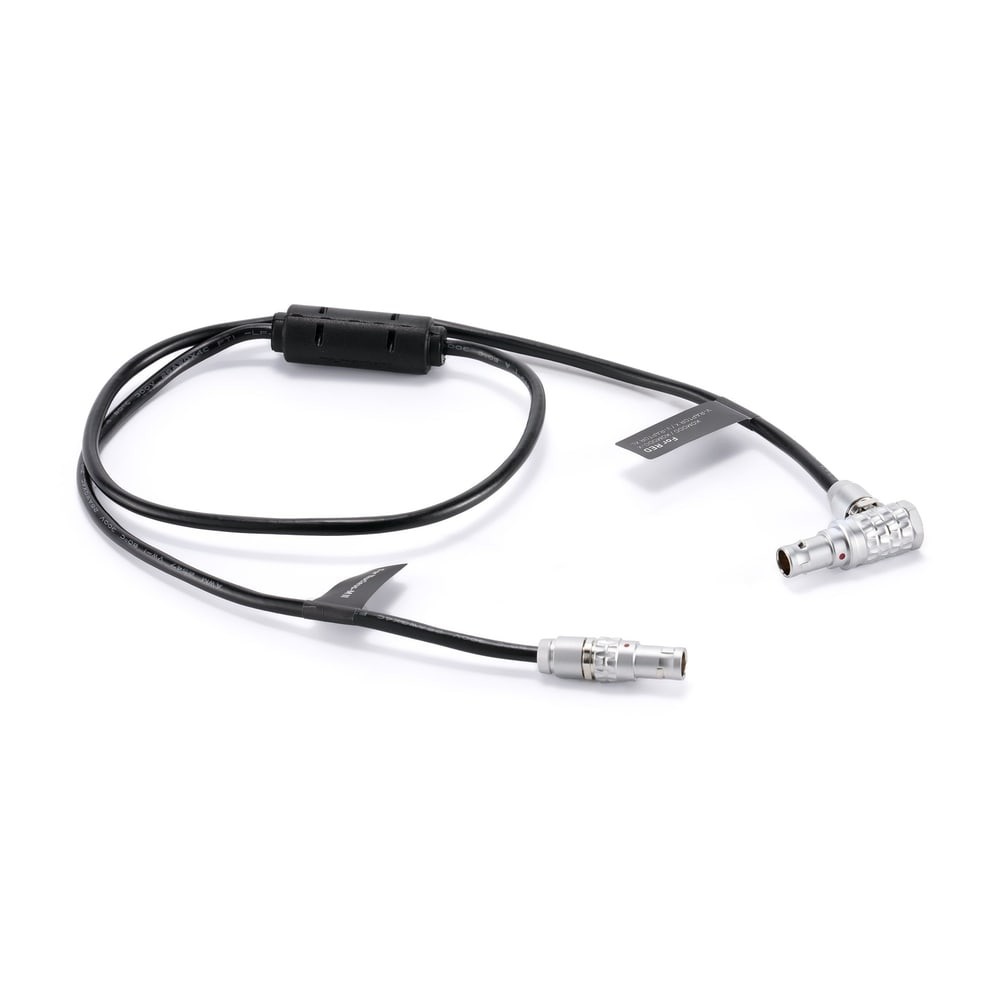

El conector macho de 7 pines (0B) va al puerto libre del motor Nucleus-M II; el conector macho acodado de 9 pines (0B) del otro extremo, al puerto EXT de la cámara RED. El ángulo recto mantiene el cable pegado al cuerpo y no estorba a la empuñadura lateral ni a la jaula. La cámara se comunica por el cable con el protocolo RCP2 (RED Control Protocol 2), así que la unidad de mano FIZ Nucleus-M II muestra los valores actuales y los cambia directamente. El cable es recto, de 50 cm, con núcleo de ferrita junto al conector del motor.

Qué se controla desde la unidad de mano FIZ

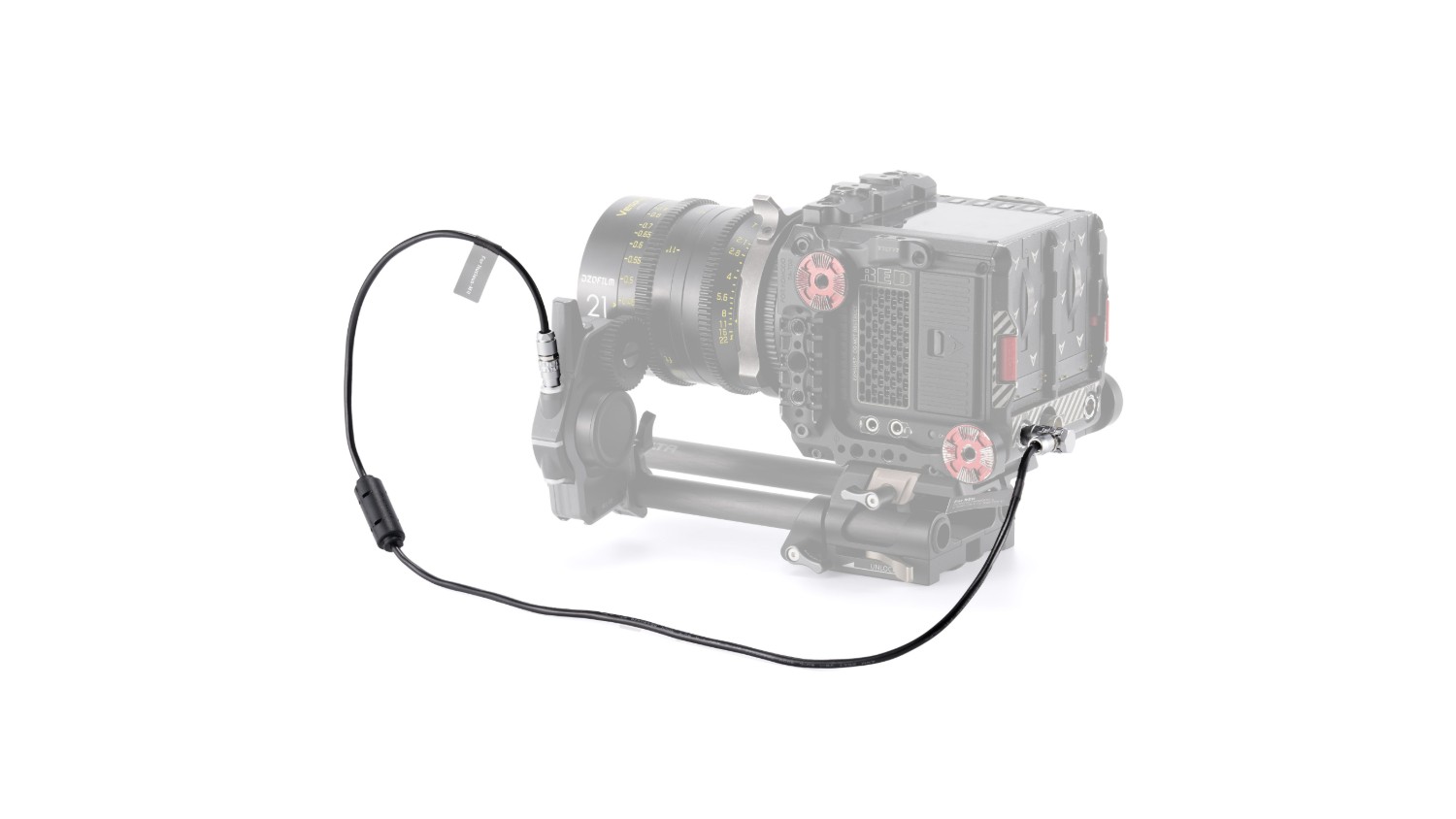

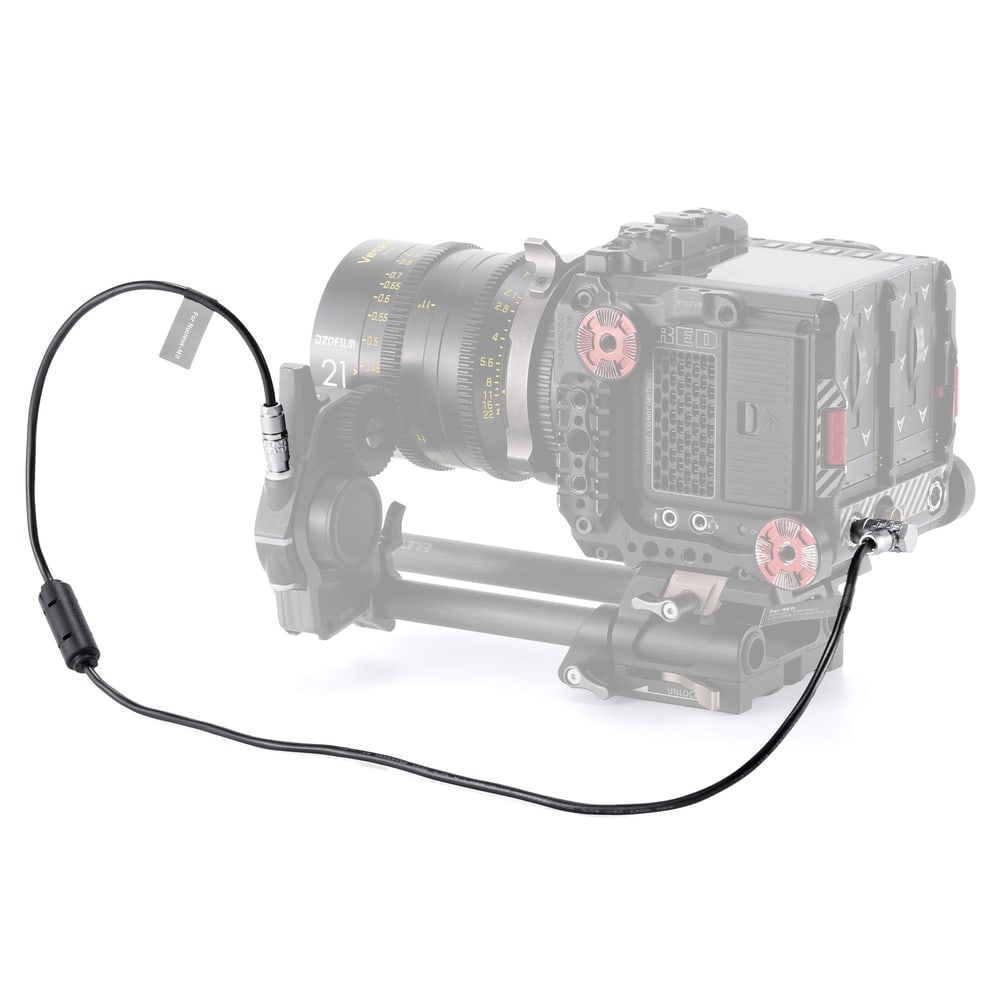

Por la línea RCP2 se arranca y se para la grabación (run/stop) desde la unidad de mano FIZ y se cambian ajustes de la cámara como ISO, obturación o balance de blancos; el alcance exacto depende del modelo de cámara y de su firmware. Antes del primer uso hay que actualizar el firmware de la unidad de mano FIZ y del motor. A quien solo necesite run/stop le basta un cable run/stop; para cámaras RED con puerto CTRL de 4 pines está el modelo hermano TCB-7P-RCP2-50. En la imagen, el cable conectado a una cámara RED.

Cables Tilta

La serie de cables Tilta TCB conecta cámara, batería y accesorios en el rig: alimentación desde la placa V-Mount o Gold Mount por P-Tap, Lemo de 2 pines, Fischer de 3 pines o conector DC coaxial, USB-C PD para monitores y empuñaduras, cables de control de 7 pines para el sistema Nucleus y HDMI o BNC para la imagen. Las longitudes se eligen según el rig: cortas para la jaula, más largas hacia brazos y baterías; este cable es uno de ellos.
