Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

El Tilta TCB-7P-RCP2-50 es un cable de control del sistema Nucleus-M II: conector macho de 7 pines (0B) al puerto del motor Nucleus-M II y conector macho de 4 pines (00B) al puerto CTRL de las cámaras RED. La cámara recibe las órdenes por el protocolo RCP2 y desde la unidad de mano FIZ Nucleus-M II se arranca la grabación y se cambian ISO, obturación, temperatura de color y frecuencia de cuadro. Longitud 50 cm; para RED KOMODO, KOMODO-X, V-RAPTOR X y V-RAPTOR XL.

El Tilta TCB-7P-RCP2-50 une el motor Nucleus-M II con el puerto CTRL de una cámara RED. El motor ya está en el rig y tiene un puerto de 7 pines libre: el cable lo convierte en una línea de control hacia la cámara, de modo que el foquista ve en la unidad de mano FIZ el estado de la cámara y arranca la grabación sin tocar el cuerpo.

7 pines desde el motor, 4 pines al puerto CTRL

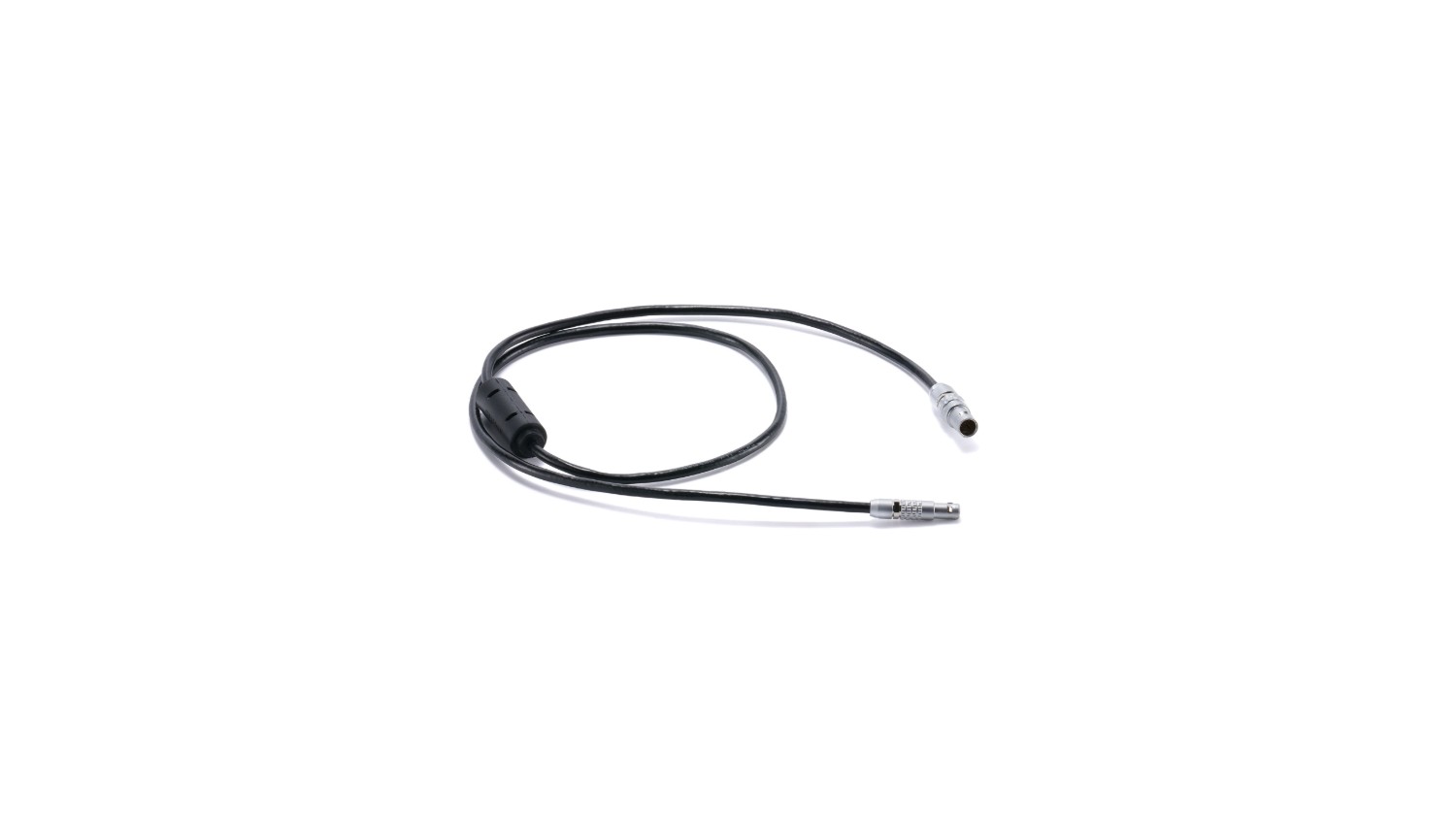

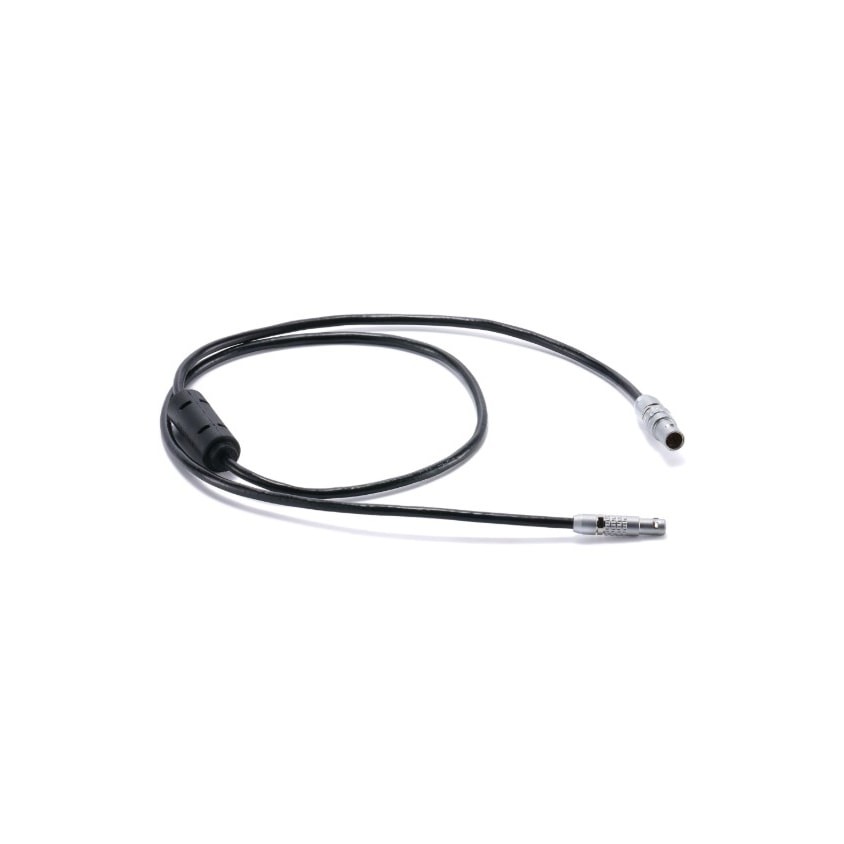

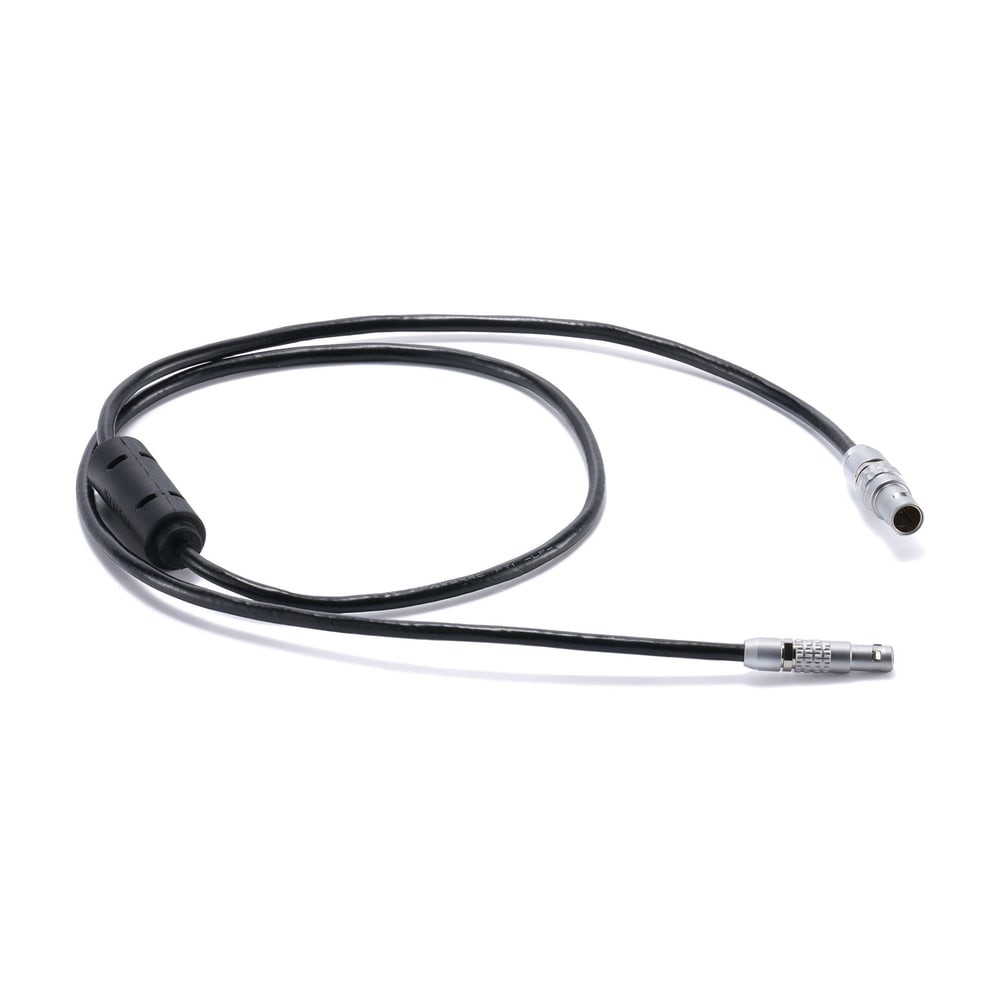

El conector macho de 7 pines (0B) va al puerto libre del motor Nucleus-M II; el conector macho de 4 pines (00B) del otro extremo, al puerto CTRL de la cámara RED. La cámara se comunica por el cable con el protocolo RCP2 (RED Control Protocol 2), así que en la pantalla de la unidad de mano FIZ Nucleus-M II se ven los valores actuales y se cambian directamente desde ella. El cable es recto, de 50 cm, con núcleo de ferrita junto al conector del motor; llega desde el motor en las varillas de 15 mm hasta el puerto en el lateral del cuerpo de la cámara.

Qué se controla desde la unidad de mano FIZ

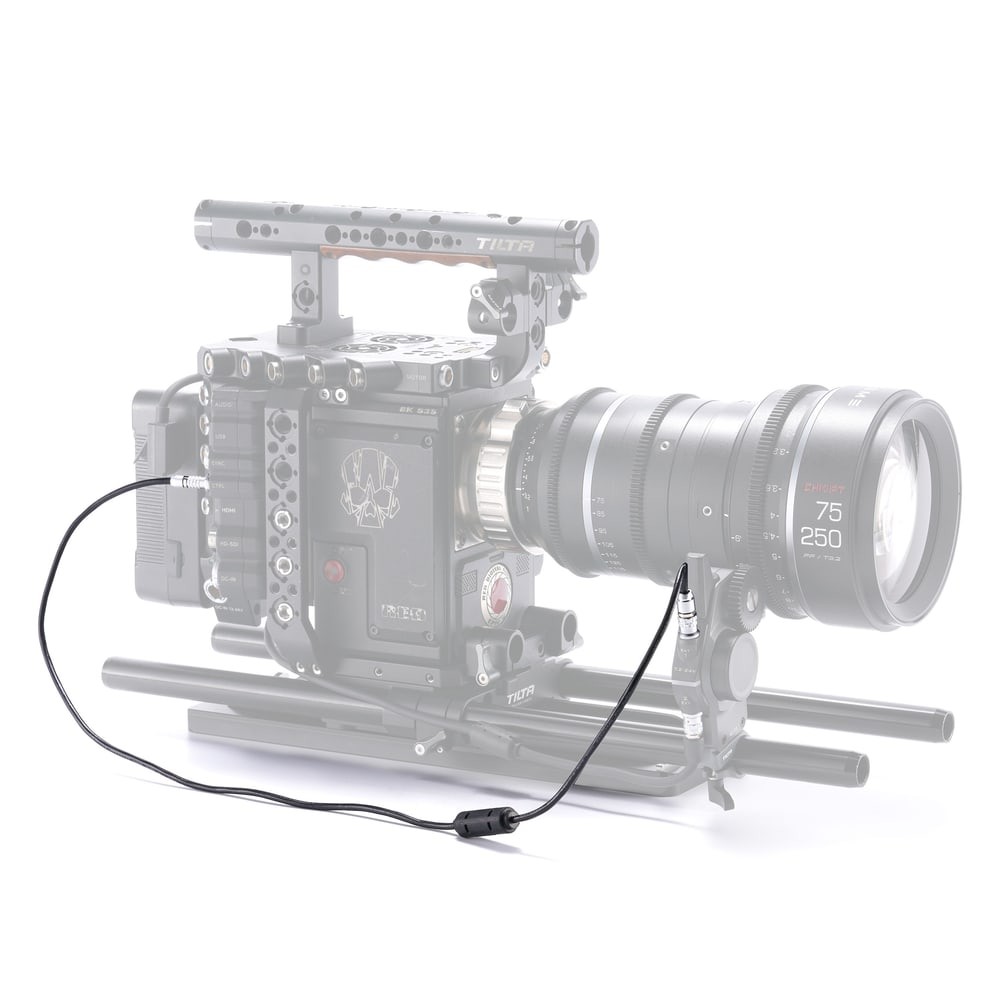

En RED KOMODO, KOMODO-X, V-RAPTOR X y V-RAPTOR XL el cable transmite run/stop, ISO, velocidad de obturación, temperatura de color y frecuencia de cuadro. La resolución, el diafragma y el cambio AF/MF no cambian en las cámaras RED desde la unidad FIZ. Antes del primer uso hay que actualizar el firmware de la unidad de mano FIZ y del motor. Si solo necesita run/stop, basta un cable run/stop; para el puerto EXT de 9 pines está el modelo hermano TCB-7P-9P-50. En la imagen, el cable en una RED V-RAPTOR con el motor Nucleus-M II en las varillas.
