Accsoon Adapter for Monitor

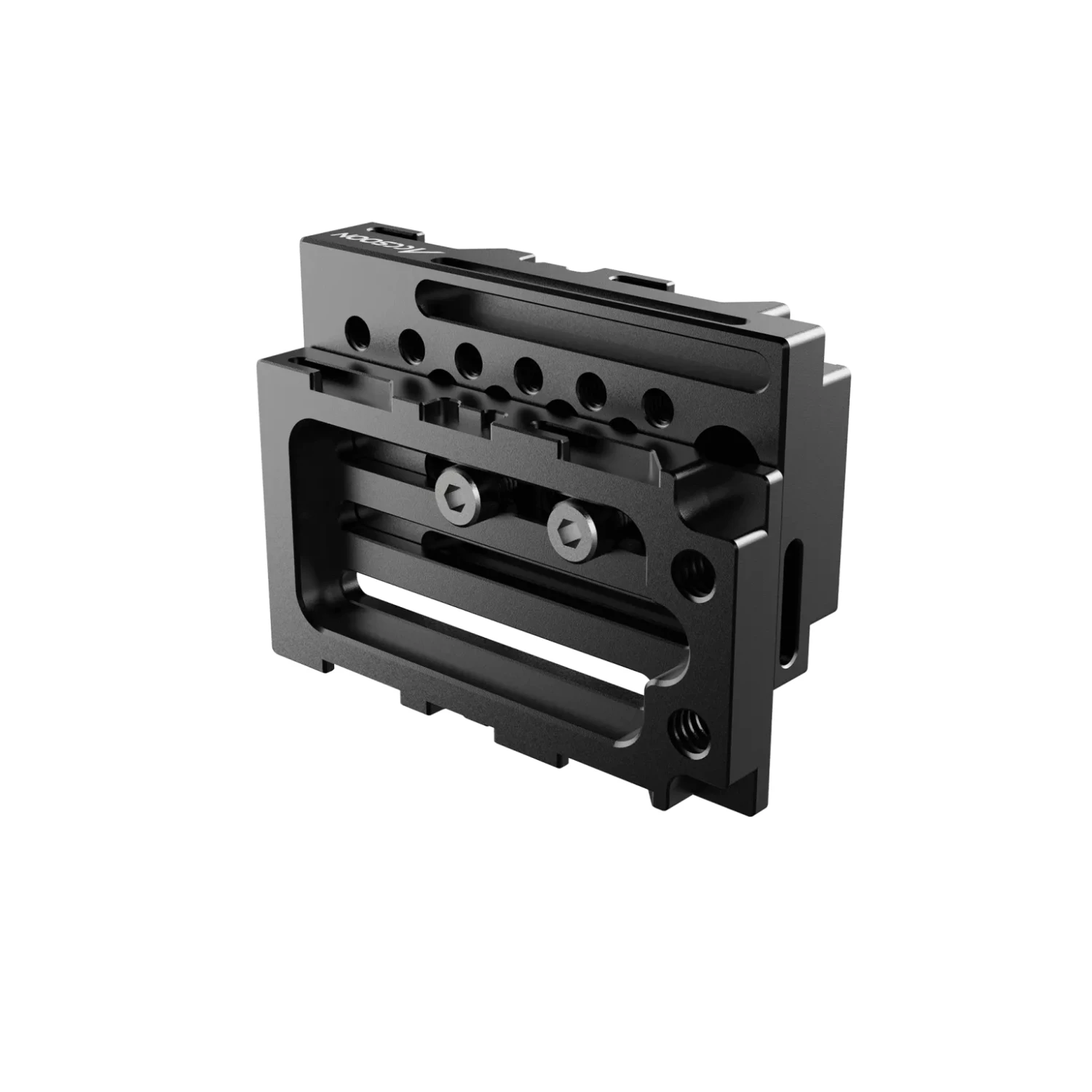

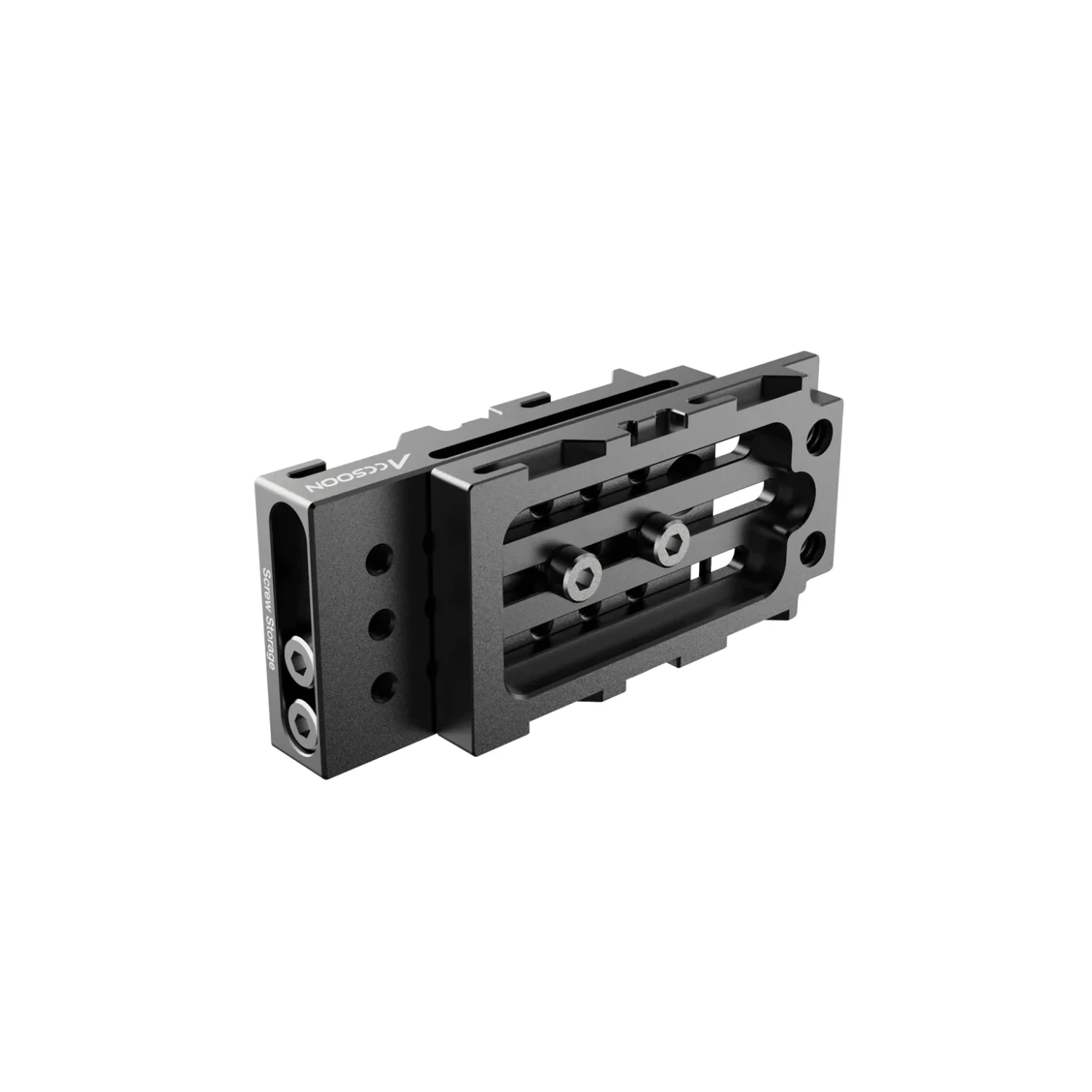

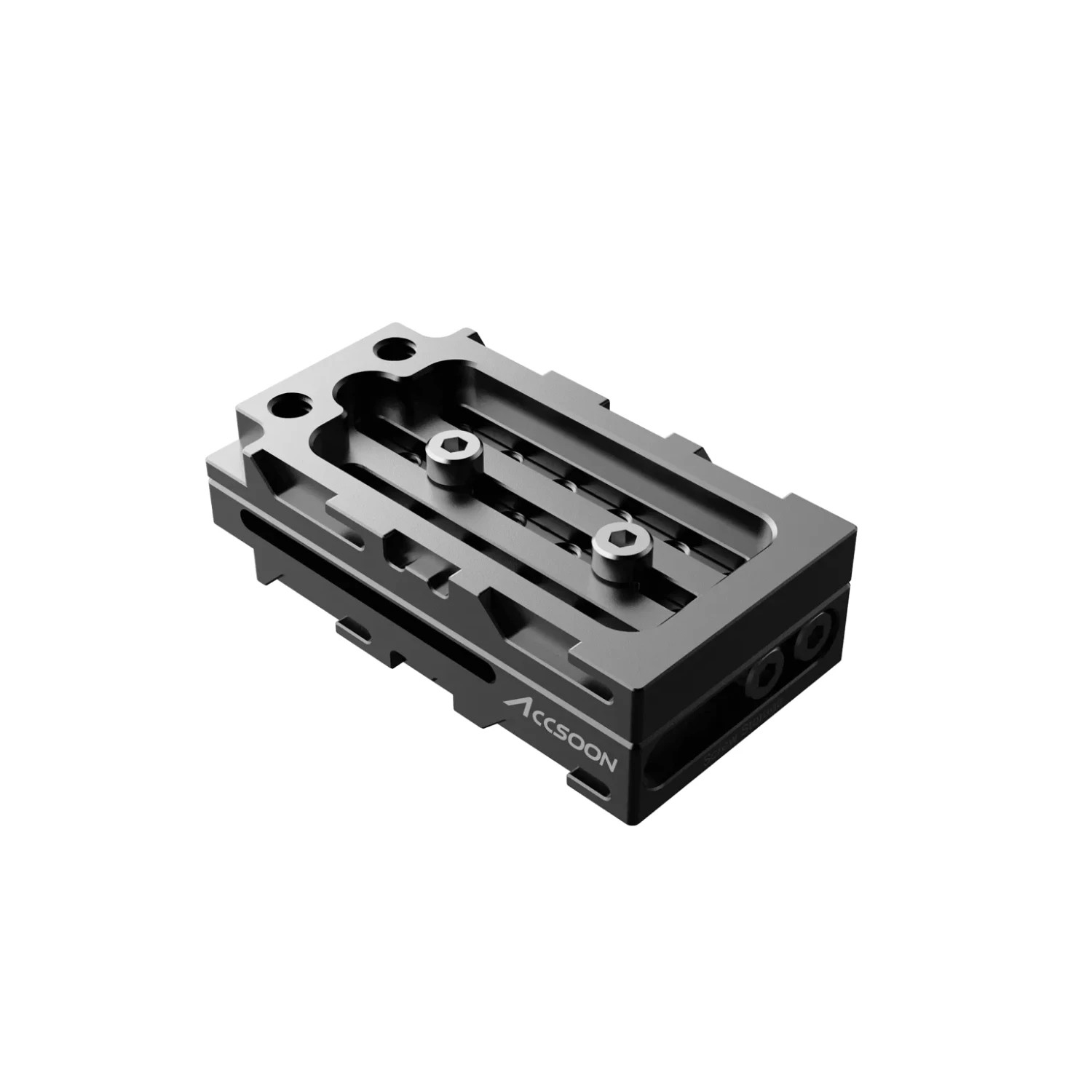

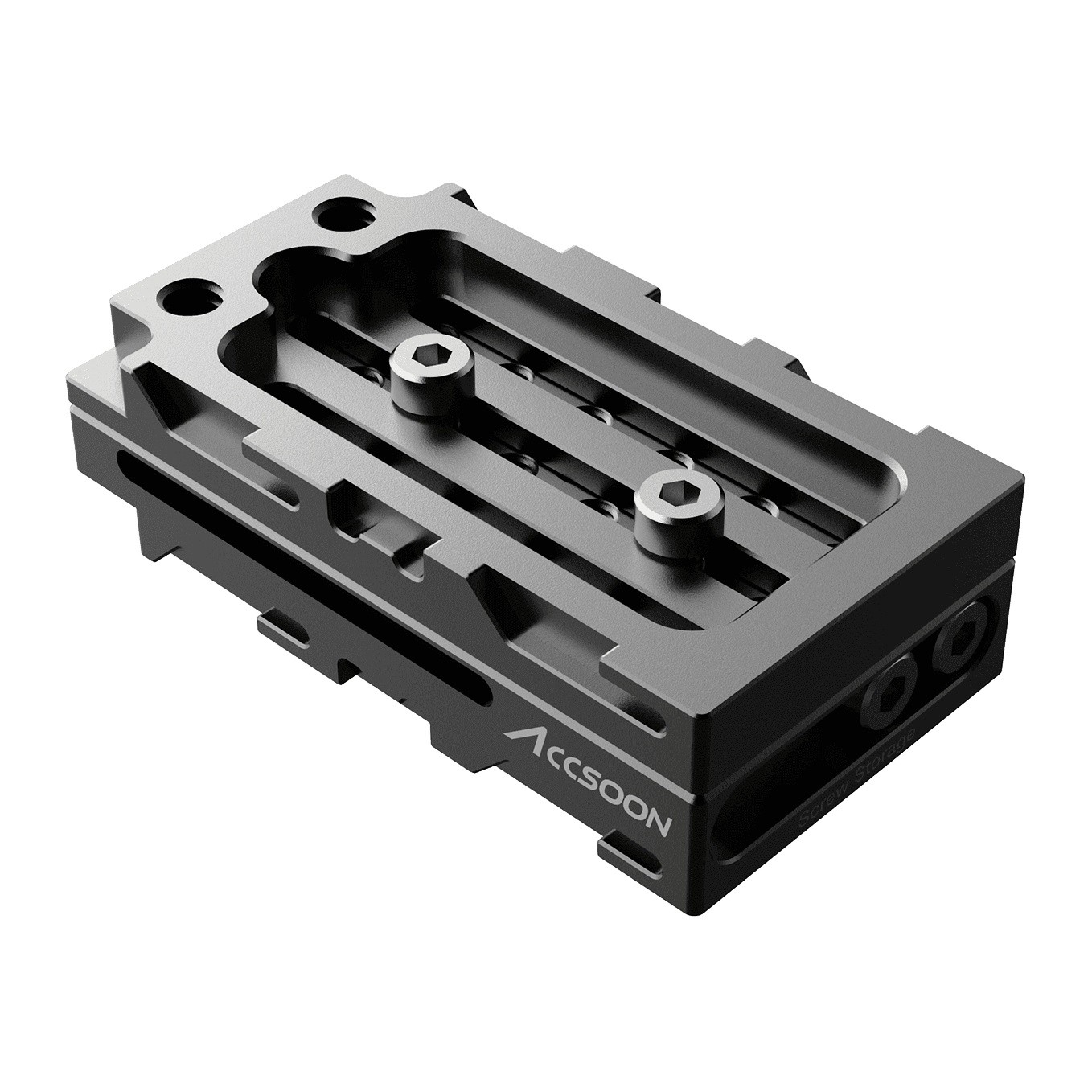

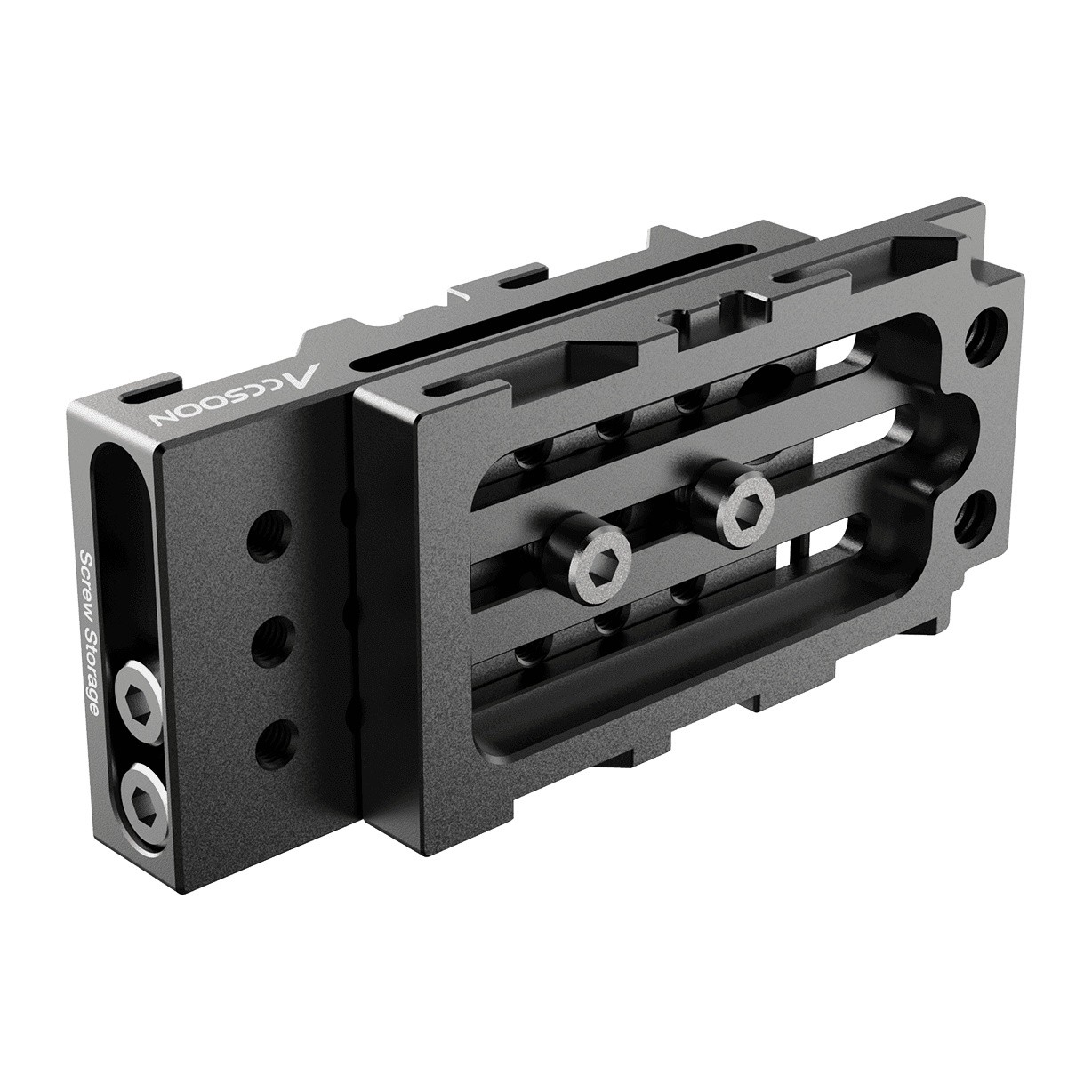

El adaptador Accsoon para monitor ACC-ACC03 es un adaptador de montaje mecánico para las unidades inalámbricas CineView y CineEye con ranura NP-F. Dos placas de aluminio ajustables permiten acoplar el receptor a un monitor o a un rig y ajustar su orientación mediante ranuras deslizantes. De este modo, la ranura NP-F no utilizada dispone de puntos de montaje de 1/4″-20, 3/8″ y M4; el adaptador pesa 100 g y mide 70,8 × 38,4 × 20 mm. El ACC03 no dispone de alimentación pasante, por lo que la unidad inalámbrica debe alimentarse por separado a través de su entrada de CC. El paquete incluye el adaptador y una llave Allen; el monitor, la unidad inalámbrica y la batería se suministran por separado.

Accsoon ACC03

MONTAJE EN LA RANURA NP-F

Dos placas ajustables conectan la unidad inalámbrica con el monitor o crean nuevos puntos de montaje en el rig. Solución puramente mecánica con alimentación independiente.

1/4″-20 / 3/8″ / M4100 g

PUNTOS DE MONTAJE ADICIONALES

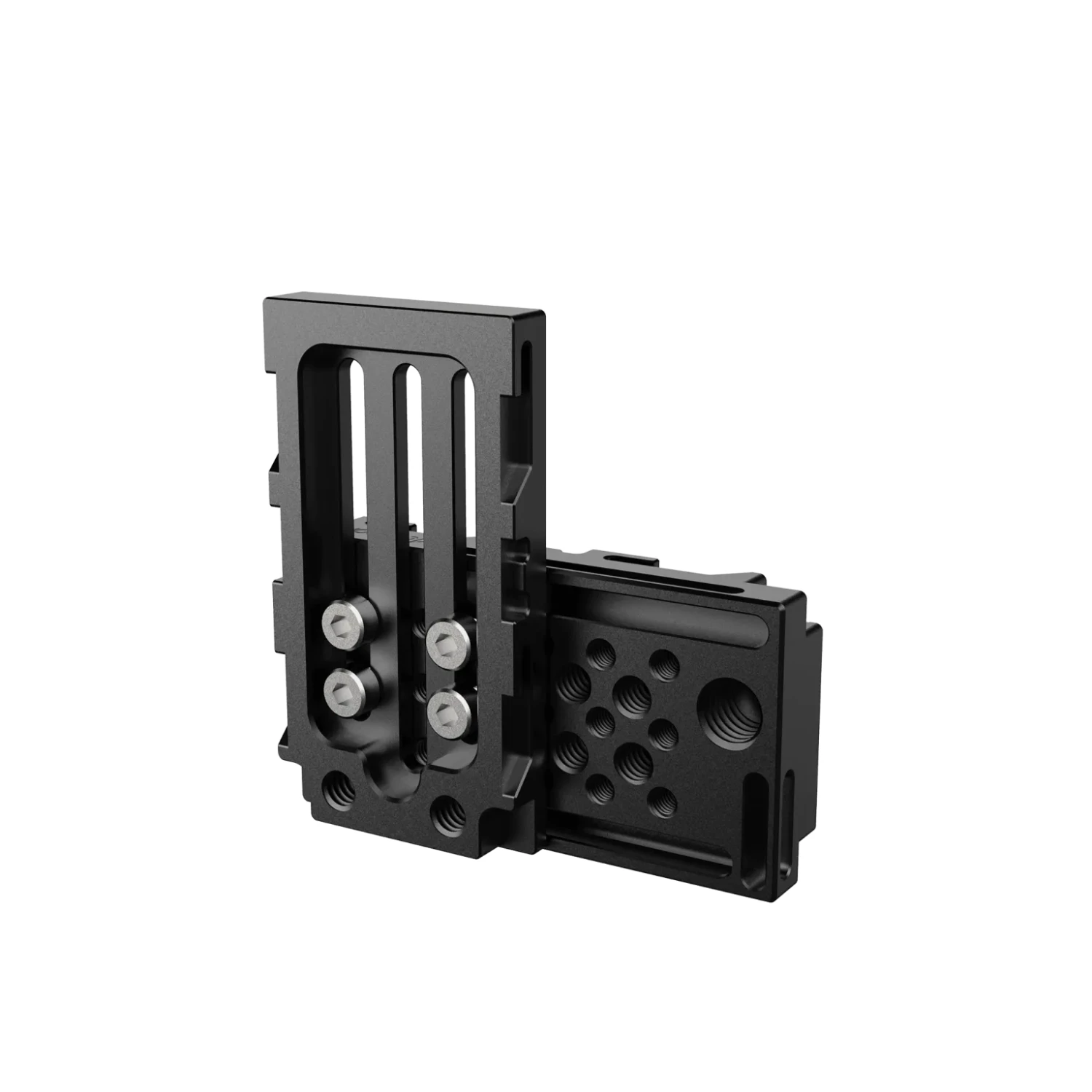

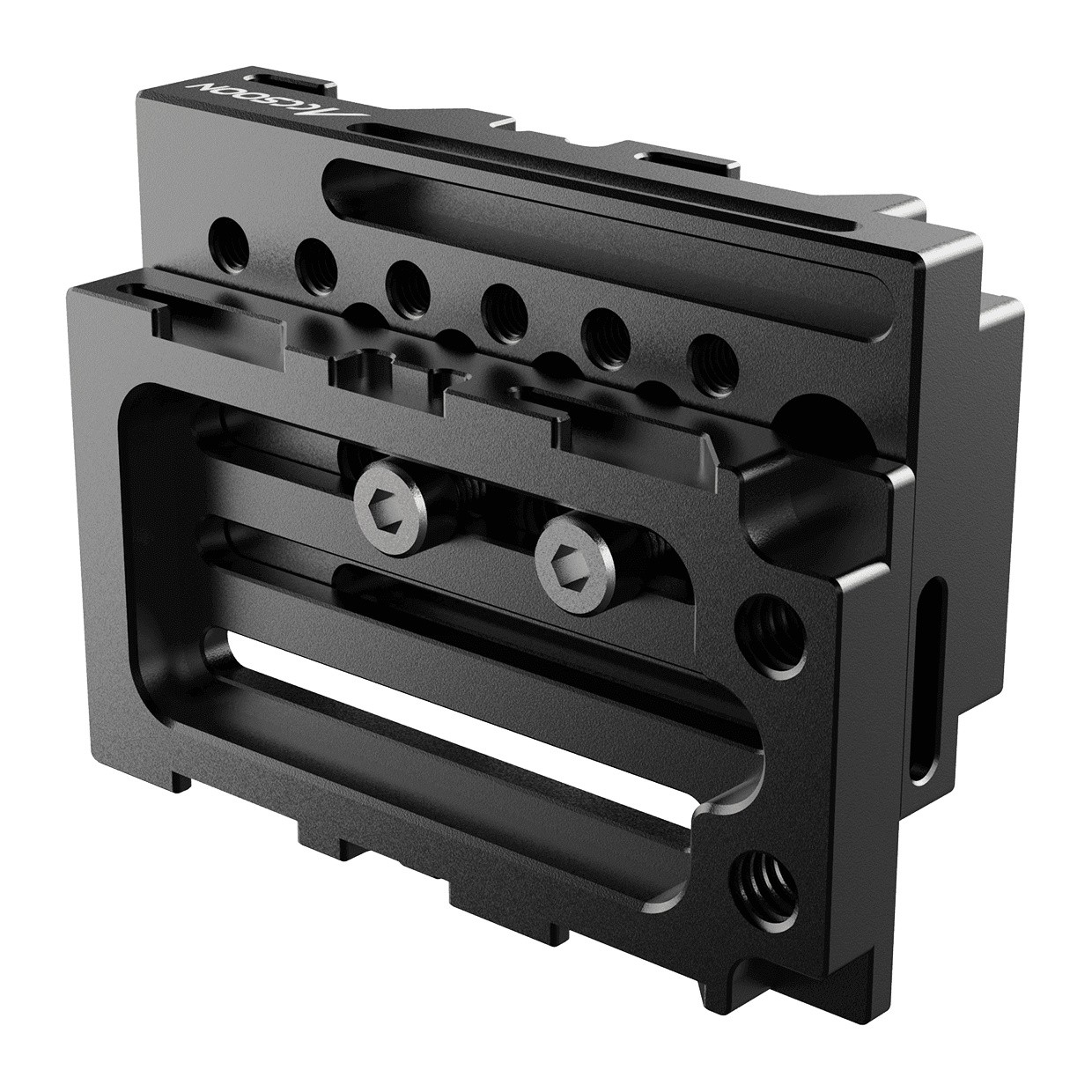

La ranura NP-F no utilizada del monitor, la cámara o la unidad inalámbrica se puede aprovechar para montar accesorios. La parte frontal cuenta con 18 orificios M4, ocho roscas de 1/4″-20 y una de 3/8″; en el lateral hay otros cuatro orificios M4. La estructura de aluminio proporciona una unión mecánica estable.

ORIENTACIÓN SEGÚN EL MONITOR

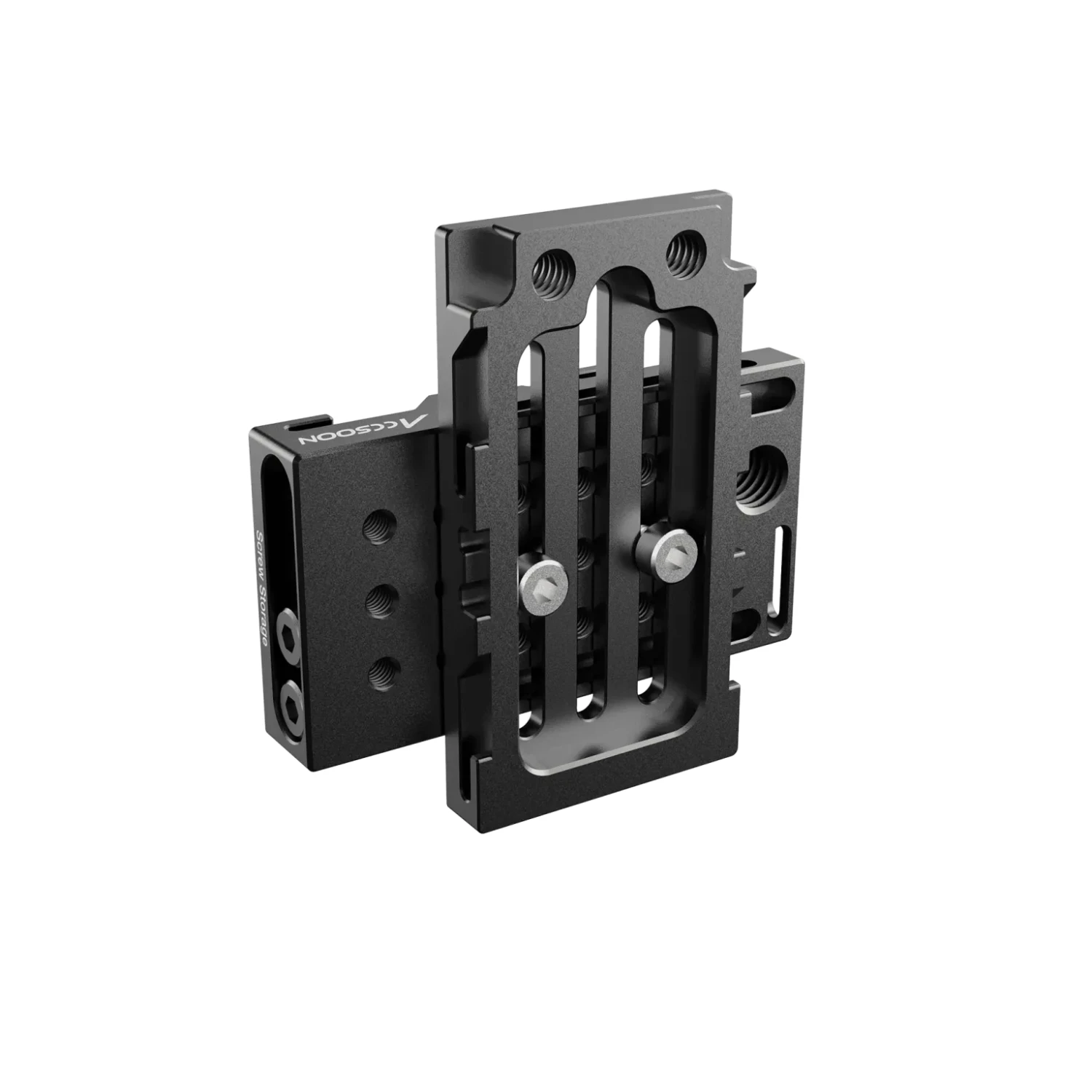

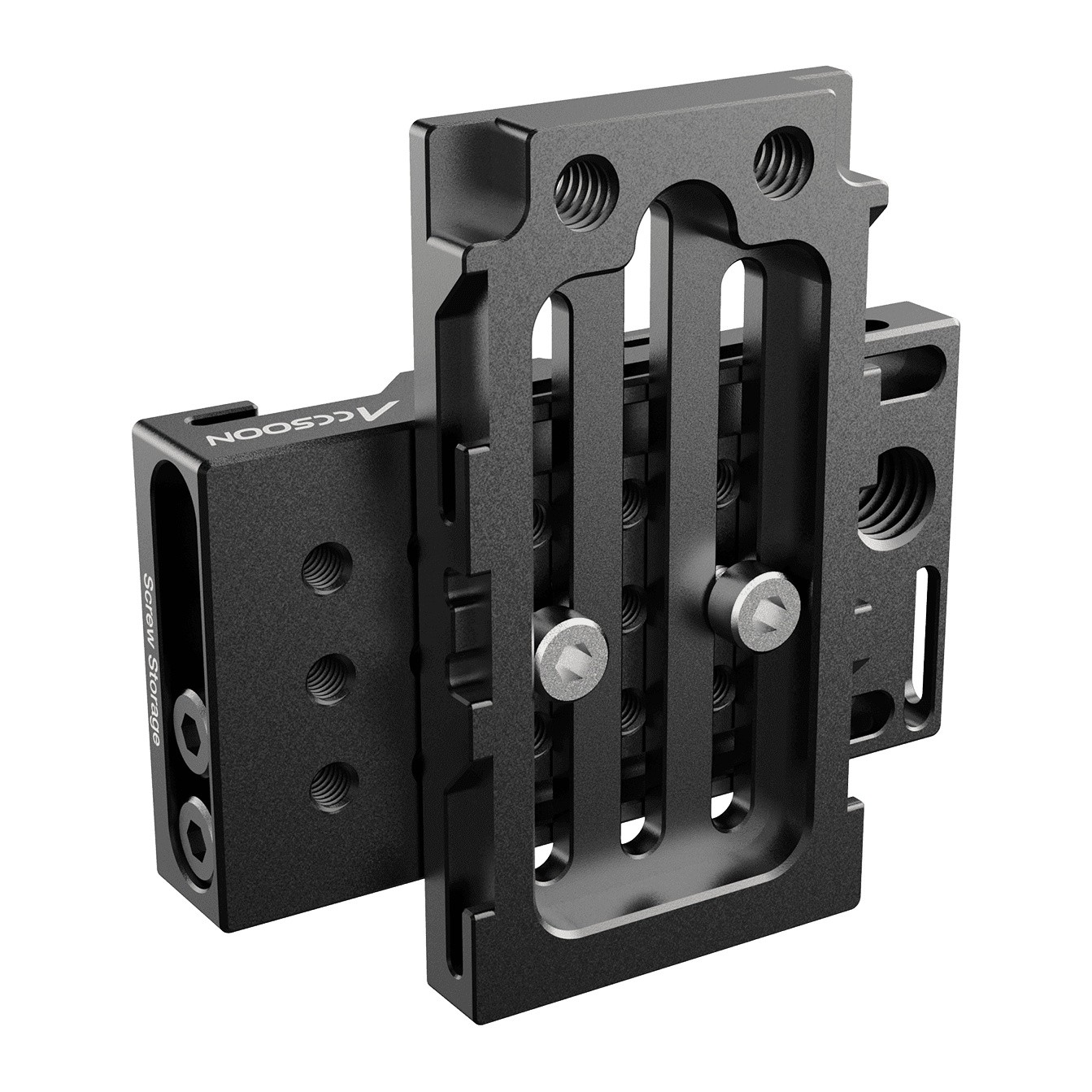

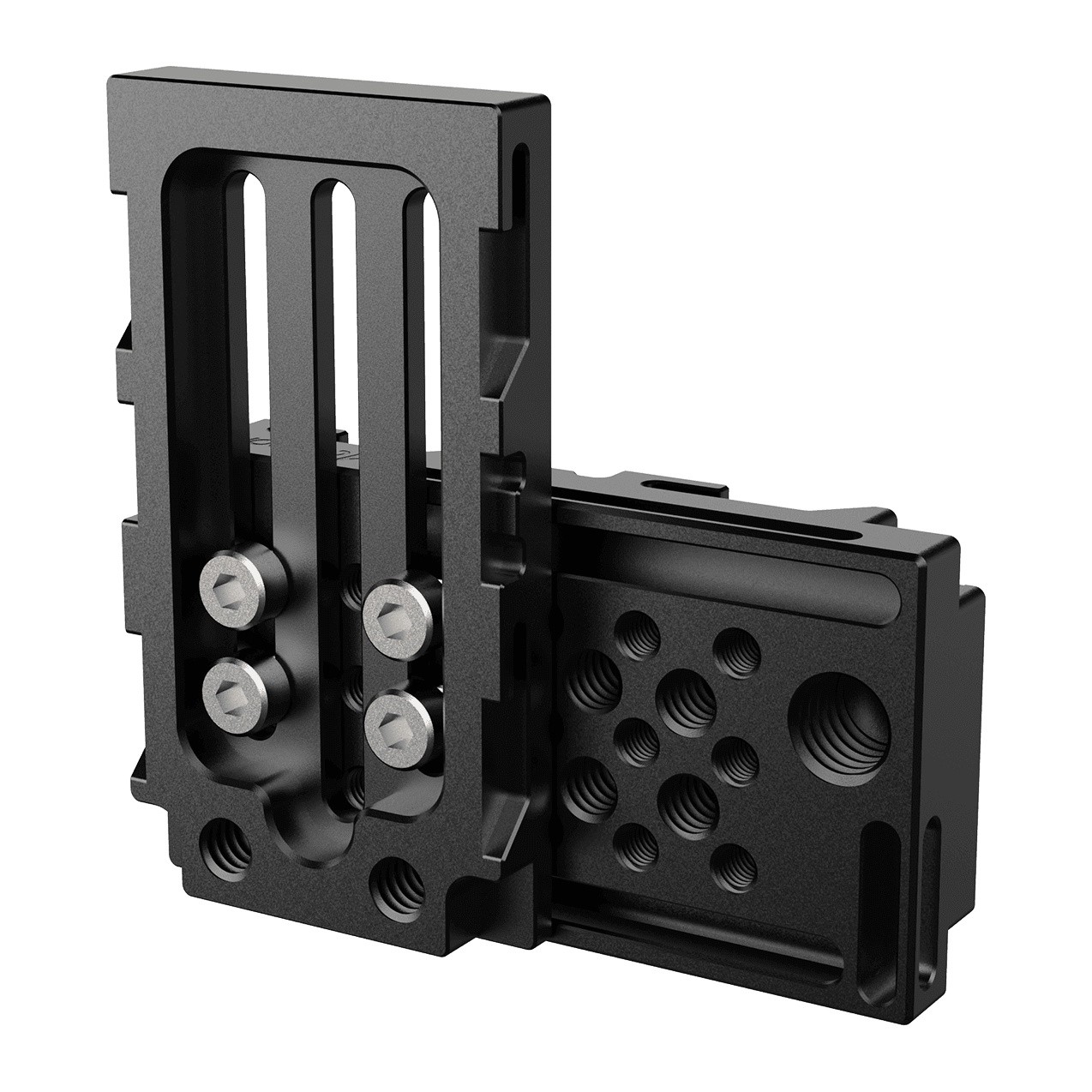

El conjunto de dos placas con fijación NP permite conectar una unidad RX o TX compatible a otro dispositivo con la ranura correspondiente. Las ranuras deslizantes ayudan a ajustar la posición para que la unidad quede en posición vertical incluso si la ranura del monitor tiene otra orientación. Una de las placas se puede utilizar por separado para fijar accesorios mediante las roscas de montaje.

CONJUNTO DE MONITOR DE DIRECCIÓN

El fabricante presenta el receptor situado detrás del monitor como un conjunto compacto para la visualización de la imagen en el plató. En un monitor adecuado con dos ranuras NP-F, la segunda ranura puede reservarse para la batería que alimenta el monitor. El ACC03 no transmite energía eléctrica: el CineView o el CineEye deben disponer de su propia alimentación a través de la entrada de CC.
