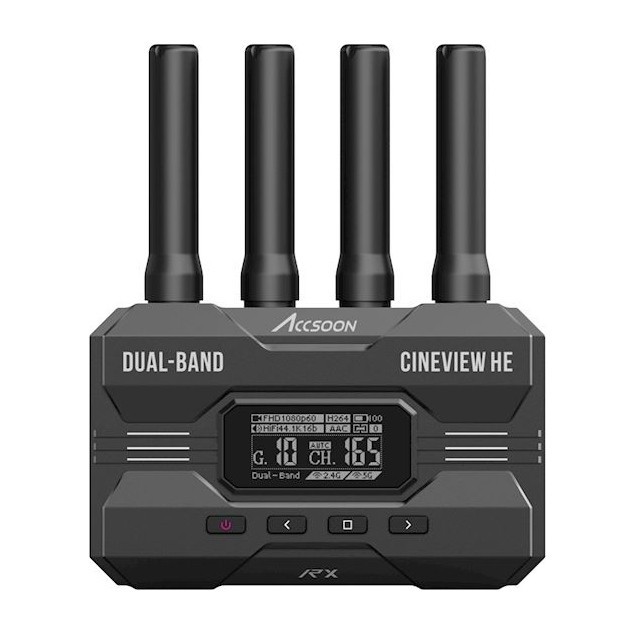

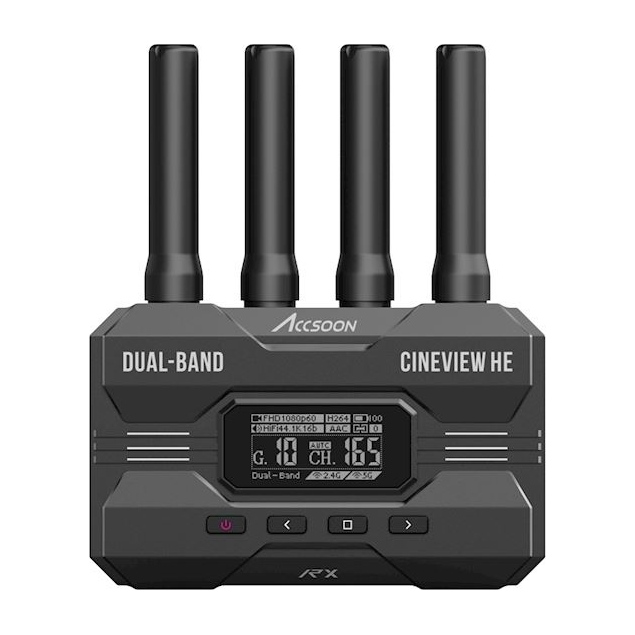

Accsoon Cineview HE RX

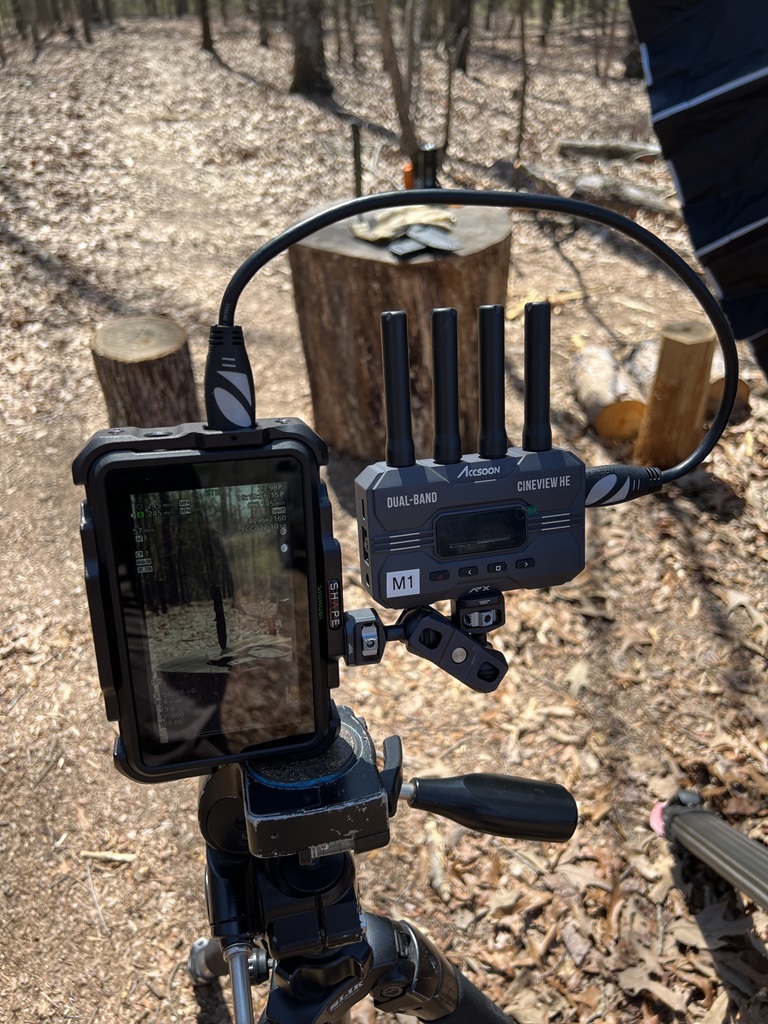

Monitorización lejos de la cámara

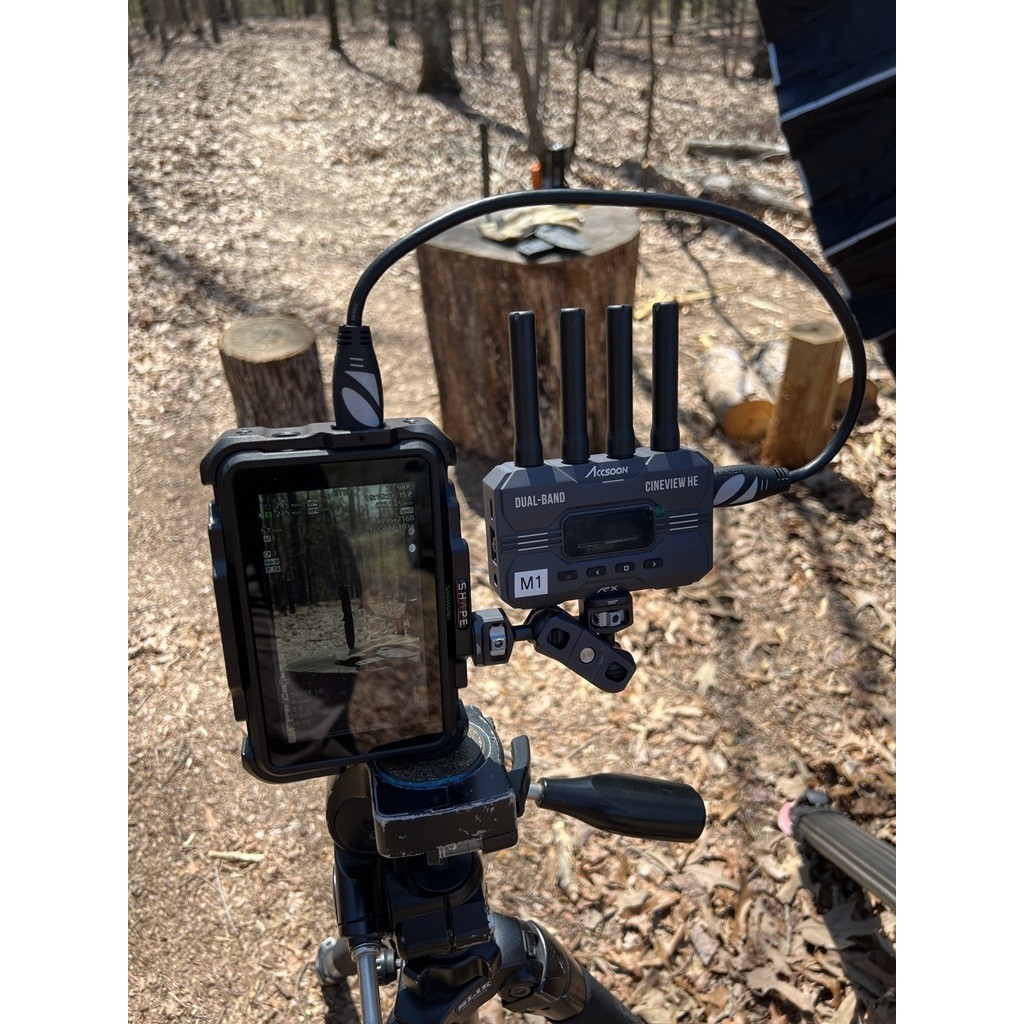

Coloca el receptor HE junto al monitor externo y conecta la salida HDMI del receptor a la entrada HDMI del monitor. Un transmisor compatible, que se adquiere por separado, envía la imagen de la cámara de forma inalámbrica para que el director, el cliente o el operador puedan comprobar el encuadre lejos de la cámara. La fotografía del fabricante muestra el modelo exacto HE RX en una sesión de monitorización sobre el terreno; el monitor y el equipo de cámara no están incluidos.

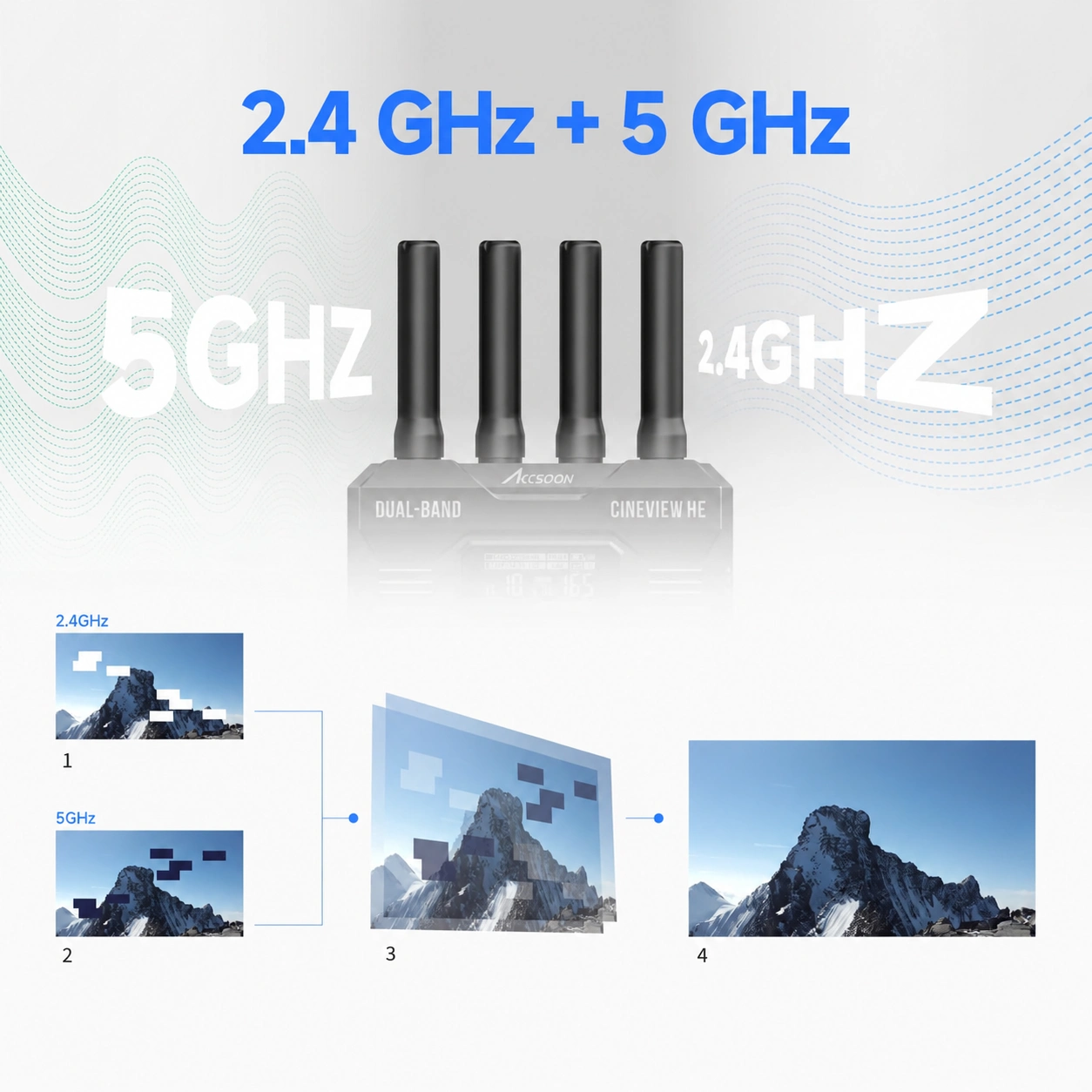

Dos bandas para una sola imagen

CineView HE transmite simultáneamente la imagen en las bandas de 2,4 y 5 GHz. El receptor compara ambos flujos de datos y combina ambos para obtener la imagen final, lo que ayuda a reducir el efecto de las interferencias. Esquema: 1 y 2 muestran las interrupciones en cada banda, 3 su combinación en el receptor y 4 la imagen restaurada. La transmisión depende del entorno radioeléctrico.

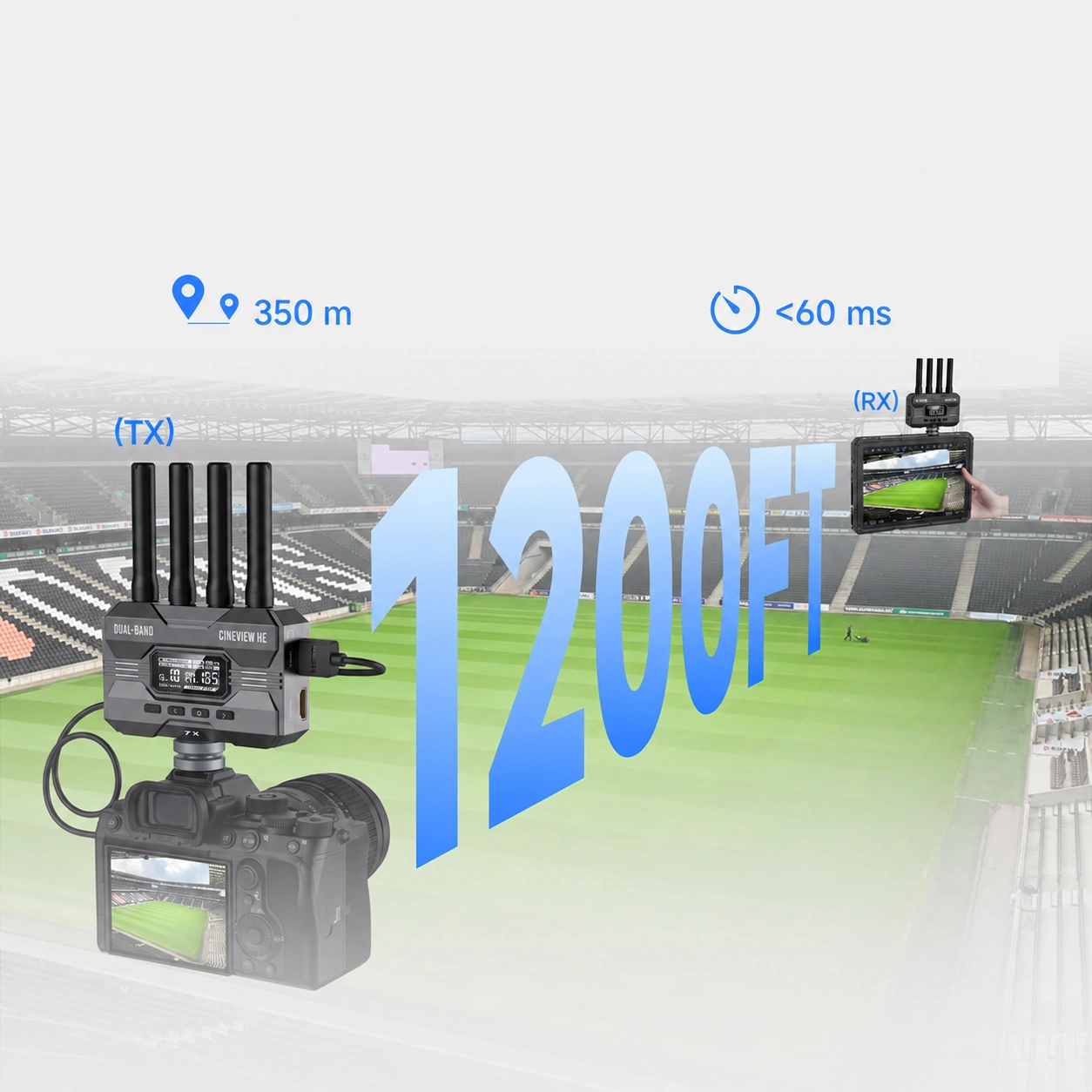

Alcance de hasta 350 metros

El fabricante indica un alcance de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. La latencia de la transmisión inalámbrica es inferior a 60 ms y no incluye el retraso de la cámara. Esta combinación es adecuada para controlar la toma en el plató; la distancia de recepción en el teléfono puede variar con respecto al receptor de hardware.

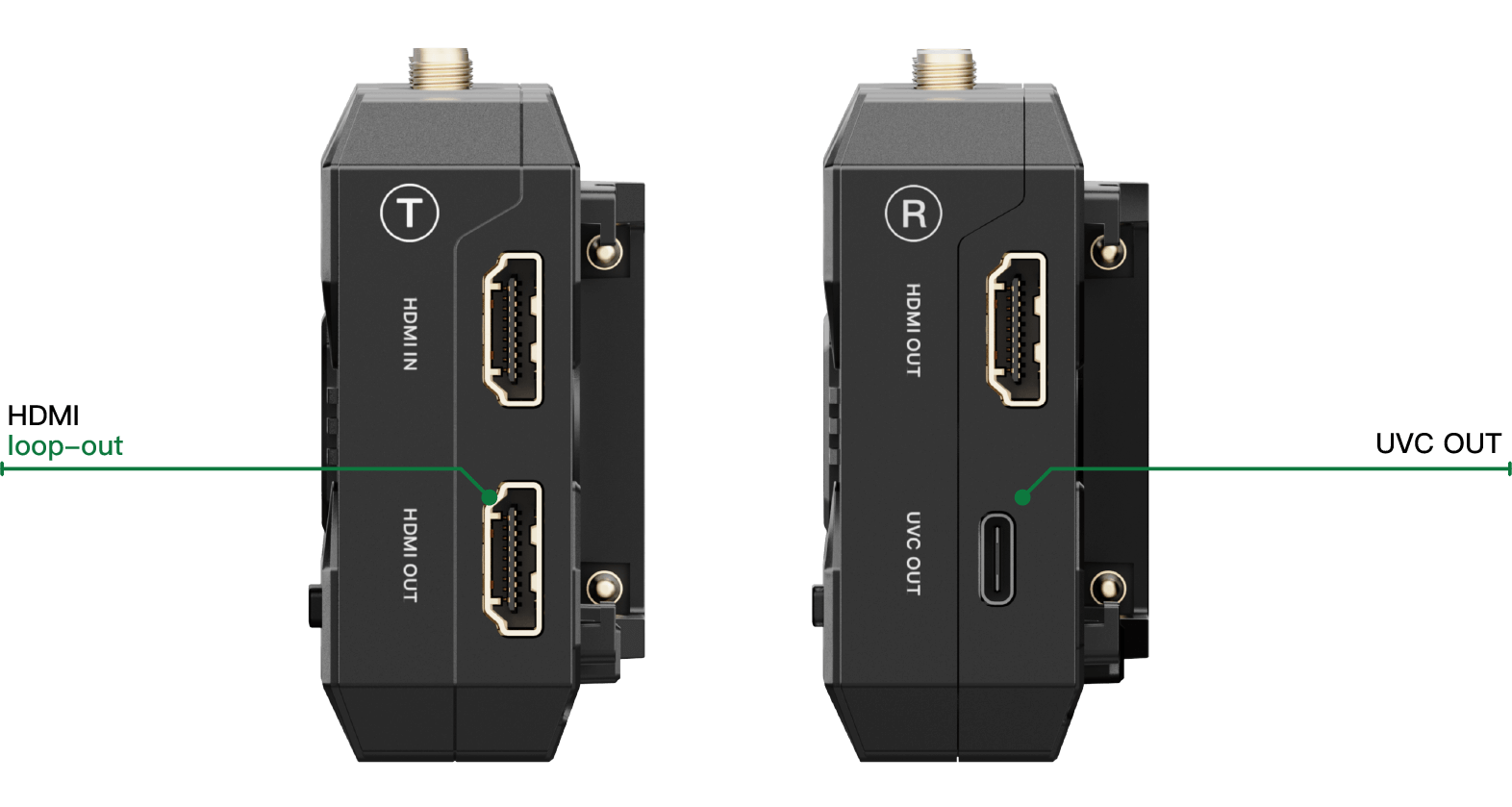

HDMI en la cámara, HDMI y UVC en el receptor

Este receptor (RX) ofrece una salida HDMI completa y una salida de datos USB-C UVC independiente para el ordenador. No dispone de entrada HDMI desde la cámara ni de salida en bucle. El transmisor, situado a la izquierda del esquema, se adquiere por separado y conecta la cámara al sistema inalámbrico. El transmisor (HE) admite Full HD hasta 60p y audio PCM; este receptor no dispone de interfaz SDI.

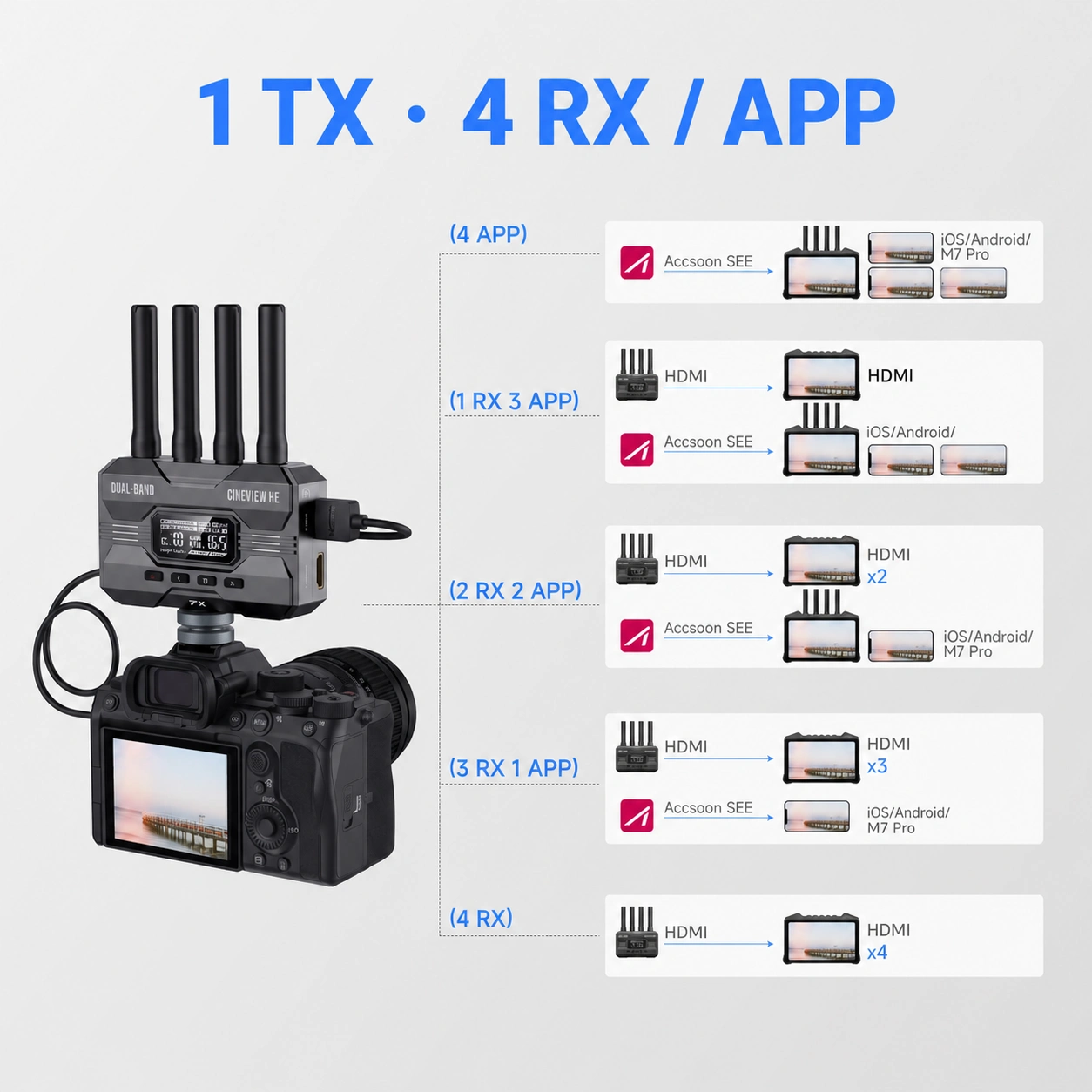

Hasta cuatro dispositivos receptores

El receptor ocupa una de las hasta cuatro ranuras de recepción inalámbrica de un TX compatible. Otros receptores físicos o teléfonos y tabletas con Accsoon SEE pueden compartir el mismo TX dentro del mismo límite total. Los dispositivos móviles reciben directamente desde el TX, no mediante retransmisión desde el RX. Un monitor HDMI o un ordenador UVC conectado al receptor no ocupa ninguna ranura inalámbrica adicional.

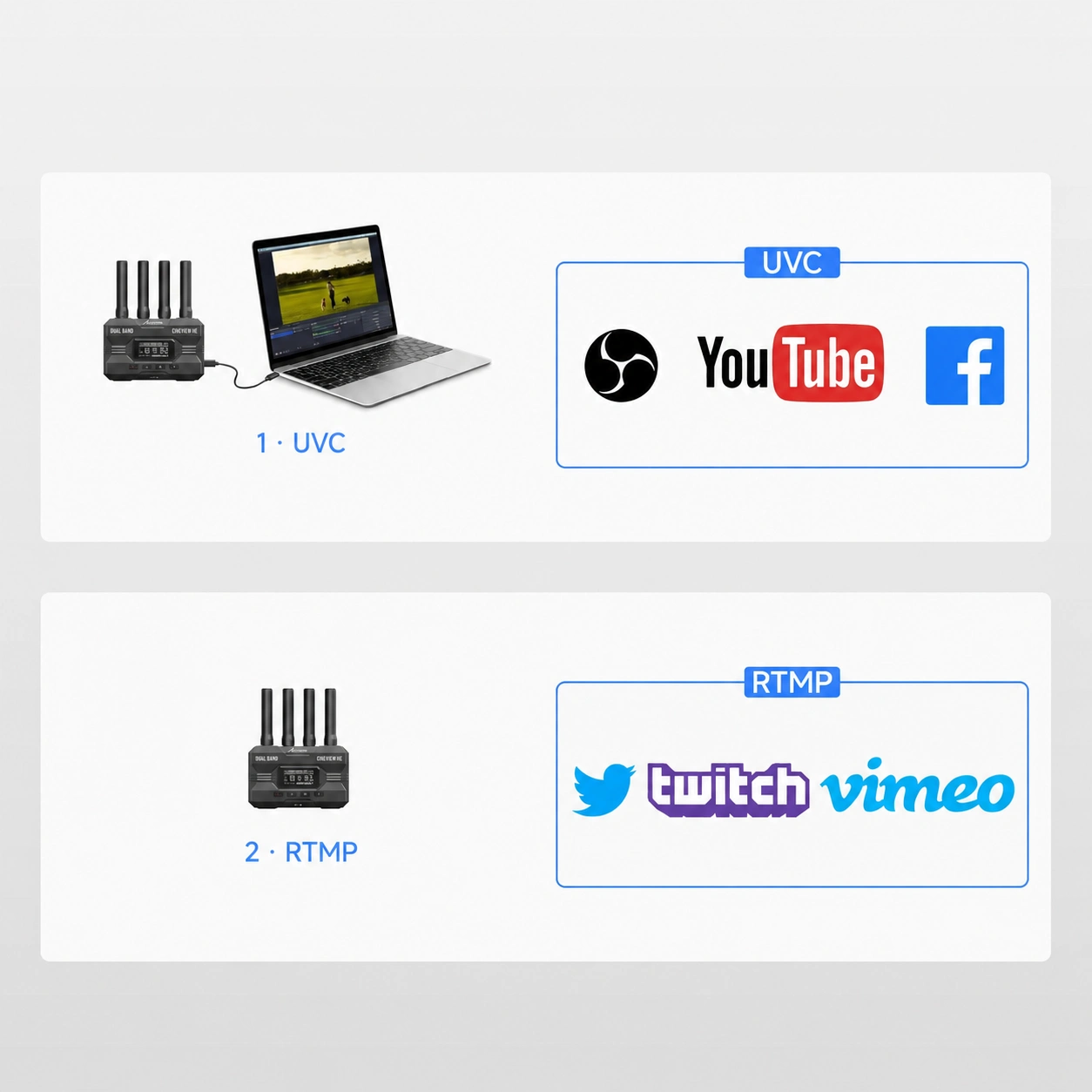

Imagen en el ordenador sin convertidor

1 · UVC: conecta este RX al ordenador mediante un cable de datos USB-C y utiliza la imagen recibida, por ejemplo, en OBS sin necesidad de una tarjeta de captura adicional. La fuente de la cámara sigue siendo el TX compatible. 2 · RTMP: esta vía móvil independiente utiliza la aplicación Accsoon SEE en el teléfono o la tableta, que recibe directamente desde el TX y utiliza la conexión a Internet del dispositivo móvil. El RX no es un codificador independiente para la retransmisión por Internet.

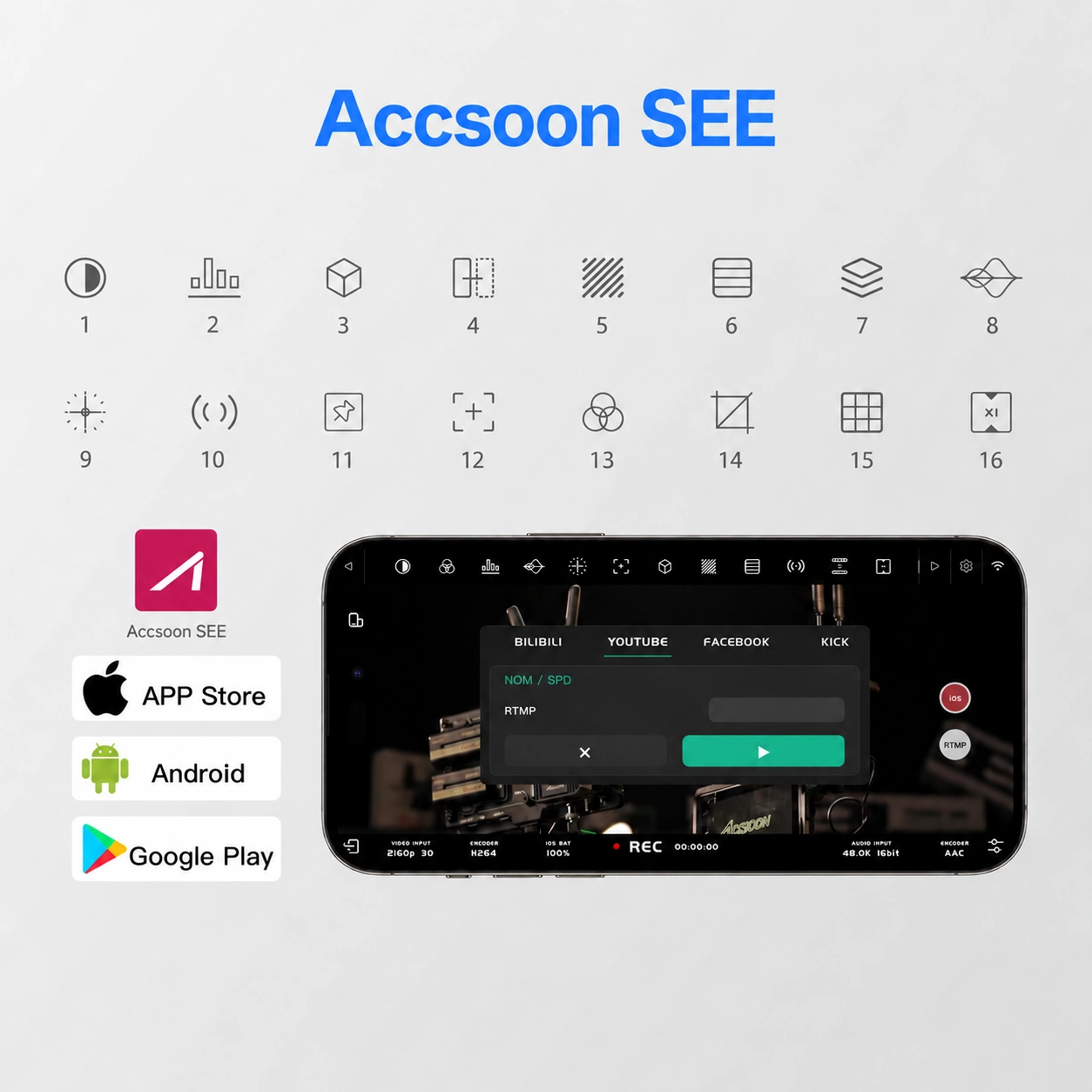

Herramientas de la aplicación Accsoon SEE

Las herramientas móviles de Accsoon SEE ilustran la recepción independiente directamente desde un TX compatible en un teléfono o una tableta, no las funciones de este RX. Permiten controlar la exposición, los colores, la composición y el enfoque, así como grabar y retransmitir en directo. La leyenda numerada se corresponde con los iconos del fabricante; la transmisión HE sigue siendo Full HD.

1. Vista previa en blanco y negro
2. Histograma
3. LUT
4. Inversión
5. Zebra
6. Colores falsos
7. Superposición de imagen
8. Forma de onda
9. Vectoroscopio
10. Sonido
11. Marcadores
12. Enfoque
13. RGB
14. Capturas de pantalla
15. Cuadrículas
16. Corrección de la visualización

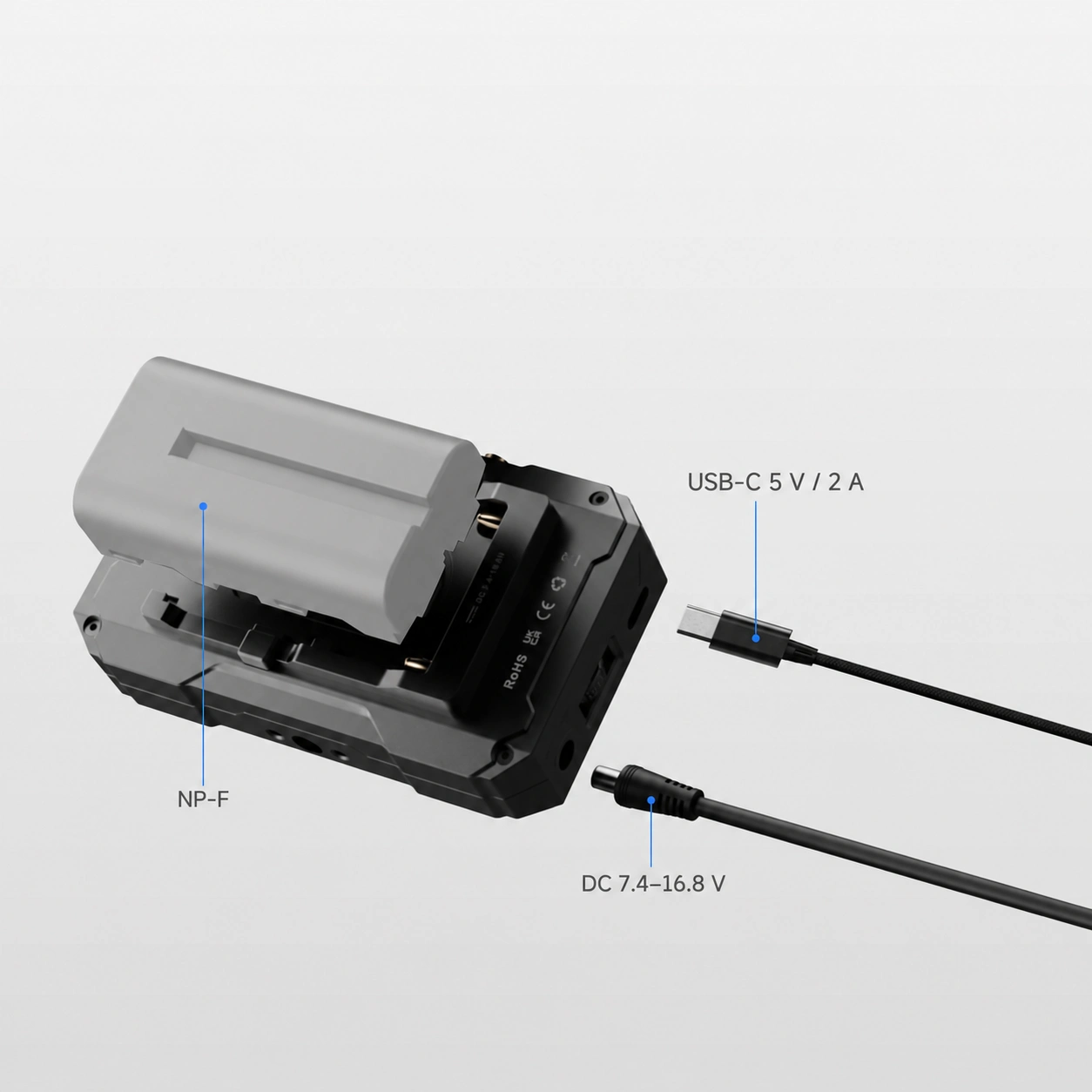

Alimentación según tu equipo

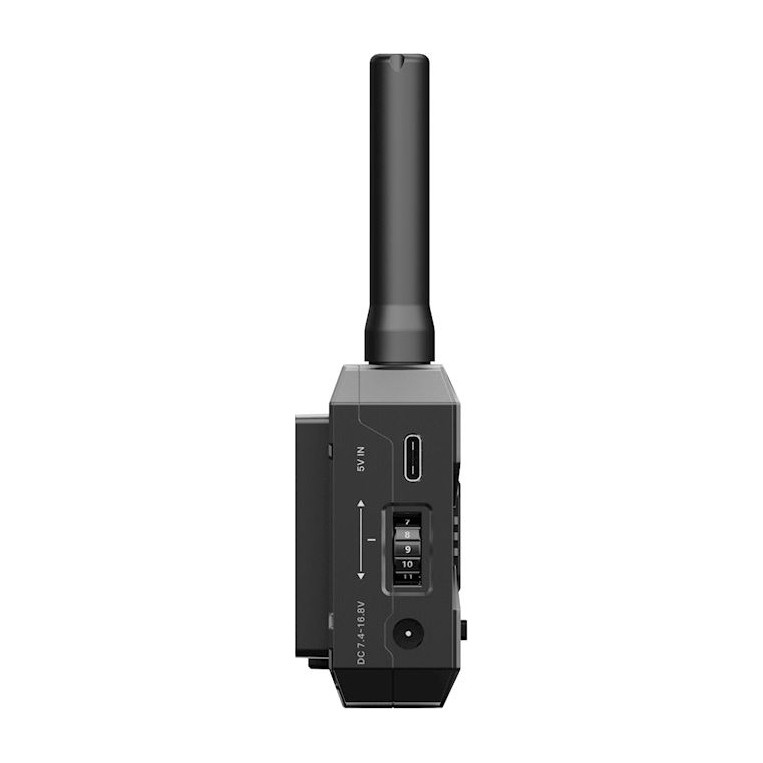

El receptor se alimenta con una batería NP-F550/750/970, a través de CC de 7,4–16,8 V o USB-C de 5 V con una fuente de al menos 2 A. El conector CC es de 5,5 × 2,1 mm con polo positivo en el centro. El RX cuenta con conectores USB-C independientes para la salida de datos UVC y la alimentación; elige el puerto adecuado para cada finalidad. Las baterías, los cargadores y los cables se adquieren por separado. La alimentación por USB-C no carga la batería NP-F.
