El Accsoon CineView HE 1T4R es un sistema HDMI inalámbrico compuesto por un transmisor y cuatro receptores que permite compartir la imagen de una misma cámara en cuatro puestos de visualización. Transmite Full HD hasta 60p y sonido PCM simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia inferior a 60 ms (sin contar la cámara) y un alcance de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. El TX cuenta con una entrada HDMI y una salida en bucle local; cada RX ofrece una salida HDMI y una salida USB-C UVC para un monitor o un ordenador sin necesidad de una tarjeta de captura adicional. Los cuatro receptores ocupan las cuatro ranuras de recepción inalámbrica. Un teléfono o una tableta con Accsoon SEE puede sustituir a un receptor (RX), pero no añadir un quinto dispositivo. Cada unidad se alimenta con una batería NP-F, a través de CC o USB-C; las baterías, los cables y los monitores se adquieren por separado.
ACCSOON CINEVIEW HE · 1TX + 4RX
Una cámara, cuatro receptores
El conjunto 1TX + 4RX distribuye la señal Full HD de una cámara a cuatro puestos de monitorización. Cada receptor cuenta con HDMI y USB-C UVC. Los cuatro receptores RX incluidos ya ocupan todas las ranuras de recepción inalámbrica.
1TX + 4RXFull HD 60pHDMI + UVC

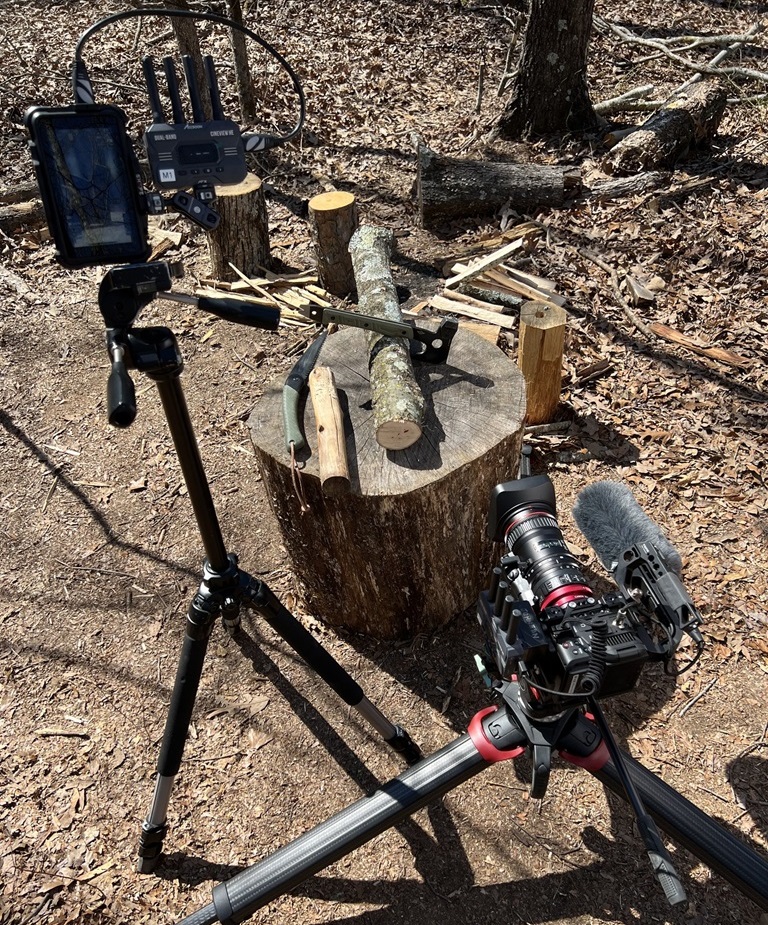

Monitorización lejos de la cámara

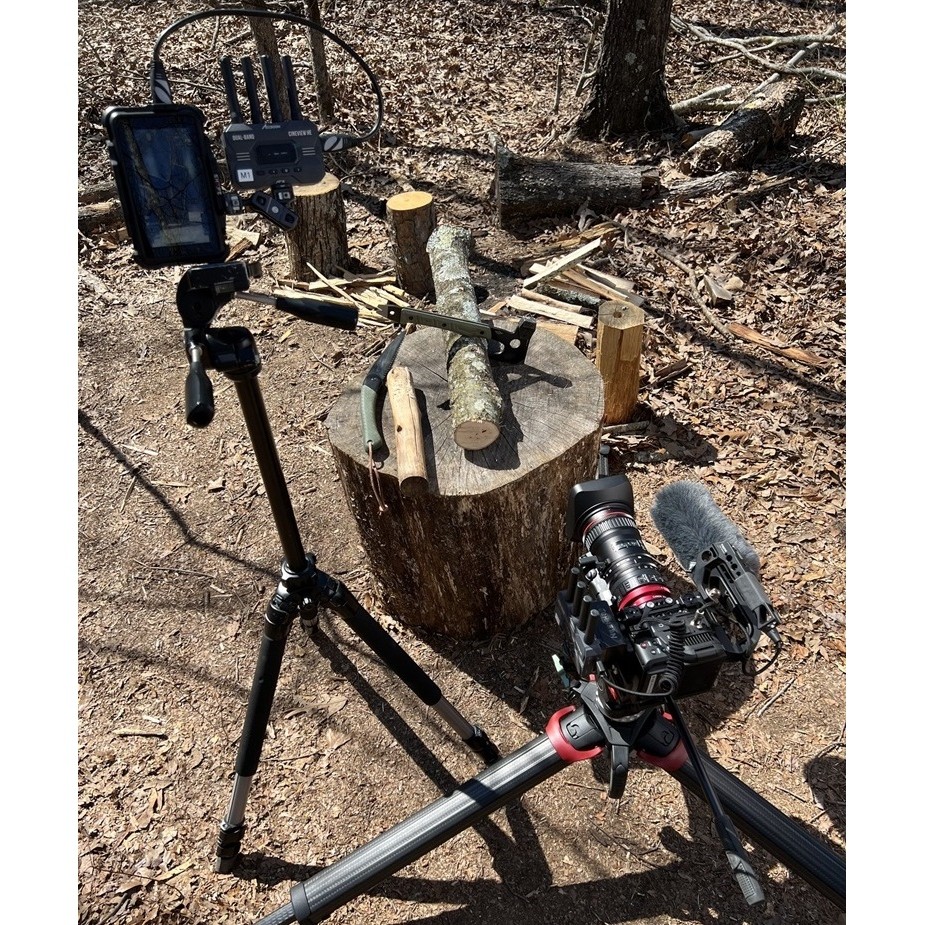

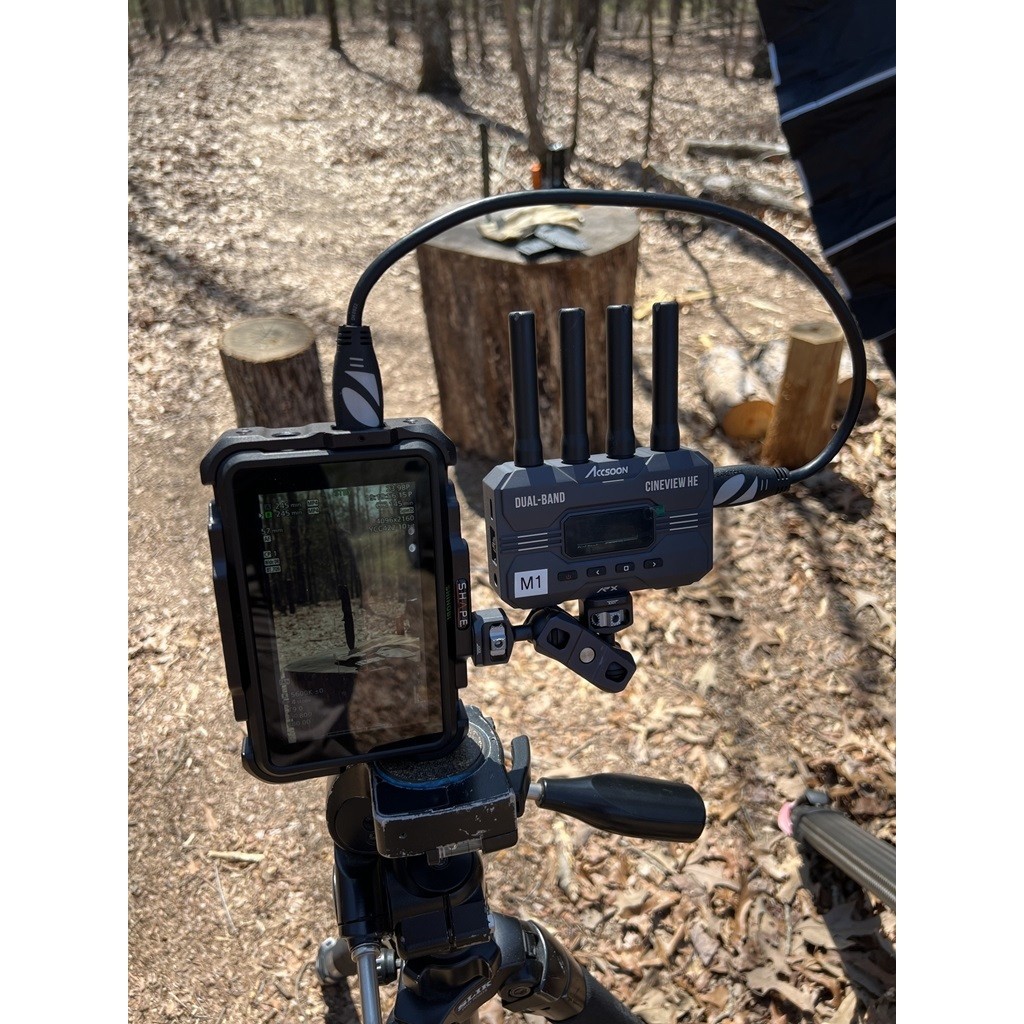

Se conecta un TX a la cámara y se colocan los cuatro RX junto a monitores independientes. El director, el cliente y los miembros del equipo ven la misma toma desde sus propios puestos sin necesidad de un cable de vídeo largo que conecte con la cámara. La fotografía del fabricante con el HE exacto ilustra una conexión entre la cámara y un monitor; este paquete distribuye la misma señal a cuatro receptores, no permite la recepción de cuatro cámaras diferentes.
Dos bandas para una sola imagen

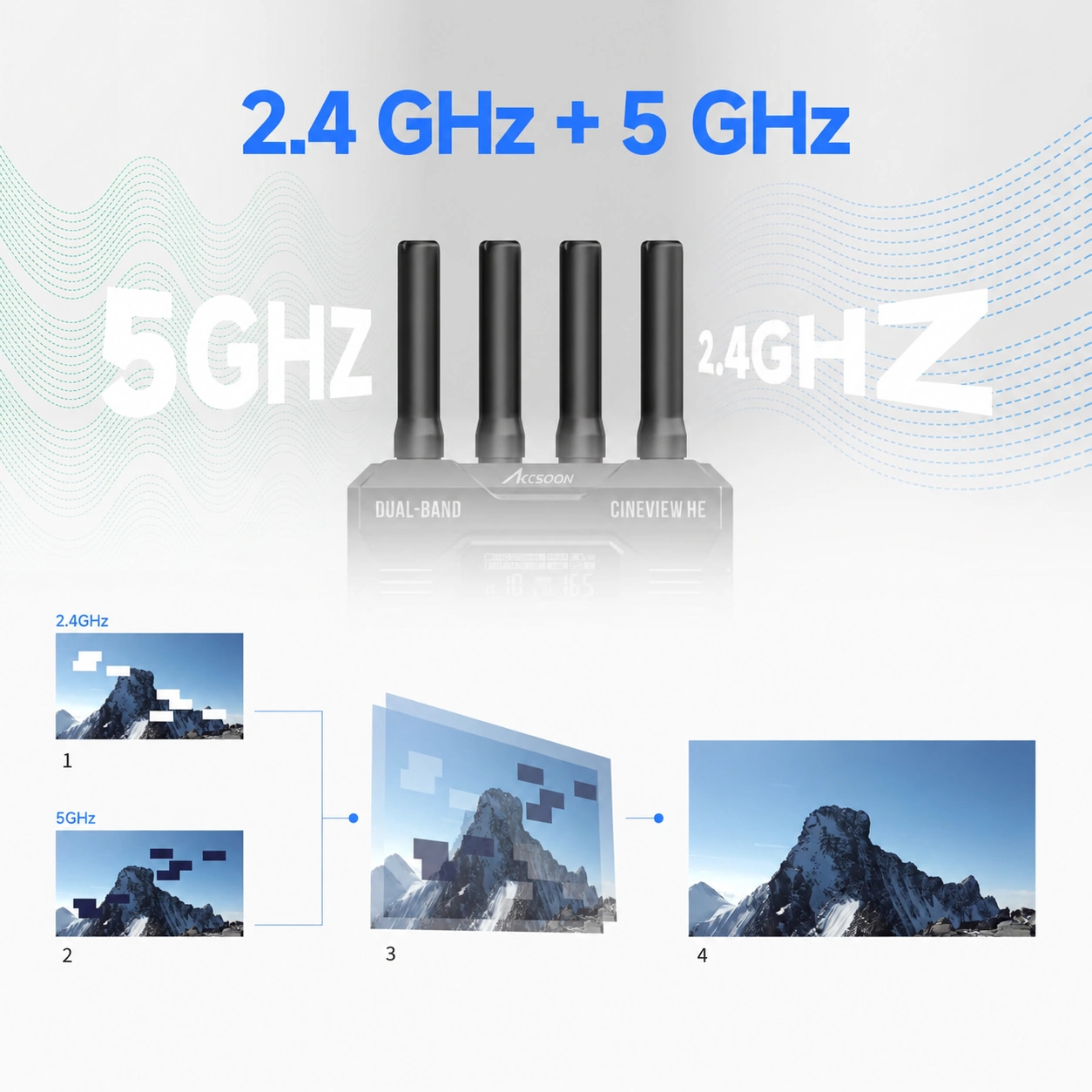

CineView HE transmite simultáneamente la imagen en las bandas de 2,4 y 5 GHz. El receptor compara ambos flujos de datos y los combina para formar la imagen final, lo que ayuda a reducir el efecto de las interferencias. Esquema: las figuras 1 y 2 muestran las interrupciones en cada banda, la 3 su combinación en el receptor y la 4 la imagen restaurada. La transmisión depende del entorno radioeléctrico.

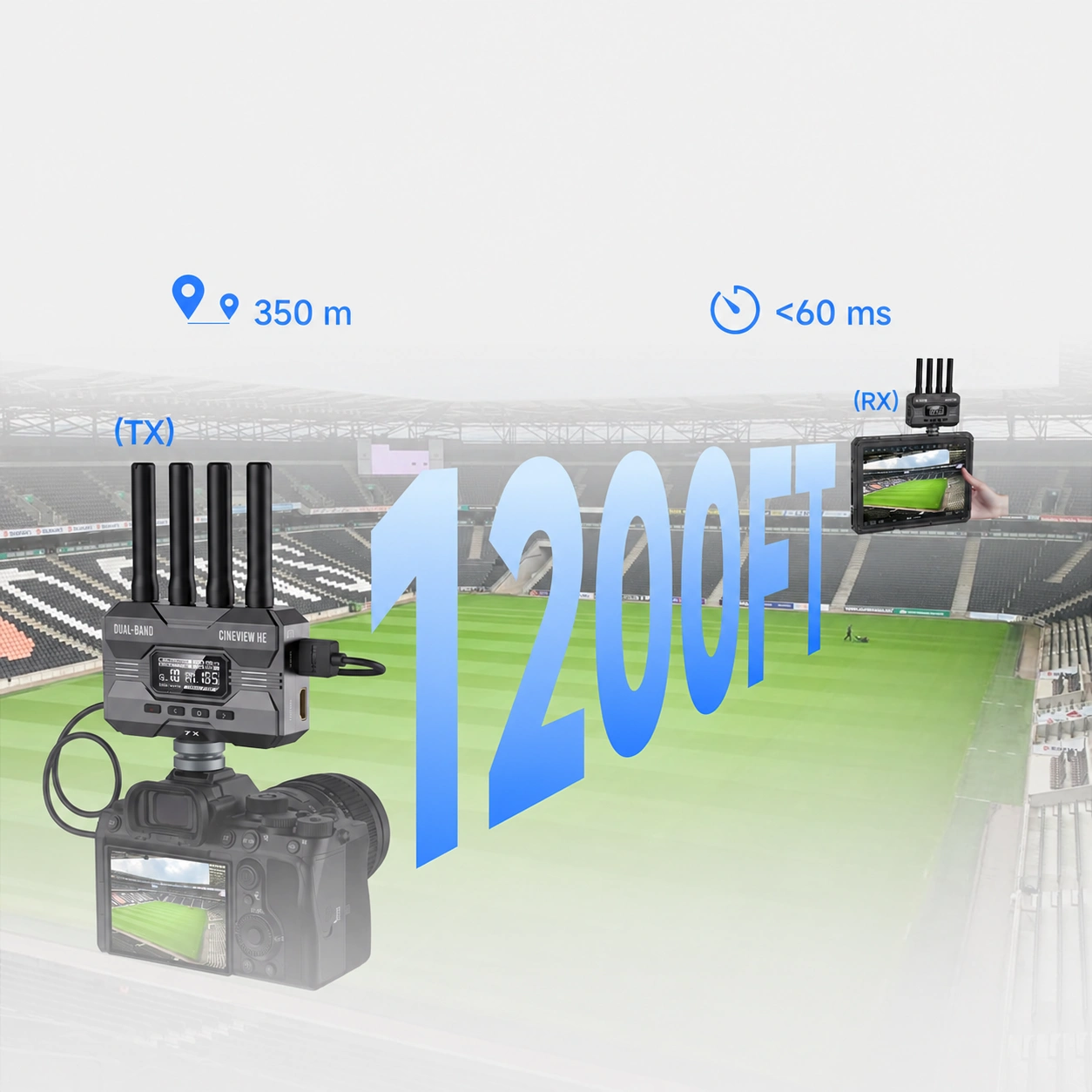

Alcance de hasta 350 metros
El fabricante indica un alcance de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. La latencia de la transmisión inalámbrica es inferior a 60 ms y no incluye el retraso de la cámara. Esta combinación es adecuada para controlar la toma en el plató; la distancia de recepción en el teléfono puede variar con respecto al receptor de hardware.

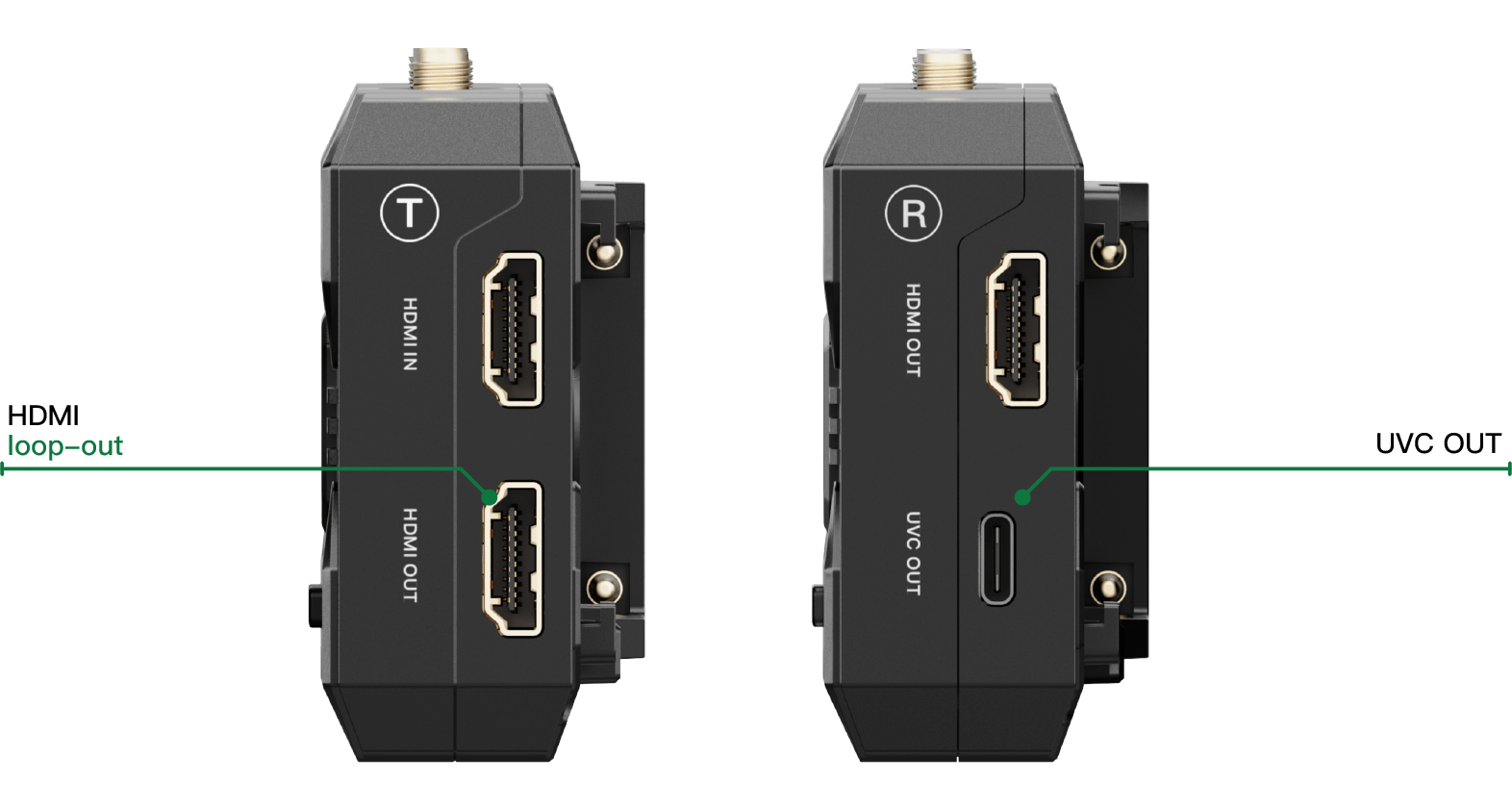

HDMI en la cámara, HDMI y UVC en el receptor

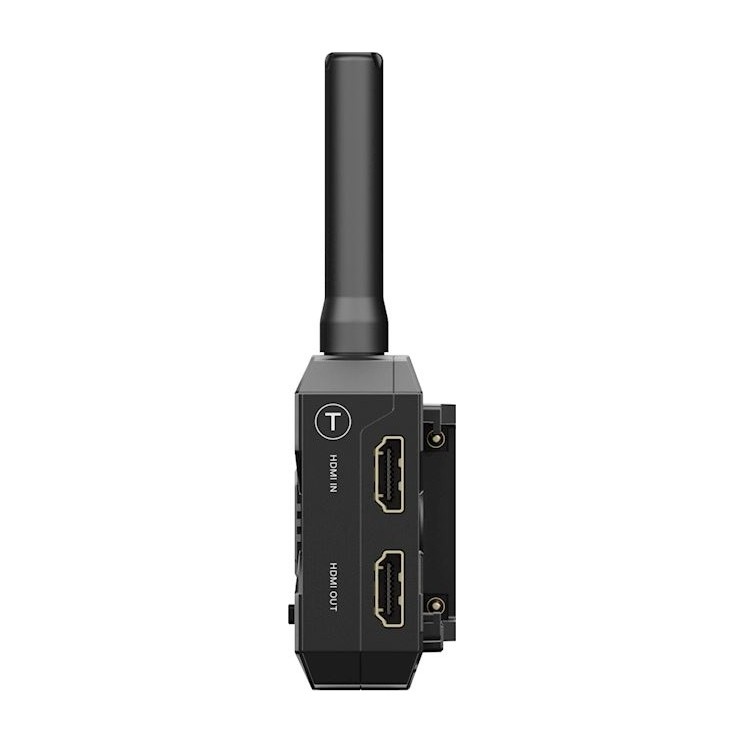

El TX incluido cuenta con una entrada HDMI completa y una salida en bucle local para el monitor de la cámara, sin el retraso de la transmisión inalámbrica. Cada uno de los cuatro receptores (RX) ofrece una salida HDMI y una salida de datos USB-C UVC independiente para el ordenador. Todos los receptores comparten la misma fuente procedente del transmisor (TX). El transmisor transmite Full HD hasta 60p y audio PCM; no admite 4K ni SDI.
Hasta cuatro dispositivos receptores

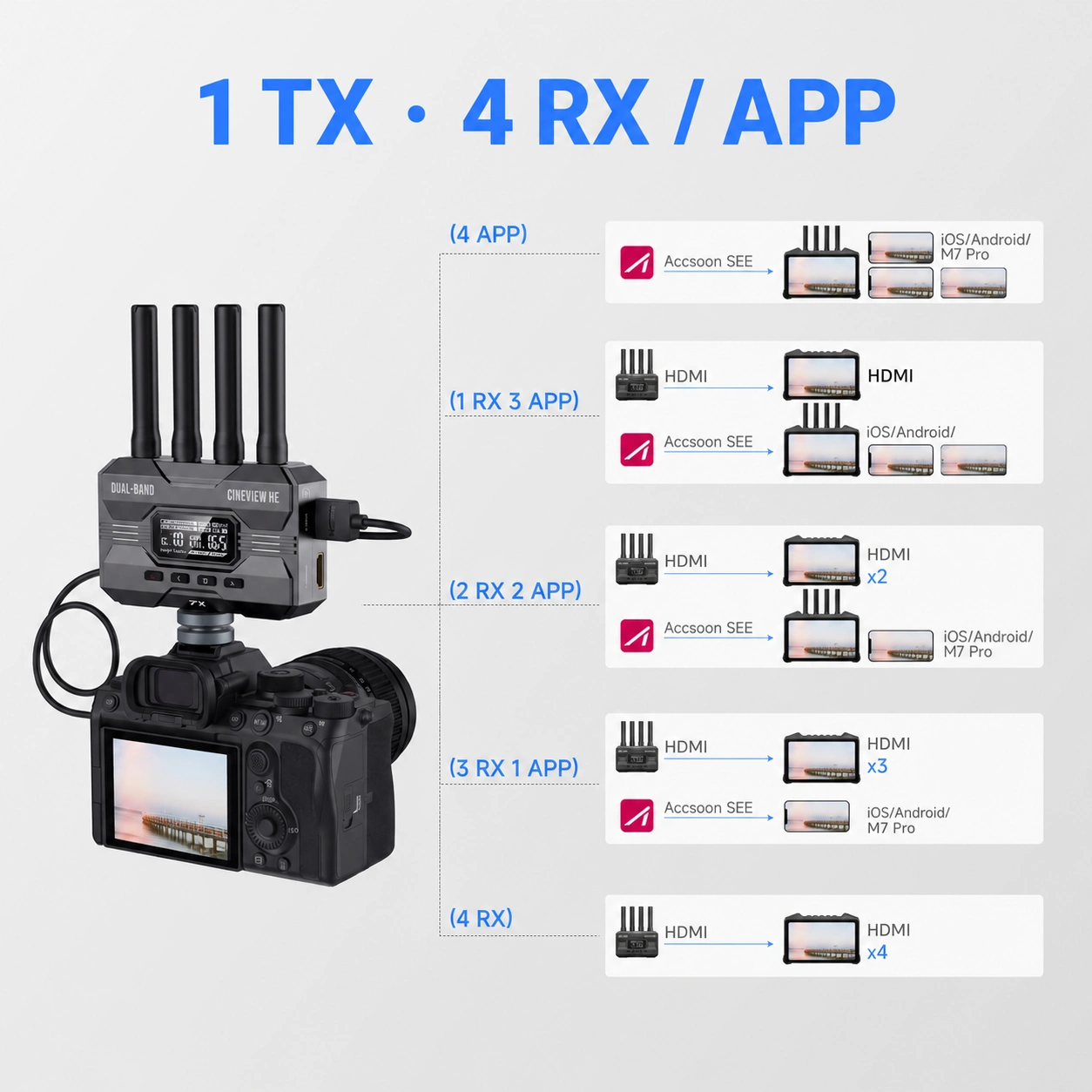

El paquete incluye 1 TX y 4 RX, por lo que ocupa el número máximo de cuatro ranuras de recepción inalámbrica. Los esquemas de combinaciones de receptores muestran configuraciones alternativas: para un teléfono o una tableta con Accsoon SEE, desconecta un RX de hardware y sustituye su ranura. No se admite el uso simultáneo de cuatro receptores (RX) y otros dispositivos móviles inalámbricos. Los monitores con cable o los ordenadores UVC conectados detrás de los receptores no ocupan ranuras adicionales.

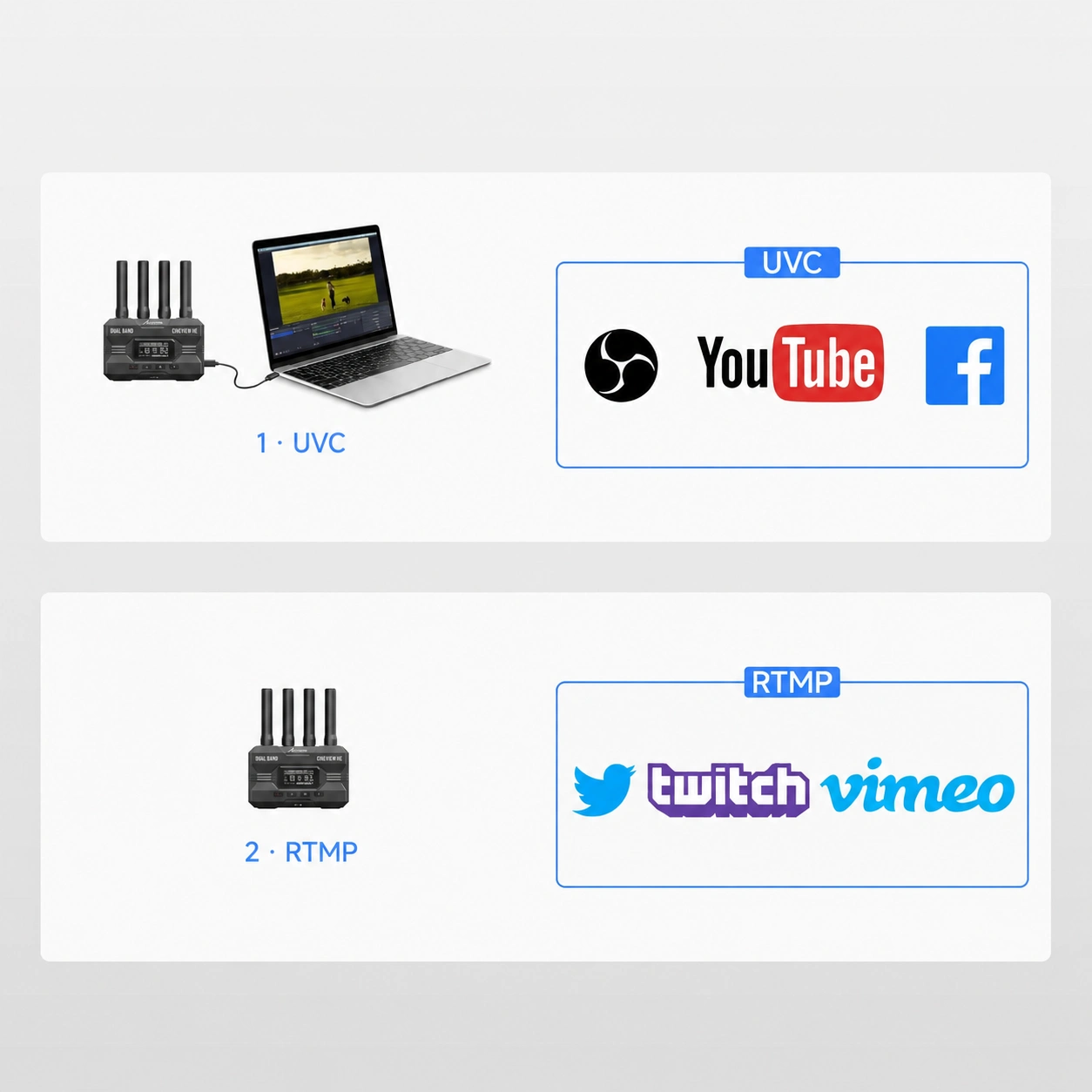

Transmisión de la imagen al ordenador sin convertidor
1 · UVC: conecta el receptor incluido al ordenador mediante un cable de datos USB-C y utiliza la imagen, por ejemplo, en OBS sin necesidad de una tarjeta de captura adicional. 2 · RTMP: Accsoon SEE en el teléfono o la tableta utiliza la conexión a Internet del dispositivo móvil. En la configuración 1T4R, la recepción móvil requiere sustituir una de las cuatro conexiones RX. El HE no transmite por sí solo a Internet; los cables, los ordenadores y los dispositivos móviles no están incluidos en el paquete.
Herramientas de la aplicación Accsoon SEE

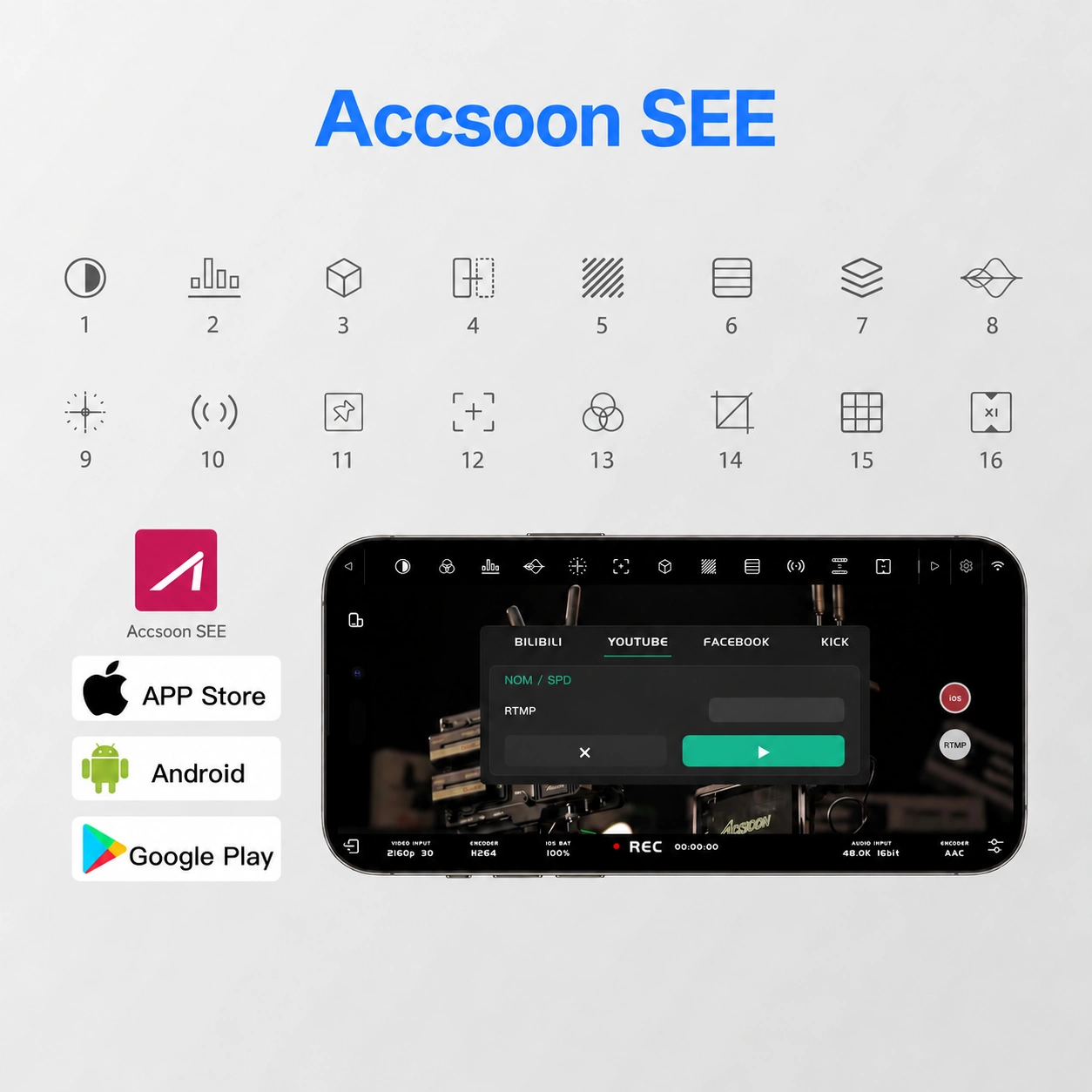

La recepción móvil se complementa con el control de la exposición, el color, la composición y el enfoque, así como con la grabación y la retransmisión en directo en la aplicación Accsoon SEE. La leyenda numerada se corresponde con los iconos del fabricante. La captura de pantalla de la interfaz ilustra la aplicación; la transmisión de CineView HE sigue siendo Full HD.
Vista previa en blanco y negro
Histograma
LUT
Inversión
Zebra
Colores falsos
Superposición de imagen
Forma de onda
Vectoroscopio
Sonido
Marcadores
Enfoque
RGB
Capturas de pantalla
Cuadrículas
Corrección de la visualización

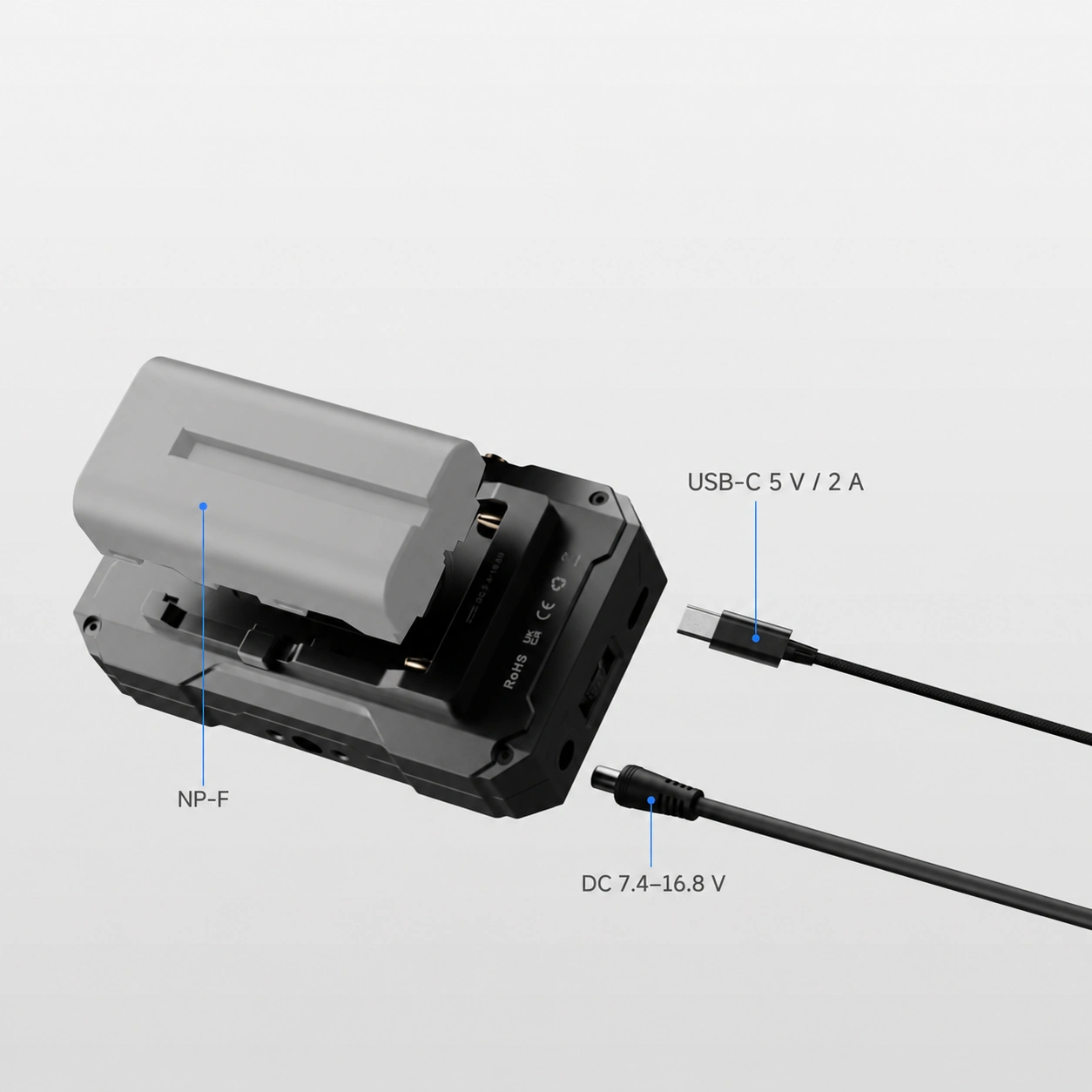

Alimentación según tu configuración

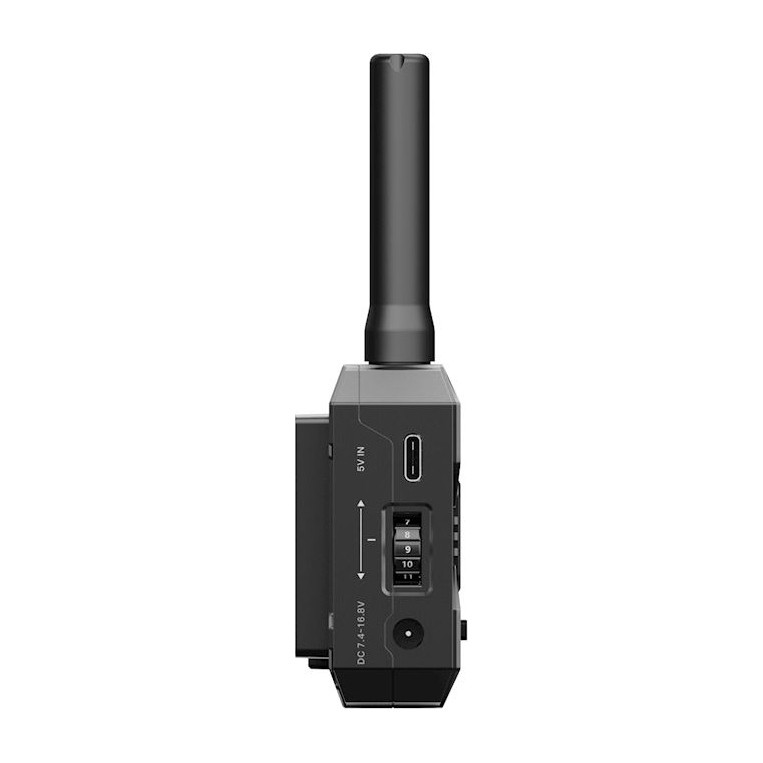

Cada una de las cinco unidades se alimenta por separado con una batería NP-F550/750/970, a través de CC de 7,4–16,8 V o USB-C de 5 V desde una fuente de al menos 2 A. El conector de CC es de 5,5 × 2,1 mm con polo positivo en el centro. Cada RX cuenta con puertos USB-C independientes para la salida de datos UVC y la alimentación. Asegúrate de disponer de suficientes baterías o fuentes de alimentación para todas las estaciones; la alimentación y los cables se adquieren por separado. El USB-C no carga la batería NP-F.

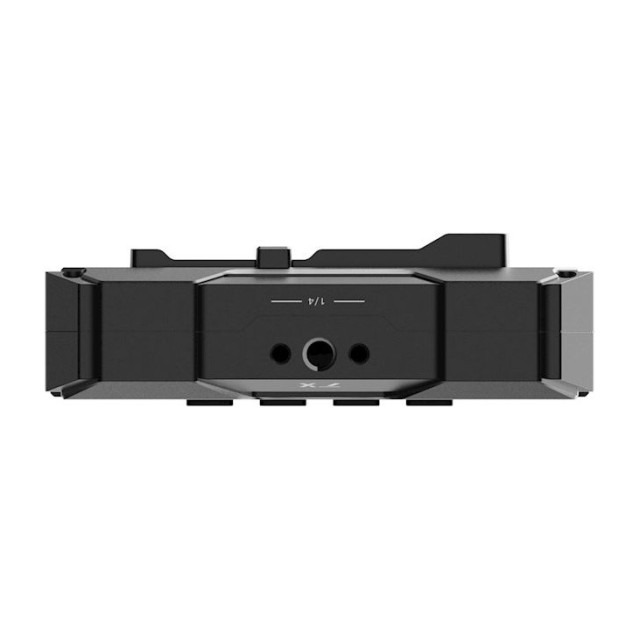

Al encender el TX, este selecciona automáticamente el canal de transmisión. Las unidades se emparejan mediante un selector giratorio de grupos del 0 al F; los modos HQ, NOM y SPD permiten elegir entre priorizar la calidad de imagen o la velocidad. La carcasa de aluminio sin ventilador evita el ruido de los ventiladores en el plató. Cada unidad cuenta con una pantalla OLED de 1,3″, un peso indicado por el fabricante de 200 g y una rosca de 1/4″-20. Antes de conectar otros modelos, comprueba la compatibilidad exacta y el firmware; HE/SE no implica compatibilidad universal con todos los dispositivos Accsoon.

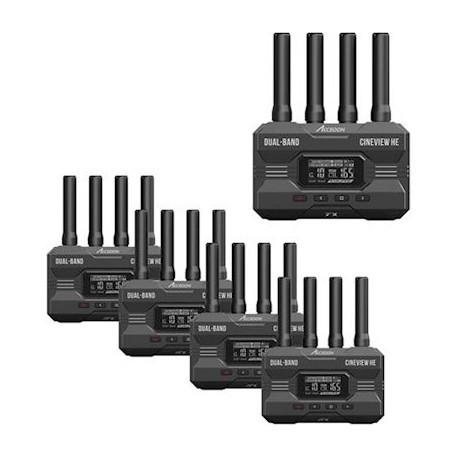

CONTENIDO DEL PAQUETE
Transmisor Accsoon CineView HE TX ×1
Receptor Accsoon CineView HE RX ×4
Antenas para las unidades
ESPECIFICACIONES
Bandas: 2,4 GHz + 5 GHz
Resolución máxima: 1920 × 1080, 60p
Alcance: hasta 350 m; línea de visión directa, sin obstáculos ni interferencias
Latencia: <60 ms; sin latencia de la cámara
Dispositivos receptores: un máximo de 4 en total por cada TX
Sonido: PCM, 44,1/48 kHz, 16/24 bits
Pantalla de la unidad: OLED de 1,3″
Batería: NP-F550 / NP-F750 / NP-F970
Alimentación de CC: 7,4–16,8 V
Conector de CC: 5,5 × 2,1 mm, hembra, polo positivo en el centro
Alimentación USB-C: 5 V; fuente de alimentación de al menos 2 A
Dimensiones de una unidad: 105 × 66 × 32 mm, sin antenas
Peso de una unidad: 200 g
Material: aleación de aluminio
Refrigeración: sin ventilador
Color: negro

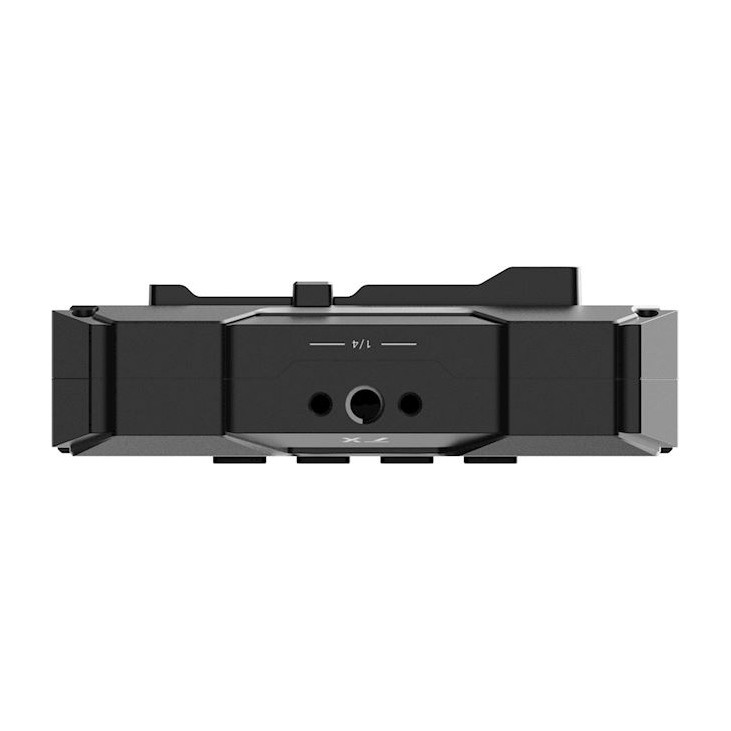

Fijación: 1/4″-20

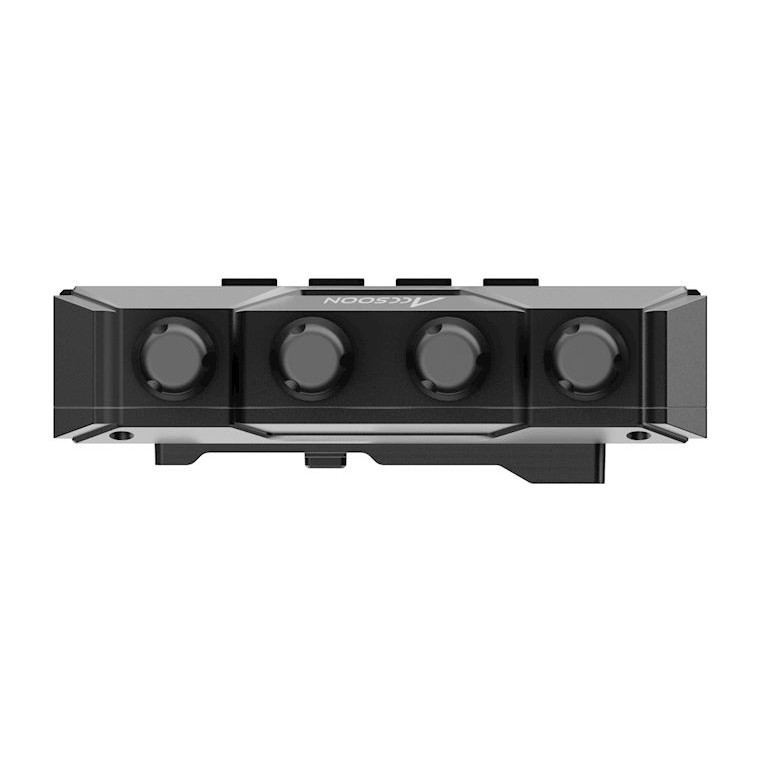

Conectores de antena: 4 × RP-SMA, macho en la unidad
