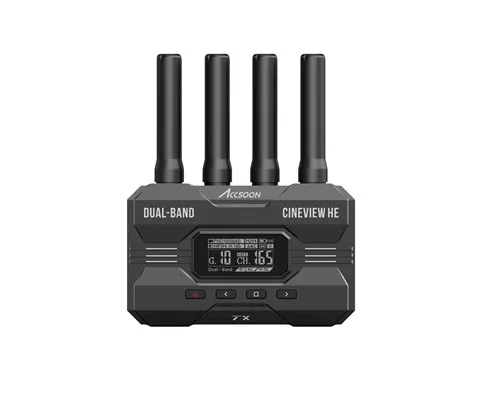

El Accsoon CineView HE TX es un transmisor HDMI inalámbrico independiente para un rig de cámara y una ampliación del sistema de monitorización CineView HE. Transmite Full HD hasta 60p y audio PCM simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia inferior a 60 ms (sin contar la cámara) y un alcance de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. Una entrada HDMI completa y una salida en bucle local conectan la cámara y su monitor de previsualización. Un solo TX puede dar servicio a un máximo de cuatro receptores físicos o dispositivos móviles con Accsoon SEE. Para un monitor HDMI remoto o una conexión UVC a un ordenador, se necesita un receptor compatible, que se adquiere por separado. La alimentación se realiza mediante una batería NP-F, CC de 7,4 a 16,8 V o USB-C de 5 V; la batería, los cables y los monitores no están incluidos en el paquete.
ACCSOON CINEVIEW HE · TX
HDMI de cámara al equipo
Un transmisor independiente envía la señal Full HD de una cámara a receptores compatibles o dispositivos móviles con Accsoon SEE. La salida en bucle HDMI permite mantener la visualización en el monitor de la cámara. El receptor de hardware se adquiere por separado.
Full HD 60p2,4 + 5 GHzHDMI IN/OUT
Monitorización lejos de la cámara

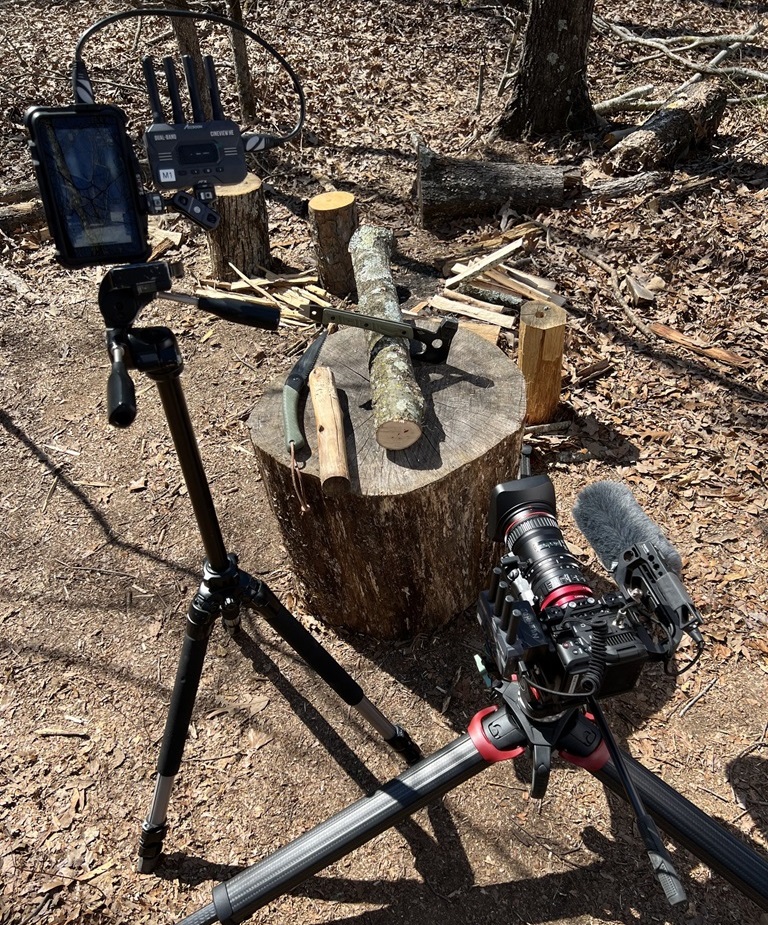

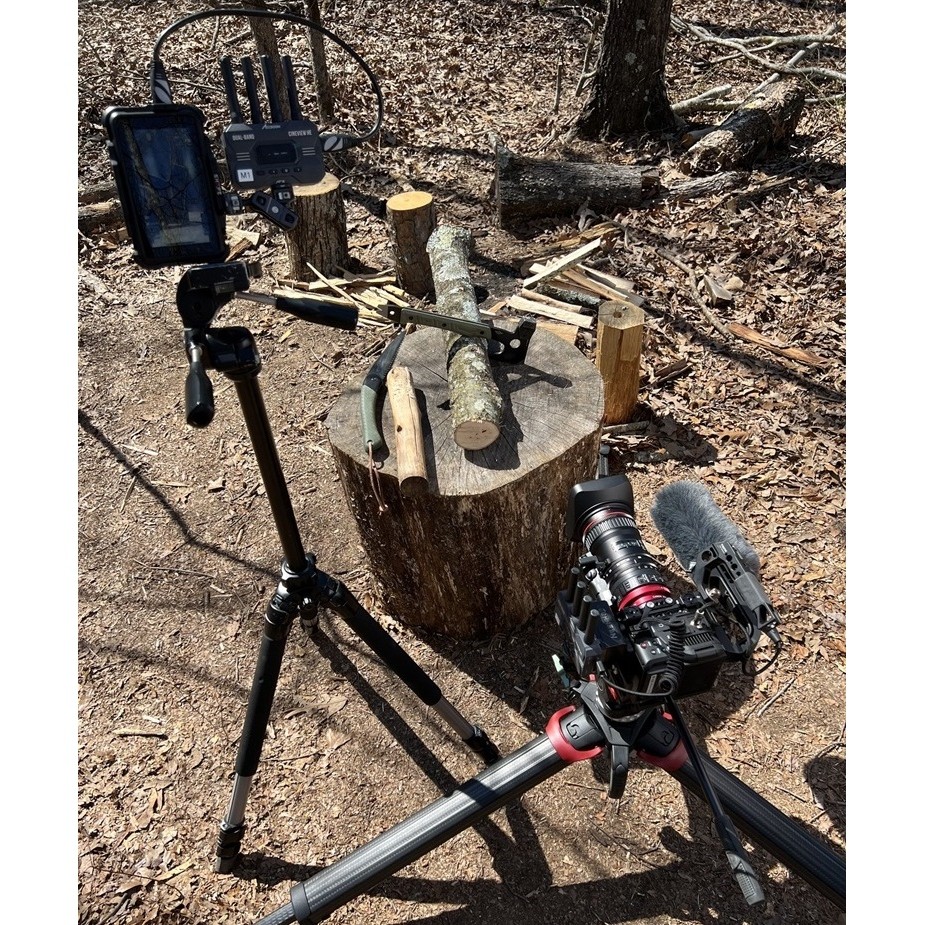

El TX se fija al soporte de la cámara y se conecta a la salida HDMI de la misma. El RX compatible, que se adquiere por separado, transmite la imagen a un monitor HDMI remoto; el teléfono o la tableta la reciben directamente en Accsoon SEE. La fotografía del fabricante con el modelo exacto HE muestra todo el conjunto de cámara y monitorización, no el contenido del embalaje del transmisor en sí.
Dos bandas para una sola imagen

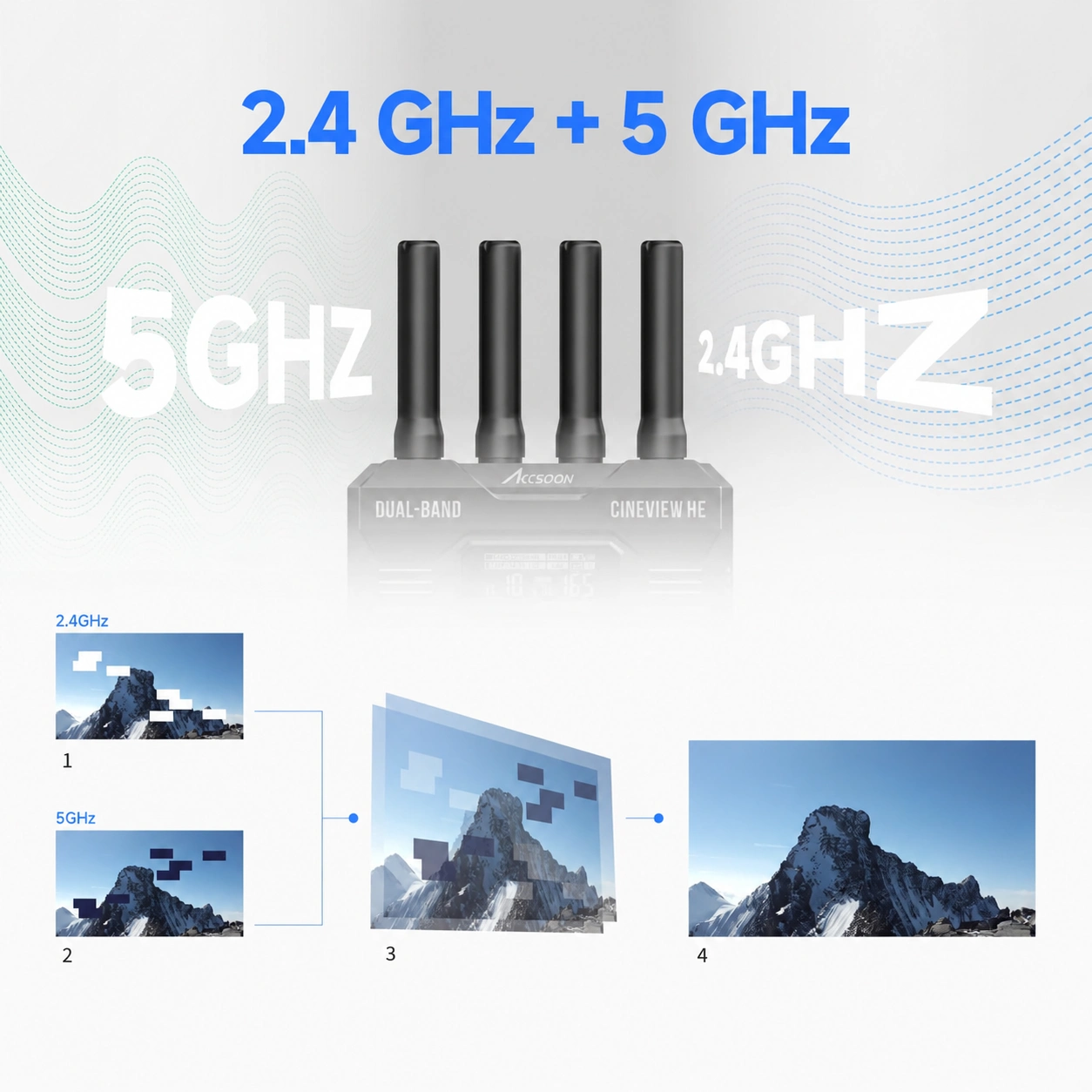

CineView HE transmite simultáneamente la imagen en las bandas de 2,4 y 5 GHz. El receptor compara ambos flujos de datos y combina ambos para obtener la imagen final, lo que ayuda a reducir el efecto de las interferencias. Esquema: los puntos 1 y 2 muestran las interrupciones en cada banda, el 3 su combinación en el RX y el 4 la imagen restaurada. La transmisión depende del entorno radioeléctrico.
Alcance de hasta 350 metros

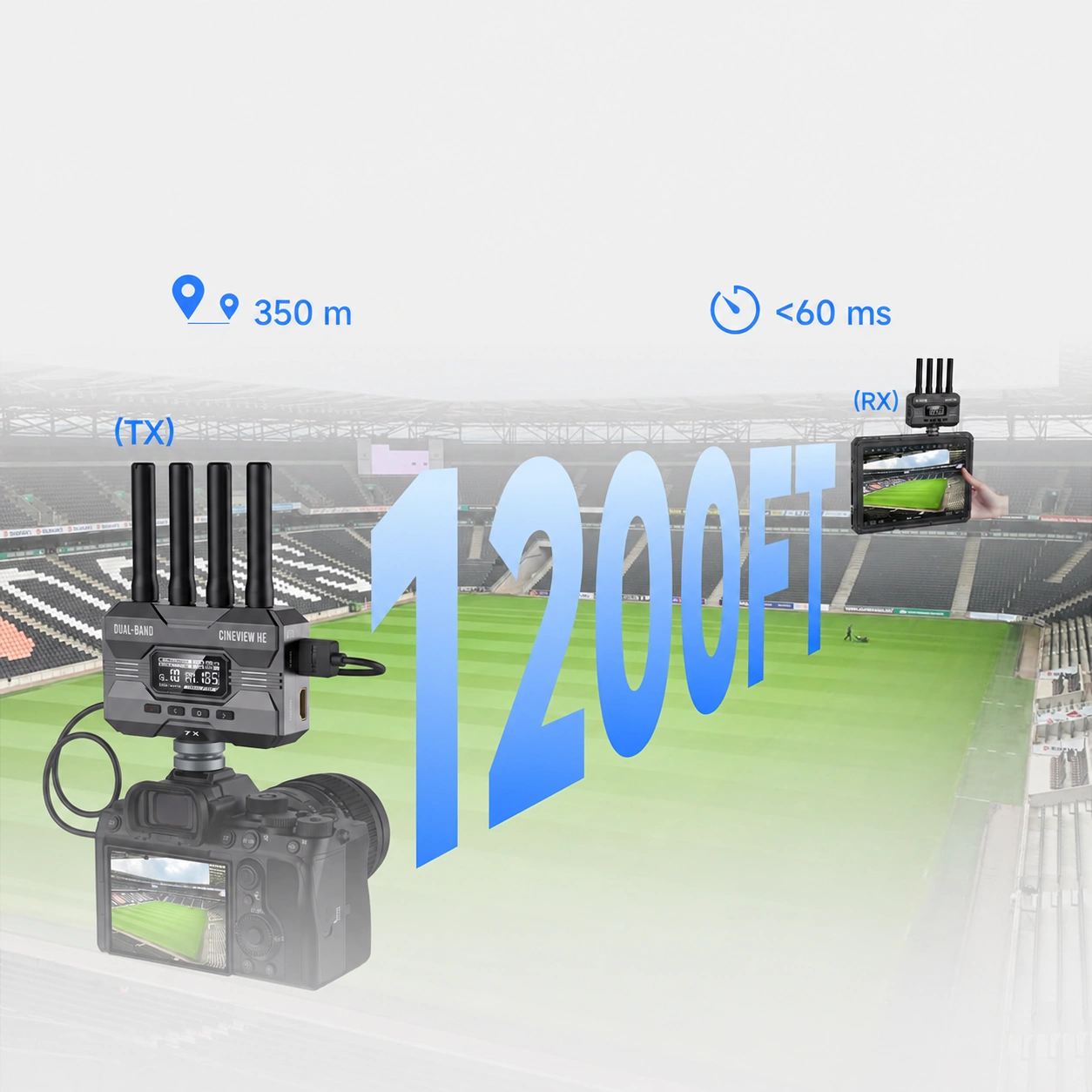

El fabricante indica un alcance de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. La latencia de la transmisión inalámbrica es inferior a 60 ms y no incluye el retraso de la cámara. Esta combinación es adecuada para supervisar la toma en el plató; la distancia de recepción en el teléfono puede variar con respecto al receptor físico.
HDMI en la cámara, HDMI y UVC en el receptor

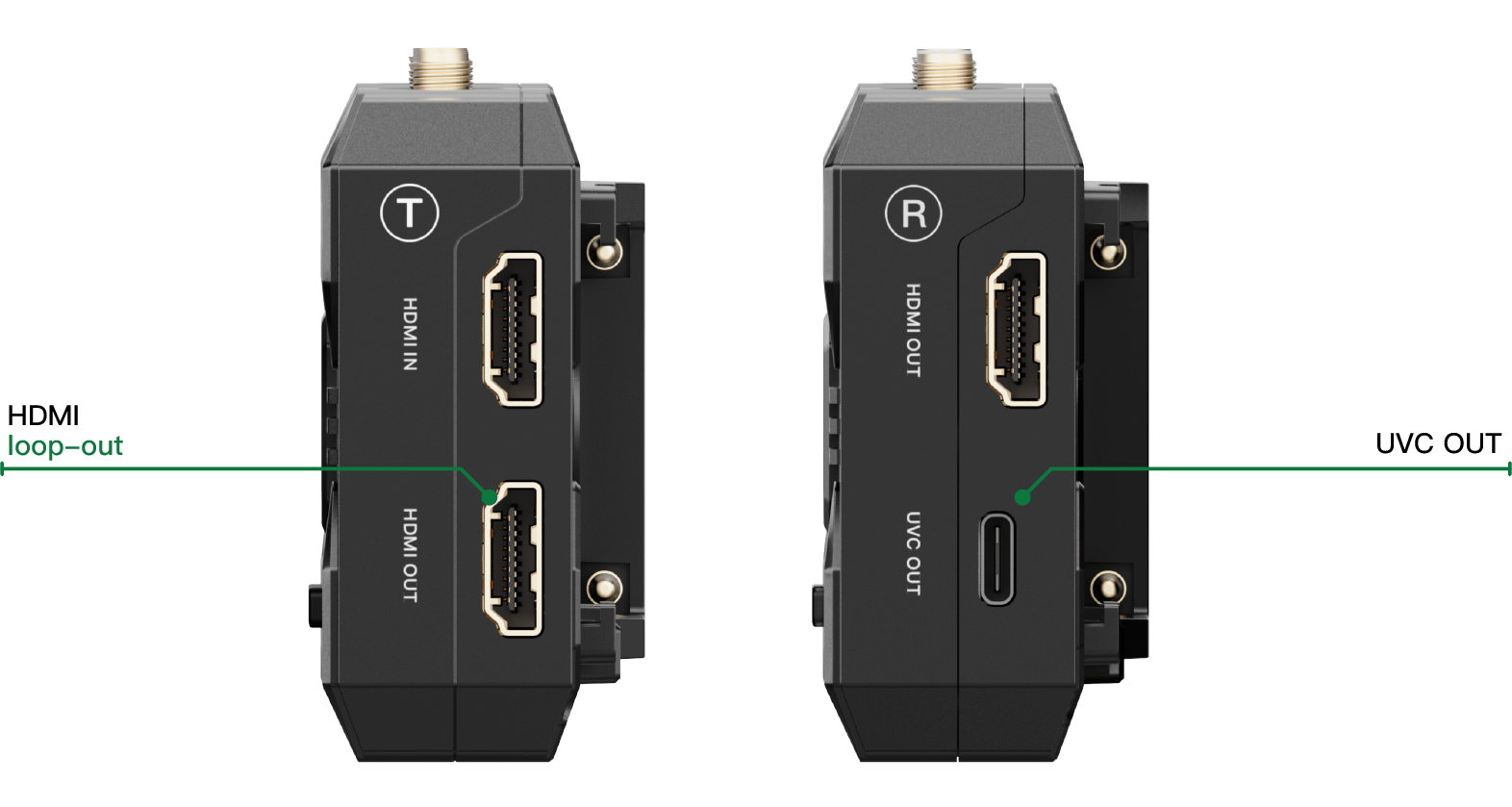

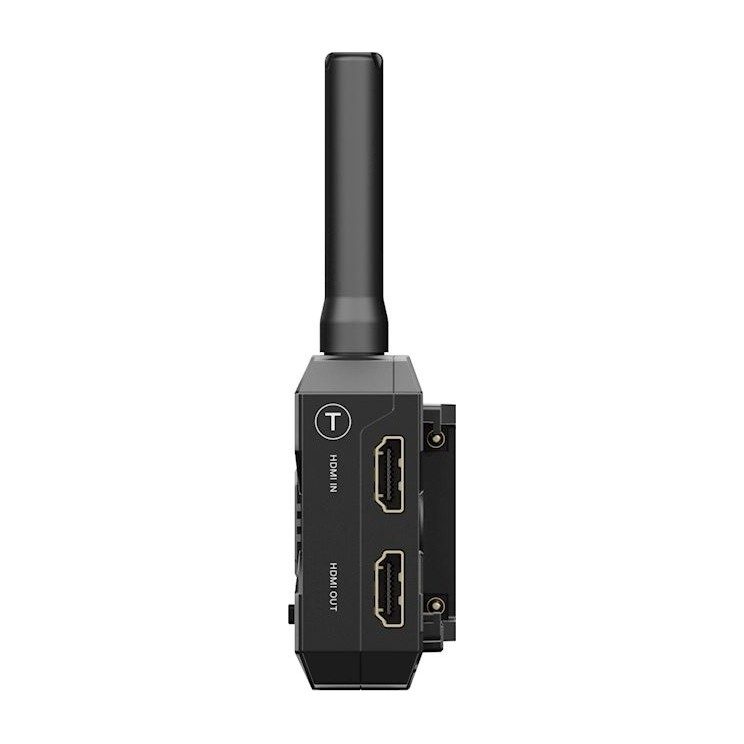

Este TX cuenta con una entrada HDMI completa y una salida en bucle HDMI local para el monitor de la cámara. La salida en bucle por cable no añade retardo a la transmisión inalámbrica. El receptor (RX), situado a la derecha del esquema, se adquiere por separado: sus salidas HDMI y USB-C UVC no son conectores de este transmisor. El transmisor (HE) transmite Full HD hasta 60p y audio PCM; no admite 4K ni SDI.
Hasta cuatro dispositivos receptores

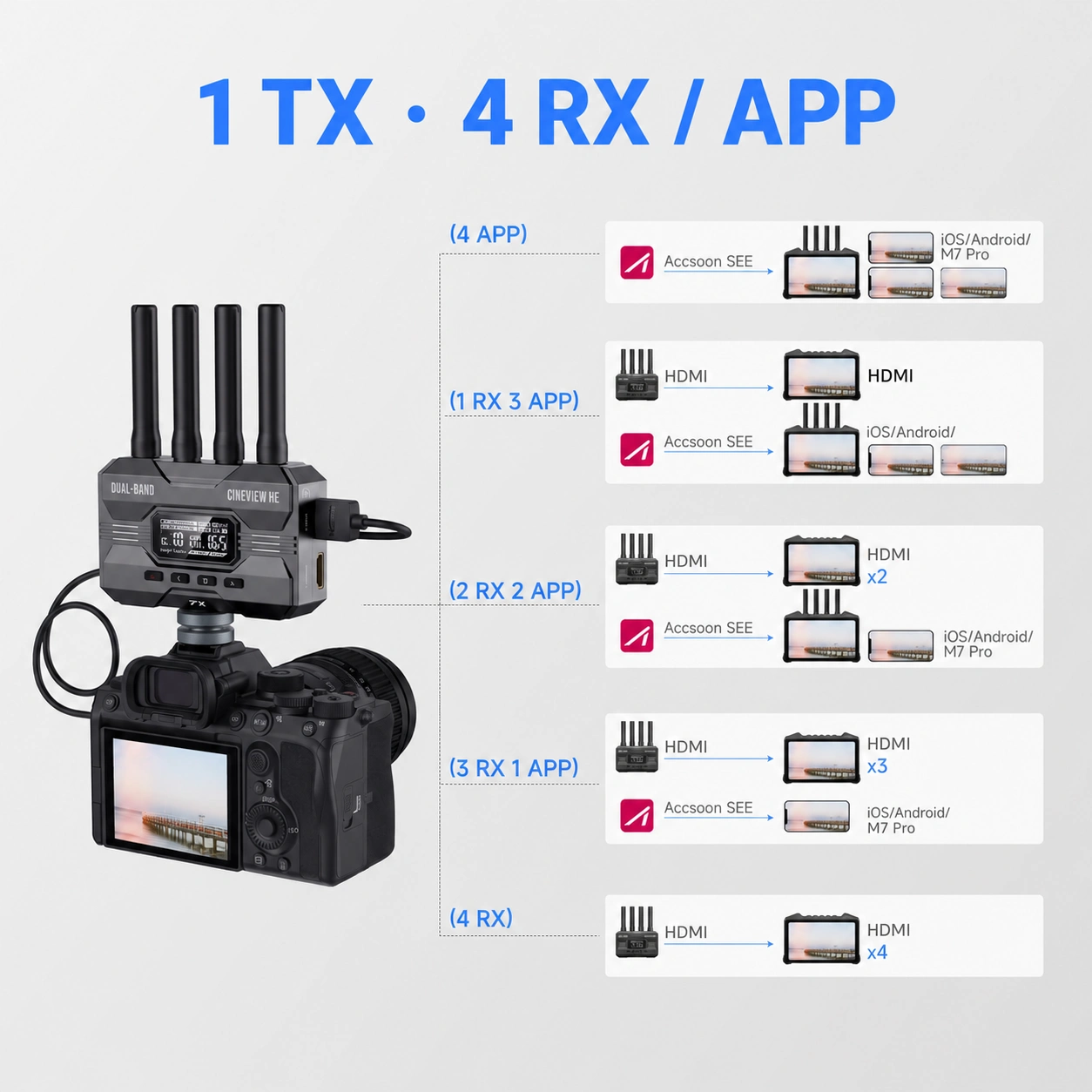

Un TX puede dar servicio a un máximo de cuatro dispositivos receptores inalámbricos en total. Combina receptores RX compatibles, adquiridos por separado, con teléfonos o tabletas en la aplicación Accsoon SEE para iOS y Android: por ejemplo, 1 RX + 3 dispositivos móviles o 4 RX. El teléfono recibe directamente desde el TX; el monitor con cable conectado al RX no ocupa ninguna ranura adicional. Este paquete contiene únicamente un transmisor.
Imagen en el ordenador sin convertidor

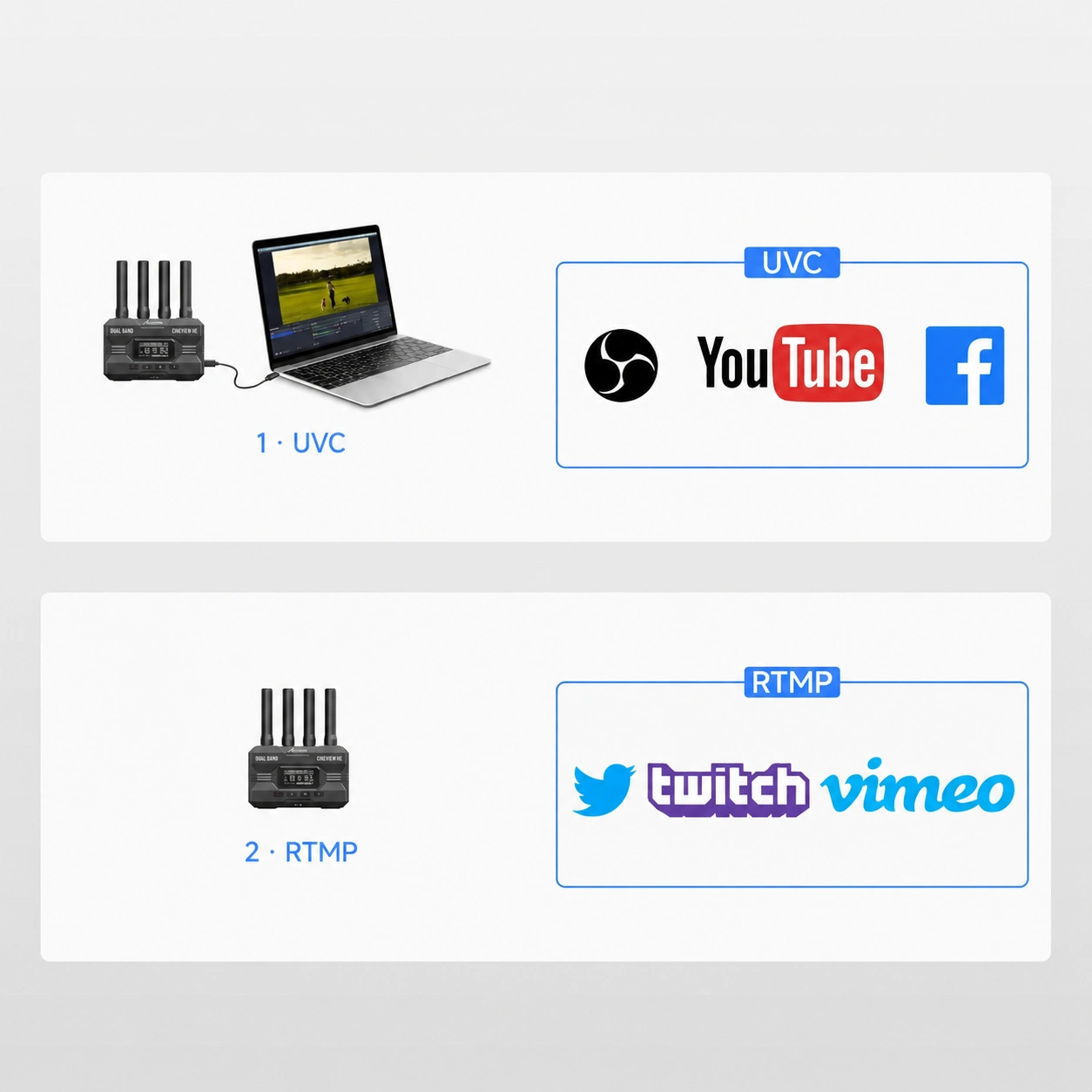

1 · UVC: el receptor HE, que se adquiere por separado, se conecta al ordenador mediante un cable de datos USB-C y la imagen se puede utilizar, por ejemplo, en OBS sin necesidad de una tarjeta de captura adicional. Este TX no dispone de salida de datos UVC. 2 · RTMP: Accsoon SEE en el teléfono o la tableta utiliza la conexión a Internet del dispositivo móvil. El TX no transmite directamente a Internet; la compatibilidad con el servicio de destino depende de la aplicación y de las condiciones actuales de la plataforma.
Herramientas de la aplicación Accsoon SEE

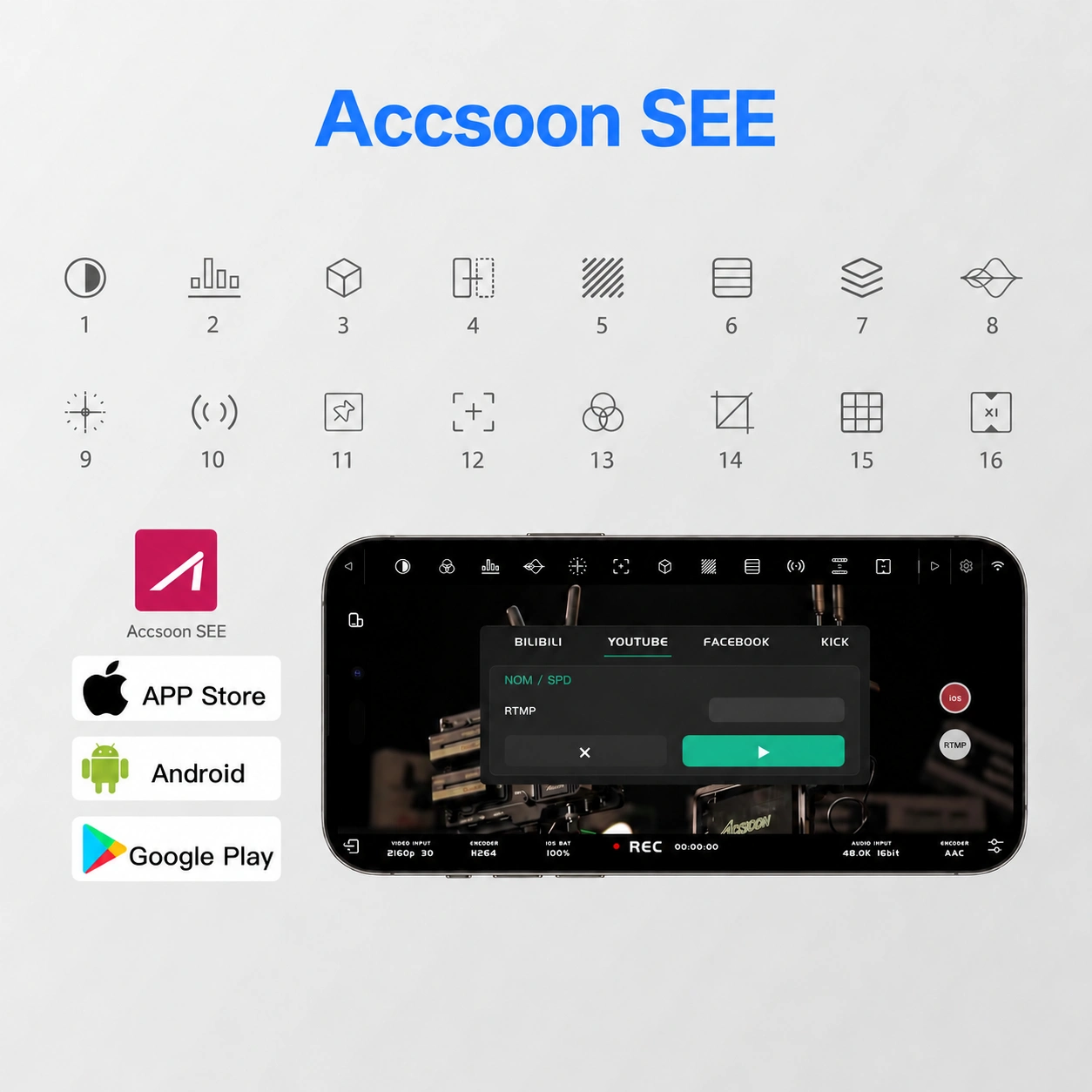

La recepción móvil se complementa con el control de la exposición, el color, la composición y el enfoque, así como con la grabación y la retransmisión en directo en la aplicación Accsoon SEE. La leyenda numerada se corresponde con los iconos del fabricante. La captura de pantalla de la interfaz ilustra la aplicación; la transmisión de CineView HE sigue siendo Full HD.
Vista previa en blanco y negro
Histograma
LUT
Inversión
Zebra
Colores falsos
Superposición de imagen
Forma de onda
Vectoroscopio
Sonido
Marcadores
Enfoque
RGB
Capturas de pantalla
Cuadrículas
Corrección de visualización
Alimentación según tu equipo

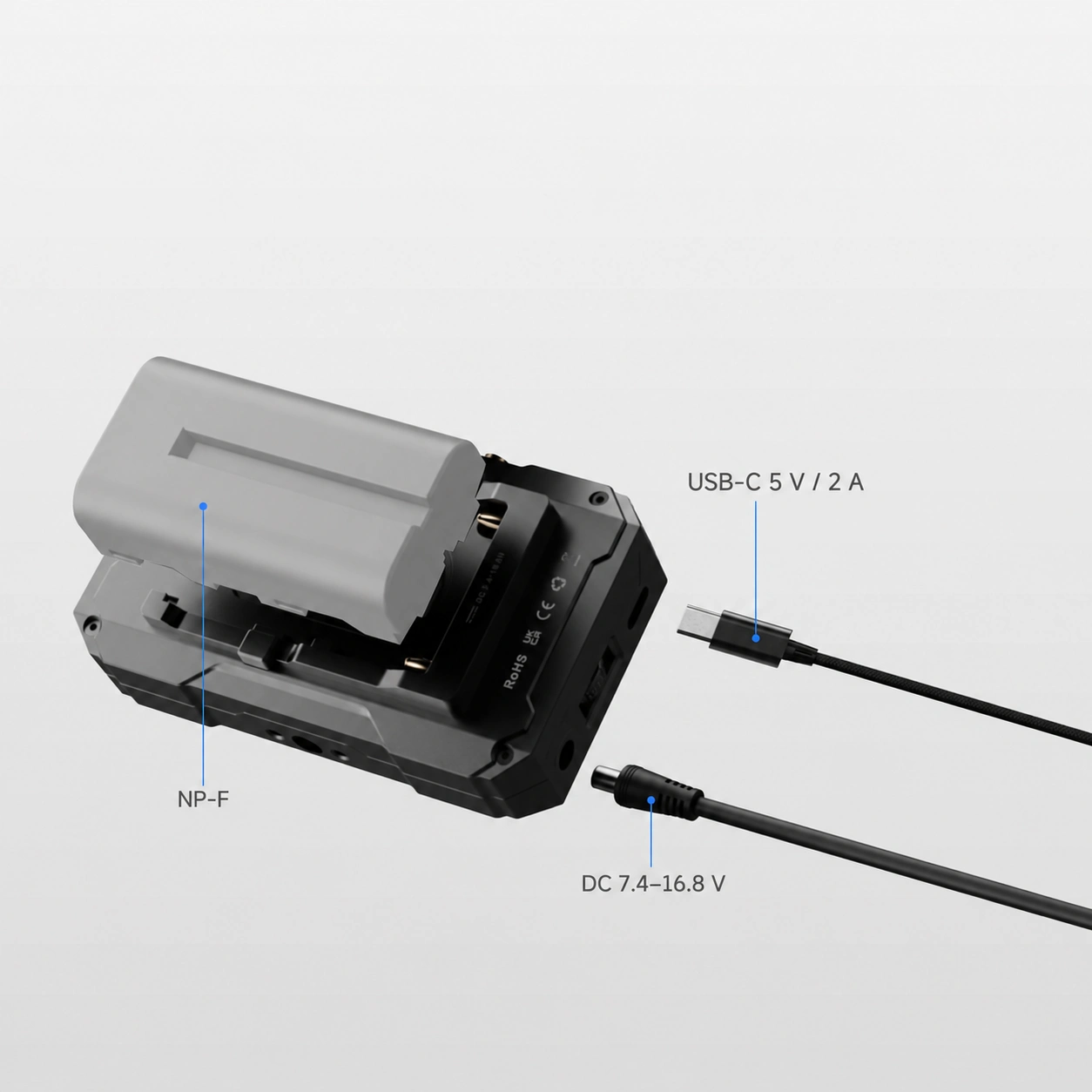

El transmisor se alimenta con una batería NP-F550/750/970, mediante CC de 7,4–16,8 V o USB-C de 5 V con una fuente de al menos 2 A. El conector de CC es de 5,5 × 2,1 mm con polo positivo en el centro. El puerto USB-C del TX sirve para la alimentación; el puerto de datos UVC que aparece en el RX corresponde a un receptor que se adquiere por separado. Las baterías, las fuentes de alimentación y los cables de alimentación no están incluidos en el paquete. El USB-C no carga la batería NP-F.

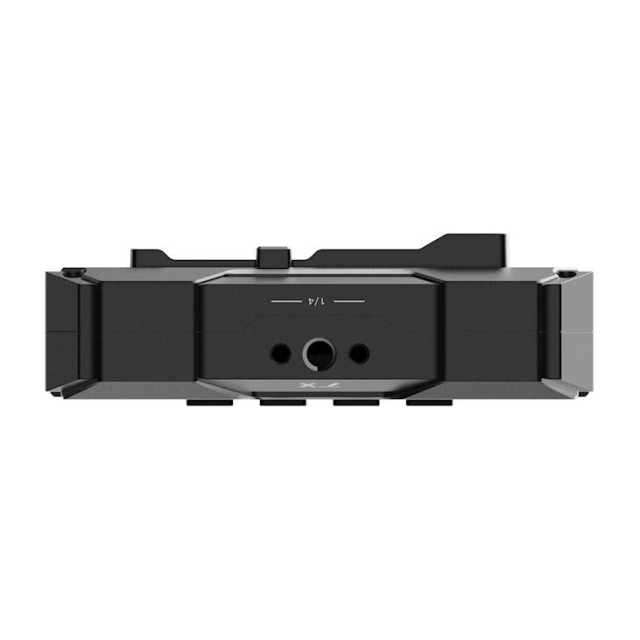

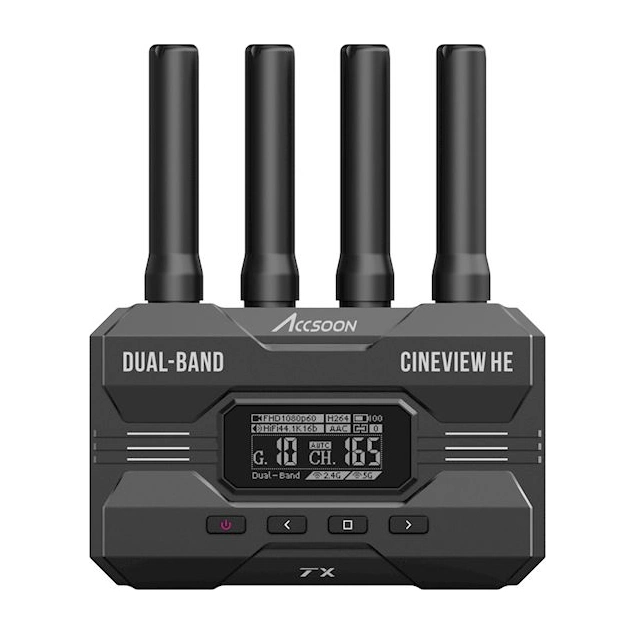

Al encender el TX, este selecciona automáticamente el canal de transmisión. Las unidades se emparejan mediante el selector giratorio de grupos 0–F; los modos HQ, NOM y SPD permiten elegir entre priorizar la calidad de imagen o la velocidad. La carcasa de aluminio sin ventilador evita el ruido del ventilador en el plató. Cada unidad cuenta con una pantalla OLED de 1,3″, un peso indicado por el fabricante de 200 g y una rosca de 1/4″-20. Antes de conectar otros modelos, comprueba la compatibilidad exacta y el firmware; HE/SE no implica compatibilidad universal con todos los dispositivos Accsoon.
CONTENIDO DEL PAQUETE
Transmisor Accsoon CineView HE TX ×1
Antenas para el transmisor
Adaptador de cold shoe ×1
Manual de instrucciones ×1
ESPECIFICACIONES
Bandas: 2,4 GHz + 5 GHz
Resolución máxima: 1920 × 1080, 60p
Alcance: hasta 350 m; línea de visión directa, sin obstáculos ni interferencias
Latencia: <60 ms; sin latencia de la cámara
Dispositivos receptores: un máximo de 4 en total por cada TX
Sonido: PCM, 44,1/48 kHz, 16/24 bits
Pantalla de la unidad: OLED de 1,3″
Batería: NP-F550 / NP-F750 / NP-F970
Alimentación de CC: 7,4–16,8 V
Conector de CC: 5,5 × 2,1 mm, hembra, polo positivo en el centro
Alimentación USB-C: 5 V; fuente de alimentación de al menos 2 A
Dimensiones de una unidad: 105 × 66 × 32 mm, sin antenas
Peso de una unidad: 200 g
Material: aleación de aluminio
Refrigeración: sin ventilador
Color: negro

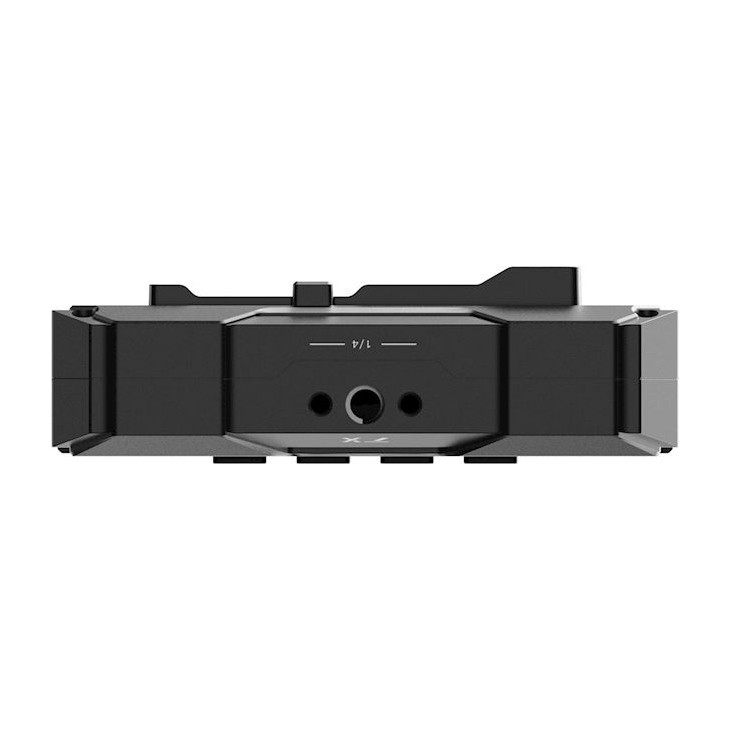

Fijación: 1/4″-20

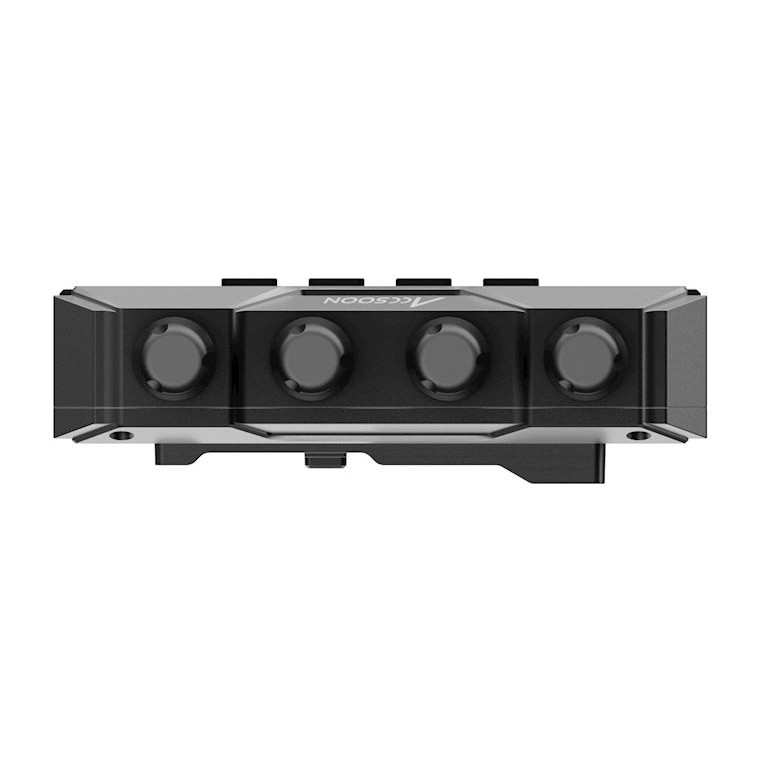

Conectores de antena: 4 × RP-SMA, macho en la unidad
