Accsoon CineView HE es un kit compuesto por un transmisor y un receptor HDMI inalámbricos (1TX + 1RX) para controlar la imagen de la cámara y realizar retransmisiones en directo a través del ordenador. Transmite Full HD hasta 60p y sonido PCM simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia inferior a 60 ms sin tener en cuenta la cámara y un…
Accsoon CineView HE es un kit compuesto por un transmisor y un receptor HDMI inalámbricos (1TX + 1RX) para controlar la imagen de la cámara y realizar retransmisiones en directo a través del ordenador. Transmite Full HD hasta 60p y sonido PCM simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia inferior a 60 ms sin tener en cuenta la cámara y un alcance, según el fabricante, de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. El transmisor cuenta con una entrada HDMI y una salida de bucle local, mientras que el receptor dispone de una salida HDMI y una salida USB-C UVC, por ejemplo, para OBS sin necesidad de una tarjeta de captura independiente. Un solo transmisor puede dar servicio a un total de hasta cuatro receptores físicos o dispositivos móviles con Accsoon SEE. Las unidades se alimentan con baterías NP-F, a través de CC o USB-C; las baterías, los cables y los monitores se adquieren por separado.
ACCSOON CINEVIEW HE · 1TX + 1RX
Imagen de la cámara para todo el equipo
El kit 1TX + 1RX transmite imagen y sonido Full HD desde la cámara a un monitor remoto o a un ordenador. Las dos bandas simultáneas y la aplicación Accsoon SEE te ayudarán a conectar a otros miembros del equipo.
Full HD 60p2,4 + 5 GHzHDMI + UVC

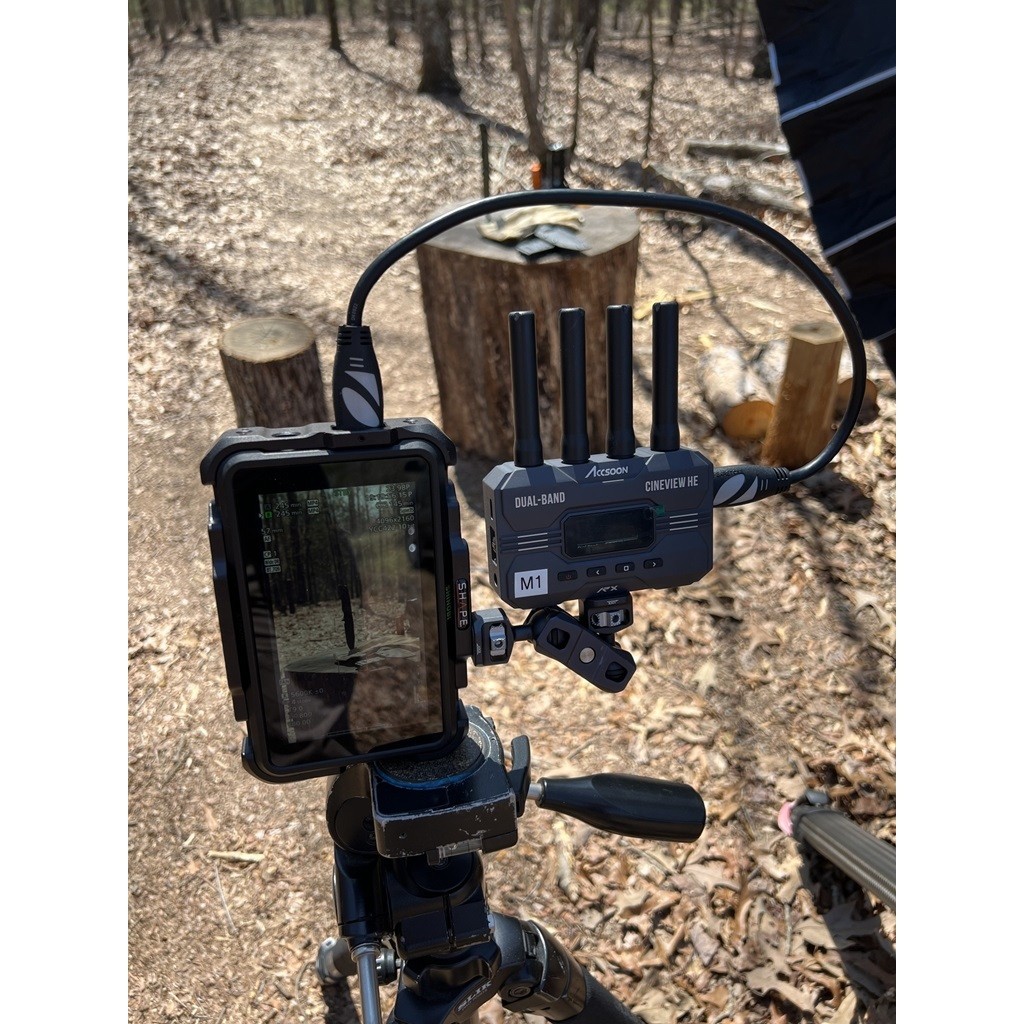

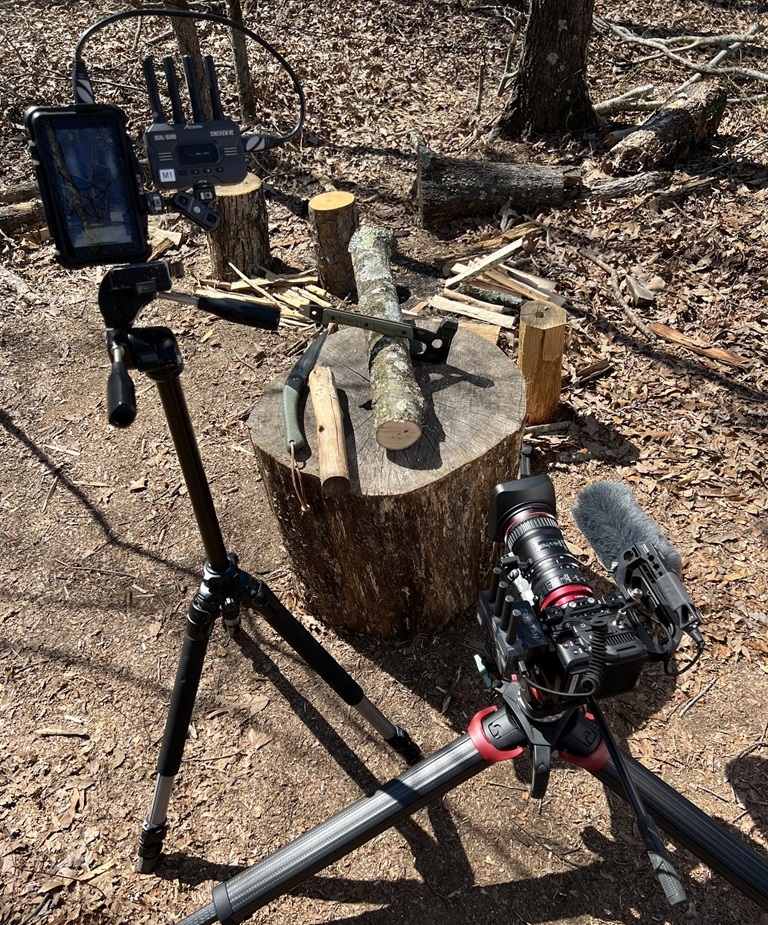

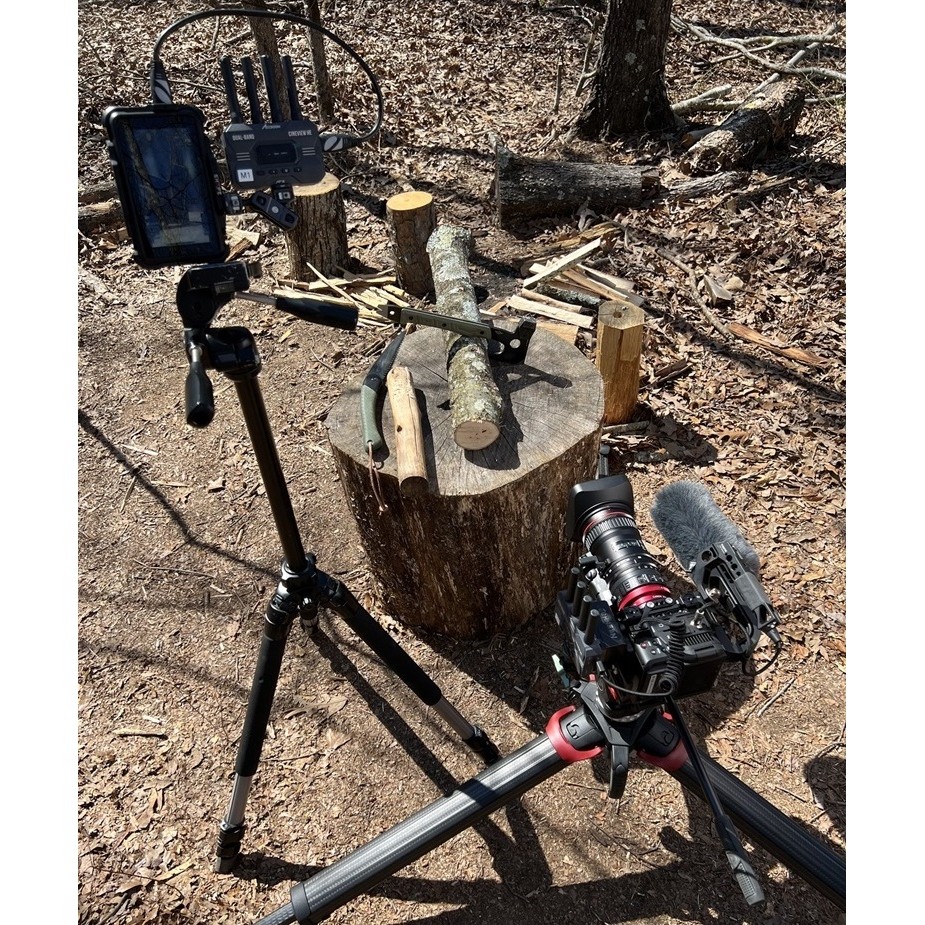

Control del encuadre fuera de la cámara
El transmisor se conecta a la cámara a través de HDMI y el receptor, a un monitor externo. De este modo, el director, el cliente o un cámara independiente pueden controlar la composición fuera del cuerpo de la cámara, sin necesidad de un cable de vídeo largo entre las distintas posiciones. La fotografía del fabricante muestra el CineView HE durante un rodaje real sobre el terreno; la cámara y el monitor no forman parte del kit.

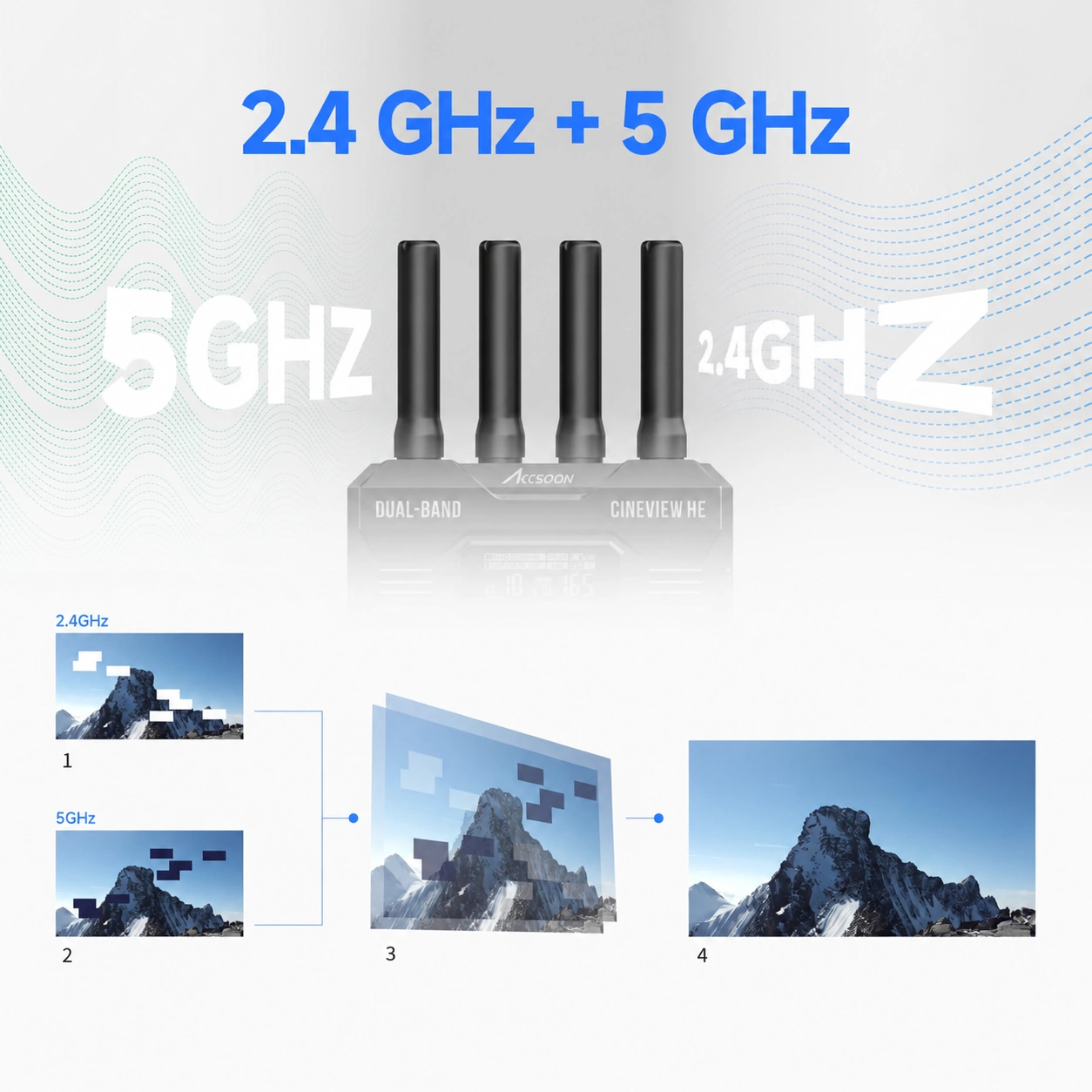

Dos bandas para una sola imagen
CineView HE transmite simultáneamente la imagen en las bandas de 2,4 y 5 GHz. El receptor compara ambos flujos de datos y combina ambos para obtener la imagen final, lo que ayuda a reducir el efecto de las interferencias. Esquema: 1 y 2 muestran las interrupciones en cada banda, 3 su combinación en el receptor (RX) y 4 la imagen restaurada. La transmisión depende del entorno radioeléctrico.

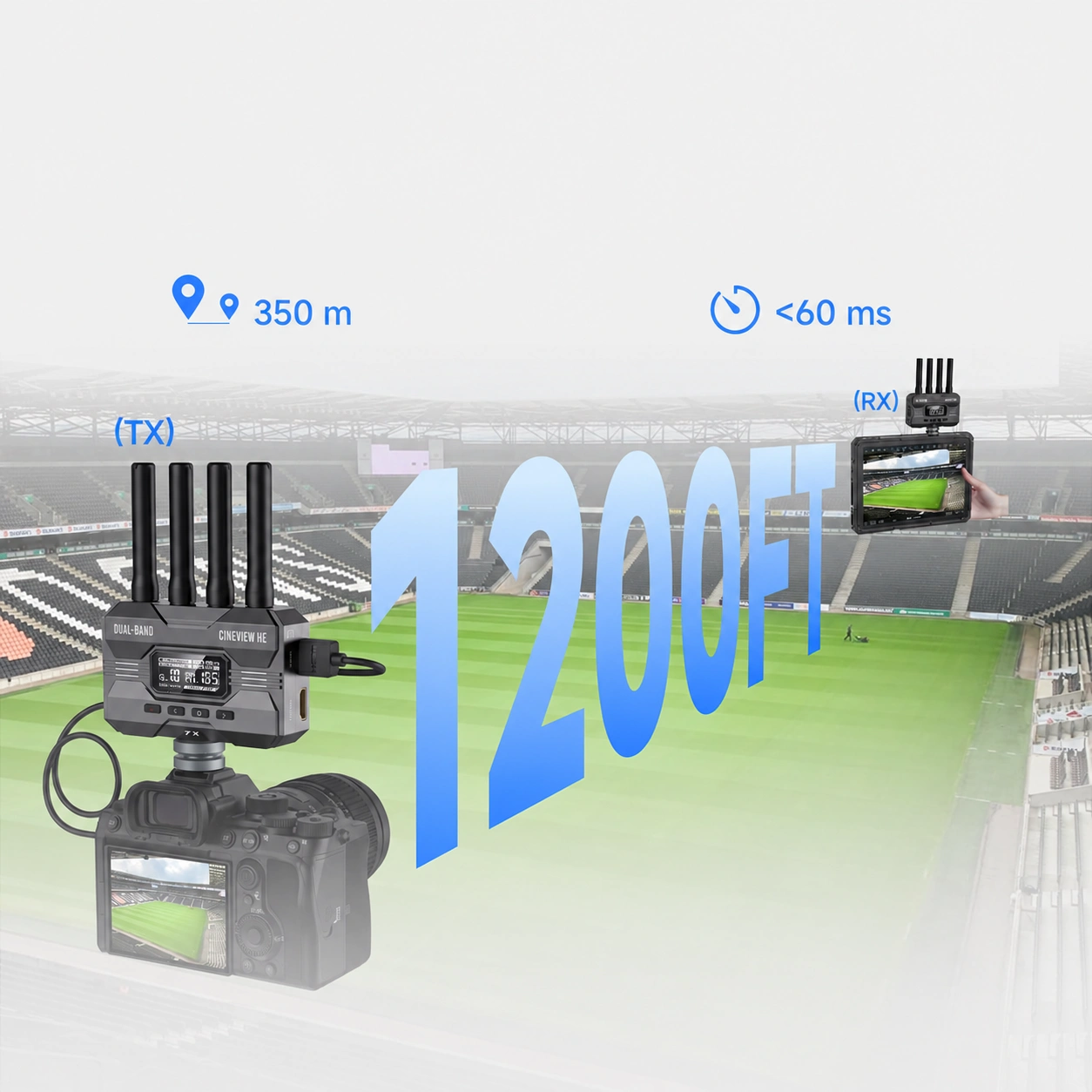

Alcance de hasta 350 metros
El fabricante indica un alcance de hasta 350 m con línea de visión directa, sin obstáculos ni interferencias. La latencia de la transmisión inalámbrica es inferior a 60 ms y no incluye el retraso de la cámara. Esta combinación es adecuada para supervisar la toma en el plató; la distancia de recepción en el teléfono puede variar con respecto al receptor de hardware.

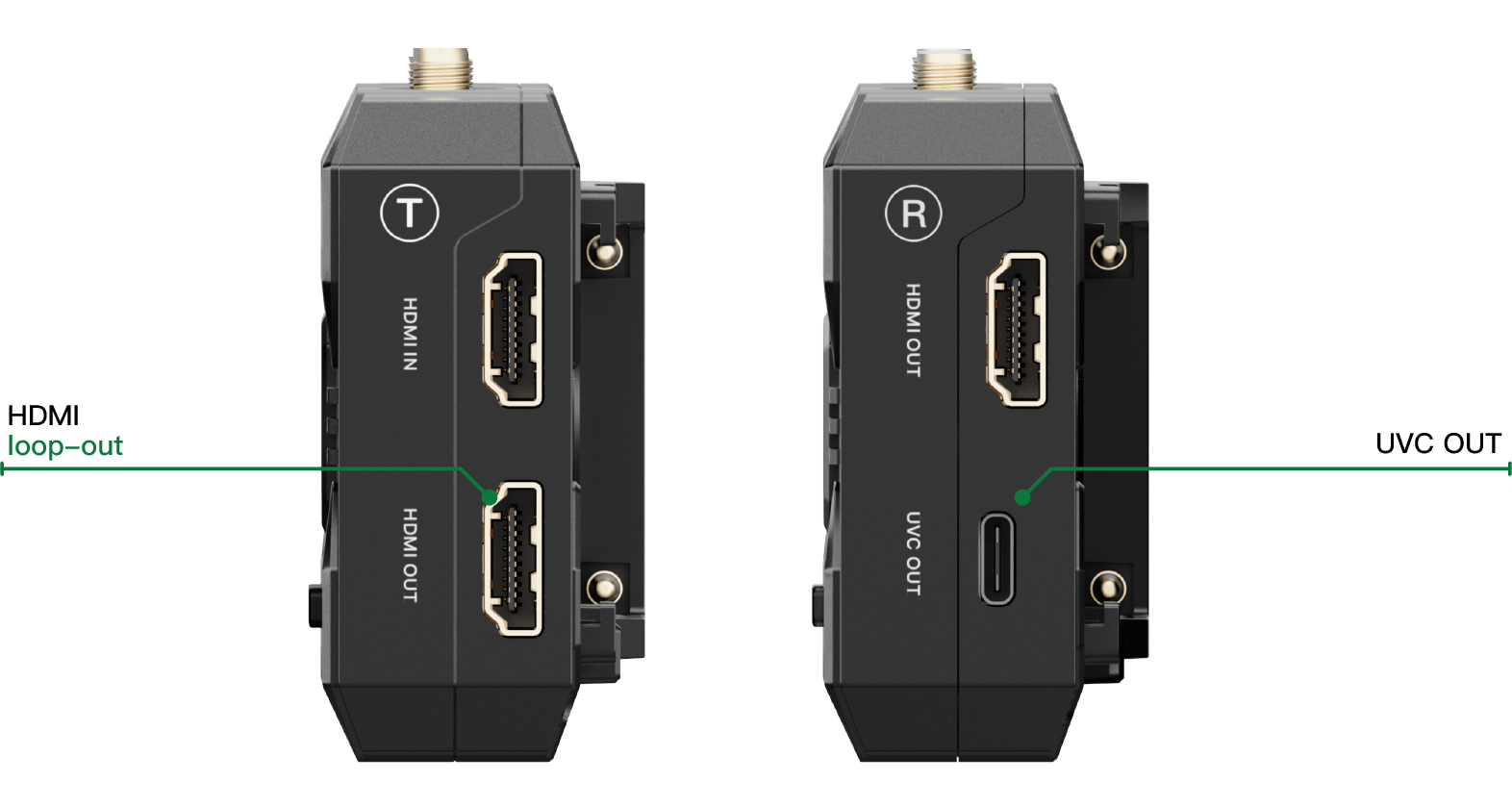

HDMI en la cámara, HDMI y UVC en el receptor

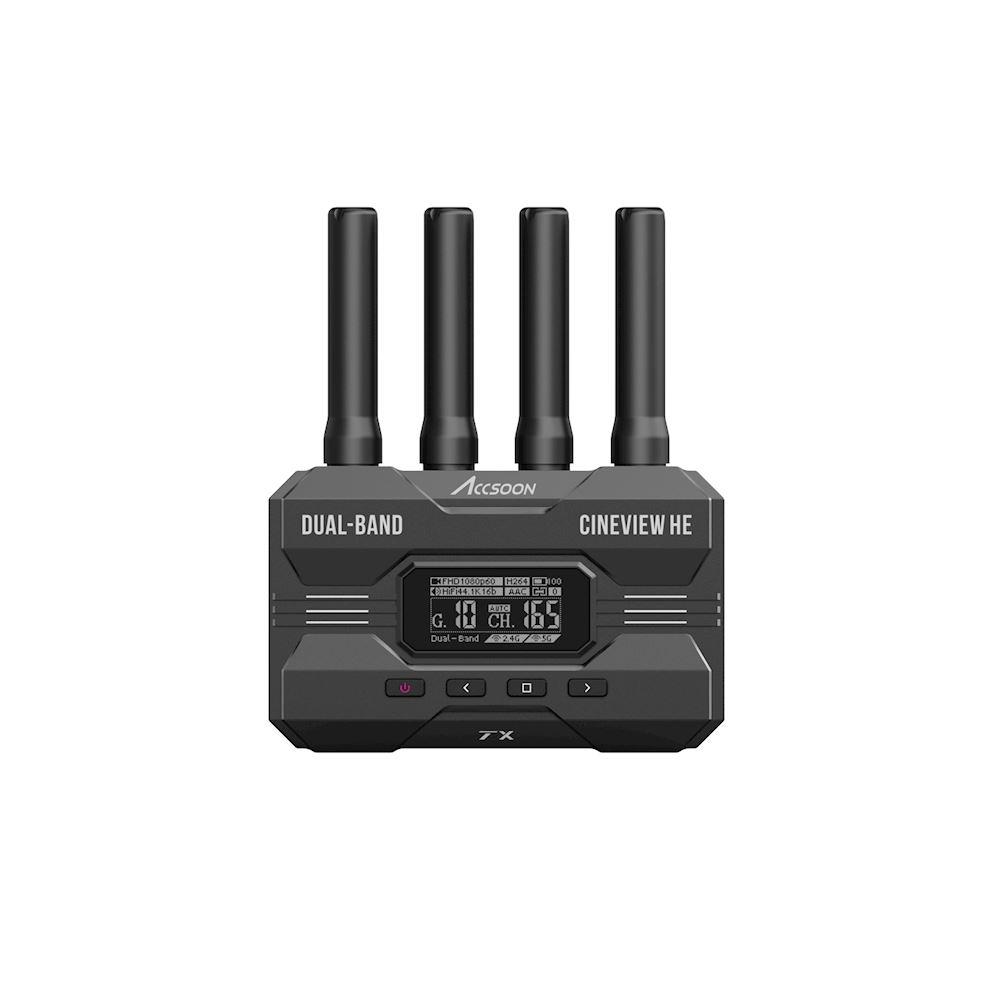

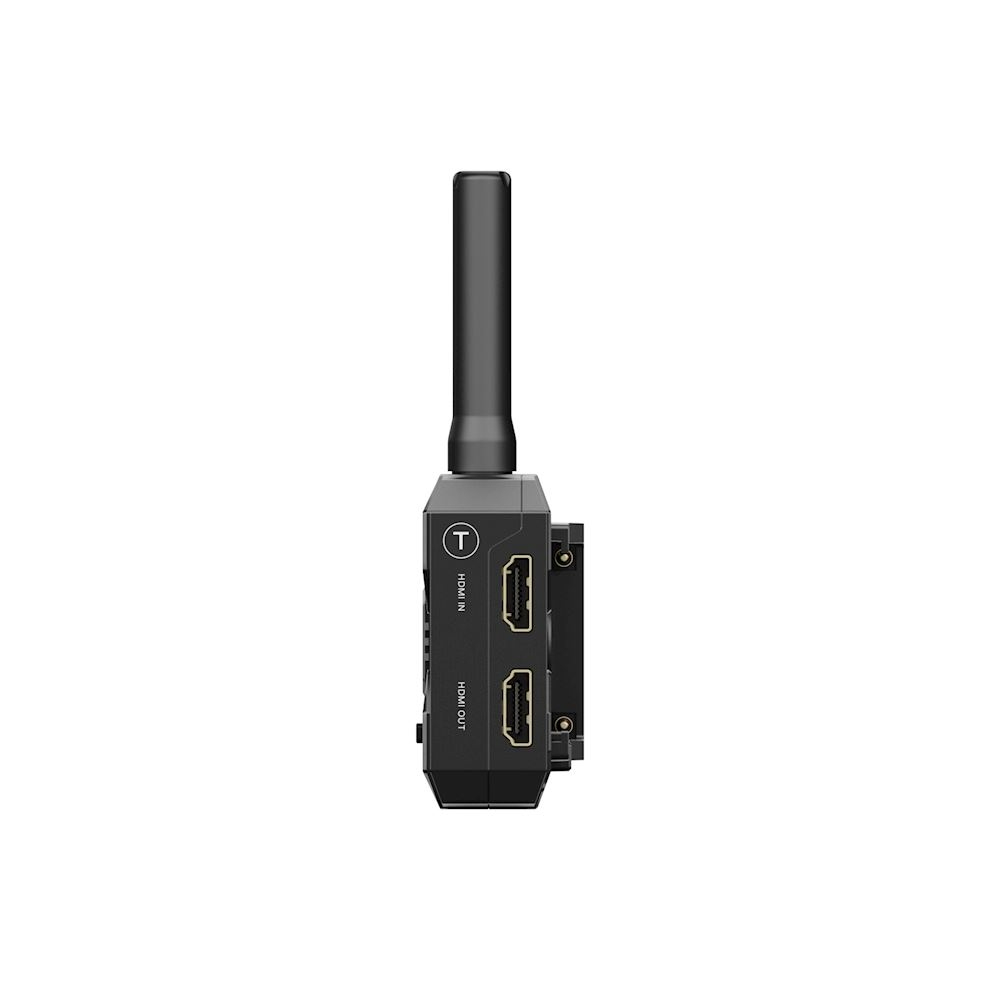

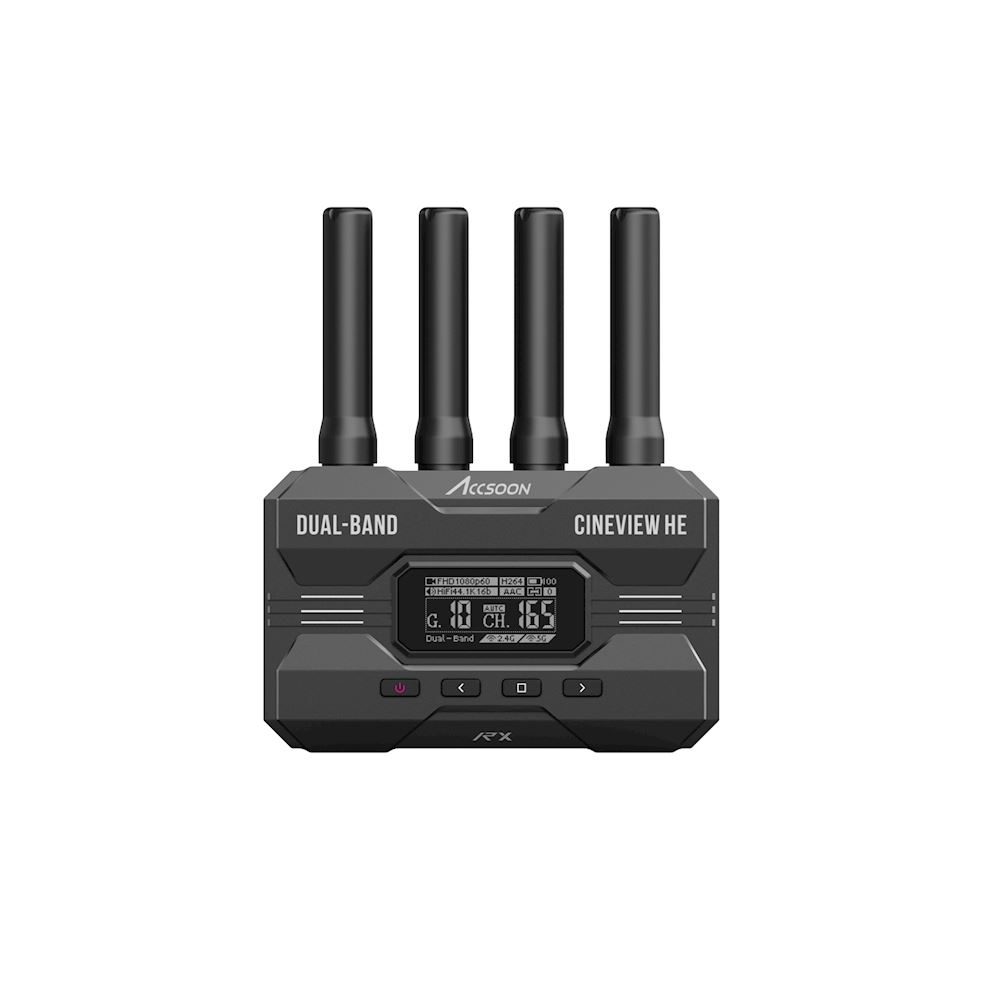

El TX cuenta con una entrada HDMI completa y una salida en bucle HDMI local para el monitor de la cámara. Esta salida por cable no añade retardo a la transmisión inalámbrica. El RX ofrece una salida HDMI y una salida de datos USB-C independiente para UVC. El sistema transmite Full HD hasta 60p y audio PCM; no admite 4K ni SDI.

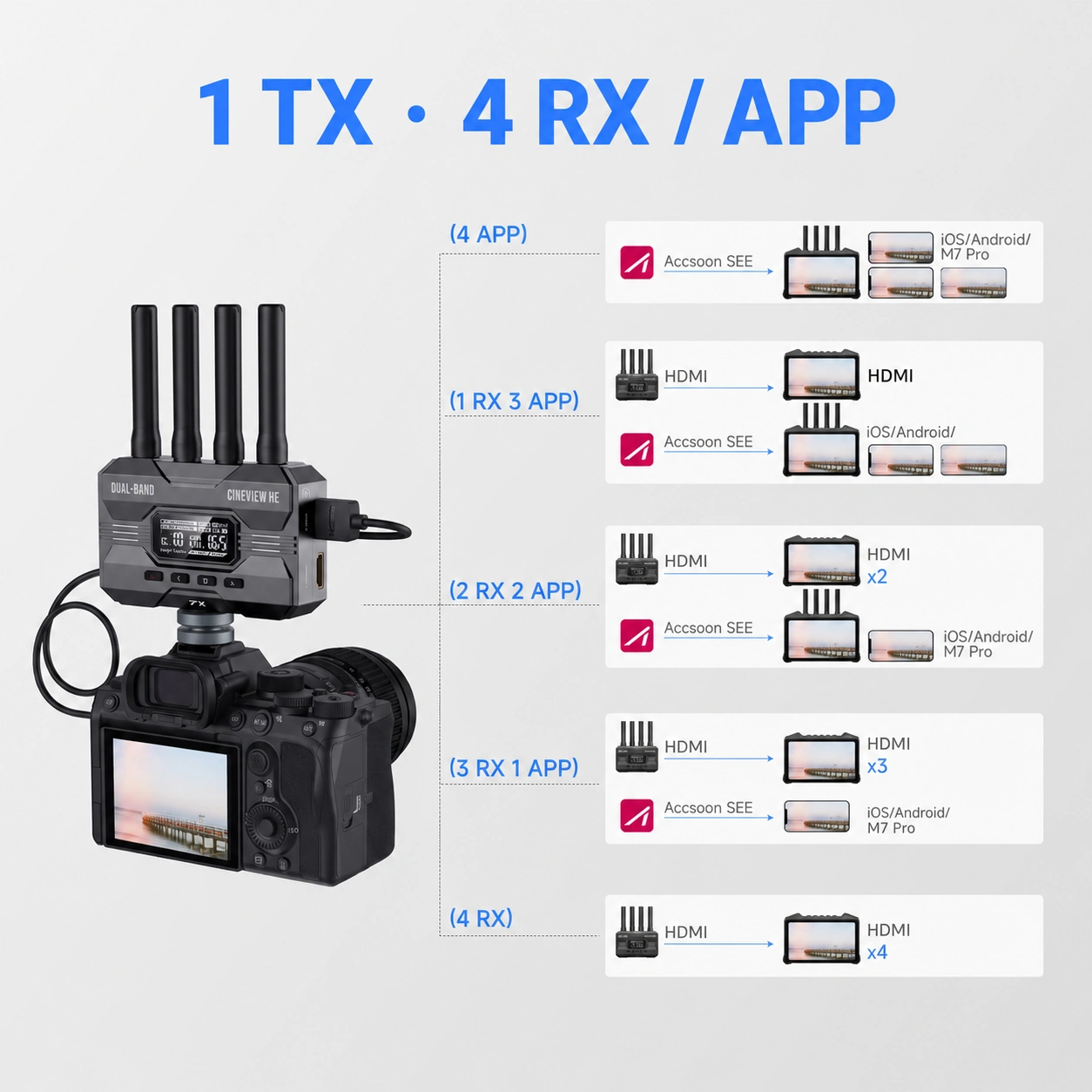

Hasta cuatro dispositivos receptores
Un TX puede dar servicio a un máximo de cuatro dispositivos receptores en total. Combina los RX de hardware con teléfonos o tabletas en la aplicación Accsoon SEE para iOS y Android: por ejemplo, 1 RX + 3 dispositivos móviles o 4 RX. El monitor con cable conectado al RX no añade ninguna ranura inalámbrica adicional. Este kit incluye 1 TX y 1 RX; los receptores y dispositivos móviles adicionales se adquieren por separado.

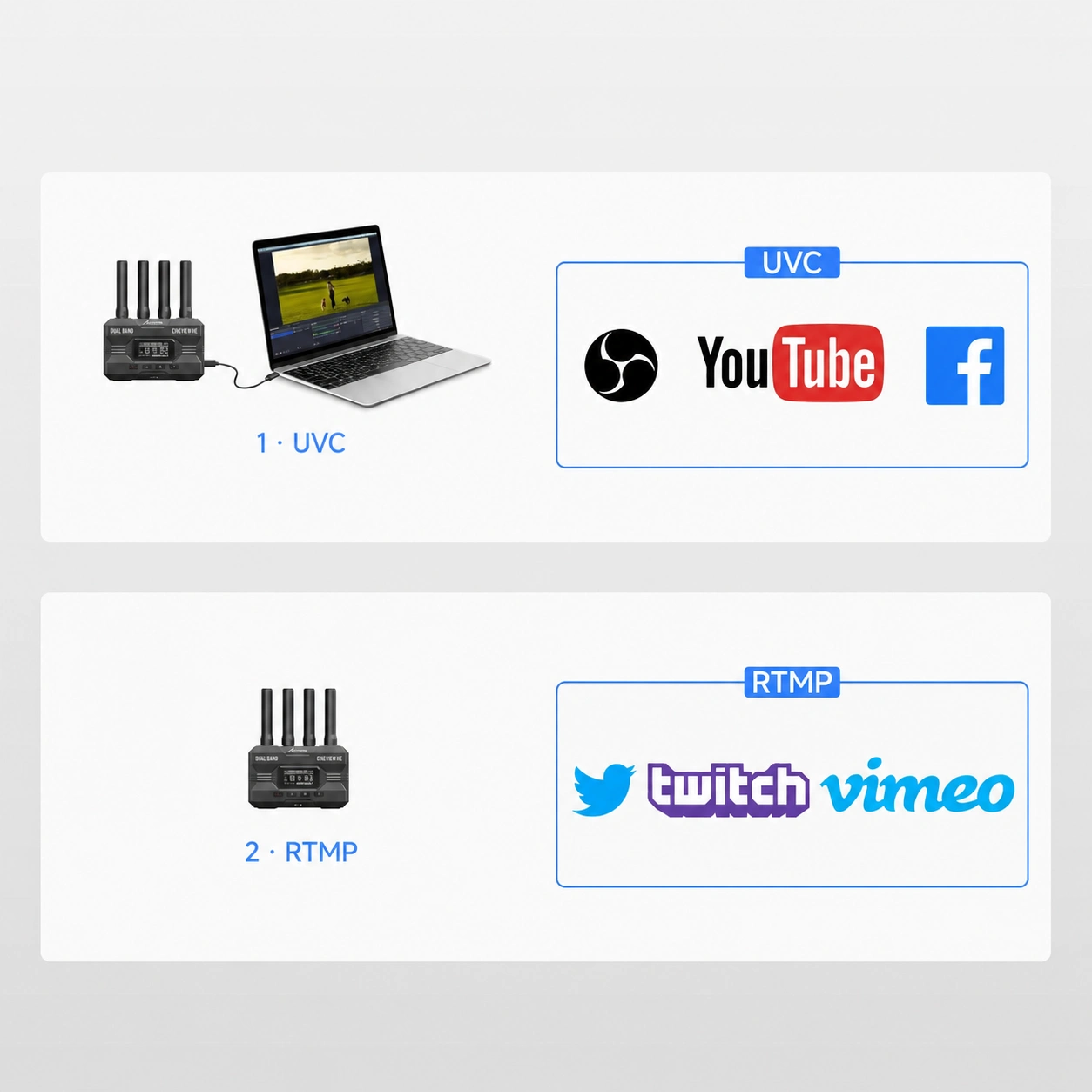

Transmisión de la imagen al ordenador sin adaptador
1 · UVC: conecta el RX al ordenador mediante un cable USB-C de datos y utiliza la imagen, por ejemplo, en OBS. No se necesita una tarjeta de captura independiente. 2 · RTMP: la retransmisión en directo a través de la aplicación Accsoon SEE utiliza el teléfono o la tableta y su conexión a Internet. El dispositivo HE por sí solo no envía RTMP directamente a Internet. La compatibilidad con el servicio de destino depende de la aplicación y de las condiciones actuales de la plataforma en cuestión; los cables y el ordenador no están incluidos en el paquete.

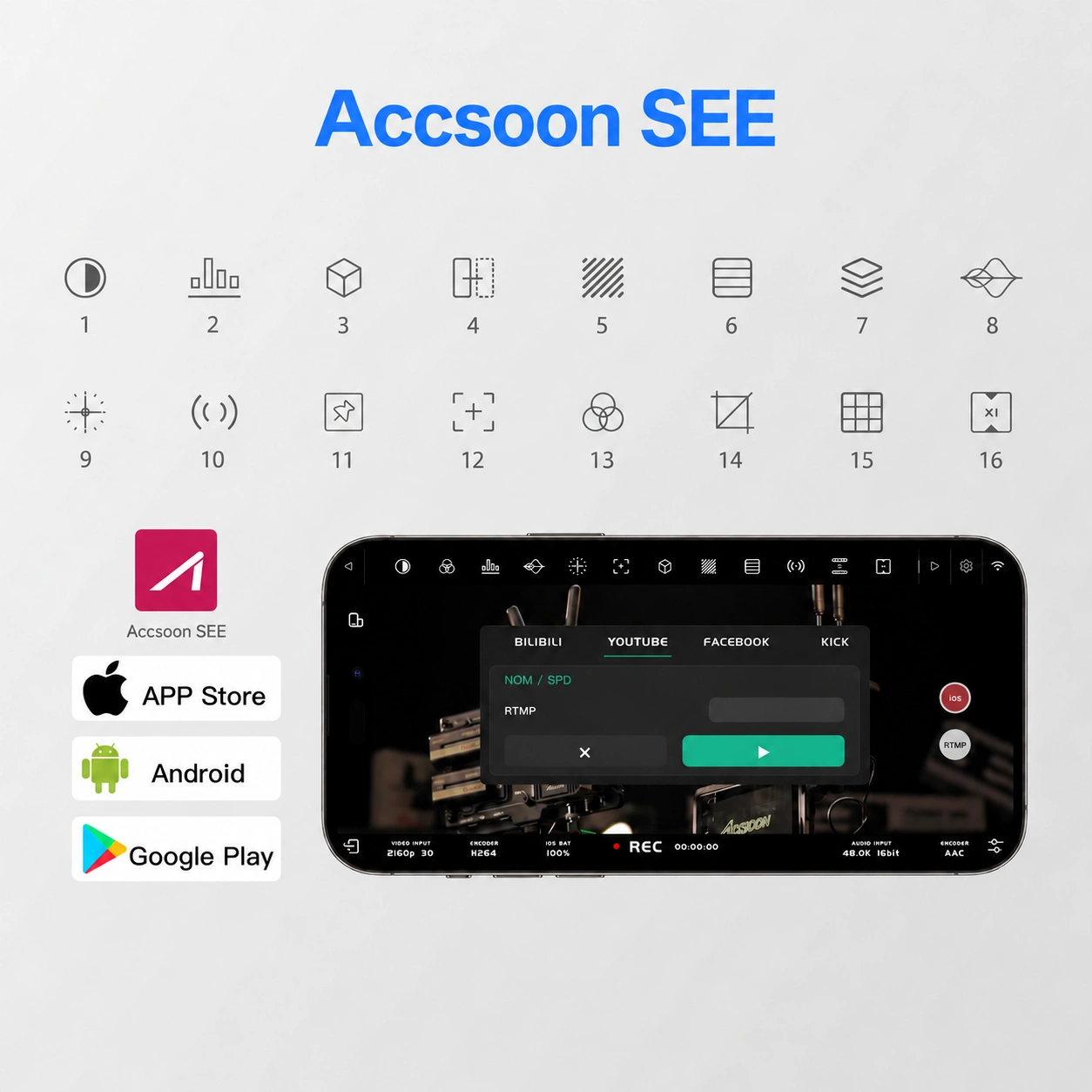

Herramientas de la aplicación Accsoon SEE
La recepción móvil se complementa con el control de la exposición, el color, la composición y el enfoque, así como con la grabación y la retransmisión en directo en la aplicación Accsoon SEE. La leyenda numerada se corresponde con los iconos del fabricante. La captura de pantalla de la interfaz ilustra la aplicación; la transmisión de CineView HE sigue siendo Full HD.
Vista previa en blanco y negro
Histograma
LUT
Inversión
Zebra
Colores falsos
Superposición de imagen
Forma de onda
Vectoroscopio
Sonido
Marcadores
Enfoque
RGB
Capturas de pantalla
Cuadrículas
Corrección de la visualización

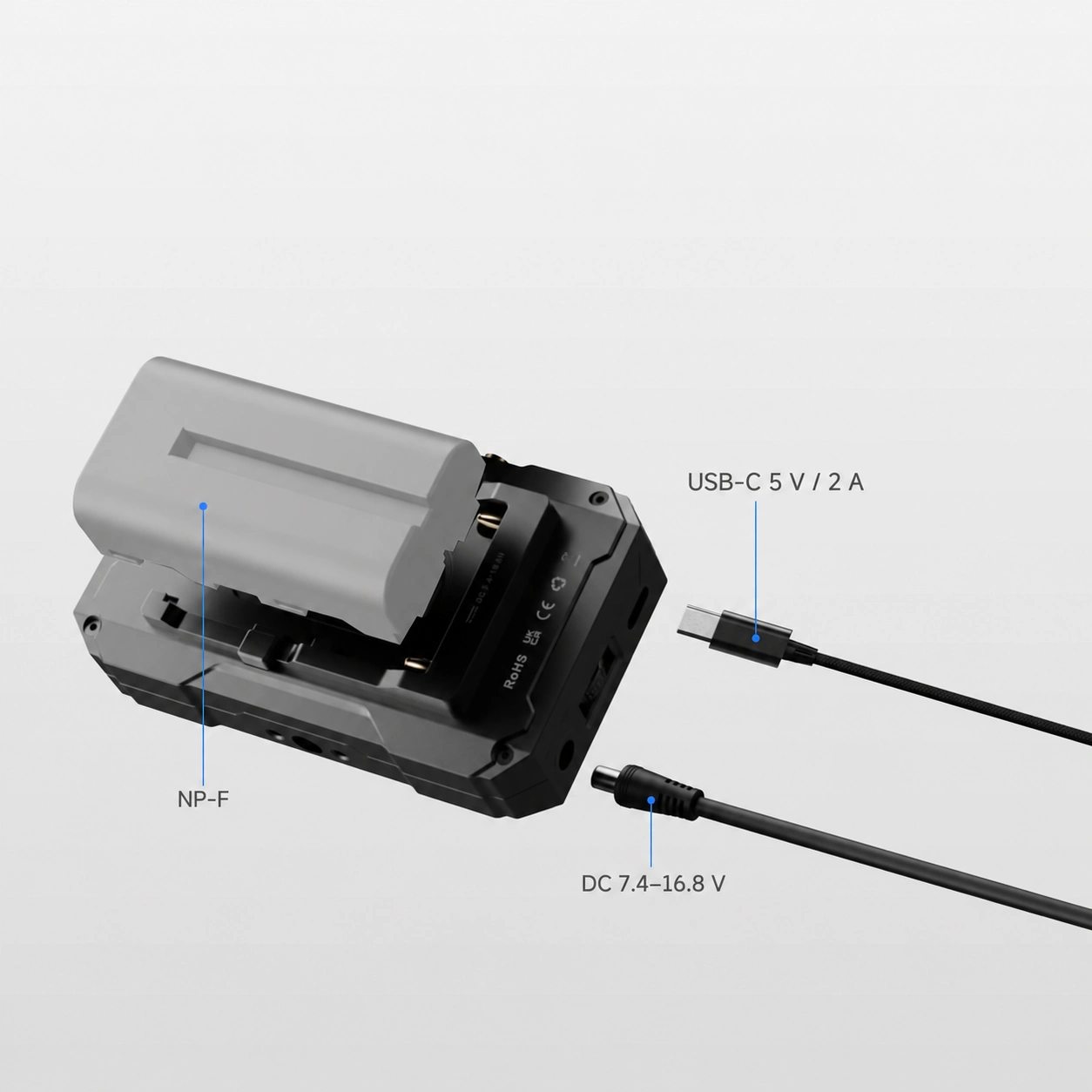

Alimentación según tu equipo

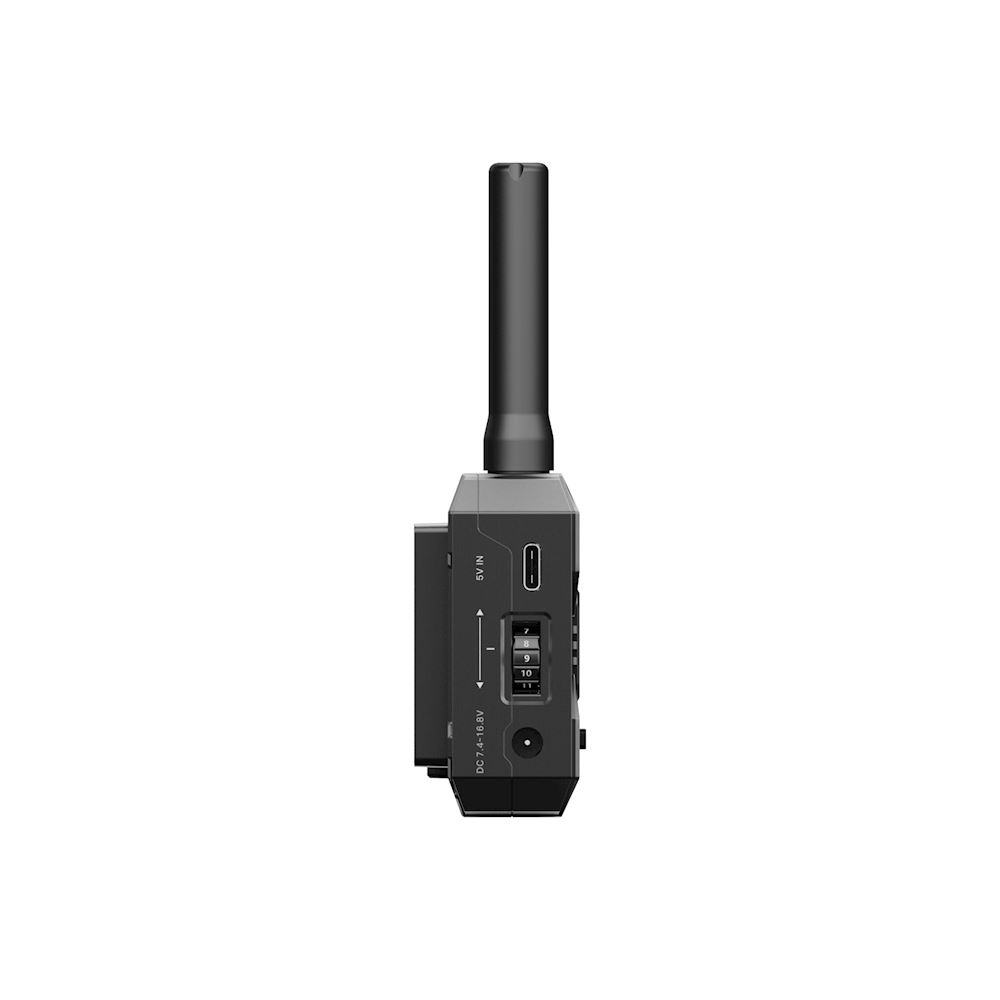

Cada unidad se puede alimentar con una batería NP-F550/750/970, mediante CC de 7,4–16,8 V o a través de USB-C de 5 V con una fuente de al menos 2 A. El conector de CC es de 5,5 × 2,1 mm con polo positivo en el centro. El RX tiene una salida de datos UVC independiente de la conexión USB-C de alimentación. Las baterías, los cargadores y los cables de alimentación se adquieren por separado; el USB-C no sirve aquí como cargador para la NP-F.

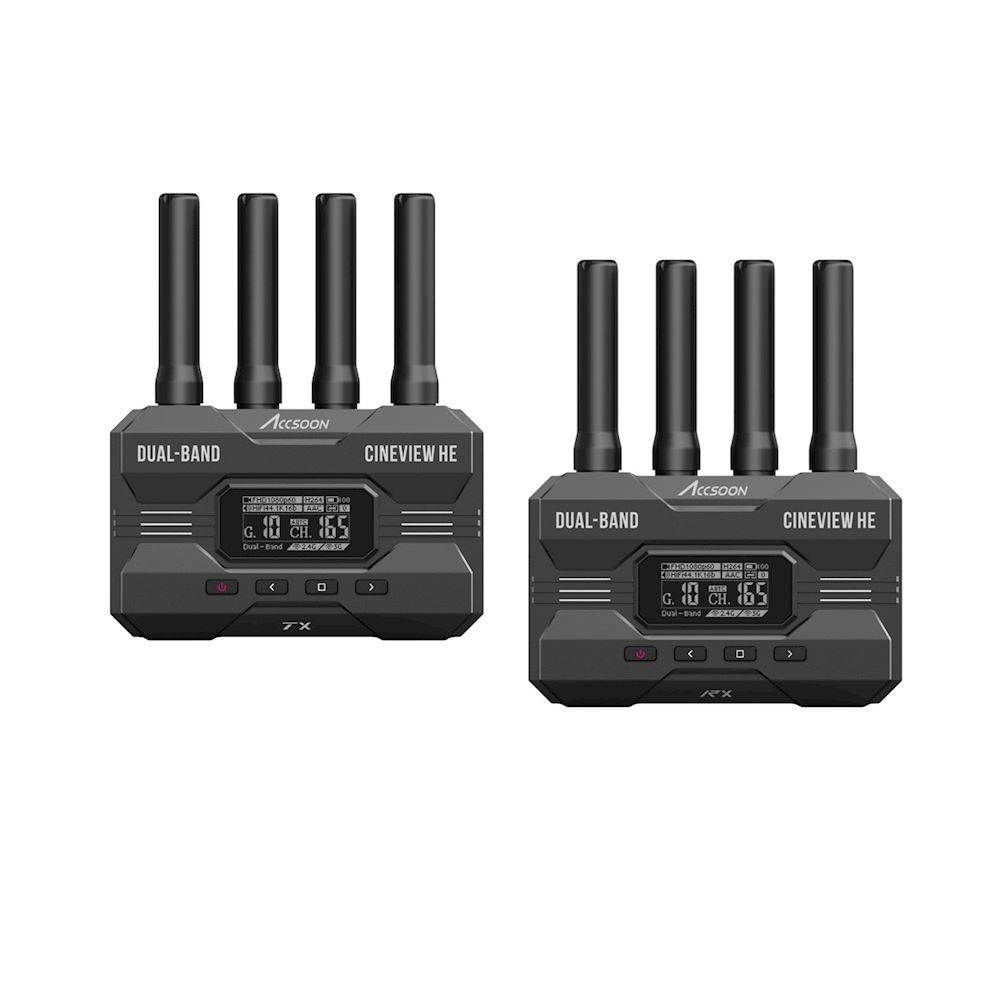

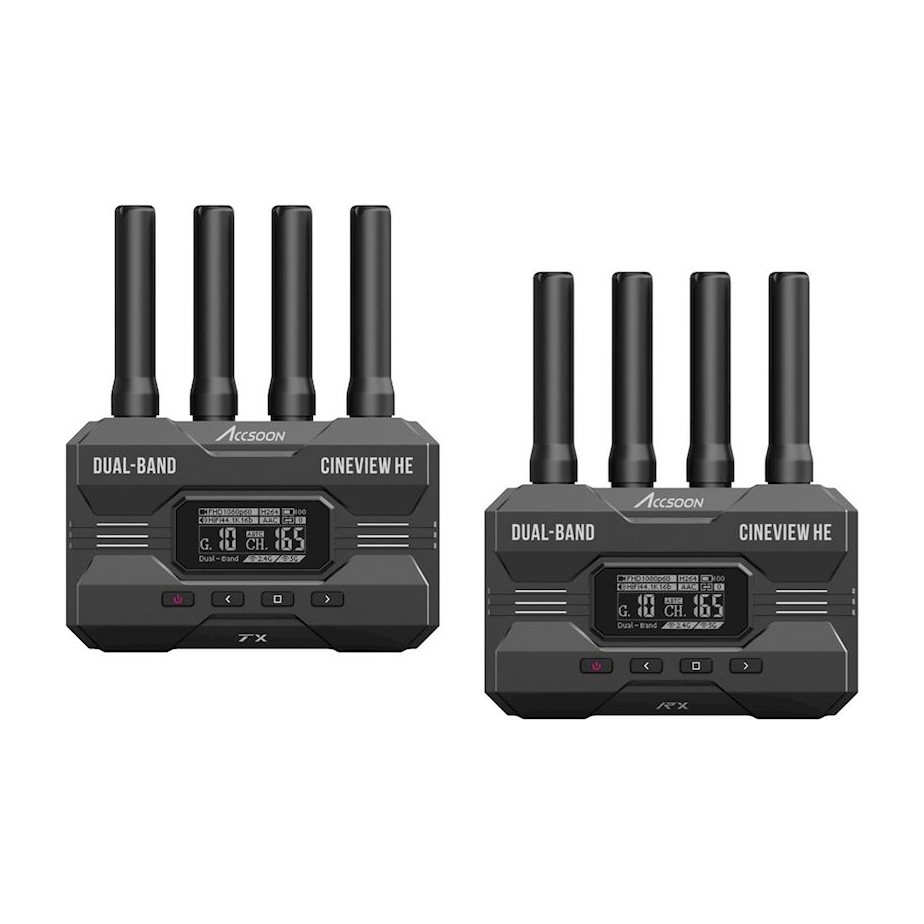

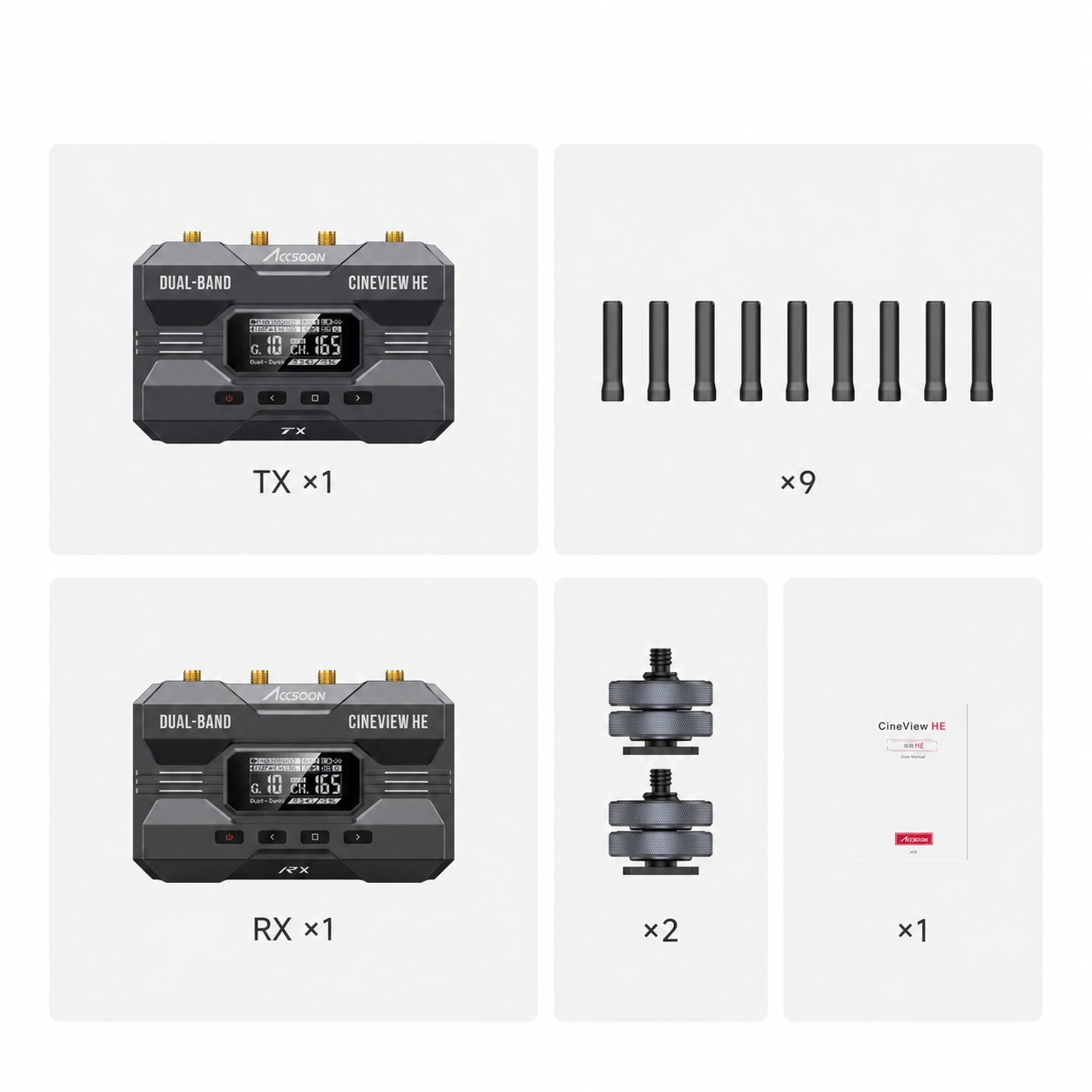

Kit para una cámara y un monitor
El paquete estándar 1TX + 1RX incluye un transmisor, un receptor, nueve antenas, dos adaptadores de cold shoe y un manual de instrucciones. Las ocho antenas se instalan en ambas unidades; la novena es de repuesto. Elige tus propios cables HDMI, la fuente de alimentación y, si es necesario, un cable de datos USB-C según la configuración. Este esquema no describe el embalaje del TX o RX por separado, ni la configuración 1T4R.
Al encender el TX, este selecciona automáticamente el canal de transmisión. Las unidades se emparejan mediante el selector giratorio de grupos 0–F; los modos HQ, NOM y SPD permiten elegir entre priorizar la calidad de imagen o la velocidad. La carcasa de aluminio sin ventilador evita el ruido del ventilador en el plató. Cada unidad cuenta con una pantalla OLED de 1,3″, un peso indicado por el fabricante de 200 g y una rosca de 1/4″-20. Antes de conectar otros modelos, comprueba la compatibilidad exacta y el firmware; HE/SE no implica compatibilidad universal con todos los dispositivos Accsoon.
CONTENIDO DEL PAQUETE
Transmisor Accsoon CineView HE TX ×1
Receptor Accsoon CineView HE RX ×1
Antena ×9
Adaptador de cold shoe ×2
Manual de instrucciones ×1
ESPECIFICACIONES
Bandas: 2,4 GHz + 5 GHz
Resolución máxima: 1920 × 1080, 60p
Alcance: hasta 350 m; línea de visión directa, sin obstáculos ni interferencias
Latencia: <60 ms; sin latencia de la cámara
Dispositivos receptores: un máximo de 4 en total por cada TX
Sonido: PCM, 44,1/48 kHz, 16/24 bits
Pantalla de la unidad: OLED de 1,3″
Batería: NP-F550 / NP-F750 / NP-F970
Alimentación de CC: 7,4–16,8 V
Conector de CC: 5,5 × 2,1 mm, hembra, polo positivo en el centro
Alimentación USB-C: 5 V; fuente de alimentación de al menos 2 A
Dimensiones de una unidad: 105 × 66 × 32 mm, sin antenas
Peso de una unidad: 200 g
Material: aleación de aluminio
Refrigeración: sin ventilador
Color: negro

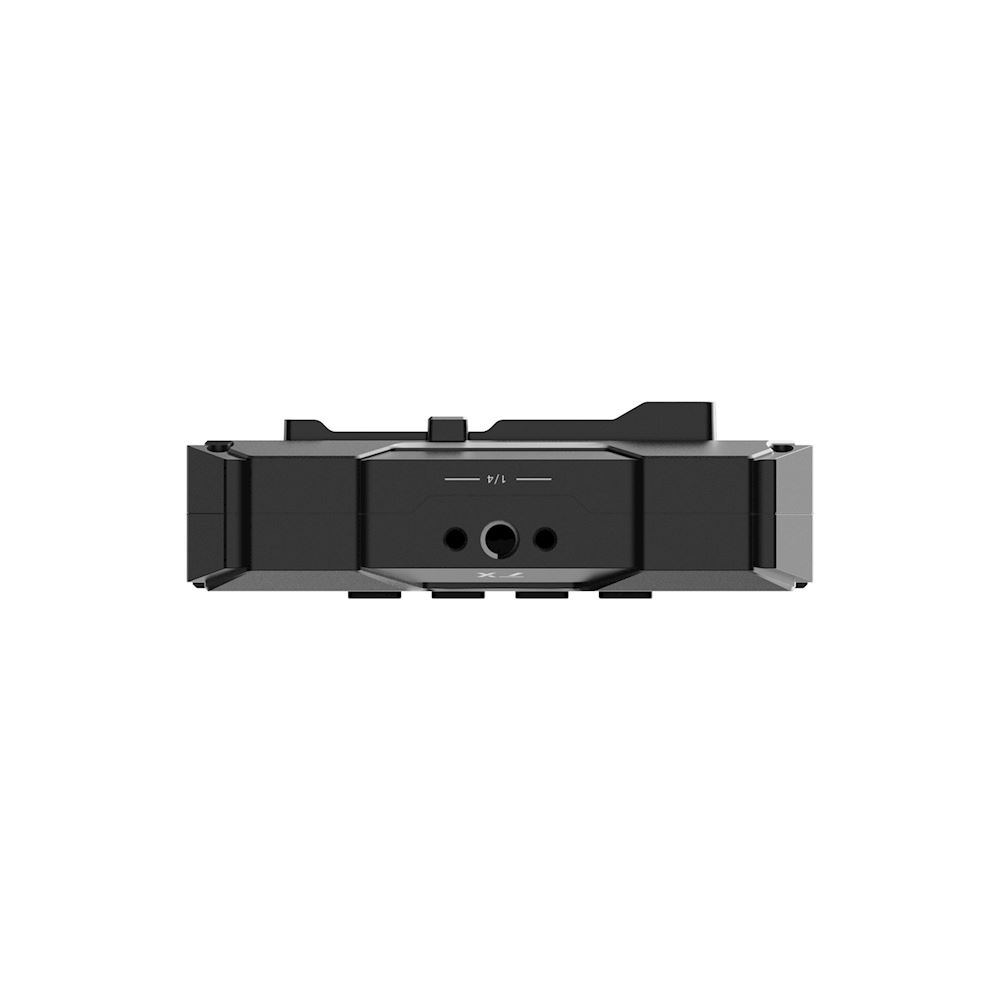

Fijación: 1/4″-20

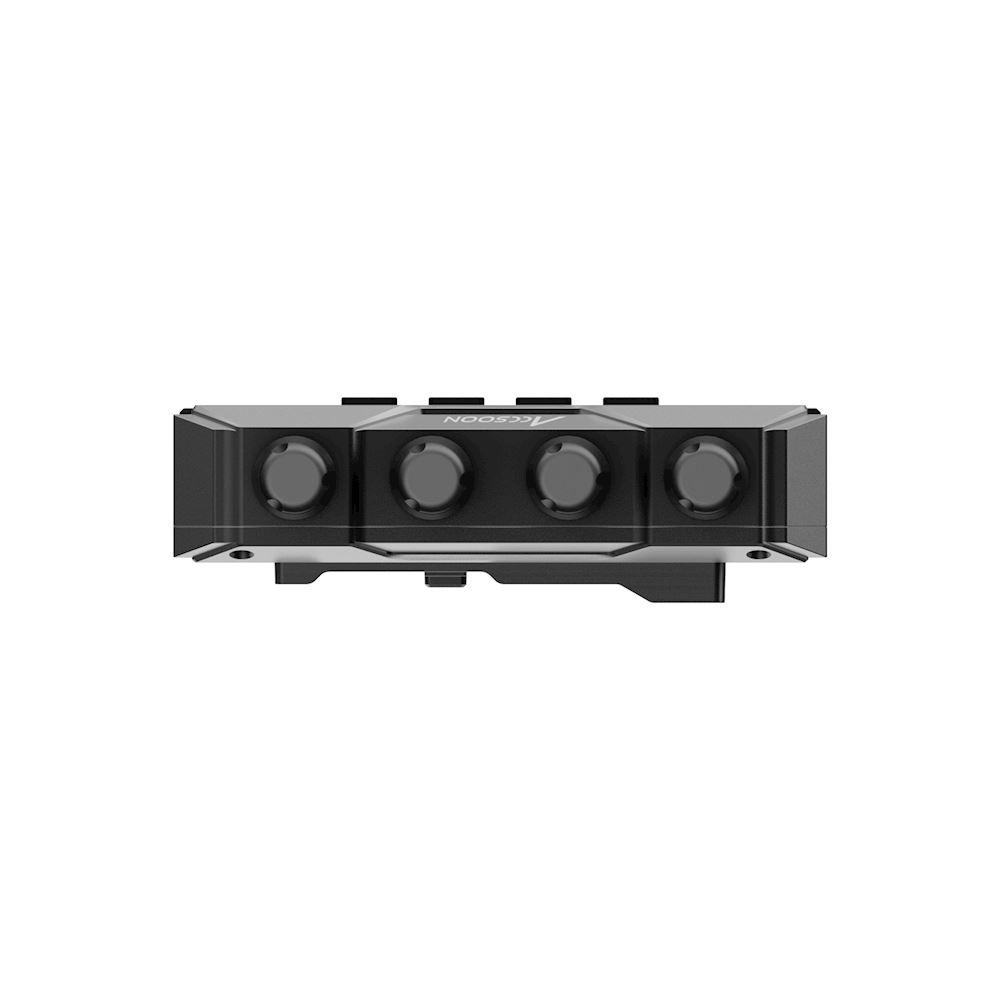

Conectores de antena: 4 × RP-SMA, macho en la unidad
