Blackmagic Design ATEM 2 M/E Advanced Panel 20

¡Los paneles de control Blackmagic Design ATEM 2 M/E Advanced Panel y ATEM 4 M/E Advanced Panel representan la nueva generación de paneles para salas de control de la serie ATEM! Estos modelos satisfarán a los operadores de las salas de control ATEM más potentes gracias a su compatibilidad con hasta 4 canales M/E y a la integración de hasta 24 pantallas LCD independientes para etiquetas de botones personalizables, 4 pantallas LCD para ajustar parámetros, 4 controles T-Bar y muchas otras funciones. Los paneles admiten tanto el montaje directo en mesas de control como el funcionamiento independiente.

Los paneles de la serie ATEM Advanced Panel son el complemento ideal para la sala de control ATEM Constellation, ya que facilitan la creación de programas complejos. Permiten aprovechar todo el potencial de la sala de control y ofrecen una alternativa de control más ergonómica (en comparación con el panel de control de software incluido) gracias a sus botones, mandos giratorios y palancas de alta calidad:

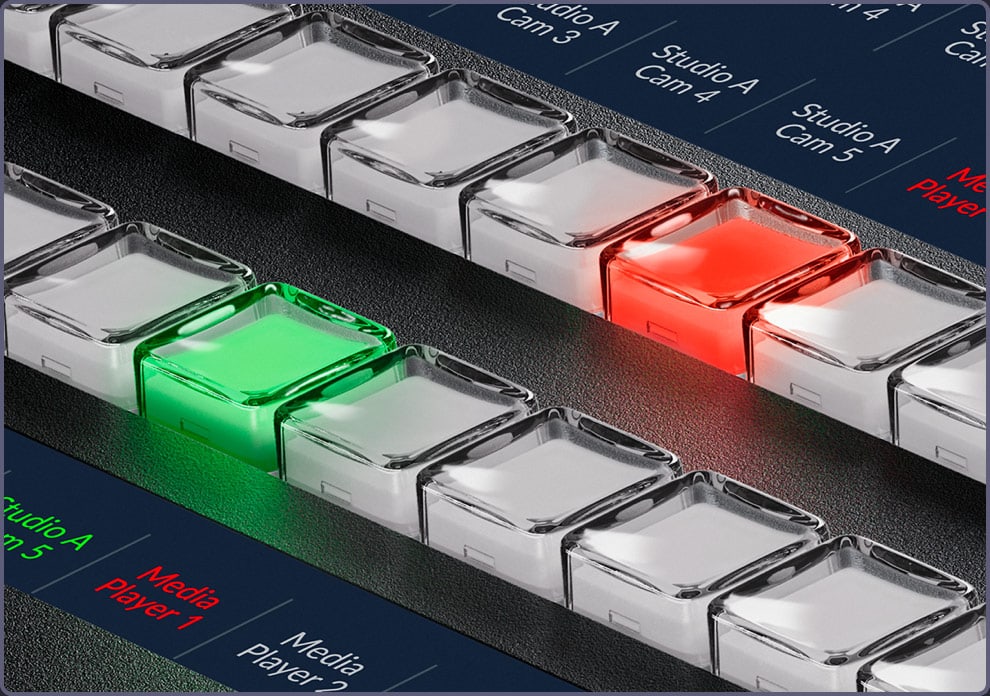

El modelo 1 M/E ofrece una fila de M/E con 10 botones para entradas y una única pantalla LCD para configurar las funciones. Aunque se trata de una mesa de 1 M/E, permite controlar todos los canales M/E de las salas de control más grandes. Es posible configurar el color de los botones de entrada y, gracias a las pantallas LCD dedicadas, también las etiquetas. Tampoco falta un joystick para efectos DVE y un control T-Bar.

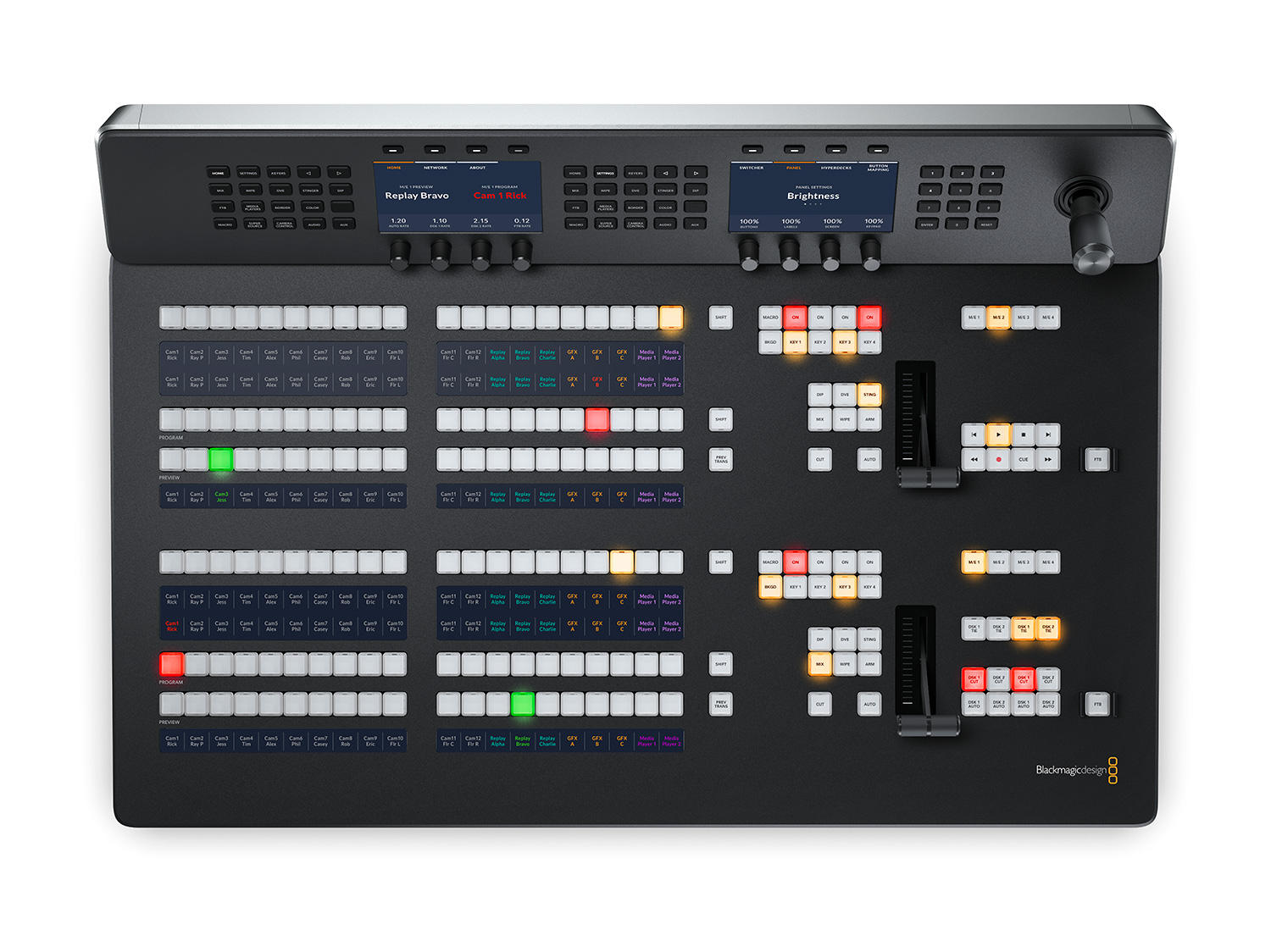

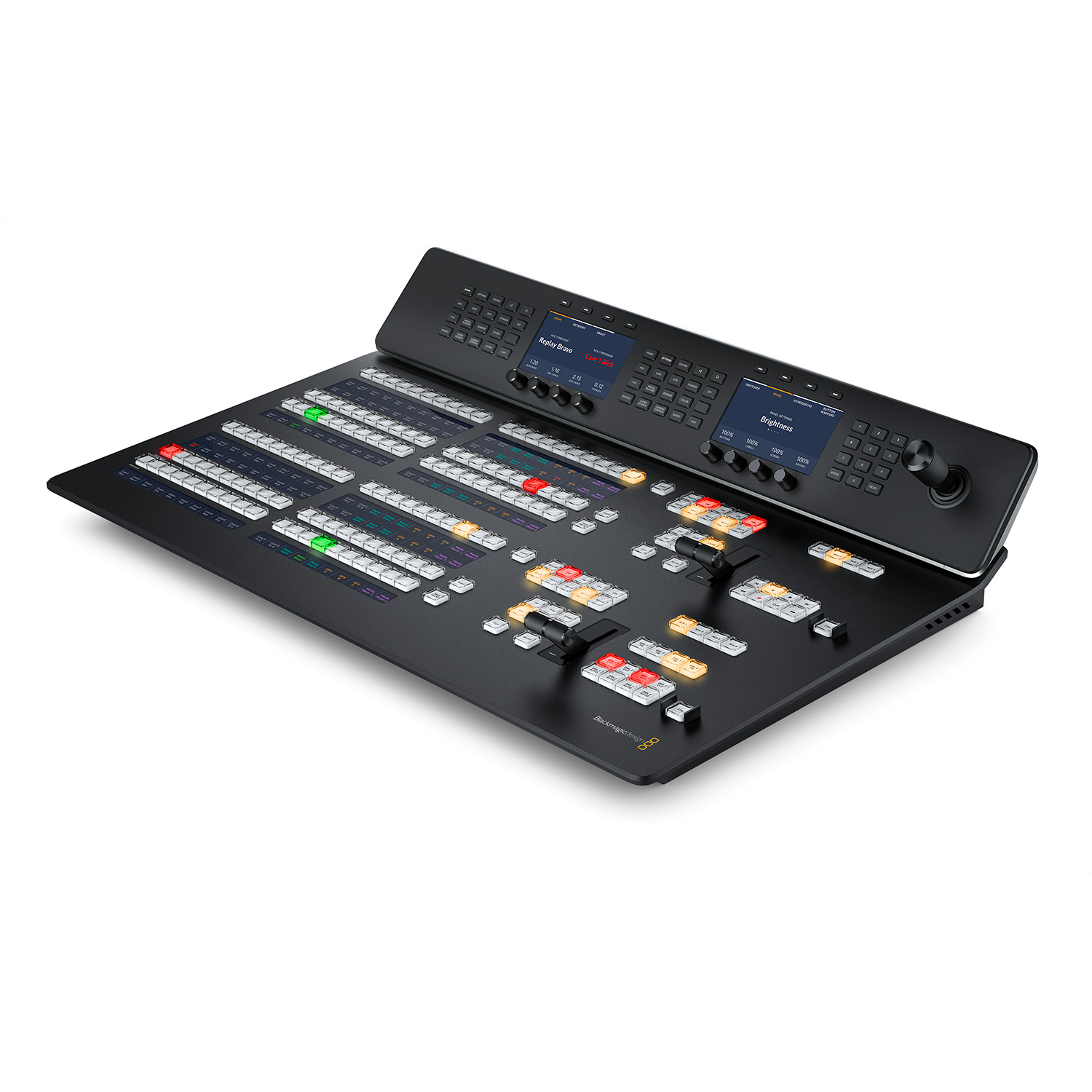

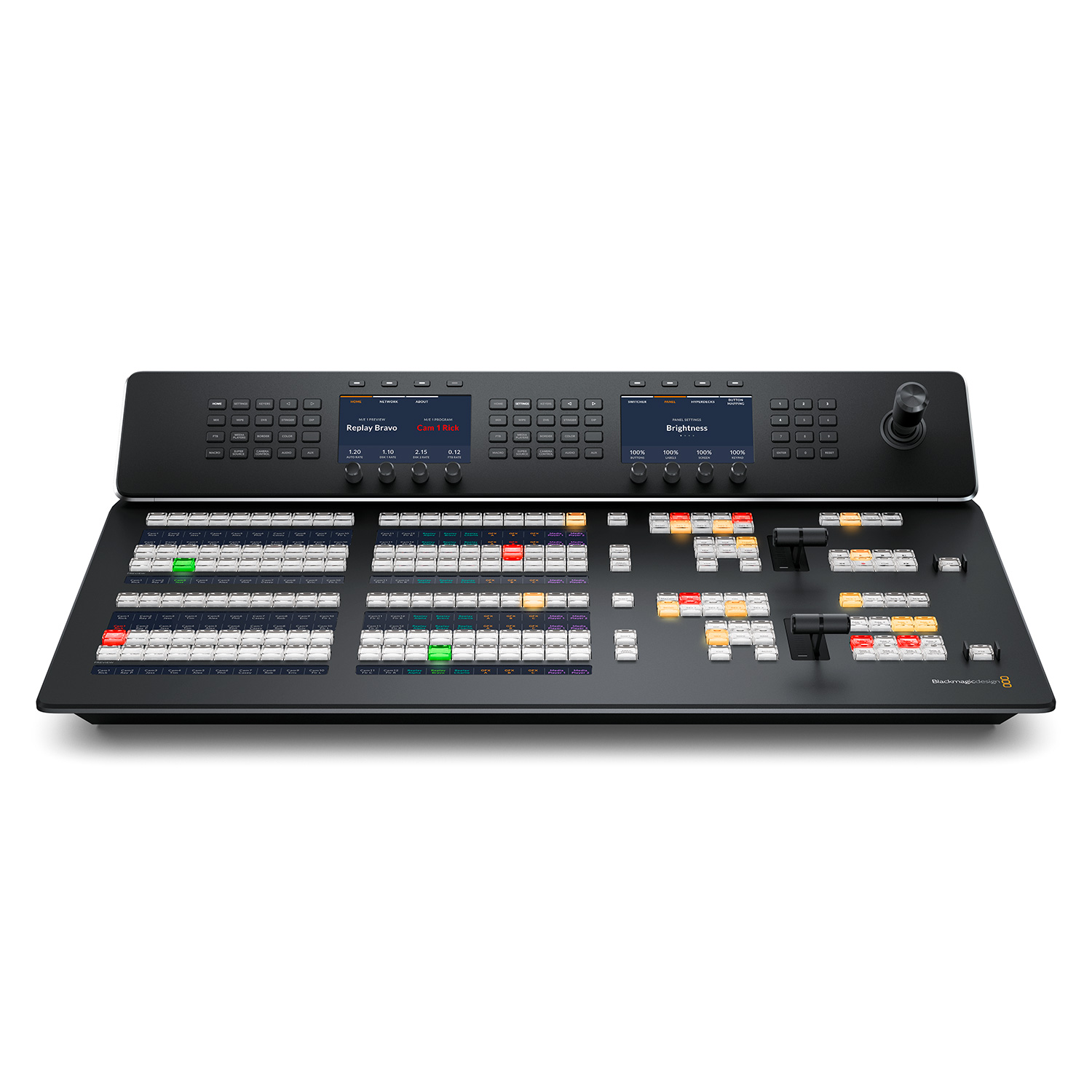

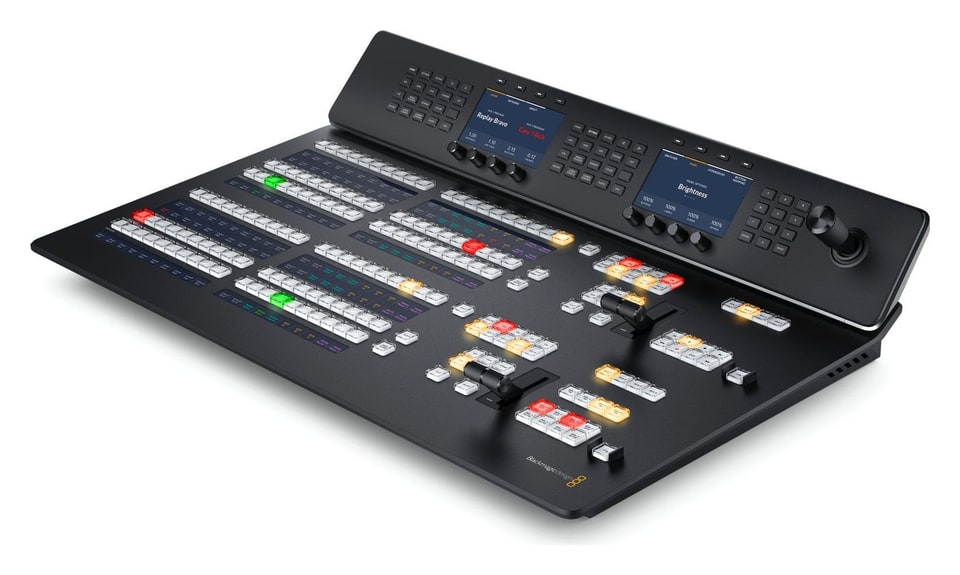

La variante de 2 M/E ofrece dos filas de M/E con 20 botones de entrada y 2 pantallas LCD para configurar las funciones. La mesa permite controlar hasta 4 M/E en salas de control más grandes; las pantallas LCD para crear etiquetas personalizadas para los botones son, por supuesto, un elemento básico.

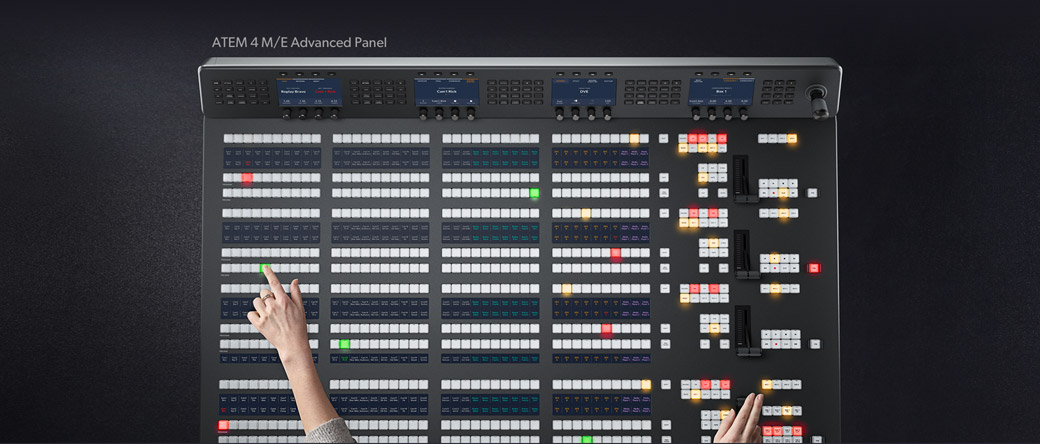

¡La variante más grande, de 4 M/E, complementa a la perfección el conjunto funcional de la sala de control ATEM Constellation! Ofrece cuatro filas de M/E con 40 botones para entradas y 4 pantallas LCD para configurar funciones, así como pantallas para crear etiquetas en todos los botones.

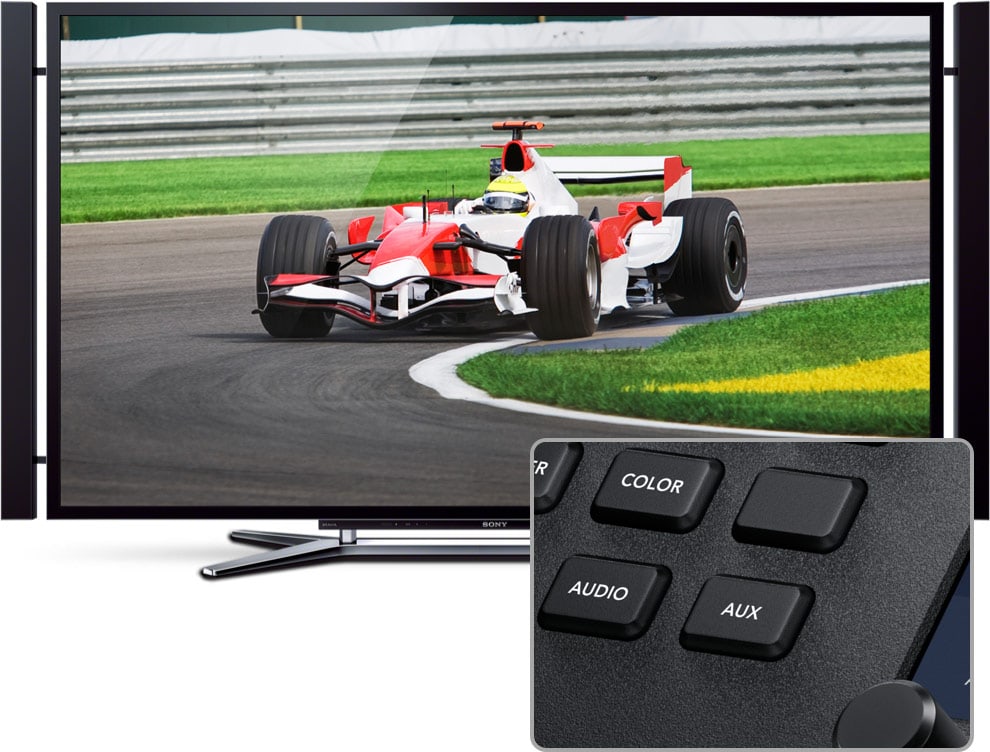

La mesa de regidor ATEM Constellation representa la solución más avanzada para la producción de programas en directo. La arquitectura de la mesa de regidor incluye buses independientes de Programa y Previsualización para un cambio de toma rápido y preciso. La vista previa del bus Preview se puede realizar mediante la salida Aux o a través de la función Multi-view: basta con seleccionar la señal de origen en el bus Preview mediante el panel Advanced Panel, comprobarla en la pantalla de vista previa y, a continuación, incluirla en la emisión pulsando los botones Cut o Auto. Si se requiere una respuesta inmediata, es posible seleccionar las tomas directamente en el bus Program.

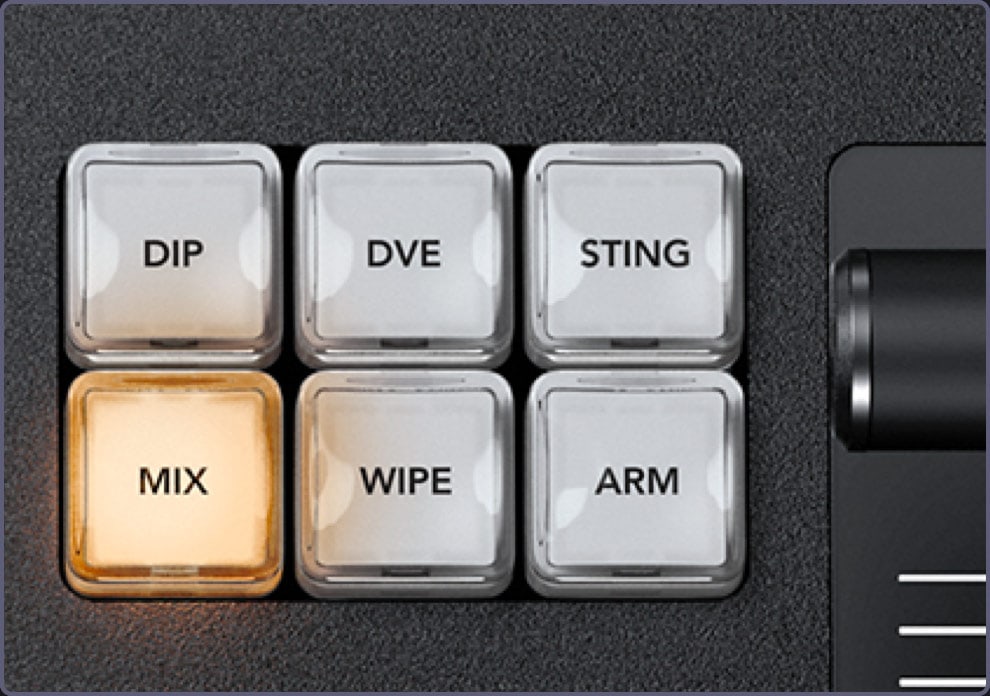

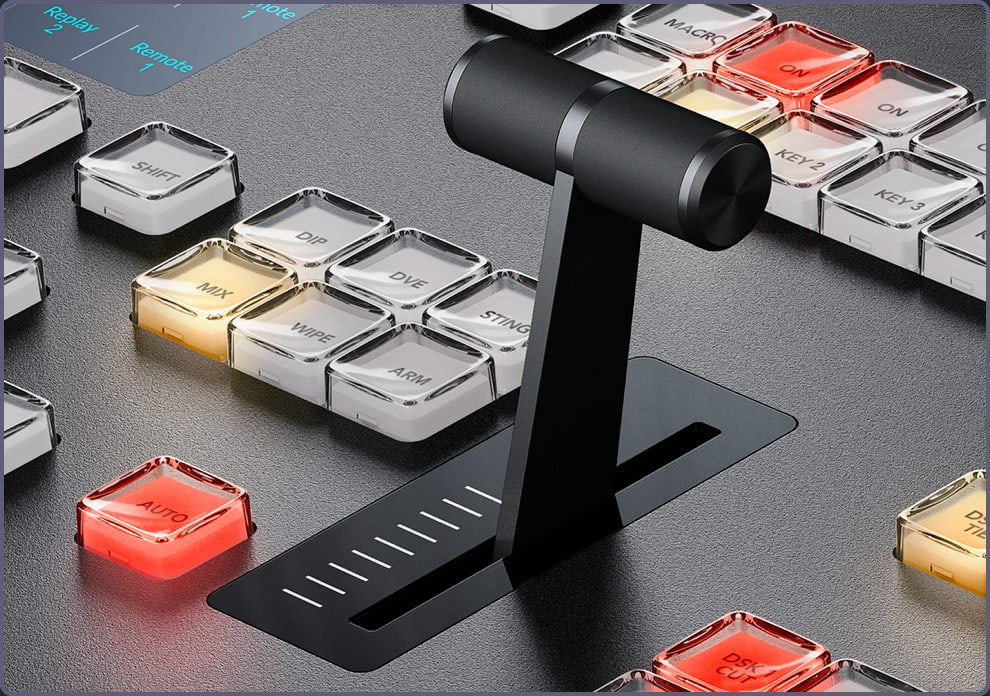

Al configurar la transición entre fuentes de vídeo, el operador ve las opciones de efectos de transición en la pantalla LCD de la consola, sin tener que navegar por el menú. No faltan una amplia gama de efectos, desde fundidos SMPTE estándar con la posibilidad de desenfocar los bordes hasta complejos efectos de fundido DVE, en los que se puede ajustar la posición de los elementos individuales de la composición mediante la barra T y el joystick. Otros controles de la mesa facilitan el ajuste del tamaño de los elementos DVE, las sombras, la iluminación, etc. La palanca ergonómica T-Bar garantiza un control perfecto sobre la transición de las tomas, en la que a menudo es importante tener en cuenta el trabajo del operador de cámara y el movimiento de los protagonistas.

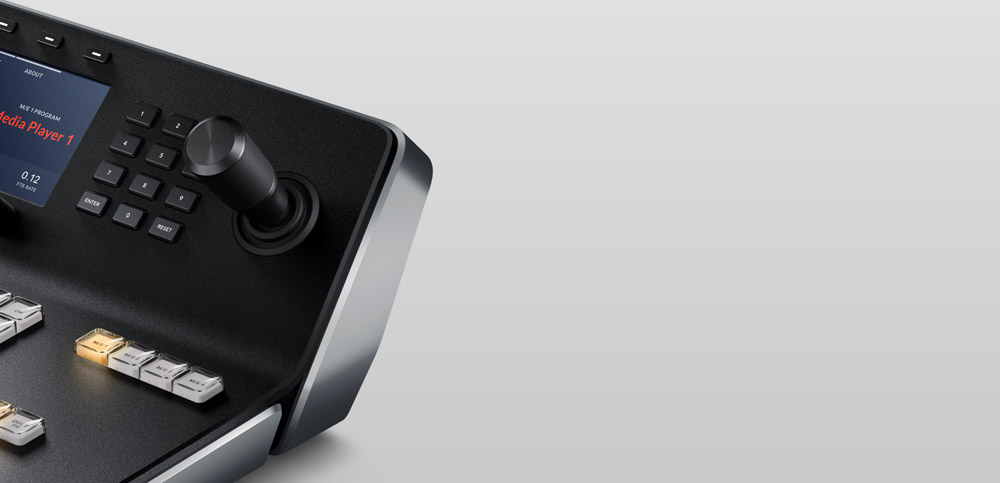

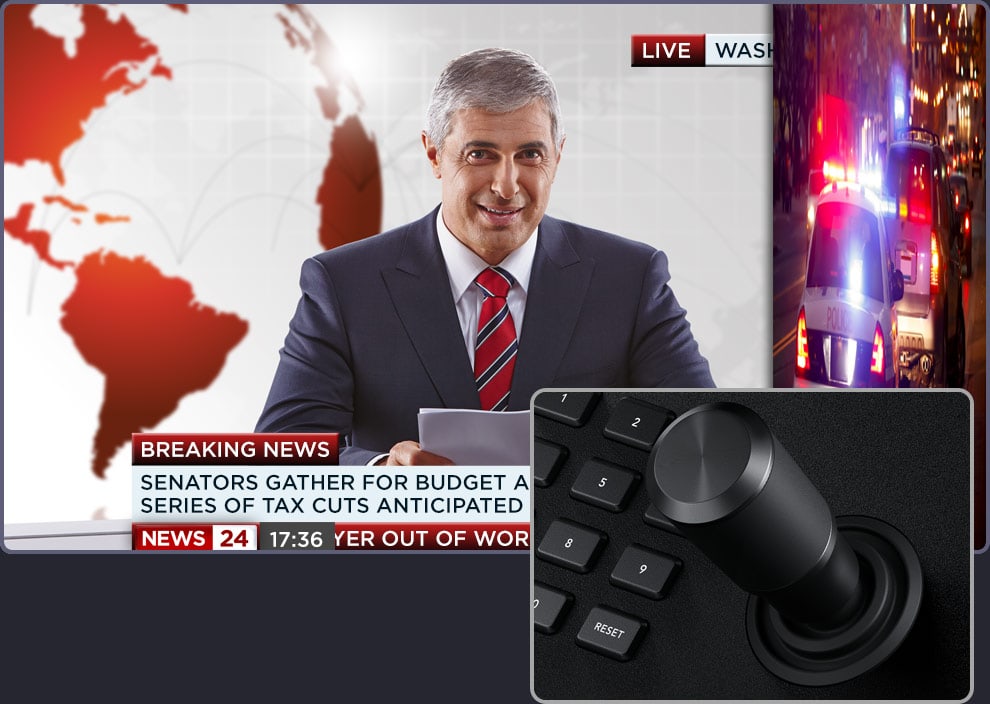

El joystick integrado garantiza un ajuste sencillo, por ejemplo, de la posición de los efectos DVE en los ejes X, Y y Z. Permite colocar perfectamente la ventana con la toma dentro de la composición «imagen en imagen», ajustar su tamaño o incluso seleccionar los puntos inicial y final en los efectos DVE animados.

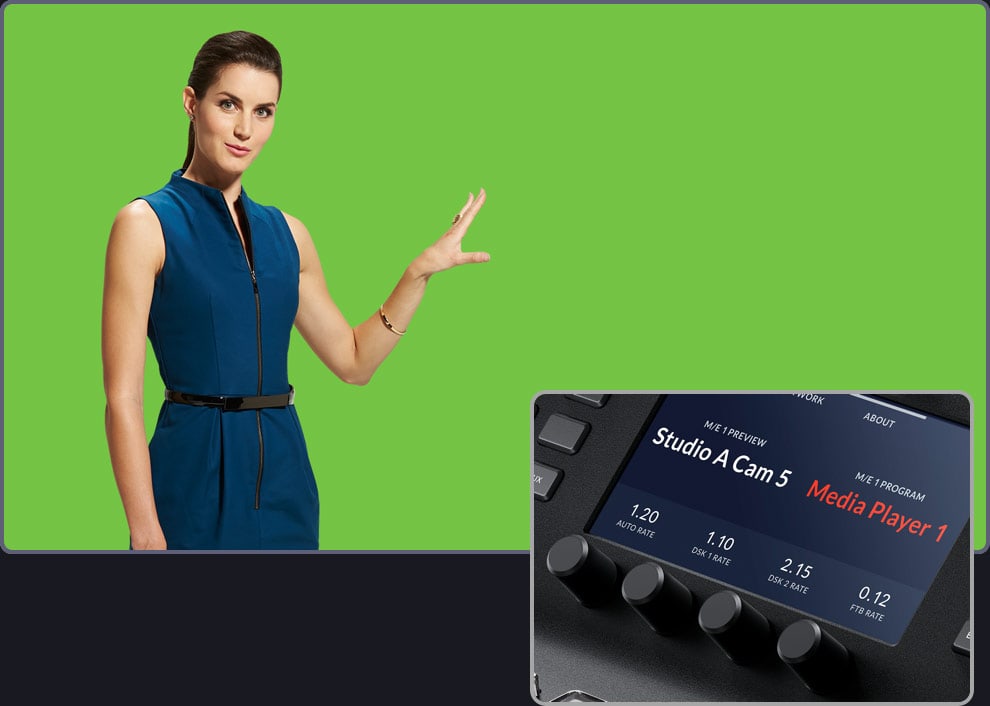

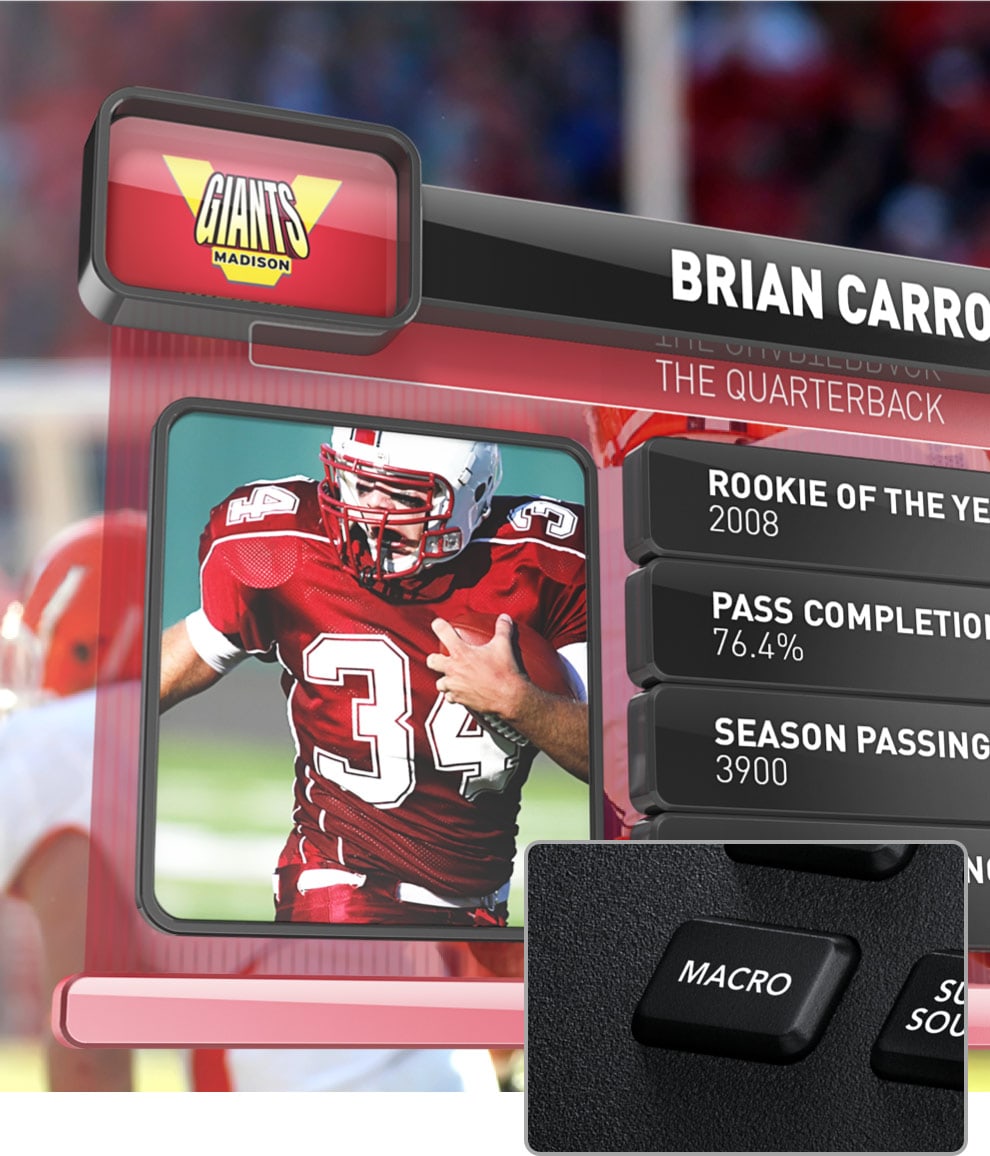

Cada una de las pantallas (para visualizar la configuración de los parámetros) ofrece un botón dedicado para todas las funciones y permite controlar cientos de parámetros de funciones de croma, fundidos, efectos DVE, generadores de fondos de color, configuración de la función Multi-view, asignación de botones o selección del estándar de vídeo. Además, los usuarios pueden guardar/recuperar 10 configuraciones de la mesa de mezcla. Otra función avanzada es la posibilidad de crear macros y ejecutarlas posteriormente con solo pulsar un botón. El trabajo con comandos de macro no requiere el uso de un ordenador y se ve muy facilitado por las etiquetas de las pantallas LCD que identifican las macros asignadas.

ATEM 8.5.3 (12/2020)
La actualización para las consolas ATEM está dirigida en esta ocasión a los propietarios de las consolas ATEM 2 M/E Advanced Panel o ATEM 4 M/E Advanced Panel, en las que corrige el cambio espontáneo ocasional de las fuentes de vídeo.
