Blackmagic Design ATEM 4 M/E Advanced Panel 40

  • Transporte gratuito
Ref.: SWPANELADV4ME40

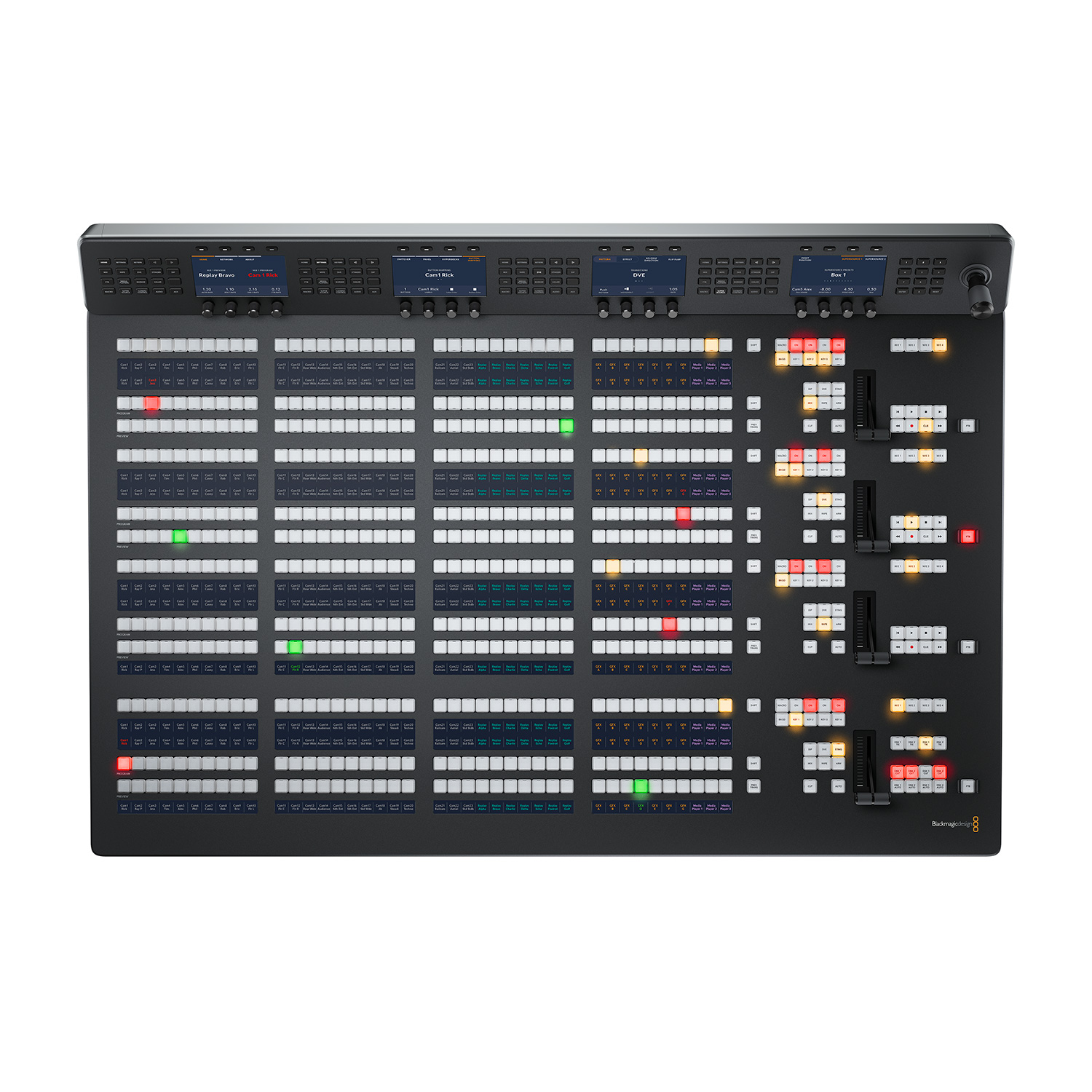

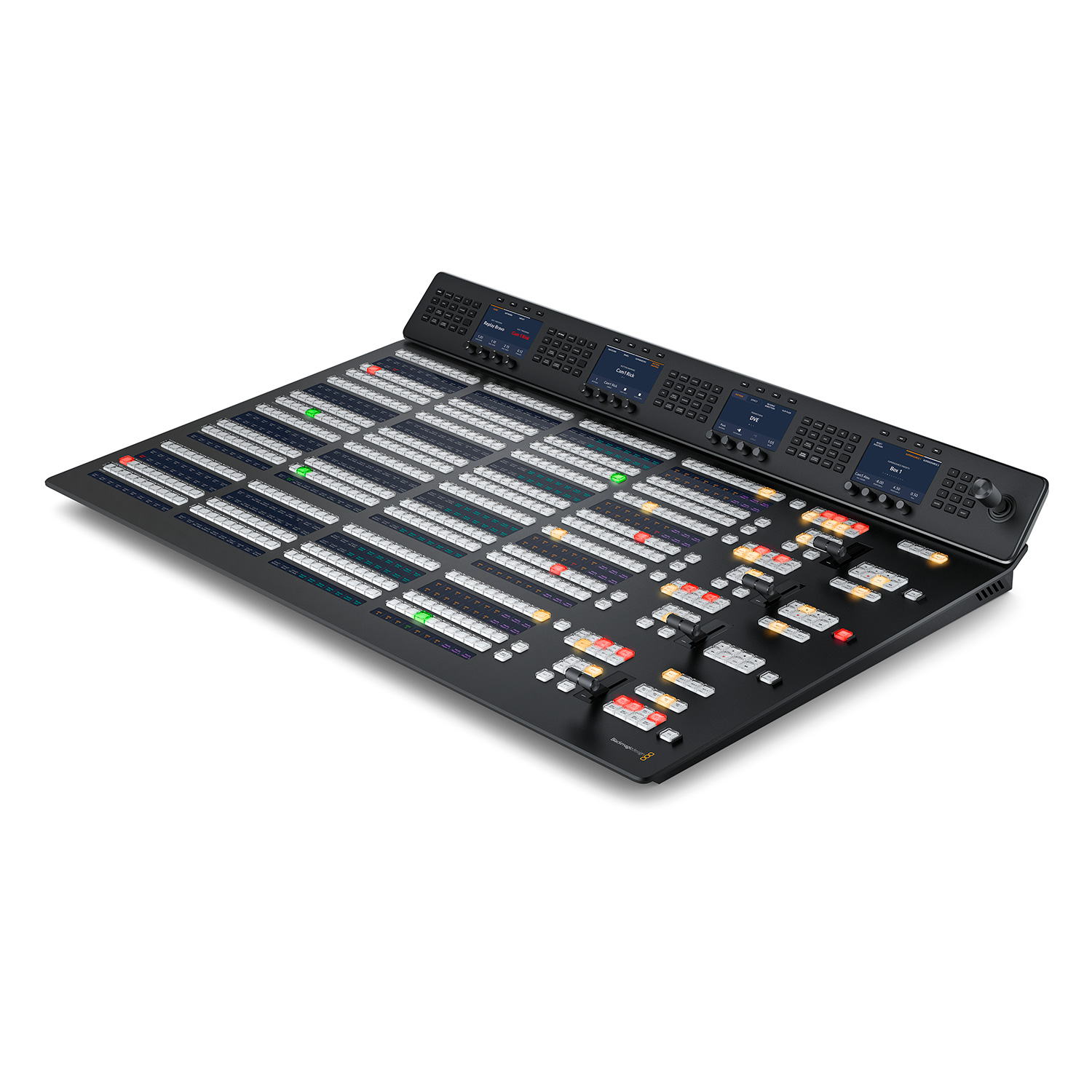

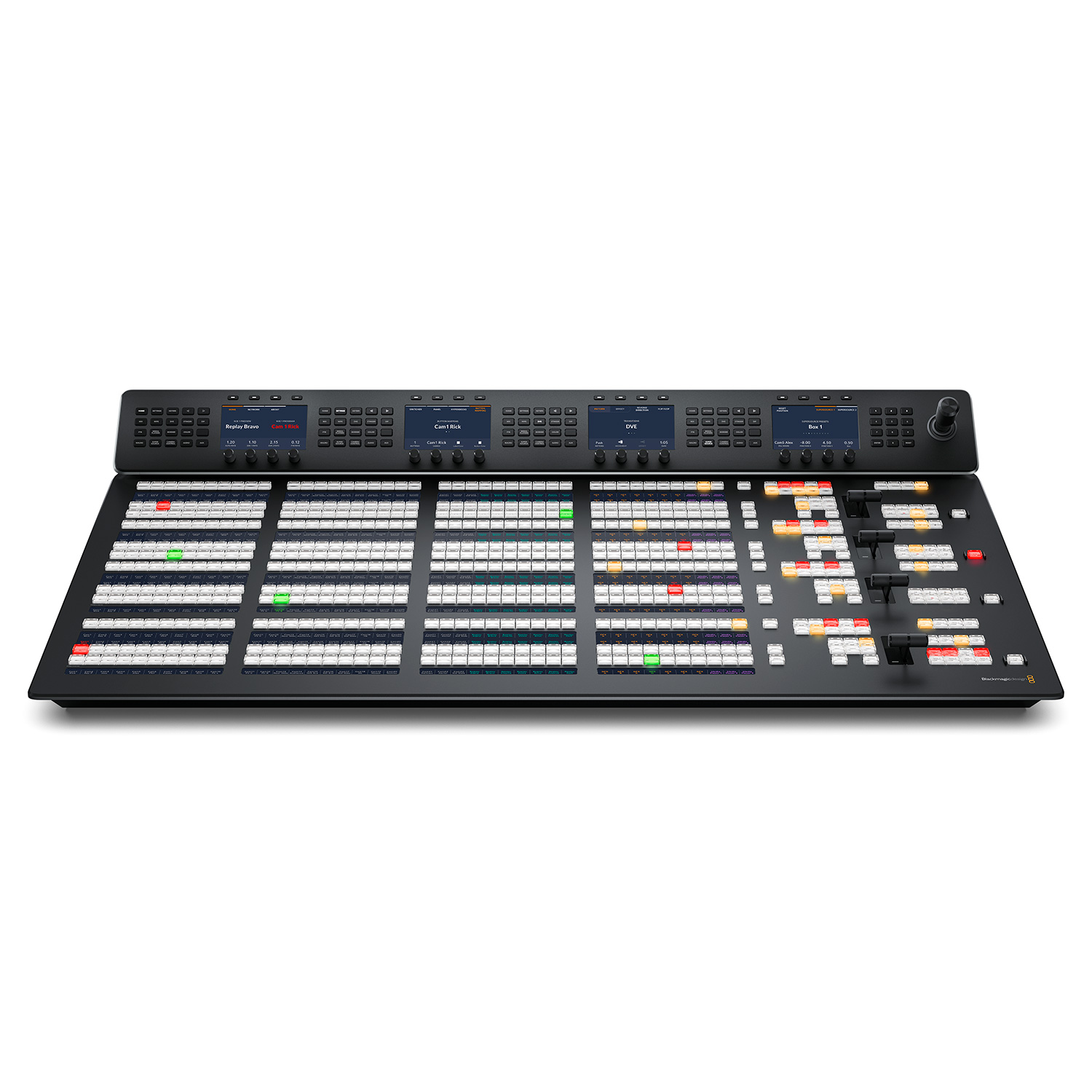

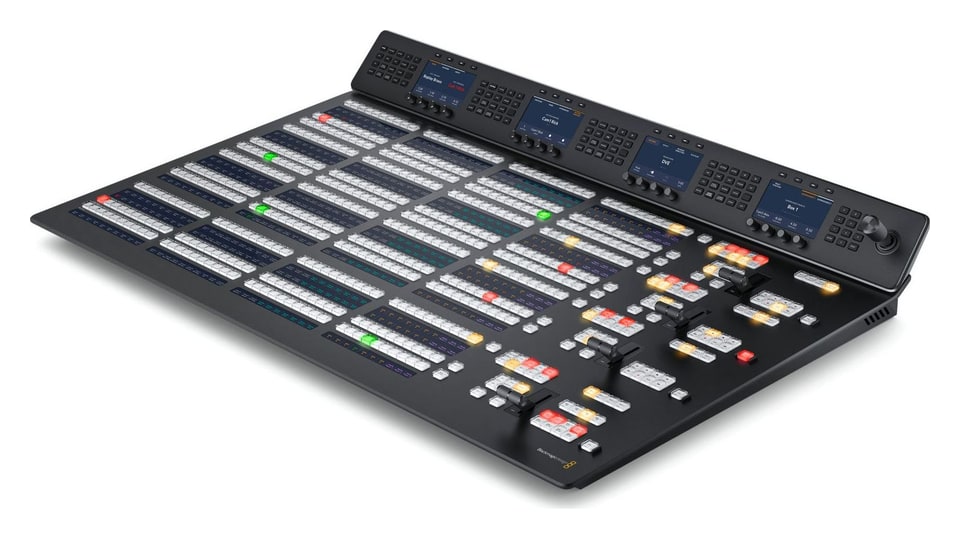

El ATEM 4 M/E Advanced Panel 40 es un panel de control físico para mezcladores ATEM que traslada el trabajo del software a botones profesionales, palanca T-bar y joystick. Ofrece 4 filas M/E con 40 botones directos de fuentes (con la tecla Shift hasta 80 fuentes), 4 pantallas LCD del sistema con teclado de funciones, un joystick de tres ejes para DVE, macros…

Más información

20 568.79 € con IVA 16 999 € sin IVA
Añadir a comparar Historial de precios
Disponibilidad
a petición
Ref.:
SWPANELADV4ME40
Añadir a comparar Historial de precios

Blackmagic Design ATEM 1 M/E Advanced Panel 10

3 523.52 €sin IVA 2 912 €

Blackmagic Design ATEM 2 M/E Advanced Panel 20

6 895.79 €sin IVA 5 699 €

Blackmagic Design ATEM 2 M/E Advanced Panel 30

8 226.79 €sin IVA 6 799 €

Blackmagic Design ATEM 2 M/E Advanced Panel 40

10 525.79 €sin IVA 8 699 €

Blackmagic Design ATEM 1 M/E Advanced Panel 20

4 190.23 €sin IVA 3 463 €

Blackmagic Design ATEM 1 M/E Advanced Panel 30

6 041.53 €sin IVA 4 993 €

Blackmagic Design ATEM Micro Panel

En stock > 5 uds.746.57 €sin IVA 617 €

Mejores accesorios para Blackmagic Design ATEM 4 M/E Advanced Panel 40

AVMATRIX Wireless Multi-Camera Tally Light System (4 x Tally Lamps)

  • Producto estrella
El AVMATRIX TS3019-4 es un sistema de tally inalámbrico con una unidad base y cuatro
482.79 €
En stock 5 uds.

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Transporte gratuito
El ATEM 4 M/E Constellation 4K es un mezclador profesional en directo de 4 M/E para
10 465.29 €
En stock 2 uds.

Blackmagic Design ATEM 2 M/E Constellation HD

  • Transporte gratuito
  • ÚLTIMA UNIDAD
El ATEM 2 M/E Constellation HD es un mezclador profesional en directo de 2 M/E para
1 980.77 €
En stock 1 uds.

Blackmagic Design ATEM 1 M/E Constellation HD

  • Transporte gratuito
El ATEM 1 M/E Constellation HD es un mezclador profesional en directo de 1 M/E para
1 166.44 €
Para enviar 1 uds.

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Transporte gratuito
El ATEM 2 M/E Constellation 4K es un mezclador profesional en directo de 2 M/E para
4 831.53 €
a petición

Blackmagic Design ATEM 4 M/E Constellation IP

  • Transporte gratuito
El ATEM 4 M/E Constellation IP es un mezclador en directo SMPTE-2110 nativo de 4
8 699.9 €
a petición

Blackmagic Design ATEM Constellation 8K

  • Transporte gratuito
El ATEM Constellation 8K es un mezclador profesional en directo de 4 M/E para producciones
12 703.79 €
a petición

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Transporte gratuito
El ATEM 4 M/E Constellation 4K Plus es un mezclador profesional en directo de 4 M/E
14 458.29 €
a petición

Blackmagic Design ATEM 4 M/E Constellation HD

  • Transporte gratuito
El ATEM 4 M/E Constellation HD es un mezclador profesional en directo de 4 M/E para
4 424.97 €
a petición

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Transporte gratuito
El ATEM 1 M/E Constellation 4K es un mezclador profesional en directo de 1 M/E para
2 092.09 €
a petición

Mostrar todos los accesorios

Descripción del producto ESPECIFICACIONES CONTENIDO DEL PAQUETE

Descripción del producto

El ATEM 4 M/E Advanced Panel 40 es un panel de control físico para mezcladores ATEM que traslada el trabajo del software a botones profesionales, palanca T-bar y joystick. Ofrece 4 filas M/E con 40 botones directos de fuentes (con la tecla Shift hasta 80 fuentes), 4 pantallas LCD del sistema con teclado de funciones, un joystick de tres ejes para DVE, macros y conexión Ethernet. Es ideal para ATEM Constellation y otros mezcladores ATEM.

Cuatro filas M/E de 40 botones para ATEM Constellation

El ATEM 4 M/E Advanced Panel 40 aporta al mezclador ATEM el flujo de trabajo de televisión: prepara la fuente en el bus de previo, la comprueba en una salida o en el multiview y la envía al aire con el botón CUT, AUTO o con la palanca T-bar. Los botones físicos, los mandos giratorios y el joystick ponen todas las funciones del mezclador al alcance a la vez.

4 filas M/E40 botones · Shift 804× LCD del sistemaJoystick de tres ejes4× T-bar4× Ethernet

Control directo, sin buscar en menús

Cada tipo de transición tiene su propio botón y la pantalla LCD del sistema muestra al instante sus parámetros. El panel guarda 10 configuraciones propias y lanza las macros con una sola pulsación, porque están almacenadas en el mezclador.

Etiquetas y colores propios

Las pantallas LCD junto a los botones muestran los nombres de las fuentes y la retroiluminación de los botones se puede personalizar por colores, así el operador se orienta rápido incluso en producciones grandes.

Alimentación doble

Dos fuentes de alimentación internas de 100–240 V y un conmutador Ethernet integrado de 4 puertos: no hace falta más equipo de red.

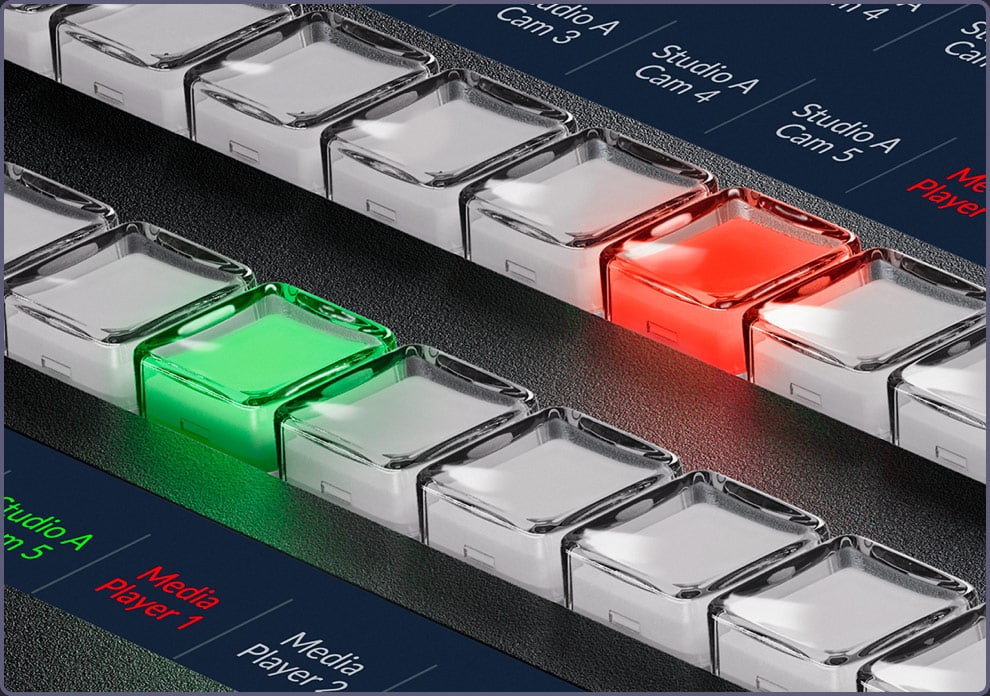

Botones de fuentes con etiquetas LCD

Cada fila M/E tiene 40 botones directos de fuentes y con la tecla Shift alcanza 80 fuentes. La fuente preparada en el bus de previo se ve en una salida auxiliar o en el multiview antes de enviarla al aire; si hace falta, también se puede cortar directamente en el bus de programa.

ATEM 4 M/E Advanced Panel 40 – Botones de fuentes con etiquetas LCD

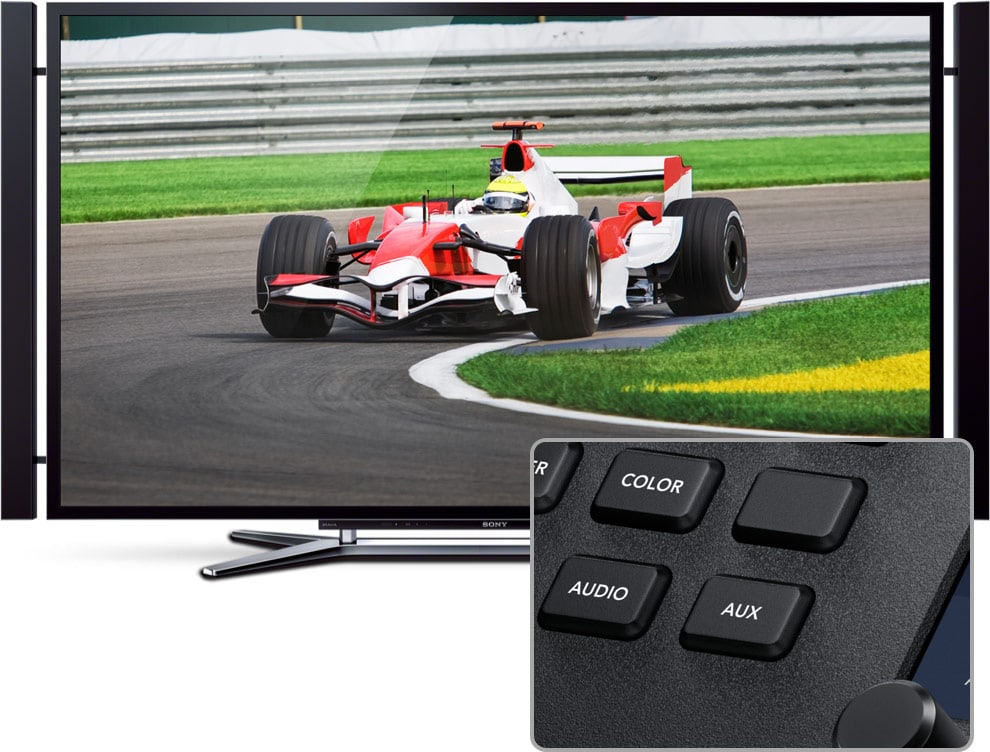

Bus de selección y salidas auxiliares

Cada fila M/E tiene su propio bus de selección (select bus) para enrutar fuentes a las salidas auxiliares y al procesamiento interno, por ejemplo a los keyers y al DVE. La fuente de una salida se cambia con una sola pulsación, igual que en un enrutador SDI.

ATEM 4 M/E Advanced Panel 40 – Bus de selección y salidas auxiliares

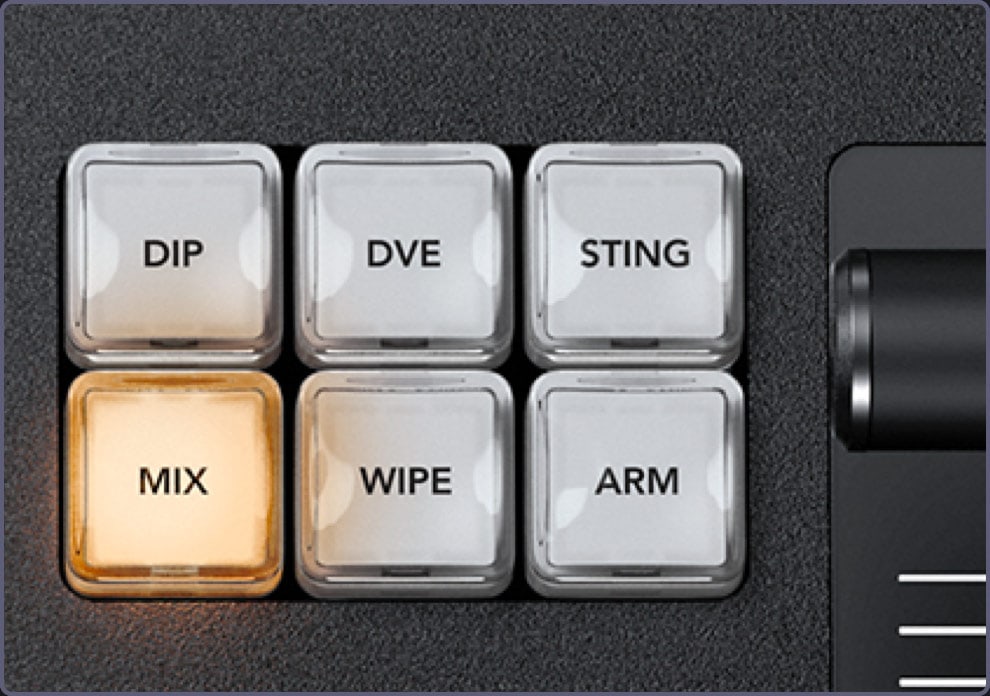

Transiciones con un solo botón

Mix, dip, wipe, DVE y stinger tienen sus propios botones y la pantalla LCD del sistema muestra los parámetros de la transición elegida. La transición automática se ajusta de 1 a 250 fotogramas, así se mantiene igual en todo el programa, y el botón de previsualización de la transición (PREV TRANS) permite probarla en la salida de previo antes de que salga al aire.

ATEM 4 M/E Advanced Panel 40 – Transiciones con un solo botón

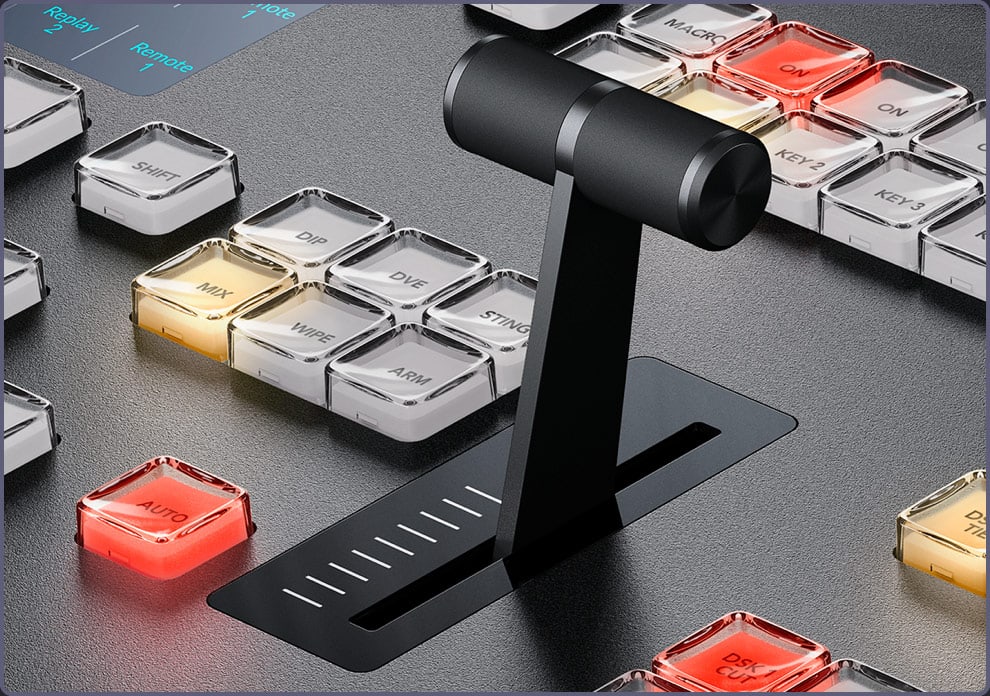

Palanca T-bar y fundido a negro

La palanca T-bar ergonómica permite llevar la transición a mano al ritmo de una actuación en directo. El botón FTB funde a negro toda la salida del mezclador, opcionalmente también el audio, y está protegido contra pulsaciones accidentales.

ATEM 4 M/E Advanced Panel 40 – Palanca T-bar y fundido a negro

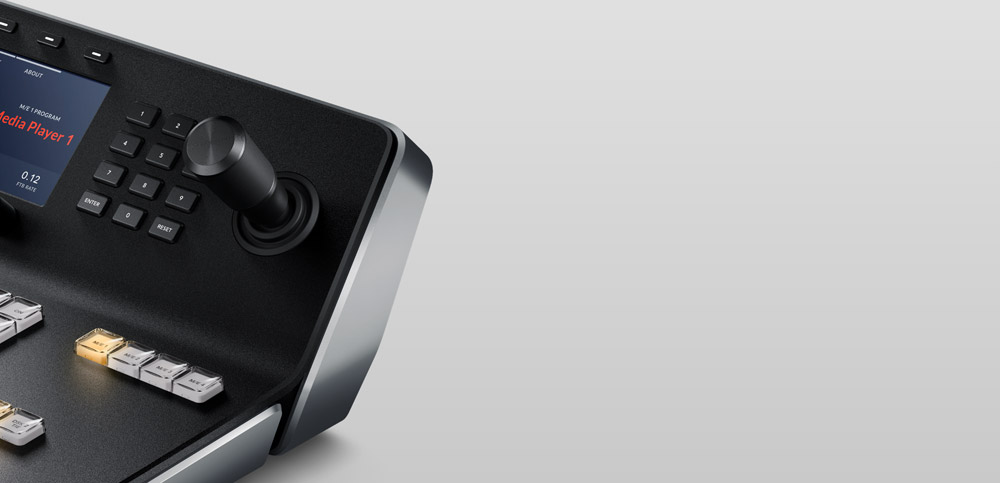

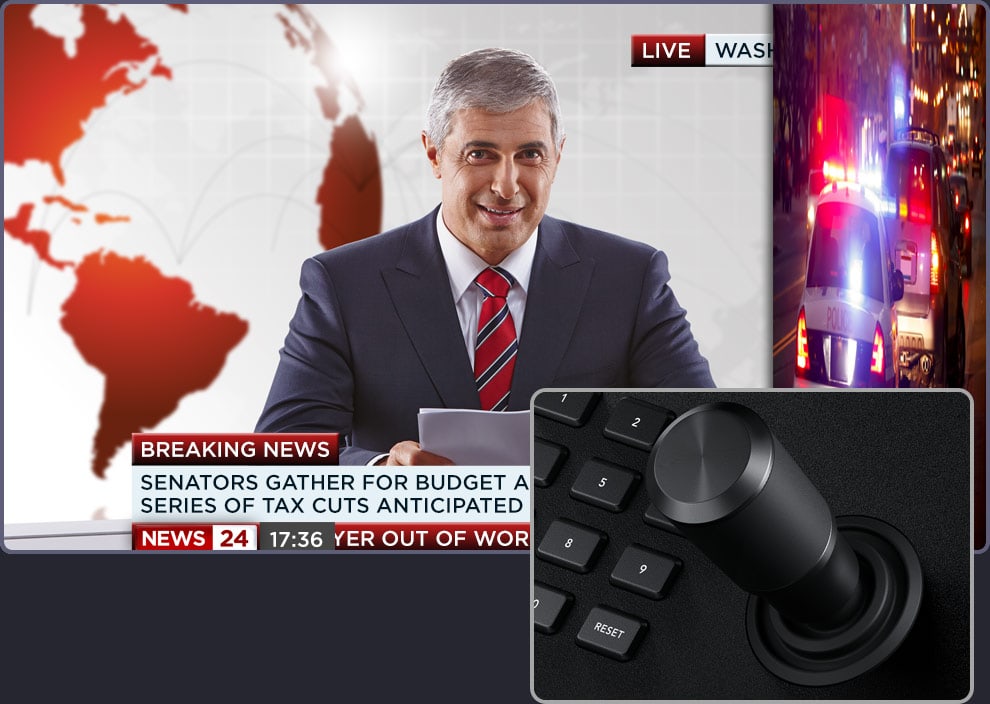

Joystick de tres ejes para DVE

El joystick mueve la imagen en imagen hacia arriba, abajo y a los lados, y al girarlo cambia su tamaño; con la misma precisión sitúa el centro de una transición wipe. Con el joystick también se introducen las posiciones inicial y final de movimientos DVE animados propios.

ATEM 4 M/E Advanced Panel 40 – Joystick de tres ejes para DVE

Keyers y pantallas LCD del sistema

4 pantallas LCD del sistema con teclado de funciones, mandos giratorios y botones dan acceso a cientos de parámetros: keyers, transiciones, DVE, generadores de color, norma de vídeo, multiview y reasignación de botones. En el chroma key los mandos están en la mano y los parámetros se ajustan mientras se observa la salida.

ATEM 4 M/E Advanced Panel 40 – Keyers y pantallas LCD del sistema

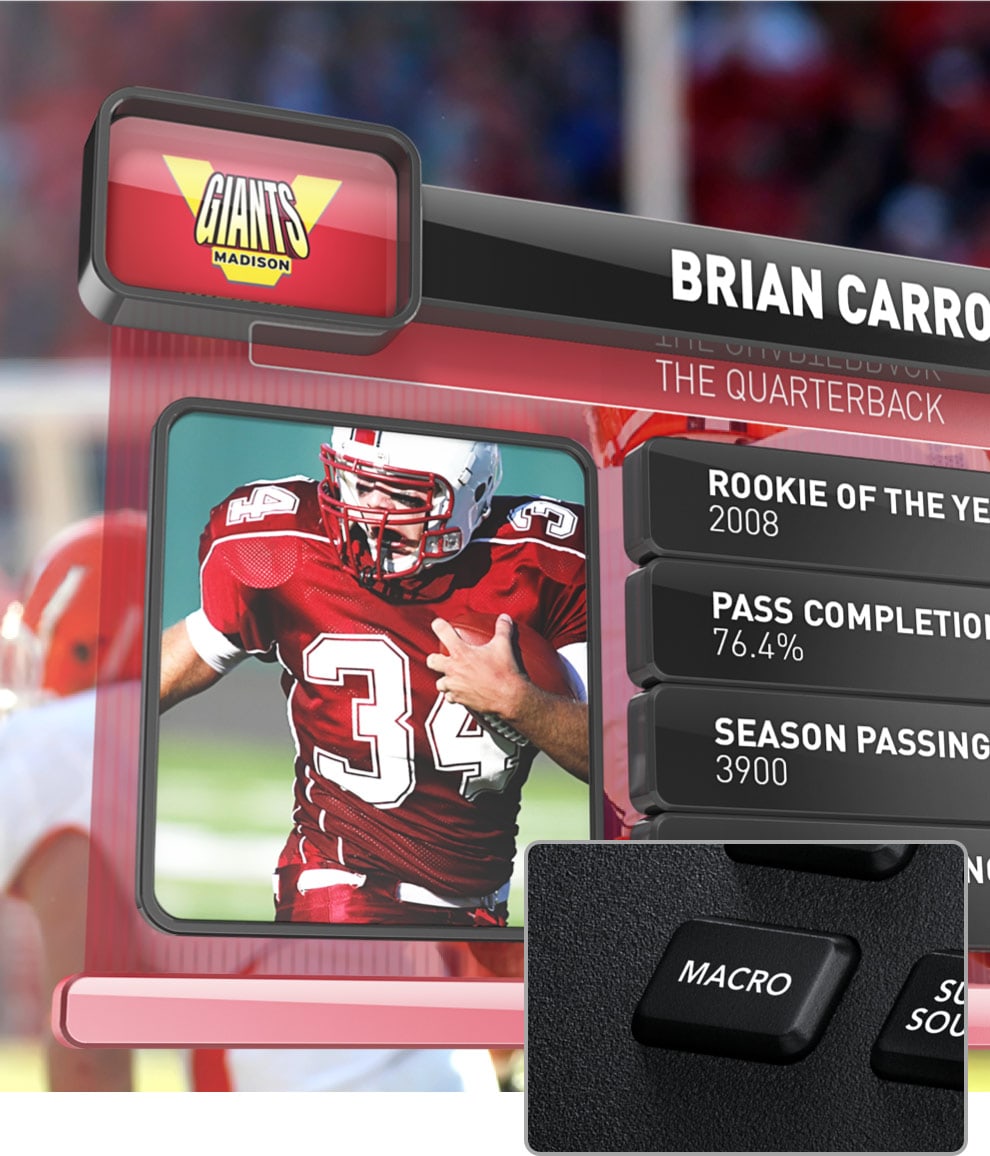

Macros y reproductores de medios

Los botones de macros (4 × 40) lanzan macros propias almacenadas en el mezclador, de modo que el cambio aparece en todos los paneles conectados. Desde el panel también se eligen imágenes fijas de la biblioteca de medios para los reproductores de medios y se inician clips.

ATEM 4 M/E Advanced Panel 40 – Macros y reproductores de medios

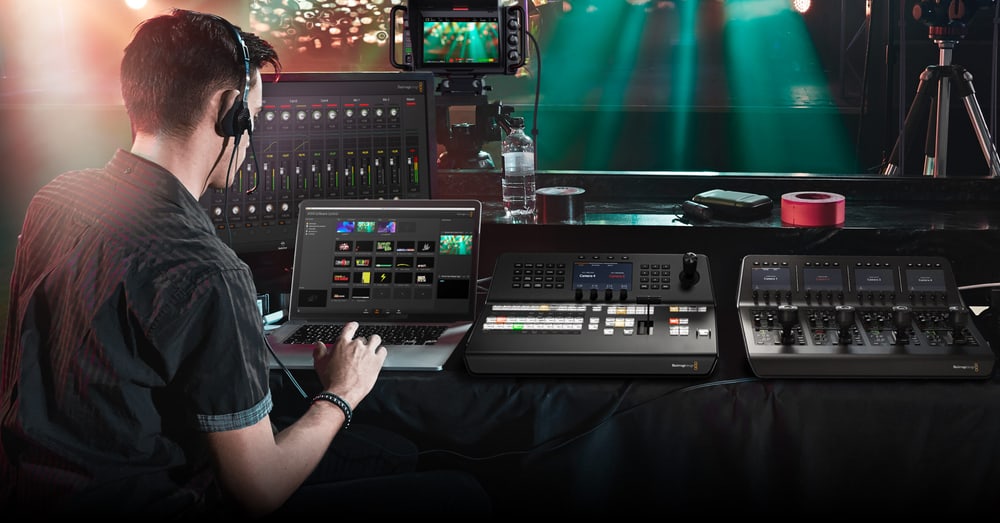

Conexión por Ethernet

El panel se conecta al mezclador por Ethernet (4× 10/100/1000 BASE-T con paso de señal para más paneles u ordenadores), directamente o a través de la red. Se pueden usar a la vez varios paneles físicos, el ATEM Camera Control Panel y ATEM Software Control, y controlar el mezclador a distancia; el firmware se actualiza por USB-C.

ATEM 4 M/E Advanced Panel 40 – Conexión por Ethernet

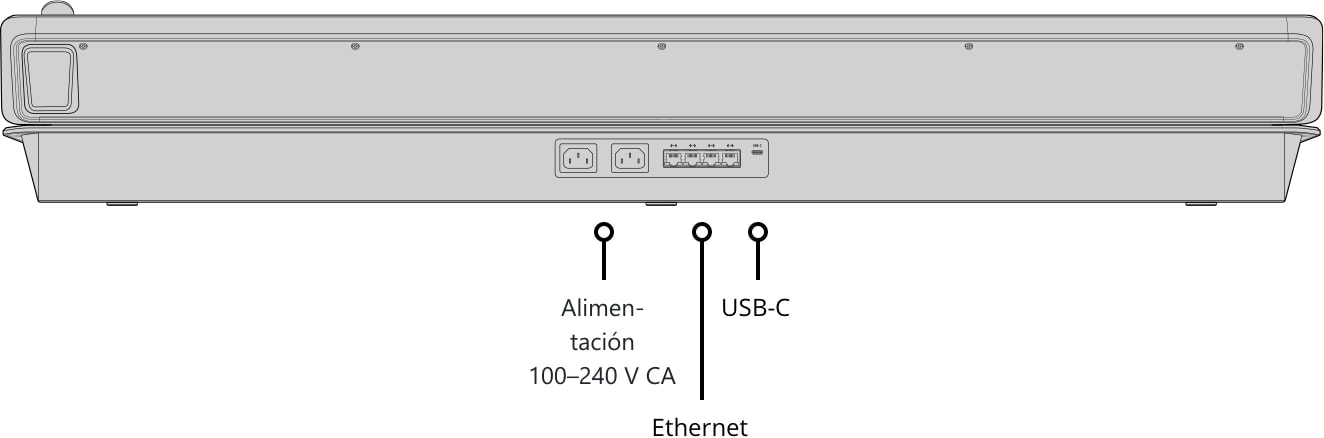

Parte trasera y conectores

En la parte trasera hay dos entradas de alimentación de 100–240 V, 4 puertos Ethernet con paso de señal y USB-C para actualizar el firmware.

ATEM 4 M/E Advanced Panel 40 – Parte trasera y conectores

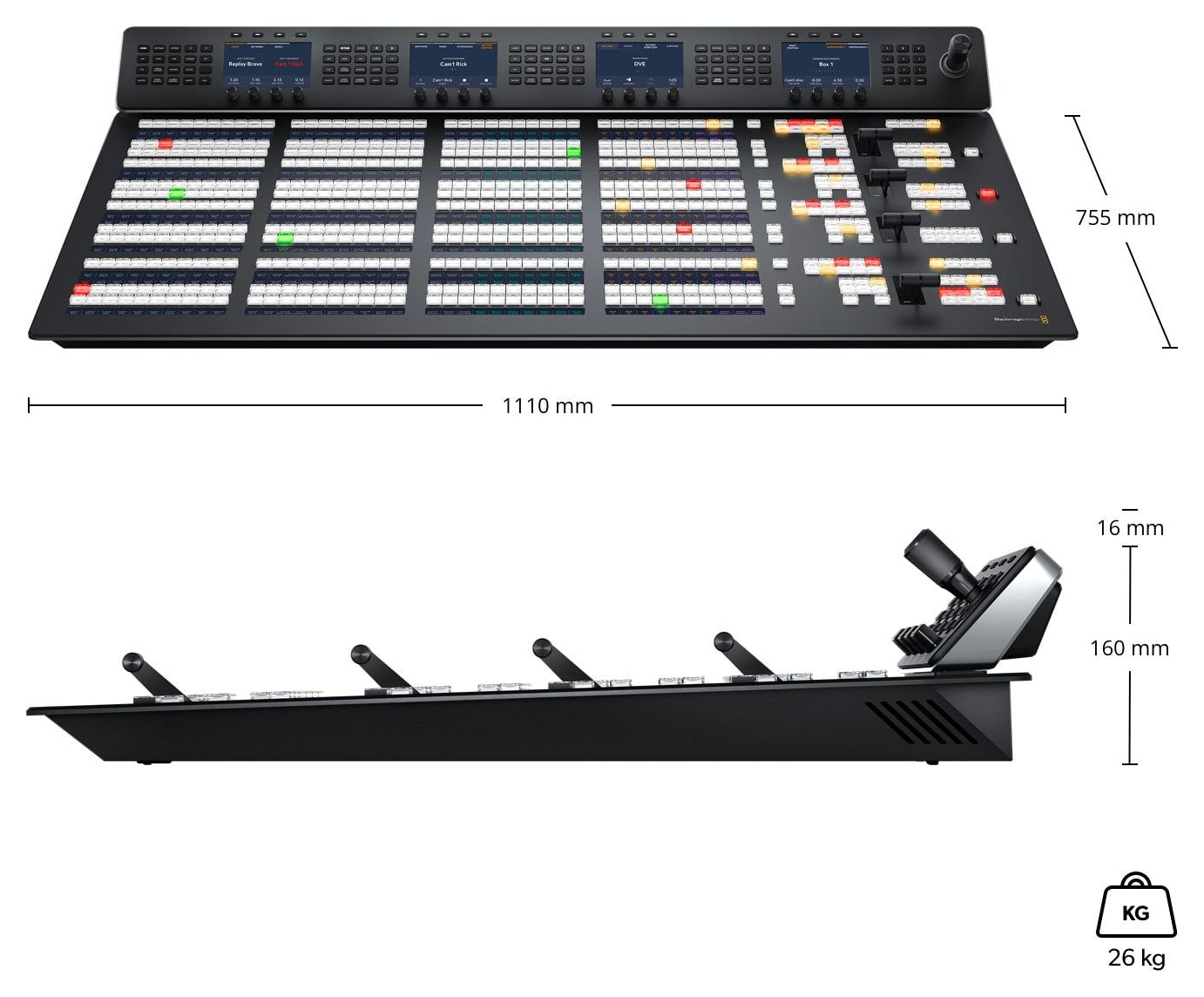

Dimensiones

Ancho 1110 mm, fondo 755 mm, peso 26 kg.

ATEM 4 M/E Advanced Panel 40 – Dimensiones

Más información

Flujo de trabajo optimizado de ATEM

El panel de control permite aprovechar todo el potencial de un mezclador ATEM compatible, incluyendo el corte directo en el bus de programa, la preparación de la siguiente toma en el bus de previo, la selección de transiciones y el trabajo con keyers upstream y downstream. Los parámetros de los efectos se muestran en las pantallas LCD del sistema, por lo que el operador no tiene que abandonar el área de trabajo principal durante la emisión en directo.

Las macros permiten grabar una secuencia de comandos y reactivarla con solo pulsar un botón. Los nombres personalizados de las fuentes, los colores configurables de los botones y el bus de selección independiente mantienen la claridad en producciones de gran envergadura, incluso durante el procesamiento rápido.

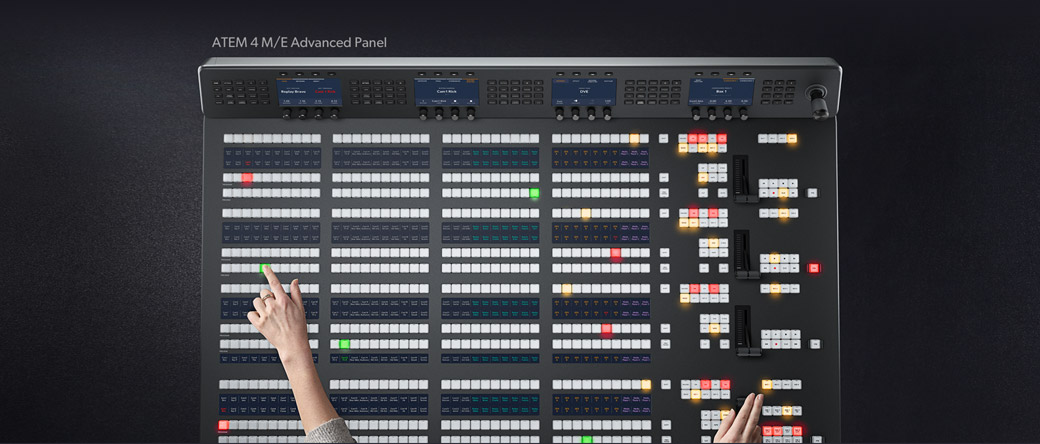

Ergonomía para producciones en directo exigentes

Cuatro filas M/E físicas con 40 botones de entrada, cuatro pantallas LCD de sistema y 24 visualizadores para etiquetas personalizadas ofrecen acceso a toda la potencia de un mezclador ATEM compatible sin buscar en menús de software.

Los buses Program y Preview independientes agilizan la preparación. Las transiciones se ejecutan con Cut y Auto o con la precisa palanca T‑bar, mientras el joystick de tres ejes posiciona y escala los elementos DVE.

El panel controla directamente los keyers upstream y downstream, guarda configuraciones y ejecuta macros con un botón. Los estados de color y los nombres personalizados mantienen clara una producción de gran tamaño.

CONTENIDO DEL PAQUETE

  • ATEM 4 M/E Advanced Panel 40

ESPECIFICACIONES

  • Filas M/E: 4
  • Botones de fuentes: 40 directos, 80 con la tecla Shift; LED tricolor
  • Etiquetas LCD de los botones: 10 líneas de 24 caracteres
  • Indicadores On-Air: 20
  • Pantallas LCD del sistema: 4; control de menús 4 × 20 botones
  • Botones de macros: 4 × 40
  • Botones de transporte: 24
  • Transiciones DSK: 4× Auto, Cut, Tie/Preview
  • Previsualización de la transición: 4
  • Bus de destino y bus de selección: 4 y 4
  • T-bar: 4
  • Joystick de tres ejes: 1
  • Teclado numérico: 1
  • Ethernet: 4× 10/100/1000 BASE-T con paso de señal para más paneles u ordenadores
  • Actualización: USB-C
  • Software: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia o posterior, Windows 10 y 11)
  • Alimentación: 2× fuente interna de 100–240 V CA (redundante)
  • Consumo: 250 W
  • Dimensiones: 1110 × 755 mm (ancho × fondo)
  • Peso: 26 kg
  • Temperatura de funcionamiento: 0 a 40 °C
  • Temperatura de almacenamiento: −20 a 60 °C
  • Humedad relativa: hasta 95 %
  • Garantía: 1 año de garantía limitada del fabricante

RECOMENDAMOS

El ATEM 4 M/E Advanced Panel 40 es un panel de control físico para mezcladores ATEM. Funciona con los mezcladores ATEM Constellation, a los que se conecta por Ethernet; las cámaras Blackmagic del mismo sistema se controlan con el ATEM Camera Control Panel.

Mezcladores ATEM Constellation - El panel se conecta al mezclador por Ethernet y controla sus filas M/E, keyers, transiciones y macros.

Control de cámaras - Un operador dedicado ajusta el diafragma, el balance de blancos, la ganancia y la corrección de color de las cámaras Blackmagic desde una unidad de control de cámaras.

Conexiones - Cables Cat6 para conectar el panel al mezclador y encadenar más paneles.

Parámetros

Parámetros

Fabricante: Blackmagic Design
Categoría: Paneles de control

Características principales

InterfazLAN · USB
ControlesT-bar · botones programables
PantallaLCD
