Blackmagic Design ATEM 1 M/E Production Studio 4K

El switcher ATEM 1 M/E Production Studio 4K ofrece un amplio conjunto de funciones, que incluye 10 entradas 6G-SDI independientes con sincronización, efectos DVE integrados (zoom, cambio de tamaño, rotación), 4 cromas, tres salidas auxiliares independientes con control desde el panel frontal y mayor capacidad de almacenamiento para archivos multimedia, tanto gráficos como videoclips. Se suministra con un panel de software para Mac OS X y Windows.

¡Pásate al 4K!
El nuevo modelo ATEM 1 M/E Production Studio 4K te permite conectar hasta 10 cámaras de vídeo SD, HD o Ultra HD 4K, grabadoras de disco o ordenadores. Incluye todas las funciones que se requieren en los mezcladores profesionales, como 4 keyers cromáticos, efectos DVE integrados, fundidos, banco de medios, 2 keyers downstream, 3 salidas Aux independientes, mezclador de audio integrado, función Multi-view, sincronización de todas las entradas, así como compatibilidad con las tecnologías 6G-SDI y HDMI 4K.

El Ultra HD ofrece una resolución cuatro veces superior a la del vídeo HD clásico, con una enorme resolución de imagen de 3.840 x 2.160. Blackmagic Design fue la primera empresa del mundo en presentar productos con las nuevas interfaces 6G-SDI y HDMI 4K, y ahora ofrece un completo conjunto de herramientas para el fácil procesamiento de vídeo Ultra HD. Incluso en el modo Ultra HD, cada una de las entradas del dispositivo ATEM está totalmente sincronizada para permitir la conexión de fuentes sin genlock, como por ejemplo ordenadores. El switcher también cuenta con una salida de programa con conversión a HD, lo que permite a los usuarios trabajar en Ultra HD y, al mismo tiempo, emitir en resolución HD clásica.




EfectosDVE integradosGracias al potente procesador de efectos DVE integrado, puede aplicar cambios de posición, escala o rotación a cualquier fuente de señal en directo hasta una resolución de Ultra HD. Los efectos DVE se pueden utilizar para colocar gráficos en la imagen, para efectos de «imagen en imagen» o para efectos de transición. El ATEM 1 M/E Production Studio 4K permite utilizar los efectos DVE también en combinación con medios almacenados para crear fundidos animados.

La amplia base de datos multimedia permite almacenar hasta 32 imágenes estáticas en resolución Ultra HD y, además, 180 fotogramas de vídeo Ultra HD, incluyendo transparencia. En el modo 1080p o 1080i se puede trabajar con vídeos de hasta 720 fotogramas. De este modo se elimina la necesidad de utilizar servidores gráficos adicionales y costosos. La gestión de los datos de imagen se puede realizar mediante un par de reproductores multimedia integrados y el complemento incluido para Adobe Photoshop.



Panel decontrol de software

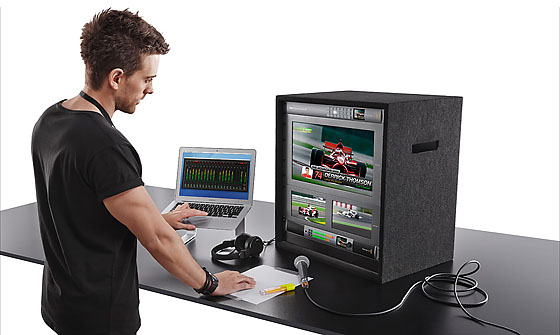

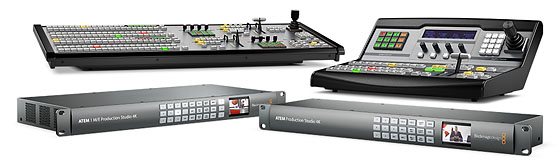

El ATEM 1 M/E Production Studio 4K incluye también un panel de control de softwarepara sistemas Windows y Mac OS X que proporciona un control completo de las funciones del dispositivo, desde un ordenador portátil estándar o una estación de trabajo. Si los usuarios prefieren consolas de control físicas, pueden adquirir adicionalmente el panel ATEM 1 M/E Broadcast Panel o el ATEM 2 M/E Broadcast Panel.

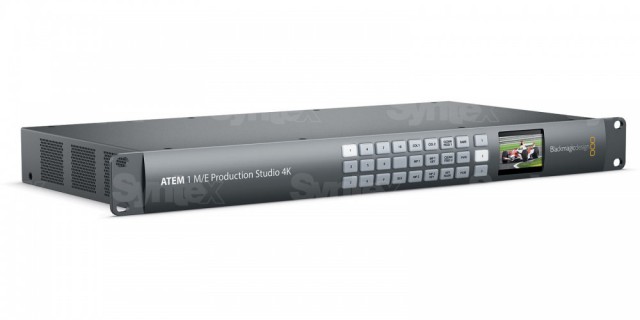

El dispositivo ATEM 1 M/E Production Studio 4K cuenta con un elegante panel frontal de aleación de aluminio. En él se encuentra también el teclado que permite cambiar el enrutamiento de la señal de cada una de las tres salidas Aux; su estado se puede controlar en la pantalla LCD integrada. La conmutación de las salidas Aux es una función importante no solo durante la producción en directo, sino también al configurar el dispositivo.



Bajos costes de funcionamiento y fiabilidaddel
El modelo ATEM 1 M/E Production Studio 4K también cuenta con la función Multi-view para visualizar ocho fuentes de señal en un único monitor SDI o televisor HDMI, incluyendo la visualización independiente de las salidas de Programa y Vista previa. El ATEM Production Studio 4K utiliza un sistema operativo industrial que garantiza la fiabilidad del funcionamiento, a diferencia de algunos productos de la competencia más económicos basados en ordenadores comunes, en los que se produce una interrupción de la señal de vídeo en caso de que el ordenador se bloquee. Con el ATEM Production Studio 4K no se producen interrupciones de la señal, ni siquiera en caso de que uno de los paneles de control se cuelgue o se quede sin alimentación.



Macrosde l
Durante una producción en directo, los usuarios pueden enfrentarse a complicaciones imprevistas. El nuevo sistema de macros (a partir de la versión 6.3 del software, presentada en febrero de 2015) permite crear conjuntos complejos de comandos que se pueden activar posteriormente con solo pulsar un botón, lo que permite reaccionar de forma operativa ante cualquier situación durante la emisión en directo. Un ejemplo puede ser la configuración de croma y fondo para cada una de las cámaras, que se activa en el momento del corte. De esta manera, se pueden sortear las limitaciones de las funciones de croma de las salas de control en escenas muy complicadas. Por ejemplo, en estudios virtuales complejos se pueden utilizar más de una docena de ángulos de cámara y a cada una de estas cámaras se le puede asignar una macro específica, incluso si la sala de control no cuenta con el número correspondiente de módulos de croma. Los macros pueden contener transiciones entre fuentes de vídeo, gráficos, enlaces a la biblioteca multimedia, efectos de croma, ajustes del mezclador de audio o de las cámaras, e incluso retrasos temporales, lo que permite utilizar los macros también para crear animaciones. Los usuarios pueden automatizar secuencias de comandos muy complejas y crear así efectos sofisticados que de otro modo serían imposibles de realizar. Una vez creada una macro, se puede volver a ejecutar con solo pulsar un botón del panel de control. Las macros se pueden crear mediante el panel de control de software para Windows y Mac OS X o a través de las consolas de hardware ATEM 1 M/E y 2 M/E. Las macros también se pueden copiar a otras salas de control para lograr la máxima coherencia en el trabajo dentro de los estudios. Las macros pueden contener otras macros anidadas para configuraciones extremadamente complejas y se guardan como archivos XML para facilitar su edición.

Características clave del ATEM 1 M/E Production Studio 4K

• Mezclador de estudio profesional con reproductores multimedia, croma, efectos de transición y otras funciones.

• Es posible cambiar rápidamente entre formatos de vídeo SD, HD y Ultra HD.

• Función Multi-view integrada para la visualización simultánea de 8 fuentes de señal, vista previa de la señal y salida en monitores HD-SDI y HDMI.

• Un total de 10 entradas, de las cuales 10 son 6G-SDI y 1 es HDMI. Todas las entradas admiten resincronización automática.

• 2 salidas 6G-SDI, 1 salida HDMI 4K y 1 salida HD-SDI con conversión a baja resolución.

• Almacenamiento integrado para 32 imágenes estáticas RGBA en resolución Ultra HD y 180 imágenes de vídeo en resolución Ultra HD.

• Efectos DVE integrados, incluidos efectos para cambiar la posición, el tamaño y la rotación de la imagen.

• Dos reproductores multimedia y un keyer permiten superponer gráficos.

• Diversos tipos de efectos de transición, incluidos los SMPTE estándar.

• 4 keyers upstream y 2 downstream.

• 3 salidas Aux con conmutación y vista previa en el panel frontal.

• El mezclador de audio integrado permite mezclar audio incrustado y sonido de fuentes independientes.

• Dos entradas analógicas balanceadas en conectores XLR y 1 entrada RCA para conectar equipos de consumo.

• Salida del mezclador de audio a través de conectores XLR y salidas de vídeo SDI/HDMI.

• Generador integrado de negro, bandas de color, dos generadores de color y dos reproductores multimedia.

• Panel de control opcional conectado a través de una interfaz Ethernet. Se incluye software de control para Mac OS y Windows.

• Compatible con todos los paneles de control físicos de la serie ATEM.

• Entradas de sincronización (Black Burst y Tri-Sync para señal HD).

• Diseño compacto para rack de 1U de altura.

ATEM Camera Control
Hasta ahora, la posibilidad de controlar cámaras de forma remota desde la sala de control era un privilegio exclusivo de los grandes estudios de televisión. Con la nueva actualización de ATEM Camera Control —lanzada en mayo de 2014— para las mesas de la serie ATEM, es posible controlar las cámaras a través de un nuevo protocolo abierto y cableado de vídeo estándar. La Blackmagic Studio Camera puede controlarse no solo mediante el estándar CCU, sino también utilizando las funciones integradas de corrección de color YRGB primarias, tomadas de la aplicación DaVinci Resolve. De este modo, el operador de la sala de control tiene control no solo sobre los ajustes clásicos de la cámara, como el enfoque o la apertura, sino también sobre la reproducción cromática de la imagen gracias a las funciones de ajuste de gamma o ganancia en el espacio de color YRGB, al estilo de los correctores de color tradicionales. Los usuarios familiarizados con el manejo del software profesional DaVinci Resolve para la edición de color de vídeo pueden así aprovechar sus habilidades también en el procesamiento de retransmisiones en directo. El nuevo software ATEM Camera Control con correcciones de color permite no solo armonizar perfectamente el color de las distintas cámaras en los puestos de trabajo, sino también reaccionar a tiempo ante los cambios en la iluminación ambiental, lo cual es un problema frecuente en las retransmisiones desde exteriores. Por supuesto, las funciones de corrección de color en tiempo real también se pueden utilizar de forma creativa, por ejemplo, al grabar videoclips musicales.

Funciones clave de ATEM Camera Control

• Posibilidad de controlar hasta 20 cámaras.
• Correcciones de color YRGB tomadas de la aplicación DaVinci, incluidas funciones para ajustar la gamma o la ganancia.
• Control clásico de cámaras al estilo de los controladores CCU.
• Control remoto de la ganancia.
• Control remoto de la velocidad de obturación.
• Ajuste aproximado de la apertura.
• Ajuste remoto del balance de blancos.
• Control remoto del enfoque.
• Control remoto de la apertura.
• Visualización de la salida de la cámara controlada en los canales auxiliares de la sala de control para supervisar localmente las correcciones de color realizadas.
• Indicación «On Air» directamente en la interfaz de usuario.
• Posibilidad de bloquear funciones para una máxima fiabilidad de funcionamiento.

Garantía del fabricante de 12 meses.
