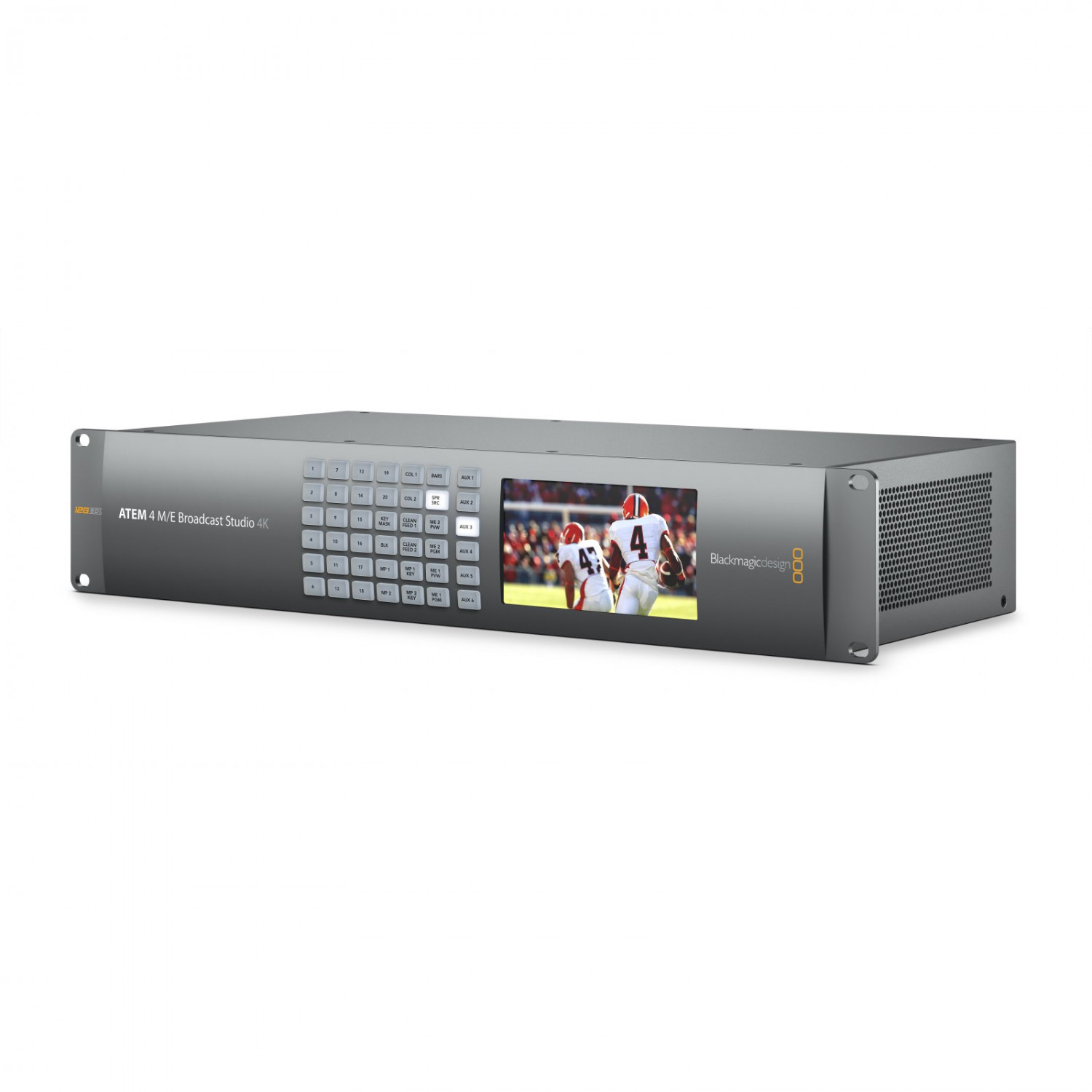

Blackmagic Design ATEM 4 M/E Broadcast Studio 4K

El ATEM 4 M/E Broadcast Studio 4K es la unidad de producción Ultra HD 2160p60 más avanzada del mercado, con 20 entradas, 4 unidades M/E y 16 módulos avanzados de croma ATEM Advanced Chroma Keyer. Además, la mesa de mezcla ATEM 4 M/E Broadcast Studio 4K ofrece dos salidas multiview con resolución Ultra HD, efectos 2D DVE, tecnología de composición SuperSource para hasta cuatro efectos DVE «imagen en imagen», sincronización de todas las entradas y muchas más funciones.

El dispositivo ATEM 4 M/E Broadcast Studio 4K sirve para crear programas en directo en formatos HD y Ultra HD con una frecuencia de hasta 60 fotogramas por segundo. Gracias a la avanzada tecnología 12G-SDI, los usuarios pueden conectar las cámaras Ultra HD más recientes a la mesa de regiduría mediante un único cable SDI estándar. La interfaz 12G-SDI también cambia automáticamente a los modos 6G-SDI, 3G-SDI y HD-SDI para mantener la compatibilidad con la tecnología HD existente. El modelo ATEM 4 M/E Broadcast Studio 4K se puede utilizar para crear programas en resolución 2160p60 y, al mismo tiempo, emitirlos en HD estándar gracias a la conversión de estándares en tiempo real. Gracias a ello, los estudios pueden empezar a crear una biblioteca de programas Ultra HD, aunque hoy en día el centro de la demanda se sitúe principalmente en el ámbito del contenido HD.



ATEM Advanced Chroma Keyer
En cuanto a los efectos, la nueva sala de control ATEM 4 M/E Broadcast Studio 4K incluye 16 módulos de croma de alta calidad, es decir, cuatro instancias del efecto de croma para cada una de las cuatro unidades M/E. Las nuevas funciones de croma incluyen el muestreo de áreas de color, el ajuste preciso del primer plano, el fondo y los bordes de las máscaras, así como la corrección del sangrado de color. Las nuevas funciones de croma garantizan máscaras nítidas sin artefactos de imagen.

Máxima calidad de imagen
La mesa de mezclas ATEM 4 M/E Broadcast Studio 4K funciona con señales HD y Ultra HD. Ha sido diseñada para retransmisiones deportivas y grabaciones de conciertos, donde una imagen detallada y realista es una necesidad absoluta. En combinación con la alta resolución, la mayor frecuencia de fotogramas y la gama de colores más amplia de los estándares Ultra HD, la mesa de mezcla ATEM 4 M/E Broadcast Studio 4K ofrece una calidad de imagen considerablemente superior a la de las mesas de mezcla HD más caras del mercado.



Funciones creativas
Incluso los usuarios aprovechen todavía la compatibilidad con la resolución Ultra HD, la mesa de mezclas ATEM 4 M/E Broadcast Studio 4K ofrece numerosas funciones modernas y avanzadas. Ofrece cientos de herramientas creativas para la producción en directo de programas: cuatro reproductores multimedia integrados, funciones de croma, fundidos dinámicos, potentes efectos DVE, tecnología de superposición de vídeo SuperSource, funciones para la creación de macros, mezcla de audio, control de cámaras y muchas otras funciones.



HD y UHD
Además de la nueva tecnología 12G-SDI, la mesa de regidor ATEM 4 M/E Broadcast Studio 4K ofrece todas las demás interfaces necesarias. Cada una de las entradas cambia automáticamente entre los estándares HD y Ultra HD y admite la resincronización de la señal. Tampoco faltan dos entradas de audio balanceadas con conectores XLR para conectar una mesa de mezclas u otro equipo de sonido. El dispositivo también está equipado con una salida principal Ultra HD, una salida HD simultánea y seis salidas auxiliares para visualizar las señales de entrada en pantallas de gran formato y monitores de control, o para grabarlas. Dos salidas multiview con soporte Ultra HD permiten monitorizar la señal entrante de las cámaras, la salida principal, etc.



Mezcladores de control
La mesa de control ATEM 4 M/E Broadcast Studio 4K se puede manejar mediante una mesa de control profesional opcional o a través de la aplicación ATEM Switcher Control Software para ordenadores con sistemas Windows y Mac OS X conectados a la interfaz Ethernet.

Los paneles de control ATEM representan la forma más rápida y, en el ámbito profesional, más aceptada de controlar la mesa de regidor durante una emisión en directo. El modelo ATEM 2 M/E Broadcast Panel cuenta con botones, mandos giratorios y palancas de alta calidad para un funcionamiento de máxima fiabilidad. El complemento ideal para la nueva mesa de control es el panel de control compacto ATEM 1 M/E Advanced Panel, también de reciente lanzamiento, con una mejor disposición de los controles y una pantalla LCD para mostrar controles contextuales. El panel ATEM 1 M/E Advanced Panel se puede integrar en armarios de equipo de ancho estándar, por lo que es el equipamiento ideal para pequeñas salas de control y unidades móviles.



La aplicación ATEM Switcher Control Software, incluida en el precio, también se puede utilizar para el control visual completo de la sala de control; además, ¡se pueden combinar consolas de hardware y software para que varios usuarios colaboren en el mismo programa!

Características de la sala de control ATEM 4 M/E Broadcast Studio 4K

• Mesa de 4 M/E con reproductores multimedia, croma, fundidos y otros efectos.
• Compatible con vídeo HD y Ultra HD.
• Dos salidas multiview integradas en resolución Ultra HD para visualizar 16 fuentes de vídeo y previsualizar las salidas.
• Un total de 20 entradas 12G-SDI con soporte para resincronización de señal.
• Salida HD alternativa con conversión a baja resolución en tiempo real.
• Base de datos multimedia integrada para hasta 32 imágenes RGBA estáticas en UHD y secuencias de vídeo Ultra HD de 180 fotogramas.
• Efectos 3D DVE con la posibilidad de cambiar la posición, la escala y la rotación de las pistas de vídeo.
• Tecnología SuperSource para la superposición de vídeos.
• Cuatro reproductores multimedia con la posibilidad de conectar gráficos con módulos de croma.
• Transiciones, incluyendo fundidos SMPTE estándar y otros efectos de transición.
• Cuatro claves upstream y dos downstream.
• Seis salidas auxiliares con botones de conmutación y vista previa de vídeo en el panel frontal.
• Funciones de mezcla de audio.
• Entradas balanceadas (XLR) y una no balanceada (RCA/Cinch) con nivel de consumo.
• Fuentes de señal internas (negro, barras de color, generadores de color, reproductores multimedia),
• Interfaz Ethernet para conectar consolas de control u ordenadores con sistemas Mac OS X y Windows.
• Compatibilidad con consolas de control ATEM.
• Funciones de sincronización (Black Burst y Tri-Sync).
• Diseño compacto para rack de 2U, adecuado tanto para estudio como para uso en exteriores.

ATEM 7.3 (2/2018)
¡El nuevo firmware para los sistemas de control ATEM de Blackmagic Design ofrece una actualización gratuita de las funciones del modelo ATEM 2 M/E Broadcast Studio 4K al nivel de la nueva variante ATEM 4 M/E Broadcast Studio 4K! Además, incluye compatibilidad con el nuevo panel de control ATEM 1 M/E Advanced Panel.

Nuevas funciones de la actualización ATEM 7.3

• Se ha implementado la compatibilidad con el panel de control ATEM 1 M/E Advanced Panel.
• Actualización de firmware especial para el ATEM 2 M/E Broadcast Studio 4K:
• – ¡Aumenta el número de unidades M/E a 4!
• – ¡Aumenta el número de claves por cada unidad M/E a 4!
• – Nuevas funciones para el croma.
• – Cambio de nombre de la mesa de regidor a ATEM 4 M/E Broadcast Studio 4K.
