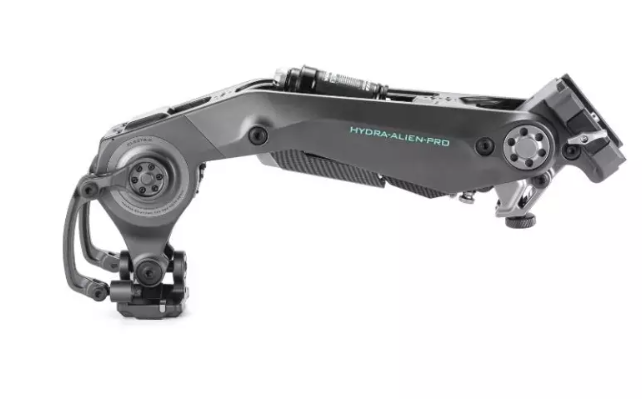

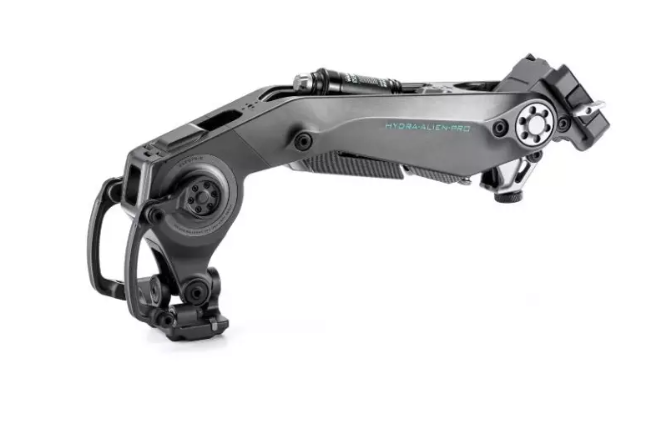

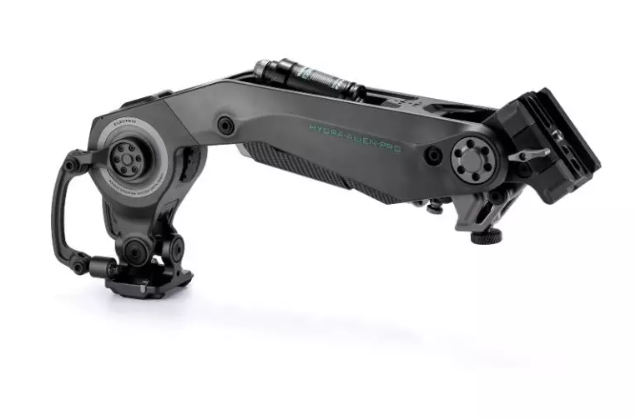

Tilta Shock Absorbing Arm for Hydra Alien Pro

El brazo amortiguador para Hydra Alien Pro es el núcleo del sistema de montaje sobre vehículo, por separado y sin maleta de accesorios. Soporta 4–13 kg en tres modos de carga y la amortiguación se ajusta en una escala de 0 a 100, por contacto en la pantalla OLED o a distancia con el mango Nucleus Nano II hasta 100 m. La amortiguación es electromagnética, con cámara neumática, depósito de fluido y muelles. El fabricante lo probó hasta 120 km/h.

Amortiguación electromagnética en escala de 0 a 100

El cabezal amortiguador del brazo funciona por principio electromagnético y lo gobierna su propia unidad inalámbrica. La resistencia se ajusta de dos maneras: por contacto en la pantalla OLED del propio brazo o a distancia con el mango opcional Nucleus Nano II hasta cien metros. En el menú principal el valor cambia de cinco en cinco y en el secundario de uno en uno. La pantalla muestra la tensión de la batería, el modo de carga elegido y la amortiguación actual; el firmware se actualiza por USB-C.

Imagen estable incluso a 120 km/h

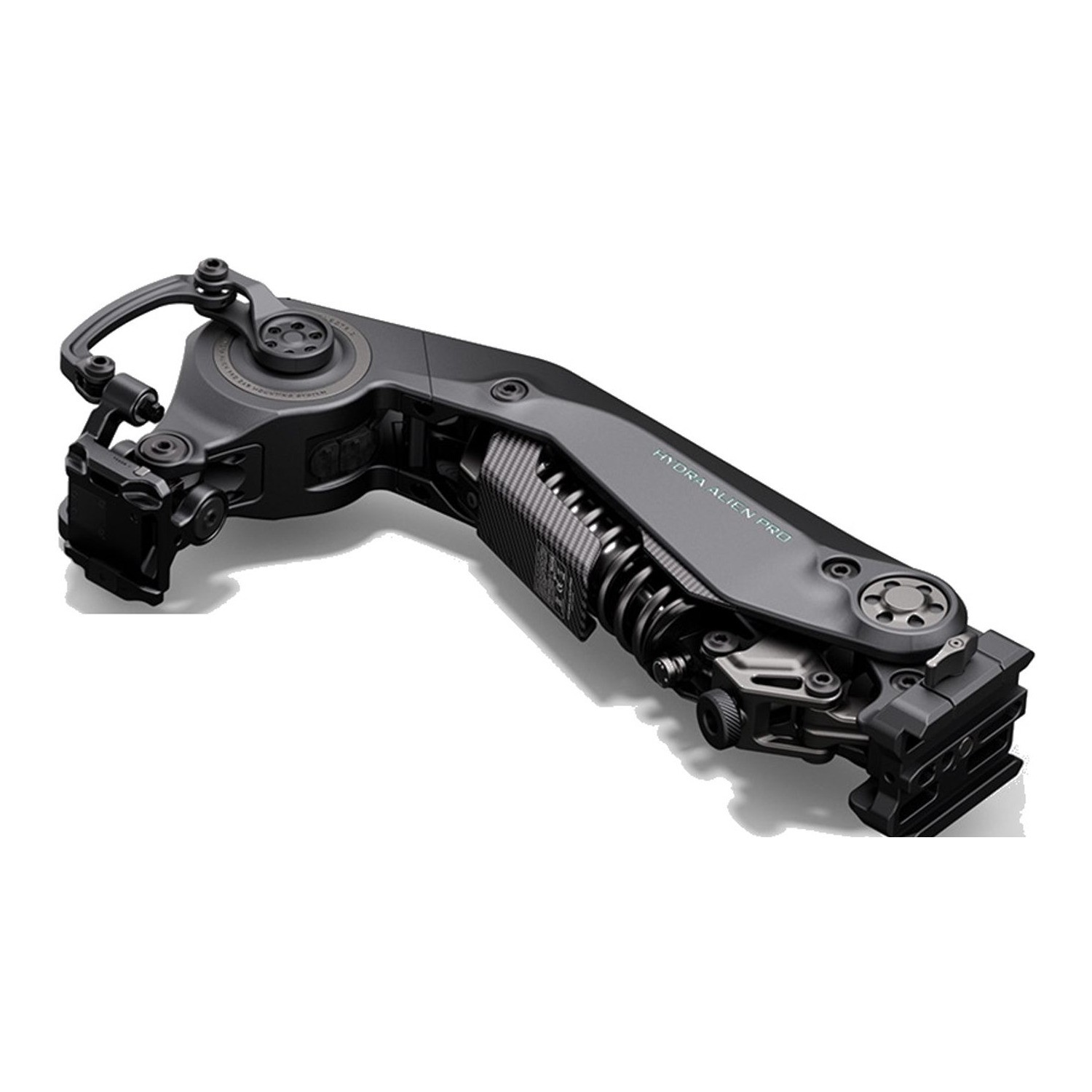

El fabricante lo probó hasta 120 km/h. Junto al cabezal electromagnético, el brazo lleva una amortiguación híbrida de tres partes: una cámara neumática mantiene suave el recorrido vertical, un depósito de fluido absorbe los golpes rápidos y unos muelles muy pretensados, las vibraciones lentas. La cámara se mantiene estable incluso sobre firme roto y el plano no suele necesitar más estabilización en posproducción.

Tacos amortiguadores intercambiables

El cabezal amortiguador admite tacos amortiguadores de goma alveolar en dos durezas: más blandos para montajes ligeros y más duros para los pesados. Cambiarlos lleva un par de minutos, de modo que el brazo se adapta a lo que lleve encima. Los tacos eliminan la vibración de alta frecuencia que ni el muelle ni el amortiguador de fluido recogen por sí solos. El juego de la versión ligera se vende aparte como HDA-T18-LSK y trae ocho piezas.

Placa dovetail, ventosas o Speed Rail

La base del brazo es un pie dovetail con anclaje deslizante que se asegura en cada posición con un pasador retráctil. Por él el brazo llega al vehículo de tres maneras: sobre placas dovetail con ventosas, sobre barras de 19 mm o con una abrazadera de 50 mm en una estructura Speed Rail, la que el fabricante recomienda para gimbals grandes como el DJI Ronin 2. Las placas, las ventosas y la abrazadera no forman parte de este paquete y se compran aparte.

Tres modos de carga

El brazo trabaja en tres modos: ligero para 4 a 7 kg, medio para 7 a 10 kg y pesado para 10 a 13 kg. El modo ligero es para los gimbals de la serie DJI RS con cámara sin espejo y para el Ronin 4D, el medio para el Movi Pro y el DJI Ronin M con una cámara de cine compacta como la KOMODO, y el pesado para el DJI Ronin 2 y cámaras de cine profesionales. Una vez emparejados, se controlan sin cables el DJI RS 4 Pro, Ronin 4D, Ronin M, Ronin 2 y Movi Pro.

Puntos de anclaje del brazo

A lo largo de todo el brazo hay roscas de 1/4″-20 y 3/8″-16 con puntos de posicionamiento, además de M5 para accesorios Manfrotto y Ronin 2 y M6 para piezas Movi. El cabezal lleva una placa de liberación rápida Manfrotto y un alojamiento con palanca para el cabezal amortiguador. La base es un pie dovetail con anilla de amarre y pasador de seguridad; una de las roscas de 1/4″-20 está prevista para el tornillo de anilla de un cable de seguridad.

Alimentación y funcionamiento

El brazo lleva una red de alimentación interna, de modo que el cableado no se resuelve pieza a pieza. La tensión de alimentación es de 14,8 a 24 V y el consumo máximo, 150 W. Los módulos de alimentación V-Mount (HDA-T18-PM-V) y las baterías no forman parte de este paquete y se compran aparte. La temperatura de servicio va de −20 a 80 °C, el cuerpo es de aleación de aluminio gris y el brazo pesa 5,5 kg.

Aviso del fabricante

Tilta no se hace responsable de daños, lesiones ni consecuencias legales causados directa o indirectamente por el uso de este producto; al usarlo se considera que ha aceptado todas las condiciones del manual de usuario. El adaptador para Movi Pro se suministra bajo pedido con el fabricante.
